Ampe kế là gì? Dùng để đo đại lượng nào? Cấu tạo và cách mắc

Đối với các kỹ sư, thợ điện chuyên nghiệp cũng như học sinh sinh viên nghiên cứu ngành điện, đồng hồ ampe kế (hay còn gọi là Amperemeter, Ampere meter, ampe met, ampe-kế) đã trở thành thiết bị kiểm tra không thể thiếu. Tuy nhiên, không phải ai cũng nắm rõ ampe kế là gì, ampe kế dùng để đo đại lượng nào, cấu tạo bên trong gồm những gì và làm thế nào để mắc thiết bị vào mạch điện mà không gây ra sự cố cháy nổ.

Hãy cùng Thiết bị đo ANH PHÁT tìm hiểu qua bài viết chi tiết từ lý thuyết đến thực hành, giúp bạn làm chủ thiết bị đo cường độ dòng điện này một cách an toàn và chuẩn xác nhất nhé.

Ampe kế là gì? Ampe kế dùng để đo đại lượng nào?

Khái niệm chuẩn về ampe kế (Amperemeter)

Để trả lời cho câu hỏi ampe kế là gì và ampe kế dùng để làm gì? Ampe kế là một dụng cụ đo lường điện chuyên dụng được thiết kế để đo dòng điện di chuyển qua các nhánh mạch điện. Tên gọi "ampe kế" được đặt theo nhà vật lý học người Pháp André-Marie Ampère – người đã đặt nền móng cho lý thuyết cảm ứng điện từ.

• Đại lượng đo chính của ampe kế: Cường độ dòng điện (I)
  • Đo dòng điện một chiều (DC - Direct Current)
  • Đo dòng điện xoay chiều (AC - Alternating Current)

Đơn vị đo ampe kế và các bội số thường gặp

Đơn vị đo ampe kế chính là Ampere, ký hiệu chuẩn quốc tế là A. Tùy thuộc vào dải đo của thiết bị và quy mô của dòng điện cần đo, người ta sử dụng các đơn vị và bội số sau:

• Microampe (µA): Dùng đo các dòng điện cực nhỏ trong mạch vi điều khiển (1 µA = 0,000001 A).
• Miliampe (mA): Dùng trong thiết bị điện tử bán dẫn. Khi kiểm tra dòng nhỏ, người ta sử dụng loại ampe kế có độ nhạy cao hơn gọi là miliampe kế (Milliammeter hay đồng hồ đo dòng nhỏ) (1 mA = 0,001 A).
• Ampere (A): Dải đo phổ biến cho các thiết bị điện gia dụng như quạt, tủ lạnh, máy giặt (1 A = 1000 mA).
• Kiloampe (kA): Sử dụng trong hạ thế công nghiệp, trạm biến áp, đo dòng ngắn mạch (1 kA = 1000 A).

Ký hiệu ampe kế trong mạch điện

Khi vẽ hoặc đọc sơ đồ nguyên lý điện, ký hiệu của ampe kế trên sơ đồ mạch điện rất dễ nhận biết:

• Biểu tượng chuẩn: Một vòng tròn nhỏ, bên trong có chữ A in hoa.
• Cực tính: Hai đầu dây nối ra khỏi vòng tròn thường được đánh dấu chốt dương (+) và chốt âm (-) đối với dòng điện một chiều DC.
• Ký hiệu trong mạch: Ký hiệu ampe kế trong mạch điện thể hiện vị trí mắc nối tiếp thiết bị trực tiếp trên đường dây dẫn điện.

Chức năng và ứng dụng của ampe kế trong thực tế

Chức năng của ampe kế đối với kiểm tra hệ thống điện

Chức năng của ampe kế không chỉ dừng lại ở việc hiển thị một con số trên màn hình. Thiết bị đóng vai trò quan trọng trong việc bảo trì và chẩn đoán sự cố:

• Xác định tải thực tế: Kiểm tra xem các thiết bị tiêu thụ điện có đang hoạt động đúng công suất thiết kế hay không.
• Phát hiện dòng rò và quá tải: Giúp kỹ sư phát hiện hiện tượng rò rỉ điện ra vỏ máy hoặc tình trạng dây dẫn bị quá tải gây nóng chảy cách điện.
• Giám sát sự cố ngắn mạch: Kiểm tra tính liên tục và mức độ an toàn của hệ thống trước khi vận hành chính thức.

Ứng dụng của ampe kế từ dân dụng đến công nghiệp

Nhờ sự đa dạng về kiểu dáng và tính năng, ứng dụng của ampe kế xuất hiện ở khắp mọi nơi:

• Trong gia đình: Đo dòng tiêu thụ của máy lạnh, tủ lạnh, bếp từ nhằm đánh giá mức độ hao phí điện năng và kiểm tra sự ổn định của hệ thống dây dẫn.
• Trong sửa chữa ô tô - xe máy: Tìm kiếm nguyên nhân hao bình ắc quy, kiểm tra dòng sạc từ máy phát điện vào bình.
• Trong công nghiệp & nhà máy: Giám sát dòng điện khởi động của động cơ 3 pha, đo dòng tải của tủ điện phân phối hạ thế.
• Trong hệ thống năng lượng mặt trời: Kiểm tra dòng điện DC đầu ra từ các tấm pin mặt trời (Solar Panels) trước khi đưa vào biến tần (Inverter).

Cấu tạo ampe kế và nguyên lý hoạt động chi tiết

Nguyên lý hoạt động của ampe kế

Tùy thuộc vào dòng thiết bị, nguyên lý hoạt động của ampe kế sẽ dựa trên các hiện tượng vật lý khác nhau:

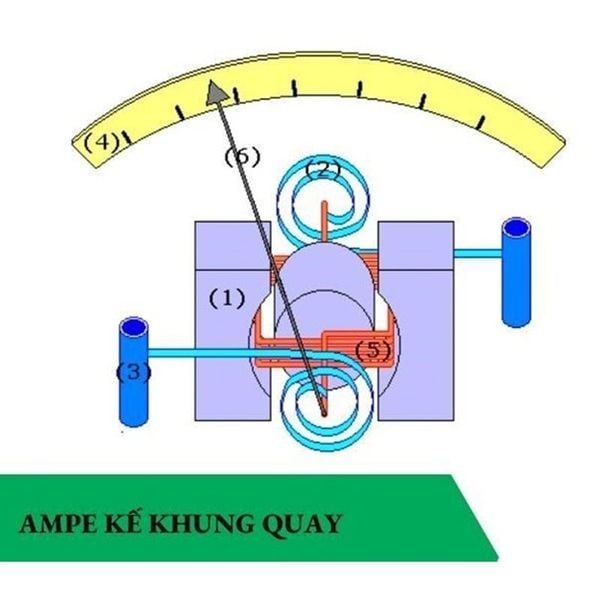

• Đối với ampe kế điện từ (Khung quay/Sắt từ): Hoạt động dựa trên lực từ tác dụng lên cuộn dây mang dòng điện đặt trong từ trường của nam châm vĩnh cửu. Khi dòng điện I chạy qua cuộn dây dẫn, lực từ sinh ra làm quay cuộn dây. Lò xo xoắn sẽ tạo ra lực cản cân bằng, kéo kim chỉ thị lệch một góc tương ứng với giá trị cường độ dòng điện trên mặt thước hình cung.
• Đối với ampe kế điện tử (Số): Dòng điện chạy qua một điện trở chuẩn có giá trị cực nhỏ gọi là điện trở Shunt. Sự chênh lệch hiệu điện thế (V) cực nhỏ trên điện trở Shunt được bộ vi xử lý khuếch đại, chuyển đổi từ tín hiệu tương tự sang số (ADC) và hiển thị giá trị dòng điện lên màn hình LCD/LED.
• Đối với ampe kìm (Cảm ứng từ / Cảm biến Hall): Dựa trên hiện tượng cảm ứng điện từ. Dòng điện AC chạy trong dây dẫn sinh ra từ trường biến thiên. Hàm kẹp bằng sắt từ của ampe kìm đóng vai trò như cuộn sơ cấp, cảm ứng sang cuộn thứ cấp bên trong đồng hồ. Để đo dòng AC DC trên ampe kìm, thiết bị sẽ kết hợp cảm biến hiệu ứng Hall để đo từ trường tĩnh của dòng một chiều.

Cấu tạo ampe kế cơ và ampe kế điện tử khác nhau như thế nào?

Để hiểu rõ sự khác biệt giữa hai thế hệ thiết bị đo, chúng ta cùng phân tích cấu tạo ampe kế cơ và ampe kế điện tử khác nhau như thế nào:

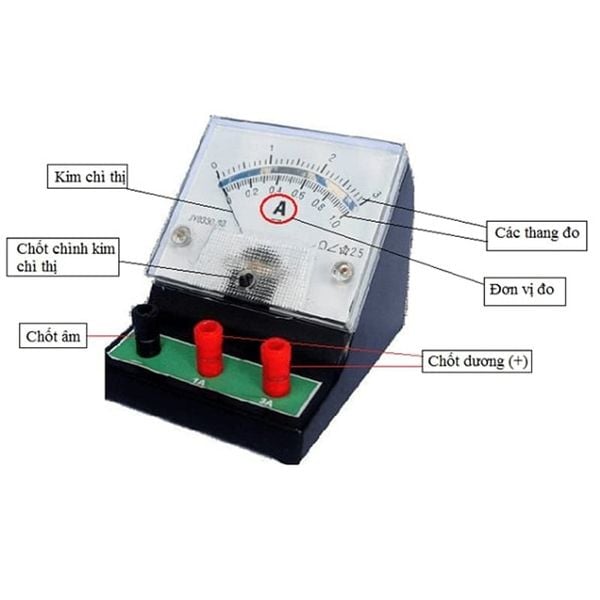

• Cấu tạo ampe kế cơ (Ampe kế chỉ thị kim):
  • Nam châm vĩnh cửu: Tạo ra từ trường cố định.
  • Cuộn dây quay: Đặt trong khe hở từ, là nơi dòng điện đo chạy qua.
  • Lò xo xoắn: Bằng đồng thau, vừa dẫn điện vào cuộn dây vừa tạo lực cơ học cản lại chuyển động quay.
  • Kim chỉ thị & Mặt số: Hướng góc quay của cuộn dây đến thang đo hình cung.
  • Chốt chỉnh zero: Giúp hiệu chỉnh kim về vạch 0 ban đầu.
• Cấu tạo ampe kế điện tử (Ampe kế màn hình số):
  • Mạch cảm biến dòng: Sử dụng điện trở Shunt chất lượng cao hoặc cảm biến Hall.
  • Bộ khuếch đại thuật toán (Op-Amp): Tăng biên độ điện áp rơi trên Shunt.
  • Chip vi xử lý (IC) & ADC: Chuyển đổi dữ liệu tương tự sang dạng số bán dẫn, tính toán giá trị thực RMS (Root Mean Square) đối với dòng AC không chuẩn hình sin.
  • Màn hình hiển thị LCD/LED: Hiển thị trực tiếp con số dạng kỹ thuật số rõ ràng, chống nhầm lẫn góc nhìn.
  • Nguồn Pin: Cung cấp năng lượng duy trì hoạt động cho mạch điện tử.

Phân loại ampe kế phổ biến trên thị trường

Hiện nay có nhiều tiêu chí để phân loại ampe kế. Việc nắm vững cách phân loại giúp bạn lựa chọn đúng thiết bị cho từng mục đích công việc.

Phân biệt ampe kế can thiệp và ampe kế không can thiệp

Đây là tiêu chí phân loại dựa trên phương pháp đấu nối thiết bị vào mạch điện:

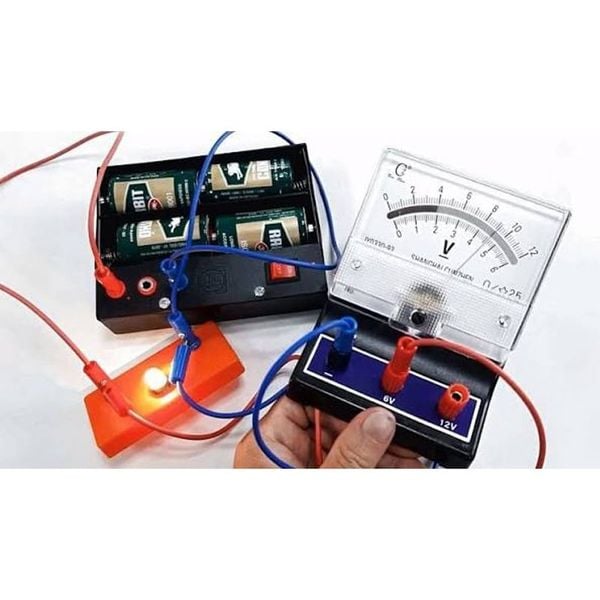

• Ampe kế can thiệp (Interrupted Ammeter):
  • Đặc điểm: Bạn bắt buộc phải cắt đứt mạch điện hoặc tháo rời một đầu dây dẫn để mắc ampe kế nối tiếp vào giữa hai đầu mạch đó.
  • Ưu/Nhược điểm: Độ chính xác cực cao khi đo dòng nhỏ (mA, µA). Tuy nhiên, thao tác phức tạp, thiếu an toàn khi đo dòng điện lớn và làm gián đoạn hoạt động của hệ thống.

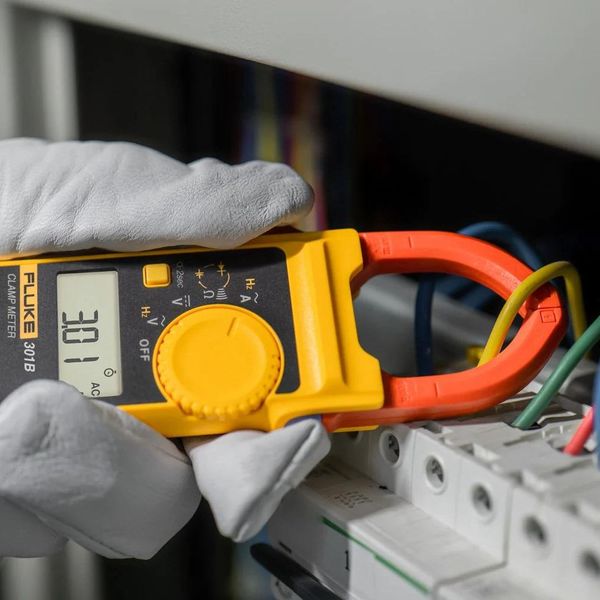

• Ampe kế không can thiệp (Non-interrupted Ammeter):
  • Đặc điểm: Không cần ngắt mạch điện, không cần tuốt vỏ cách điện của dây dẫn. Bạn chỉ cần kẹp gọng kìm của thiết bị xung quanh dây pha cần đo.
  • Đại diện: Ampe kìm (đồng hồ kẹp dòng), Ampe kế cảm biến Hall.
  • Ưu/Nhược điểm: An toàn tuyệt đối cho người sử dụng, đo dòng lớn lên đến hàng nghìn Ampere (2000A) cực kỳ nhanh chóng. Tuy nhiên, độ nhạy đối với các dòng điện siêu nhỏ (µA) không cao bằng dòng can thiệp.

Phân biệt ampe kế AC và ampe kế DC

Điện áp và dòng điện có hai dạng cơ bản, do đó bạn cần phân biệt ampe kế AC và ampe kế DC trước khi thực hiện đo:

• Ampe kế DC (Direct Current Ammeter):
  • Chuyên dùng đo dòng điện một chiều (từ pin, ắc quy, nguồn Adapter, tấm pin năng lượng mặt trời).
  • Yêu cầu bắt buộc: Phải tuân thủ đúng cực tính khi đấu nối. Chốt dương (+) nối về phía cực dương (+) của nguồn, chốt âm (-) nối về phía cực âm (-). Nếu mắc ngược, ampe kế kim sẽ bị dội ngược kim làm cong gãy, còn ampe kế số sẽ hiện giá trị âm (-).
• Ampe kế AC (Alternating Current Ammeter):
  • Chuyên dùng đo dòng điện xoay chiều (điện lưới gia đình 220V, điện công nghiệp 3 pha 380V).
  • Không phân biệt cực tính chốt cắm. Cơ cấu đo tự động tính toán giá trị hiệu dụng RMS của dòng điện đổi chiều liên tục theo tần số (Hz) (50Hz/60Hz).
  • Nhiều dòng thiết bị cao cấp hiện nay là dòng ampe kế đo dòng AC DC tích hợp, cho phép chuyển đổi chế độ đo linh hoạt chỉ bằng một nút bấm.

Phân loại theo cơ cấu hiển thị: Ampe kế chỉ thị kim và ampe kế điện tử

• Ampe kế chỉ thị kim (Analog Ammeter): Sử dụng kim cơ học di chuyển trên mặt số hình cung. Dòng sản phẩm này không cần dùng pin đối với chức năng đo dòng cơ bản, rất bền bỉ trong môi trường có từ trường nhiễu cao nhưng đòi hỏi người đo phải biết đọc thang chia độ.
• Ampe kế điện tử (Digital Ammeter): Màn hình hiển thị số chuẩn xác đến từng chữ số thập phân. Tích hợp nhiều tính năng thông minh như giữ giá trị đo (Hold), đo giá trị đỉnh (Peak), chống cắm nhầm thang đo giúp bảo vệ thiết bị tối đa.

Hướng dẫn cách mắc ampe kế vào mạch điện an toàn, chuẩn kỹ thuật

Mắc sai ampe kế là nguyên nhân hàng đầu dẫn đến sự cố nổ cầu chì, hư hỏng bo mạch hoặc thậm chí chập cháy nguồn điện. Hãy tuân thủ nghiêm ngặt các nguyên tắc kỹ thuật dưới đây.

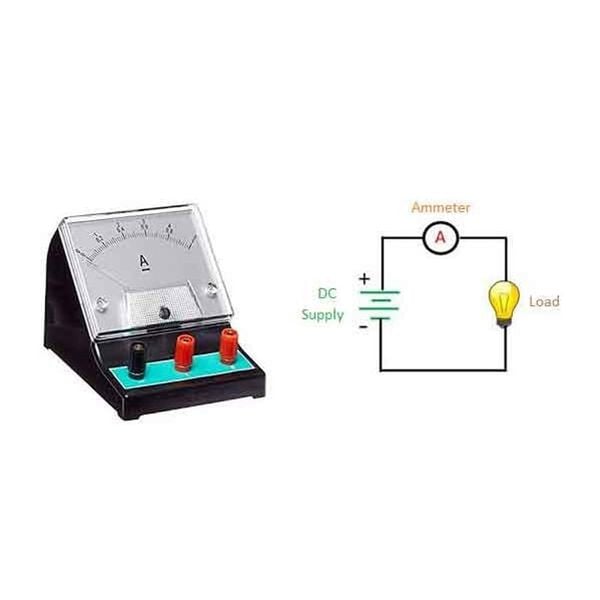

Tại sao ampe kế lại được mắc nối tiếp trong mạch điện?

Rất nhiều học sinh và thợ điện mới làm quen thường thắc mắc tại sao ampe kế lại được mắc nối tiếp trong mạch điện mà không mắc song song như vôn kế?

Cực dương (+) Nguồn DC ➔ Chốt dương (+) Ampe kế ➔ Ampe kế ➔ Chốt âm (-) Ampe kế ➔ Tải / Đèn ➔ Cực âm (-) Nguồn DC

Lý do kỹ thuật chuyên sâu:

• Ampe kế được thiết kế để đo toàn bộ lượng điện tích chảy qua nhánh mạch trong một đơn vị thời gian. Do đó, toàn bộ dòng điện chạy qua tải bắt buộc phải chạy xuyên qua ampe kế → Bắt buộc phải mắc nối tiếp.
• Điện trở nội tại (R_A) của một ampe kế lý tưởng bằng 0 (thực tế cực kỳ nhỏ, chỉ khoảng vài mili-ohm).
• Chuyện gì xảy ra nếu mắc song song? Nếu bạn mắc song song ampe kế với nguồn điện hoặc tải, do R_A ≈ 0, theo định luật Ohm (I = U/R), một dòng điện cực kỳ lớn sẽ xả thẳng qua ampe kế gây ra hiện tượng ngắn mạch (chập điện), nổ cầu chì bên trong thiết bị hoặc cháy cuộn dây ngay lập tức!

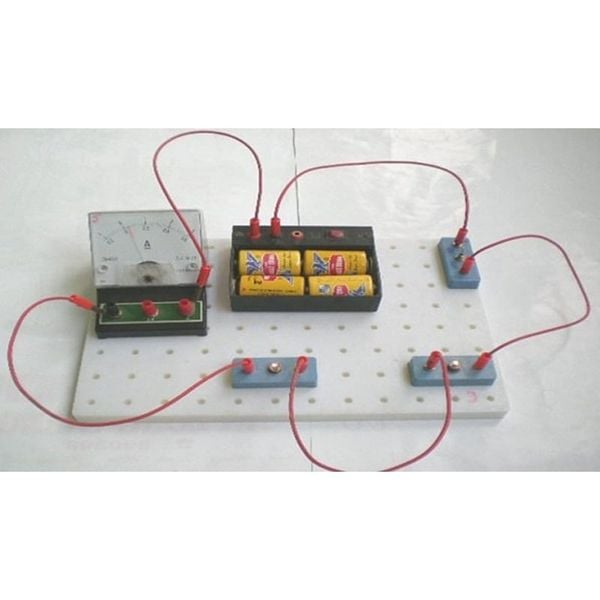

Hướng dẫn cách mắc ampe kế vào mạch điện không bị cháy

Để thao tác an toàn, hãy làm theo quy trình chuẩn dưới đây:

1. Bước 1 - Ngắt nguồn điện: Luôn luôn tắt Aptomat hoặc rút phích cắm nguồn điện trước khi tiến hành cắt dây đấu nối ampe kế can thiệp.
2. Bước 2 - Chọn thang đo phù hợp: Nếu không biết trước cường độ dòng điện của mạch, hãy luôn chọn thang đo cao nhất (ví dụ 10A hoặc 20A). Sau đó mới hạ dần xuống thang đo nhỏ hơn (miliampe) để thu được kết quả chính xác nhất.
3. Bước 3 - Xác định đúng cực tính (Đối với dòng DC):
   • Nối chốt dương (+) của ampe kế về phía cực dương (+) của nguồn điện.
   • Nối chốt âm (-) của ampe kế nối tiếp qua tải rồi đi về cực âm (-) của nguồn.
4. Bước 4 - Mắc nối tiếp đúng vị trí: Cắt đứt một nhánh dây dẫn, đấu hai đầu dây vừa cắt vào hai cọc đo của ampe kế. Tuyệt đối không nối 2 que đo của ampe kế trực tiếp vào 2 cực của nguồn điện.
5. Bước 5 - Cấp điện và đọc kết quả: Bật nguồn điện, quan sát kim chỉ thị hoặc màn hình LCD. Nếu đo bằng ampe kìm, chỉ cần mở hàm kẹp và kẹp duy nhất 1 dây pha (L) hoặc 1 dây trung tính (N), tuyệt đối không kẹp chung cả 2 dây vì dòng điện ngược chiều sẽ tự triệt tiêu từ trường khiến máy báo 0A.

Các câu hỏi thường gặp về ampe kế (FAQ)

Ampe kế và vôn kế khác nhau như thế nào?

• Ampe kế: Dùng đo cường độ dòng điện (A), điện trở bên trong rất nhỏ (R ≈ 0), bắt buộc mắc nối tiếp với đoạn mạch.
• Vôn kế: Dùng đo hiệu điện thế (V), điện trở bên trong cực kỳ lớn (R → ∞), bắt buộc mắc song song với đoạn mạch cần đo.

Tại sao kẹp cả 2 dây nguồn vào ampe kìm thì màn hình lại chỉ số 0?

Khi dòng điện AC đi qua dây nóng (L) và quay về dây nguội (N), hai dòng điện này có cùng biên độ nhưng ngược chiều nhau. Từ trường do chúng sinh ra sẽ triệt tiêu lẫn nhau hoàn toàn. Do đó, cảm biến của ampe kìm không ghi nhận được từ trường biến thiên và hiển thị giá trị 0A. Bạn bắt buộc phải tách riêng từng dây ra để kẹp đo.

Khi nào nên sử dụng miliampe kế?

Miliampe kế được ứng dụng khi bạn cần đo các dòng điện rò rỉ cực nhỏ, kiểm tra các mạch tín hiệu điều khiển công nghiệp 4 - 20mA, kiểm tra vi mạch điện tử viễn thông nơi dòng điện chỉ dao động từ vài µA đến vài trăm mA.

Tư vấn chọn mua thiết bị đo cường độ dòng điện

Hiểu rõ ampe kế là gì, ampe kế dùng để đo đại lượng nào cùng nguyên lý và cách đấu nối an toàn không chỉ giúp bạn hoàn thành tốt các bài thực hành vật lý mà còn đảm bảo an toàn tính mạng và tài sản khi thao tác sửa chữa điện thực tế.

Nếu bạn đang tìm kiếm một chiếc đồng hồ ampe kế hay ampe kìm chất lượng phục vụ cho công việc:

• Ưu tiên thương hiệu uy tín: Hioki, Kyoritsu, Fluke, Sanwa để đảm bảo độ chính xác True-RMS và khả năng chống cháy nổ tiêu chuẩn CAT III/CAT IV.
• Đúng nhu cầu: Chọn ampe kìm nếu hay đo điện hạ thế công nghiệp/dân dụng dòng lớn; chọn đồng hồ vạn năng điện tử nếu chuyên sửa chữa bo mạch điện tử linh kiện nhỏ.
