Ampe Kìm True RMS là gì? so sánh cách Đo giá trị trung bình và True-RMS

Trong hệ thống điện hiện đại, sự bùng nổ của các tải phi tuyến như biến tần (VFD), hệ thống UPS, nguồn xung và đèn LED công nghiệp đã khiến dạng sóng điện bị biến dạng nặng nề. Việc sử dụng Ampe kìm thông thường có thể gây ra sai số lệch đến 40%, đe dọa trực tiếp đến tính an toàn và chính xác trong bảo trì.

Hãy cùng Thiết bị đo ANH PHÁT tìm hiểu Ampe kìm True RMS là gì? phân tích bản chất toán học của phép đo, đồng thời so sánh chuyên sâu các công nghệ xử lý tín hiệu (Average vs True RMS) và bước chuyển dịch hạ tầng phần cứng từ IC chuyên dụng sang thuật toán DSP/MCU trên các thiết bị đo hiện đại.

1. Ampe Kìm True RMS là gì?

Ampe kìm True RMS (viết tắt của True Root Mean Square - Giá trị bình phương trung bình gốc thực) là dòng ampe kìm cao cấp có khả năng đo và tính toán chính xác giá trị hiệu dụng thực của dòng điện xoay chiều (AC), bất kể dạng sóng đó là sóng hình sin chuẩn hay sóng bị méo, biến dạng do nhiễu và tải phi tuyến.

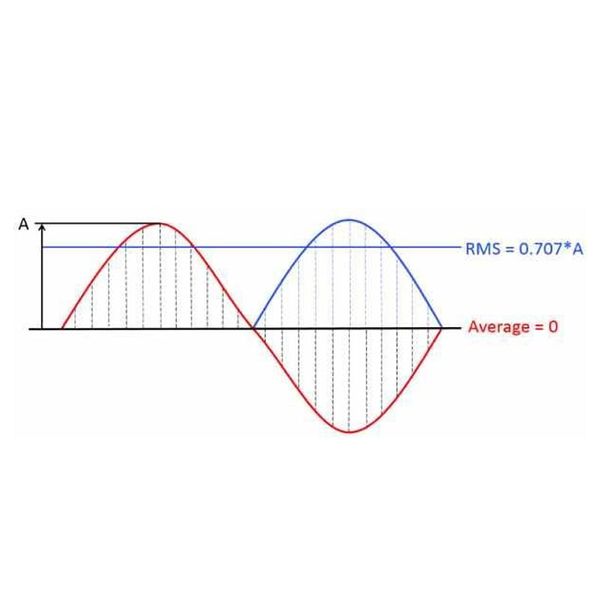

1.1 Bản chất vật lý và toán học của RMS

Trong kỹ thuật điện, giá trị hiệu dụng (RMS) đại diện cho công suất tỏa nhiệt tương đương của một dòng điện AC so với một dòng điện DC trên cùng một điện trở tải.

Phương trình toán học cốt lõi để xác định giá trị True RMS của dòng điện theo thời gian i(t) trong một chu kỳ T là:

I_RMS = √ [ (1 / T) · ∫₀ᵀ [i(t)]² dt ]

Quá trình tính toán này bao gồm 3 bước liên tục:

• Square (Bình phương): Bình phương toàn bộ các giá trị biên độ tức thời của sóng điện (loại bỏ nửa chu kỳ âm).
• Mean (Trung bình): Tính giá trị trung bình của toàn bộ các giá trị đã bình phương trong một chu kỳ T.
• Root (Trích căn): Lấy căn bậc hai của giá trị trung bình để thu được giá trị hiệu dụng thực tế.

1.2 Vì sao cần ampe kìm True RMS thay vì dòng ampe kìm thông thường?

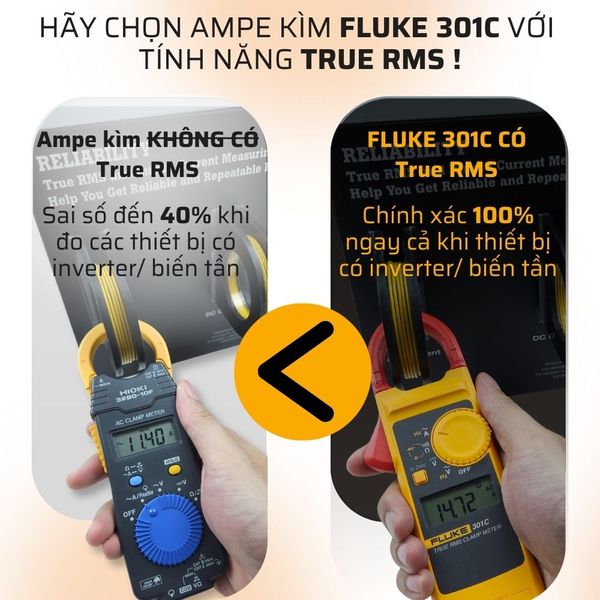

Các dòng ampe kìm phổ thông (Average Responsive) chỉ đo chính xác khi dòng điện có dạng sóng hình sin chuẩn (mạng điện lưới thuần túy). Khi đo các thiết bị hiện đại sinh ra tải phi tuyến làm sóng điện bị biến dạng, méo mó hoặc có xung nhọn, ampe kìm thông thường sẽ bị sai số từ 30% đến 40% (thường hiển thị thấp hơn thực tế, dẫn đến nguy cơ quá tải gây cháy nổ tủ điện).

Ampe kìm True RMS giải quyết triệt để vấn đề này nhờ khả năng lấy mẫu toàn bộ dạng sóng thực tế để tính toán chính xác.

1.3 Các trường hợp bắt buộc phải dùng Ampe kìm True RMS để đo kiểm

• Hệ thống tự động hóa & Biến tần (VFD): Dòng điện đầu ra của biến tần điều khiển động cơ bị cắt xẻng xung PWM liên tục.
• Bộ nguồn xung (SMPS): Hệ thống máy tính, máy chủ (Server), UPS trong các trung tâm dữ liệu.
• Thiết bị điện tử hiện đại: Đèn LED công nghiệp, máy hàn điện tử, bếp từ, điều hòa Inverter.
• Môi trường có sóng hài cao: Tủ điện phân phối trong các nhà máy, xưởng sản xuất tập trung nhiều tải phi tuyến.

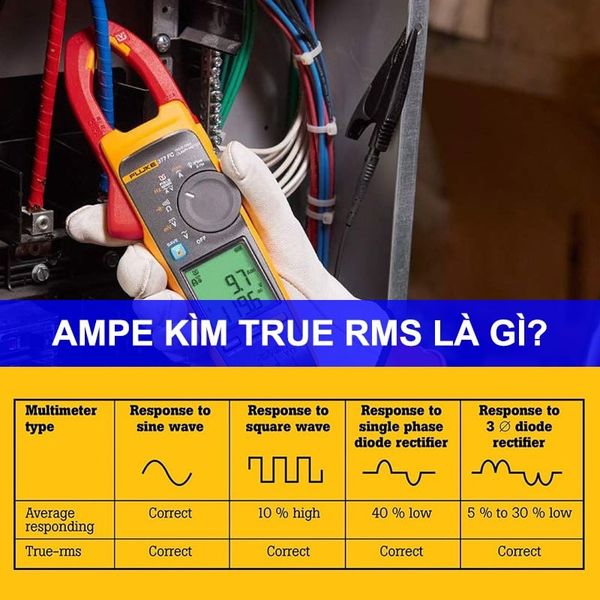

2. So sánh công nghệ xử lý tín hiệu: đo giá trị trung bình và thuật toán True RMS

Sau khi cảm biến biến đổi từ trường thành điện áp, phương pháp vi xử lý tính toán giá trị dòng điện quyết định độ chính xác của thiết bị.

Cách gọi Đồng hồ đo RMS và Đồng hồ True-RMS không nằm ở định nghĩa toán học (vì cả 2 đều hướng tới việc tìm giá trị hiệu dụng), mà nằm ở cơ chế phần cứng bên trong thiết bị đo điện và khả năng xử lý các dạng sóng điện bị biến dạng.

RMS (trên các đồng hồ phổ thông) là phương pháp "đo tắt / đo đoán", còn True-RMS (trên đồng hồ cao cấp) là phương pháp "đo chuẩn / tính toán trực tiếp". Vậy sự khác nhau giữa RMS và True-RMS là gì?

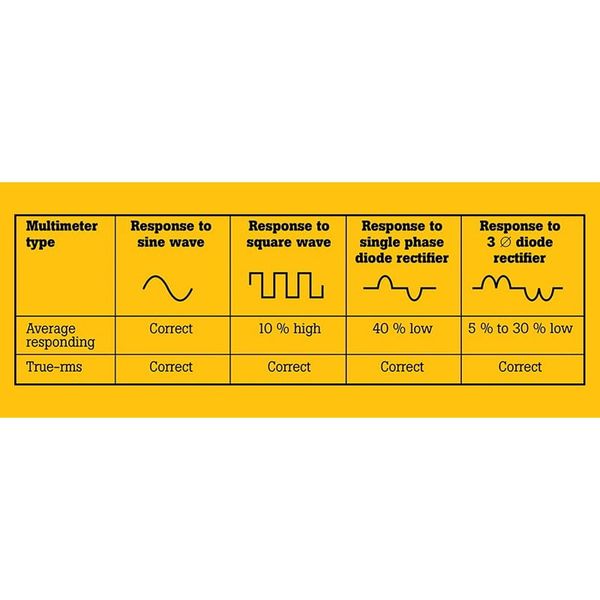

2.1 Phép đo giá trị trung bình (Average Responsive) trên các dòng Phổ thông

Các dòng ampe kìm phổ thông không đủ sức mạnh vi xử lý để tính các phép toán phức tạp mà sẽ tính toán bằng cách:

1. Đo giá trị trung bình của nửa chu kỳ sóng AC.
2. Mặc định rằng sóng đang đo là sóng hình sin thuần túy, sau đó nhân giá trị trung bình này với 1.11 (Hệ số dạng - Form Factor của sóng sin).
3. Hiển thị kết quả ra màn hình.

Nút thắt: Nếu sóng điện bị băm chặt, cắt xẻng (như đầu ra của biến tần VFD) hoặc bị nhiễu do thiết bị điện tử, hệ số dạng không còn là $1.11$ nữa. Nhauthế, việc nhân với 1.11 sẽ cho ra kết quả sai lệch nghiêm trọng (thường thấp hơn rất nhiều so với thực tế, gây nguy cơ quá tải cháy nổ do thợ đo tưởng dòng điện còn nhỏ).

• Nên dùng: Điện lưới sinh hoạt 220V, quạt cơ, bình nóng lạnh, động cơ AC khởi động trực tiếp.
• Không dùng: Máy tính, đèn LED, máy hàn điện tử, biến tần VFD (sẽ gây sai số 30% – 40%).
• Hạn chế: Hệ số 1.11 chỉ đúng duy nhất đối với dạng sóng hình sin chuẩn. Khi đo các tải phi tuyến (biến tần VFD, nguồn xung SMPS, máy tính, đèn LED), sóng bị méo nặng khiến sai số kết quả lên tới 30% – 40%.

Sản phẩm thực tế ứng dụng:

• 1. Phân khúc Phổ thông / Giá rẻ (Sửa chữa cơ bản, thợ dân dụng)
  • Victor 6016B / Victor 6056A: Đo dòng AC cơ bản, giá thành rẻ, dùng cho tải sinh hoạt thuần điện trở (quạt, nồi cơm, bóng đèn).
  • Apech AM-289: Thiết kế nhỏ gọn, chi phí tối ưu cho thợ sửa thiết bị gia dụng.
  • Lutron DM-6055C: Phù hợp cho xưởng sản xuất nhỏ và đào tạo nghề điện.
• 2. Phân khúc Tầm trung (Thương hiệu Nhật Bản – Bền bỉ, chi phí tối ưu)
  • Kyoritsu 2200 / Kyoritsu 0030: Ampe kìm AC siêu mỏng, chịu va đập tốt, chuyên đo tải dây dẫn và CB tòa nhà.
  • Hioki 3280-10F: Dòng máy AC huyền thoại đo Average (khác với dòng Hioki 3280-20F đo True RMS), chuyên kiểm tra điện lưới hình sin chuẩn.

2.2 Thuật toán True RMS trên các dòng Cao cấp

Các dòng ampe kìm được thiết kế cho môi trường công nghiệp, nơi sóng điện bị biến dạng nặng do sóng hài, biến tần hay nguồn xung:

• Hệ thống tự động hóa & Biến tần (VFD): Đo chính xác dòng điện đầu ra tần số biến đổi.
• Hệ thống CNTT / Phòng Server: Đo tải nguồn xung (SMPS) của hàng loạt máy tính, UPS.
• Hệ thống chiếu sáng hiện đại: Đo dòng điện hệ thống đèn LED công nghiệp, đèn cao áp.
• Năng lượng tái tạo: Đo dòng DC/AC từ Biến thiên quạt gió và Inverter điện mặt trời.

Sản phẩm thực tế ứng dụng:

• 1. Phân khúc Cao cấp / Công nghiệp (Tiêu chuẩn An toàn & Độ bền tối đa)
  • Fluke 376 FC / Fluke 381 (Mỹ):
    • Đặc điểm: Chuẩn True RMS cao cấp, đo dòng AC/DC đến 1000A (mở rộng 2500A qua vòng dẻo iFlex), kết nối Fluke Connect.
    • Ứng dụng thực tế: Đo dòng khởi động (Inrush) của động cơ công nghiệp, bảo trì hệ thống điện nhà máy, đo dòng điện ra từ biến tần VFD.
  • Fluke 325 (Mỹ):
    • Đặc điểm: Ampe kìm True RMS AC/DC nhỏ gọn, đa năng (đo nhiệt độ, tần số, điện trở).
    • Ứng dụng thực tế: Bảo trì hệ thống HVAC, đo mạch điều khiển tự động hóa, kiểm tra hệ thống pin/ắc quy DC.
  • Hioki CM4373 / CM4371-50 (Nhật Bản):
    • Đặc điểm: Ampe kìm True RMS AC/DC 2000A, thiết kế siêu bền chịu va đập, chống bụi nước IP54, dải nhiệt độ hoạt động rộng (-25°C đến 65°C).
    • Ứng dụng thực tế: Kiểm tra hệ thống điện mặt trời (Solar DC 1500V), trạm biến áp, tàu biển và môi trường khắc nghiệt.
• 2. Phân khúc Tầm trung Chuyên nghiệp (Cân bằng Hiệu năng & Chi phí)
  • Kyoritsu 2046R / Kyoritsu 2056R (Nhật Bản):
    • Đặc điểm: Dòng ampe kìm True RMS AC/DC thiết kế đạt chuẩn an toàn CAT IV 600V, vỏ bọc cao su chống trượt.
    • Ứng dụng thực tế: Kỹ sư bảo trì điện tòa nhà thương mại, kiểm tra tủ điện phân phối có nhiều tải phi tuyến (máy tính, đèn LED).
  • Hioki 3280-20F (Nhật Bản):
    • Đặc điểm: Phiên bản True RMS của dòng 3280 huyền thoại (khác với 3280-10F là Average), thiết kế ngàm kẹp siêu mỏng.
    • Ứng dụng thực tế: Đo kiểm dây dẫn trong tủ điện chật hẹp có tải dòng điện méo nhẹ.
  • Lutron CM-9940 (Đài Loan):
    • Đặc điểm: Ampe kìm True RMS AC/DC giá tầm trung, độ nhạy cao.
    • Ứng dụng thực tế: Đo dòng điện nhỏ DC trên ô tô, mạch vi điện tử công nghiệp.

3. So sánh cách tính True RMS bằng thuật toán DSP/MCU và bằng IC phần cứng chuyên dụng

Trong ngành chế tạo thiết bị đo lường (Đồng hồ vạn năng & Ampe kìm), sự chuyển dịch từ IC True RMS phần cứng sang Thuật toán số (DSP/MCU-based) phản ánh rõ sự tiến hóa của công nghệ qua các thời kỳ. Các nhà sản xuất áp dụng 2 phương pháp phần cứng khác nhau để tính toán True RMS:

3.1 Phương pháp 1: Sử dụng IC True RMS phần cứng chuyên dụng (Hardware-based)

• Công nghệ cũ: Dùng IC phần cứng (RMS-to-DC Converter)
• Thời gian phổ biến: Từ năm 1980 đến trước năm 2010 (dùng trên các dòng máy đời cũ hoặc máy bàn trong phòng thí nghiệm).
• Cách hoạt động: Dùng một vi mạch bán dẫn riêng (như AD736, LTC1966) để tính toán trực tiếp sóng AC và biến đổi thành một điện áp DC tương ứng.
• Tại sao máy cũ phải dùng cách này? Do vi xử lý thời đó quá yếu và chậm, không đủ sức xử lý các phép toán phức tạp theo thời gian thực.
• Ưu điểm: Đo được tần số rất cao (từ vài trăm kHz đến vài Megahertz).
• Nhược điểm:
  • Giá linh kiện đắt.
  • Dễ bị sai số khi nhiệt độ môi trường thay đổi (trôi nhiệt).
  • Khả năng chịu xung nhọn kém (Crest Factor CF ≤ 3), dễ bị quá tải khi đo dòng điện biến dạng nặng.

• Công nghệ hiện đại: Dùng Thuật toán phần mềm trên Vi xử lý (DSP/MCU)
• Thời gian phổ biến: Là tiêu chuẩn chung trên hầu hết các máy đo cầm tay hiện nay (như Fluke 301 series, Fluke 376 FC, Hioki CM4371).
• Cách hoạt động: Tín hiệu AC được chip lấy mẫu liên tục và chuyển thành chuỗi số. Sau đó, vi xử lý sẽ dùng phần mềm để tính công thức True RMS qua 3 bước:
  • Bình phương từng mẫu dữ liệu.
  • Lấy giá trị trung bình.
  • Rút căn bậc hai để ra kết quả cuối cùng.

3.3 Tại sao máy hiện đại ưa chuộng cách này?

Chip xử lý ngày nay rất rẻ, nhỏ gọn nhưng lại cực kỳ mạnh mẽ.

• Ưu điểm:
  • Độ chính xác cao: Không bị sai số theo nhiệt độ.
  • Xử lý sóng méo cực tốt: Chịu được xung nhọn cao (CF ≥ 5 hoặc lớn hơn), đo tốt các tải phi tuyến như biến tần (VFD), nguồn xung.
  • Đa năng: Tích hợp thêm các tính năng như đo công suất, phân tích sóng hài, lọc nhiễu ngay trên phần mềm.
  • Gọn nhẹ & Tiết kiệm pin: Bo mạch tối giản, giúp thiết bị siêu mỏng nhẹ (như dòng Fluke 301).
• Nhược điểm:
  • Băng thông tần số bị giới hạn bởi tốc độ của chip (thường đo tốt từ 45 Hz đến 3 kHz).
