Cách đo công suất motor bằng Ampe kìm đo công suất

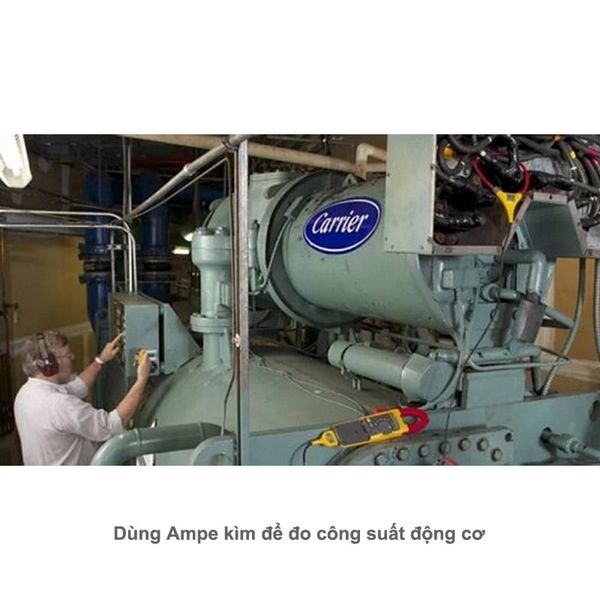

Trong công tác kiểm tra, bảo trì hệ thống điện công nghiệp và dân dụng, việc đánh giá chính xác tải tiêu thụ cũng như hiệu suất thực tế của động cơ (motor) là nhiệm vụ vô cùng quan trọng. Nhiều trường hợp động cơ qua thời gian dài vận hành bị mờ thông số, mất tem nhãn (nameplate), khiến việc xác định công suất gặp nhiều khó khăn. Lúc này, ampe kìm đo công suất là công cụ đo lường chuyên dụng giúp kỹ sư và thợ điện giải quyết bài toán kiểm tra nhanh chóng mà không cần ngắt mạch điện.

Hãy cùng Thiết bị đo ANH PHÁT tìm hiểu chuyên sâu về Ampe kìm đo công suất, kèm hướng dẫn chi tiết cách đo và tính toán công suất motor 1 pha, 3 pha chuẩn xác nhất.

1. Ampe kìm đo công suất là gì? Đặc điểm và ứng dụng nổi bật

1.1 Khái niệm ampe kìm đo công suất

Ampe kìm đo công suất là thiết bị đo điện chuyên dụng cao cấp, kết hợp giữa cơ chế kẹp dòng cảm ứng không tiếp xúc của ampe kìm truyền thống với bộ vi xử lý đo lường công suất hiện đại. Thiết bị có khả năng tính toán và hiển thị trực tiếp các thông số công suất:

• Công suất tác dụng (Active Power - ký hiệu P, đơn vị W hoặc kW).
• Công suất phản kháng (Reactive Power - ký hiệu Q, đơn vị VAR hoặc kVAR).
• Công suất biểu kiến (Apparent Power - ký hiệu S, đơn vị VA hoặc kVA).

Quá trình đo diễn ra trực tiếp trên các mạch điện 1 pha hoặc 3 pha đang mang tải mà không cần cắt dây hay đấu nối phức tạp.

1.2 Ưu điểm vượt trội của True RMS và kiểm soát tổn thất điện năng

• Công nghệ đo giá trị thực True RMS: Hầu hết các mẫu ampe kìm đo công suất chất lượng cao đều trang bị công nghệ True RMS. Tính năng này đảm bảo kết quả đo đạc đạt độ chuẩn xác cao, không bị sai lệch trong môi trường lưới điện có nhiều sóng hài, biến tần hay hiện tượng méo sóng hình sin.
• Đo đồng thời đa thông số: Thiết bị cho phép phân tích cùng lúc cường độ dòng điện (A), điện áp (V), tần số (Hz), góc lệch pha và hệ số công suất (cosφ).
• Phát hiện thất thoát và can thiệp trộm cắp điện: Thông qua việc so sánh đối chiếu dòng tải và công suất thực tế với chỉ số ghi nhận trên công tơ, thiết bị hỗ trợ doanh nghiệp và đơn vị quản lý phát hiện nhanh tình trạng rò rỉ điện hoặc hành vi câu móc trộm điện.
• Độ an toàn cao: Hàm kẹp cách điện hoàn toàn giúp người vận hành thao tác an toàn ở các tủ điện hạ thế và trung thế có dòng tải lớn.

1.3 Ứng dụng thực tế trong công nghiệp và dân dụng

• Kiểm tra tải thực tế của máy nén khí, hệ thống bơm nước, máy rửa xe chuyên nghiệp và quạt hút công nghiệp.
• Cân bằng tải giữa các pha trong tủ phân phối chính (MSB) và tủ nhánh (DB).
• Phục vụ công tác kiểm toán năng lượng, đánh giá mức độ tiêu thụ điện để tối ưu hóa chi phí sản xuất.

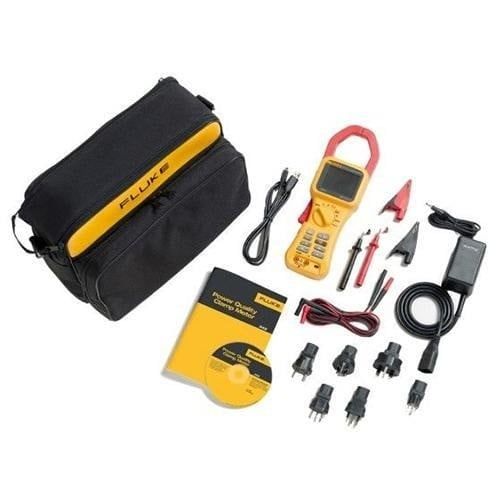

1.4 Các dòng Ampe kìm đo công suất phổ biến hiện nay

2. Hướng dẫn cách đo công suất điện bằng Ampe kìm đơn giản

Khi sử dụng Ampe kìm đo công suất chuyên dụng, bạn chỉ việc kẹp hàm đo vào dây pha và gắn que đo điện áp song song với nguồn cấp, màn hình sẽ hiển thị trực tiếp giá trị kW.

Nếu sử dụng đồng hồ Ampe kìm tiêu chuẩn (chỉ có chức năng đo dòng A và áp V), bạn tiến hành đo và tính toán theo 3 bước sau:

• Bước 1: Đo cường độ dòng điện (I): Vặn núm xoay về thang đo dòng xoay chiều (ký hiệu A~). Mở ngàm kẹp và kẹp vào duy nhất 1 sợi dây nguồn của thiết bị đang chạy. Lưu ý quan trọng: Tuyệt đối không kẹp chung cả 2 dây (pha và trung tính) hoặc cả 3 dây pha cùng lúc, vì từ trường ngược chiều sẽ triệt tiêu lẫn nhau khiến đồng hồ báo giá trị bằng 0.
• Bước 2: Đo điện áp nguồn (U): Cắm que đo vào thiết bị (que đen vào cổng COM, que đỏ vào cổng V/Ω), chuyển thang xoay về thang đo điện áp xoay chiều (ký hiệu V~). Chạm 2 đầu que đo trực tiếp vào 2 cực của nguồn cấp để lấy giá trị điện áp làm việc thực tế.
• Bước 3: Tính toán công suất tiêu thụ (P): Áp dụng công thức vật lý: P = U × I × cosφ.
  • Đối với tải thuần trở (ấm đun nước, bình nóng lạnh, bóng đèn sợi đốt): Hệ số cosφ = 1, công thức rút gọn thành P = U × I.
  • Đối với tải cảm có động cơ (quạt điện, máy lạnh, máy bơm, máy nén khí): Hệ số cosφ thường dao động từ 0.8 đến 0.85.

3. Cách xác định công suất motor 1 pha và 3 pha bằng ampe kìm

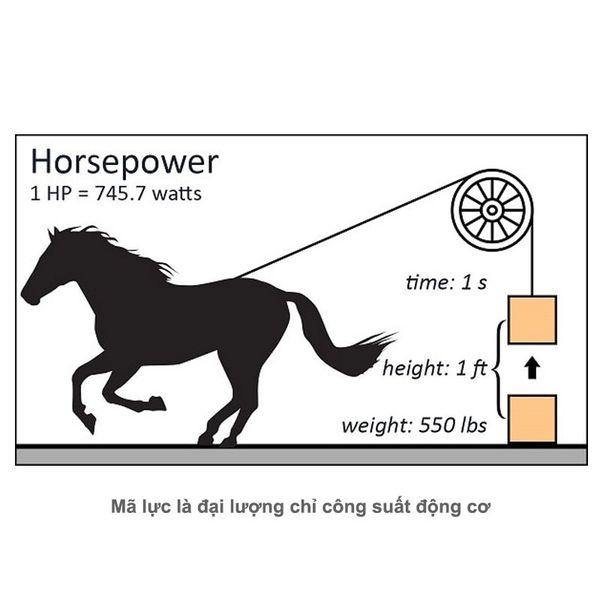

3.1 Khái niệm mã lực (HP) và quy đổi sang Kilowatt (kW)

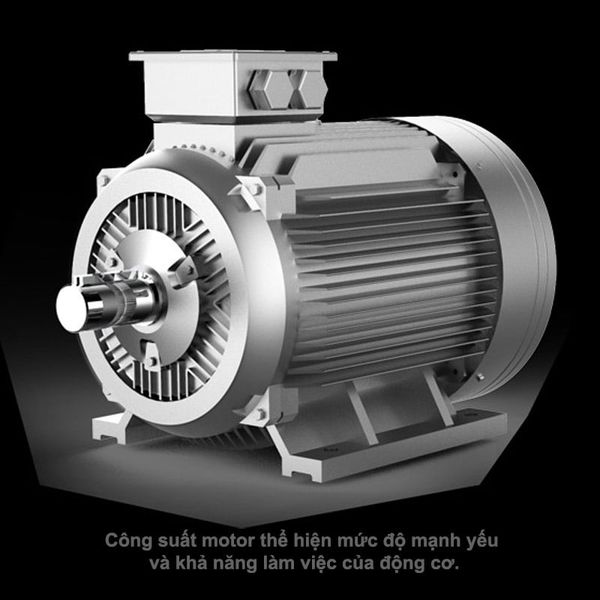

Công suất của động cơ phản ánh lực kéo và khả năng sinh công trên một đơn vị thời gian. Trong ngành cơ điện, công suất này thường được gọi là mã lực (viết tắt là HP) hoặc gọi dân dã là "Ngựa".

Đơn vị mã lực do James Watt đưa ra từ năm 1782, xác định bằng công cần thiết để nâng một vật nặng 75 kg lên độ cao 1 mét trong thời gian 1 giây (1 HP = 75 kg·m/s).

Hệ số quy đổi tiêu chuẩn:

• Chuẩn Anh / Mỹ: 1 HP = 0.746 kW = 746 W (tương đương 1 kW ≈ 1.34 đến 1.36 HP).
• Chuẩn Pháp: 1 CV = 0.736 kW.

3.2 Công thức tính công suất motor 1 pha

Với các dòng động cơ 1 pha dùng nguồn điện dân dụng 220V (như motor kéo máy rửa xe, máy bơm nước gia đình), công thức xác định mã lực đầu ra như sau:

Mã lực (HP) = (U × I × %EFF × cosφ) / 746

Trong đó:

• U (Điện áp): Điện áp xoay chiều thực tế đo bằng que đo (V).
• I (Dòng điện): Dòng điện tải đo bằng hàm kẹp (A).
• %EFF (Hiệu suất động cơ): Tỷ lệ chuyển đổi điện năng thành cơ năng, thường đạt từ 80% đến 90% (tức 0.80 đến 0.90; nếu mất nhãn có thể lấy mức trung bình là 0.85).
• cosφ (Hệ số công suất): Mức chuẩn thông dụng của động cơ không đồng bộ là khoảng 0.85.
• 746: Hằng số quy đổi từ Watt sang HP (1 HP = 746 W).

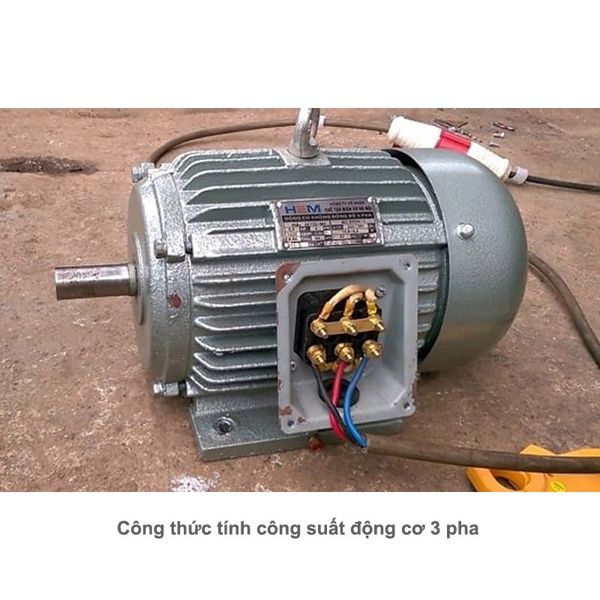

3.3 Công thức tính công suất motor 3 pha (Kèm ví dụ chi tiết)

Hệ thống điện 3 pha công nghiệp có sự lệch pha góc 120 độ, do đó công thức tính toán sử dụng thêm hằng số căn bậc hai của 3 (√3 ≈ 1.73):

Mã lực (HP) = (Utb × Itb × %EFF × cosφ × 1.73) / 746

Trong đó:

• Utb (Điện áp dây trung bình 3 pha): (U_AB + U_BC + U_CA) / 3 (V).
• Itb (Dòng điện trung bình 3 pha): (I_A + I_B + I_C) / 3 (A).
• %EFF: Hiệu suất làm việc của động cơ ghi trên nhãn (ví dụ 90% = 0.90).
• cosφ: Hệ số công suất (ước lượng chuẩn 0.85).
• 1.73: Hằng số √3 cho hệ thống điện 3 pha đối xứng.
• 746: Hằng số đổi từ Watt sang HP.

Ví dụ thực tế: Một động cơ 3 pha đang chạy kéo tải có điện áp dây trung bình đo được là 472V, cường độ dòng điện trung bình ở mỗi pha là 20A, hiệu suất động cơ đạt 90% (0.90), hệ số công suất ước tính 0.85. Ta tính toán công suất thực tế của motor như sau:

Mã lực (HP) = (472 × 20 × 0.90 × 0.85 × 1.73) / 746 ≈ 17 HP

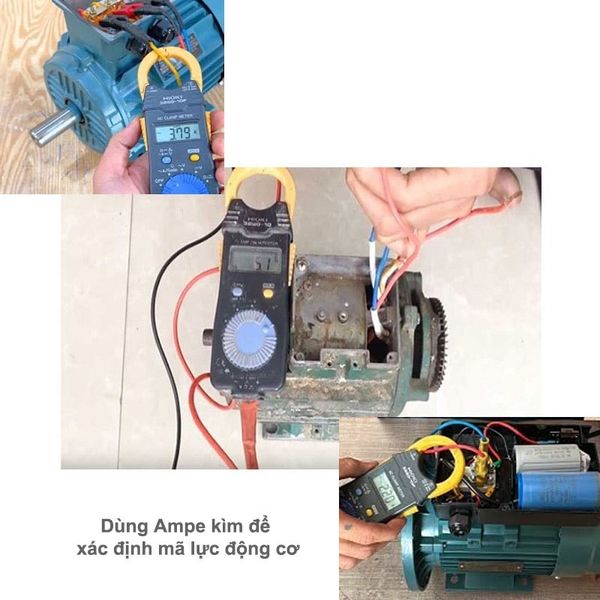

3.4 Cách kiểm tra công suất motor khi bị mất nhãn mác

Khi động cơ cũ bị bay màu sơn, rỉ sét hoặc mất tem thông số:

• Cho motor chạy có tải ổn định (hoặc chạy ở chế độ định mức làm việc).
• Dùng ampe kìm kẹp đo dòng điện từng pha và dùng que đo lấy trị số điện áp nguồn.
• Áp dụng công thức tính toán với giả định %EFF ≈ 0.85 và cosφ ≈ 0.85.
• Lấy giá trị mã lực (HP) hoặc Kilowatt (kW) tính được đối chiếu với danh mục công suất chế tạo tiêu chuẩn để xác định chính xác công suất danh định của máy.

4. Danh mục tra cứu nhanh công suất motor theo tốc độ vòng tua (RPM)

Sau khi tính ra kết quả công suất gần đúng, bạn có thể đối chiếu với danh mục thông số tiêu chuẩn dưới đây để chốt công suất danh định:

4.1 Tra cứu công suất động cơ 3 pha

4.2 Tra cứu công suất động cơ 1 pha

5. Lưu ý kỹ thuật để đo công suất motor chính xác nhất

• Sử dụng ampe kìm True RMS: Khi motor hoạt động cùng biến tần hoặc khởi động mềm, dạng sóng dòng điện bị biến dạng. Thiết bị đo True RMS (như của Hioki, Kyoritsu, Sanwa, Fluke) là điều kiện bắt buộc để loại trừ sai số.
• Vị trí kẹp dây: Luôn đảm bảo dây dẫn nằm ở vị trí trung tâm của hàm kẹp và miệng kẹp đã ngậm khít hoàn toàn.
• Đo khi tải đã ổn định: Không ghi nhận số liệu ngay thời điểm đóng điện vì dòng khởi động (Inrush Current) có thể vọt lên gấp 4 đến 7 lần dòng làm việc bình thường.
• Quy chuẩn an toàn lao động: Sử dụng đồ bảo hộ, găng tay cách điện chuyên dụng khi thao tác trong tủ điện mở.

6. Câu hỏi thường gặp về Ampe kìm đo công suất (FAQ)

Ampe kìm thông thường có hiển thị trực tiếp số Watt (W) không?

• Không. Ampe kìm dòng phổ thông chỉ đo cường độ dòng điện (A) và điện áp (V). Muốn biết công suất Watt, bạn phải tính tay theo công thức hoặc chuyển sang sử dụng dòng ampe kìm đo công suất chuyên dụng có tích hợp sẵn mạch vi xử lý tính toán.

Tại sao kẹp đồng hồ vào dây đôi máy bơm lại không hiển thị chỉ số?

• Dây nguồn đôi gồm 2 lõi: 1 dây pha (nóng) và 1 dây trung tính (nguội). Dòng điện trong 2 dây chạy theo chiều ngược nhau tạo ra hai từ trường ngược pha tự triệt tiêu lẫn nhau. Bạn bắt buộc phải bóc tách vỏ bọc và chỉ kẹp hàm đo vào 1 lõi dây duy nhất.

1 HP bằng bao nhiêu kW và tương đương bao nhiêu Ampe?

• Quy đổi công suất chuẩn: 1 HP ≈ 0.746 kW = 746 W. Dòng điện tương ứng phụ thuộc vào điện áp và hệ số cosφ của thiết bị. Với lưới điện dân dụng 220V, tải động cơ 1 HP thường tiêu thụ khoảng 4.5 đến 5.5 A.

7. Nơi cung cấp Ampe kìm đo công suất chính hãng

Việc nắm vững nguyên lý hoạt động của ampe kìm đo công suất và các công thức tính toán mã lực cho động cơ 1 pha, 3 pha là kỹ năng quan trọng giúp kỹ thuật viên làm chủ hệ thống, kiểm soát tải tiêu thụ và kịp thời phát hiện nguy cơ quá nhiệt, quá tải.

Để đảm bảo kết quả đo đạc chính xác và an toàn tuyệt đối khi vận hành, bạn nên trang bị các dòng đồng hồ ampe kìm chính hãng có tích hợp tính năng True RMS từ các thương hiệu uy tín như FLUKE, APECH, LUTRON, VICTOR, KYORITSU, HIOKI.... với đầy đủ chứng nhận CO/CQ, giá cả cạnh tranh và bảo hành uy tín, quý khách có thể liên hệ ngay với Công Ty TNHH Thương Mại Sản Xuất ANH PHÁT. Là nhà phân phối thiết bị đo lường hàng đầu tại Việt Nam, ANH PHÁT cam kết hỗ trợ kỹ thuật chuyên sâu, tư vấn tận tình và mang lại sự an tâm tuyệt đối cho mọi khách hàng.
