Cách đo dòng rò bằng Ampe kìm thông thường chuẩn kỹ thuật A-Z

Hiện tượng rò rỉ điện không chỉ làm hóa đơn tiền điện tăng vọt mà còn ẩn chứa nguy cơ cháy nổ tủ điện và gây giật điện nguy hiểm đến tính mạng. Việc nắm vững cách đo dòng rò bằng ampe kìm là kỹ năng cống hiến quan trọng dành cho thợ điện, kỹ sư M&E cũng như người dùng gia đình nhằm chủ động phát hiện và xử lý sự cố kịp thời.

Thiết bị đo ANH PHÁT sẽ hướng dẫn chi tiết quy trình kiểm tra dòng rò rỉ điện chuẩn kỹ thuật, đồng thời giải mã bản chất nguyên lý hoạt động và phân tích chuyên sâu giữa các loại thiết bị đo trên thị trường hiện nay.

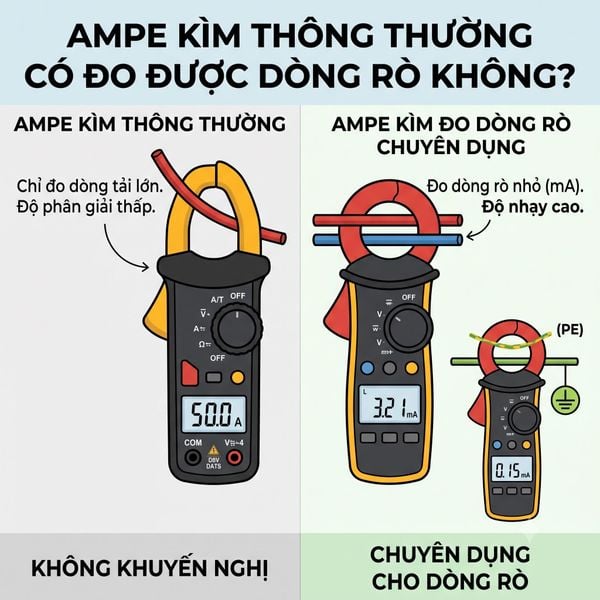

Ampe kìm thông thường có đo được dòng rò không?

Câu trả lời là: Có, nhưng bị giới hạn rất lớn về khả năng phát hiện dòng rò nhỏ

Nhiều kỹ thuật viên vẫn tạm thời thực hiện đo dòng rò bằng ampe kìm loại thường trong các trường hợp sự cố nặng. Hãy cùng Thiết bị đo ANH PHÁT đặt lên bàn cân so sánh ampe kìm thường và ampe kìm đo dòng rò chuyên dụng để thấy rõ sự khác biệt.

Sự khác nhau giữa Ampe kìm thường và Ampe kìm đo dòng rò chuyên dụng

• Độ phân giải (Resolution):
  • Ampe kìm thường: Độ phân giải ampe kìm đo dòng rò loại thường rất thấp, chỉ đạt 0.01 A (10 mA) hoặc 0.1 A (100 mA). Thiết bị này không thể đọc được các dòng rò vi mô ở mức vài mA hoặc µA.
  • Ampe kìm đo dòng rò: Độ phân giải cực cao, đạt từ 0.001 mA (1 µA) đến 0.01 mA, giúp phát hiện hiện tượng rò điện ngay từ giai đoạn mới phát sinh.
• Thiết kế lõi từ và vỏ bọc chống nhiễu (Magnetic Shielding):
  • Ampe kìm thông thường: Lõi thép kỹ thuật điện tiêu chuẩn, có độ hở cơ học. Dễ bị nhiễu bởi từ trường từ các dây dẫn lân cận trong tủ điện.
  • Ampe kìm đo dòng rò chuyên dụng: Lõi làm bằng hợp kim từ tính cao cấp (Permalloy), khớp kìm siêu khít và được bọc lớp kim loại chống nhiễu từ trường ngoài tuyệt đối.
• Khả năng chống bão hòa lõi từ:
  • Ampe kìm loại thường: Khi kẹp L và N của một tải lớn (như 100 A), lõi từ dễ bị bão hòa khiến phép đo chênh lệch 5 mA bị sai số hoàn toàn.
  • Ampe kìm đo dòng rò: Mạch từ thiết kế đặc biệt, không bị bão hòa dù dòng tải qua L và N rất lớn.
• Bộ lọc tần số cao (Low Pass Filter - LPF):
  • Ampe kìm thường: Không có bộ lọc LPF, đo cả dòng nhiễu tần số cao từ biến tần, điều hòa Inverter gây ra kết quả sai lệch.
  • Ampe kìm chuyên đo dòng rò: Tích hợp bộ lọc LPF để loại bỏ nhiễu hài, chỉ đo chính xác dòng rò ở tần số công nghiệp 50/60 Hz.

Tại sao ampe kìm thường bị nhảy số khi đo dòng rò?

Hiện tượng tại sao ampe kìm thường bị nhảy số khi đo dòng rò xuất phát từ 3 nguyên nhân chính:

1. Nhiễu từ trường bên ngoài: Lõi gọng kìm thông thường không có vỏ bọc chống nhiễu (Shielding), nên khi đưa vào tủ điện có nhiều dây dẫn, từ trường bên ngoài tràn vào làm số đo hiển thị trôi nhảy liên tục.
2. Độ phân giải không đủ: Khi dòng rò nằm ở ranh giới ngưỡng hiển thị (ví dụ rò 3 mA mà thang đo tối thiểu là 10 mA), máy sẽ không thể ổn định giá trị hiển thị.
3. Tải có sóng hài tần số cao: Các nguồn xung Inverter phát ra sóng nhiễu khiến mạch xử lý tín hiệu của ampe kìm tiêu chuẩn bị chập chờn.

Dòng rò rỉ điện là gì và tại sao cần kiểm tra thường xuyên?

Dòng rò (Leakage Current) là hiện tượng dòng điện dư thừa bị rò rỉ ra ngoài môi trường, vỏ kim loại của thiết bị hoặc đi xuống đất thông qua lớp cách điện bị suy giảm.

Nguyên nhân phổ biến gây ra hiện tượng rò rỉ điện

• Thiết bị điện quá cũ: Tivi, tủ lạnh, máy giặt, bình nóng lạnh sử dụng lâu năm khiến lớp dây cách điện bị giòn, oxy hóa hoặc mục nát.
• Môi trường ẩm ướt: Mạch điện đặt ở nơi có độ ẩm cao khiến khả năng cách điện của hệ thống suy giảm nghiêm trọng.
• Tác động cơ học & côn trùng: Chuột, gián cắn phá đường dây ngầm hoặc thợ thi công làm dập dây trong quá trình lắp đặt.
• Quá tải nhiệt: Đường dây vận hành liên tục ở dòng tải cao làm chảy vỏ bọc bảo vệ.

Tác hại nguy hiểm khi không phát hiện dòng rò kịp thời

• Nguy cơ giật điện: Khi con người chạm vào vỏ kim loại của thiết bị bị rò điện, dòng điện sẽ chạy qua cơ thể xuống đất gây nguy hiểm đến tính mạng.
• Tổn thất điện năng: Dòng điện rò rỉ âm thầm chảy liên tục khiến chỉ số đồng hồ điện tăng cao hàng tháng.
• Gây nhảy Aptomat chống giật (RCD) chập chờn: Khi dòng rò vượt quá ngưỡng 30 mA, RCD sẽ nhảy liên tục làm gián đoạn sinh hoạt và sản xuất.

Nguyên lý đo dòng rò ampe kìm thường hoạt động như thế nào?

Để thao tác chính xác, trước hết bạn cần hiểu rõ nguyên lý đo dòng rò ampe kìm cơ bản. Bản chất của ampe kìm dựa trên Định luật cảm ứng điện từ Faraday và Định luật Ampère.

Cơ chế cân bằng từ trường trong lòng gọng kìm

Khi một dòng điện xoay chiều chạy qua dây dẫn, nó sẽ sinh ra một từ trường biến thiên xung quanh dây đó. Ampe kìm đo dòng điện bằng cách thu nhận từ trường này thông qua gọng kìm khép kín.

Trong một hệ thống điện kín không bị rò rỉ:

• Dòng điện đi vào qua dây Pha (I_L) luôn bằng đúng dòng điện đi về qua dây Trung tính (I_N).
• Hai dòng điện này chạy ngược chiều nhau, tạo ra hai từ trường có độ lớn bằng nhau nhưng ngược chiều.
• Tổng từ trường sinh ra bên trong lòng gọng kìm sẽ triệt tiêu lẫn nhau hoàn toàn về 0.

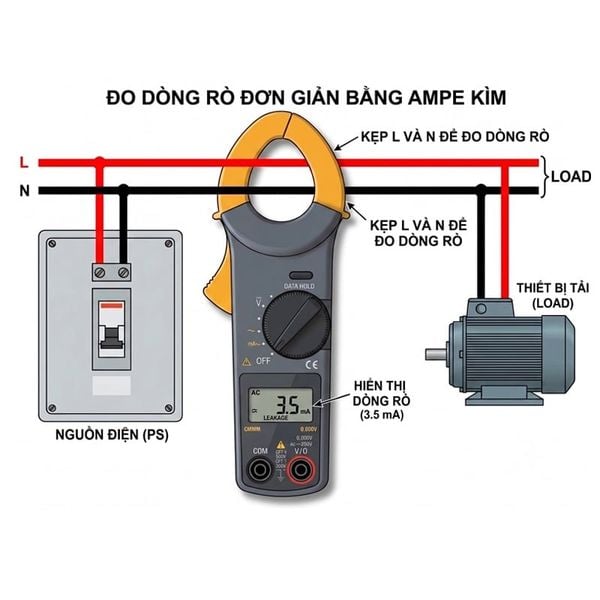

Tại sao kẹp cả 2 dây Pha và Trung tính khi đo dòng rò?

Rất nhiều người thắc mắc tại sao khi kiểm tra dòng rò lại phải kẹp đồng thời cả dây Pha (L) và dây Trung tính (N).

• Nếu chỉ kẹp 1 dây (dây Pha hoặc dây Trung tính): Ampe kìm sẽ đo toàn bộ dòng điện tải đang nuôi thiết bị (ví dụ: 5 A hoặc 10 A), chứ không phát hiện được dòng rò.
• Khi kẹp đồng thời cả dây Pha (L) và dây Trung tính (N) vào lòng gọng kìm:
  • Hệ thống an toàn (Không rò rỉ): Dòng điện đi vào qua dây Pha bằng đúng dòng điện đi về qua dây Trung tính, nhưng chạy ngược chiều nhau. Từ trường do hai dòng điện này sinh ra sẽ triệt tiêu lẫn nhau hoàn toàn. Màn hình hiển thị 0.00 A.
  • Hệ thống bị rò rỉ điện: Một phần dòng điện đã bị thất thoát ra vỏ kim loại hoặc truyền xuống đất, khiến dòng điện đi về qua dây Trung tính nhỏ hơn dòng đi vào từ dây Pha. Sự chênh lệch từ trường còn lại giữa hai dây chính là giá trị dòng rò:

Dòng rò đo được = |Dòng điện qua dây Pha - Dòng điện qua dây Trung tính|

Ví dụ: Trường hợp có dòng rò: Một phần dòng điện đã bị thất thoát ra ngoài (qua vỏ máy, độ ẩm, hoặc cách điện bị kém). Sự chênh lệch giữa dòng vào và dòng ra được ampe kìm tính toán:

Dòng rò đo được = |Dòng điện qua dây Pha - Dòng điện qua dây Trung tính| = 3.5mA

• Ngưỡng cơ thể người bắt đầu cảm nhận được dòng điện là từ khoảng 1 mA. Với mức 3.5mA như vi dụ, nếu bạn vô tình chạm vào vỏ kim loại của thiết bị (khi không đấu dây nối đất), bạn sẽ cảm thấy tê tê hoặc giật nhẹ.
• Trong khi các CB chống giật (ELCB/RCD) gia đình thông thường có dòng ngắt an toàn là 30mA. Nên 3.5 mA kia chưa đủ để làm nhảy CB chống giật

Đây là mức rò rỉ tương đối nhỏ (thường gặp ở các thiết bị có bộ lọc nhiễu EMI như máy tính, điều hòa, hoặc thiết bị bị ẩm nhẹ). Tuy nhiên, nó cho thấy hệ thống cách điện của thiết bị không còn hoàn hảo và cần được kiểm tra bảo trì.

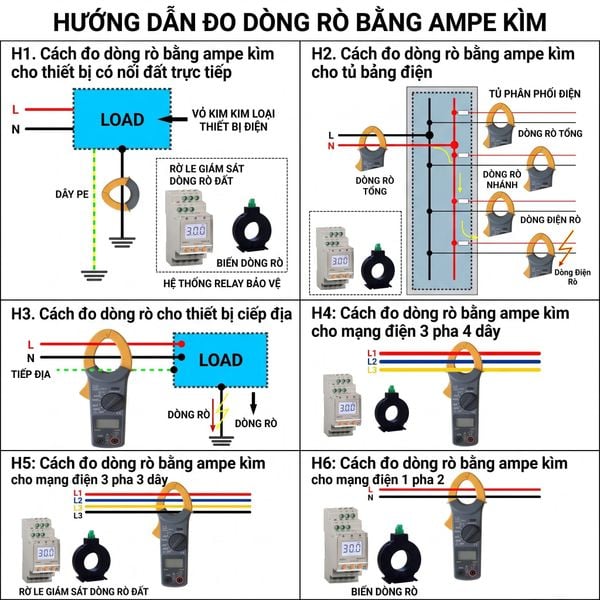

Hướng dẫn cách đo dòng rò bằng ampe kìm thường cho từng hệ thống điện

Dưới đây là chi tiết các cách đo dòng rò bằng Ampe kìm thường dùng ứng dụng cho từng sơ đồ mạng điện thực tế.

1/ Cách đo dòng rò mạng điện 1 pha 2 dây (Thiết bị gia dụng)

Đây là cách đo dòng rò thiết bị gia dụng bằng ampe kìm áp dụng cho tủ lạnh, máy giặt, điều hòa, bình nóng lạnh:

• Bước 1: Bật ampe kìm, xoay núm về thang đo dòng rò (thường ký hiệu là mA hoặc µA). Nếu có phím LPF, hãy kích hoạt để lọc nhiễu.
• Bước 2: Mở hàm kẹp và kẹp đồng thời cả 2 dây (dây Pha L và dây Trung tính N) cấp nguồn cho thiết bị.
• Bước 3: Quan sát màn hình.
  • Nếu màn hình báo 0.00 mA: Thiết bị an toàn.
  • Nếu màn hình hiện giá trị (ví dụ 15.5 mA): Thiết bị đang bị rò rỉ điện ra ngoài.

2/ Cách đo dòng rò mạng điện 3 pha (3 dây và 4 dây)

Áp dụng cho kiểm tra hệ thống điện công nghiệp, tủ bảng điện nhà máy:

• Mạng 3 pha 3 dây (Không có dây Trung tính): Mở gọng kìm và kẹp gộp chung cả 3 dây pha (L1, L2, L3) vào lòng kìm. Số đo hiển thị chính là tổng dòng rò rỉ xuống đất của hệ thống.
• Mạng 3 pha 4 dây (Có dây Trung tính N): Mở gọng kìm và kẹp gộp chung cả 4 dây (L1, L2, L3 và dây N) vào trong gọng kìm. Nếu hệ thống cân bằng và không rò điện, tổng từ trường của 4 dây sẽ bằng 0.

3/ Cách đo dòng rò dây tiếp địa (PE) trực tiếp

Thao tác cách đo dòng rò dây tiếp địa là phương pháp đo trực tiếp vô cùng đơn giản:

• Bước 1: Xác định dây tiếp địa (PE) nối từ vỏ thiết bị/tủ điện xuống cọc đất.
• Bước 2: Mở hàm ampe kìm và chỉ kẹp duy nhất 1 dây tiếp địa (PE) này vào lòng kìm.
• Bước 3: Đọc giá trị trên màn hình. Toàn bộ dòng rò thoát ra vỏ chạy xuống đất sẽ được thiết bị ghi nhận chính xác.

Lưu ý: Không kẹp chung dây PE cùng với dây L và N. Nếu kẹp cả L, N và PE vào lòng kìm, dòng rò đi qua PE sẽ làm cân bằng từ trường với chênh lệch L - N, khiến máy báo kết quả về 0 A (sai sự thật).

Quy trình 5 bước cách tìm dây điện bị rò bằng ampe kìm thường có sẵn

Khi phát hiện Aptomat chống giật trong nhà bị nhảy liên tục mà không rõ nguyên nhân, hãy áp dụng quy trình cách tìm dây điện bị rò bằng ampe kìm thường có sẵn theo 5 bước chuẩn kỹ thuật sau:

1. Bước 1: Tách biệt khu vực sự cố Ngắt toàn bộ các Aptomat nhánh (CB tầng/phòng), chỉ để lại Aptomat tổng. Sau đó bật lại từng CB nhánh để xác định tuyến dây nhánh nào đang làm nhảy CB tổng.
2. Bước 2: Chuẩn bị thiết bị đo dòng rò rỉ điện như Ampe kìm thường (hoặc sử dụng ampe kìm đo dòng rò chuyên dụng). Kiểm tra hàm kẹp sạch sẽ, đóng kín hoàn toàn, chọn thang đo mA.
3. Bước 3: Đo kiểm tra tại tủ điện nhánh Kẹp gộp dây Pha và Trung tính của từng tuyến dây nhánh tại đầu ra CB. Tuyến dây nào hiển thị chỉ số dòng rò vượt quá 15 mA - 30 mA chính là tuyến dây đang gặp sự cố.
4. Bước 4: Sàng lọc từng thiết bị gia dụng Trên tuyến dây bị rò, rút phích cắm của tất cả các thiết bị (tủ lạnh, máy giặt, bình nóng lạnh...). Tiến hành cắm lại từng thiết bị và dùng ampe kìm kẹp 2 dây nguồn để kiểm tra dòng rò bằng ampe kìm loại thường. Thiết bị làm chỉ số dòng rò vọt lên chính là nguyên nhân.
5. Bước 5: Kiểm tra rò rỉ đường dây ngầm Nếu đã rút hết thiết bị mà đo đường dây vẫn báo dòng rò lớn, chứng tỏ lớp cách điện của dây dẫn đi ngầm trong tường đã bị ẩm hỏng hoặc bị rách vỏ.

Giải pháp khắc phục hiệu quả khi phát hiện sự cố rò rỉ điện

Sau khi thực hiện cách kiểm tra dòng rò rỉ điện và xác định được vị trí sự cố, bạn cần tiến hành khắc phục theo các hướng dẫn sau:

• Thay thế hoặc sửa chữa thiết bị hỏng: Đối với thiết bị gia dụng bị rò điện ra vỏ, cần kiểm tra lại bộ phận mayso nhiệt, sấy khô vi mạch hoặc thay thế thiết bị mới nếu đã quá cũ.
• Lắp đặt hệ thống nối đất (Nối dây PE): Đảm bảo vỏ kim loại của tất cả các thiết bị công suất lớn đều được nối với hệ thống cọc tiếp địa chuẩn kỹ thuật.
• Sử dụng Aptomat chống giật (RCD/RCBO): Lắp đặt RCD có dòng tác động 30 mA cho các khu vực sinh hoạt và 10 mA cho các khu vực ẩm ướt (nhà tắm, bể bơi).
• Thay thế đường dây ngầm bị mục hỏng: Nếu phát hiện dây ngầm rò điện, cần luồn lại dây cáp mới có vỏ bọc chống ẩm tốt hơn.

Câu hỏi thường gặp (FAQ) khi đo dòng rò bằng Ampe kìm thông thường

• 1. Đo dòng rò nên chọn ampe kìm thương hiệu nào tốt?

  • Các thương hiệu thiết bị đo dòng rò rỉ điện uy tín hàng đầu hiện nay gồm: Kyoritsu (Model 2433, 2434), Hioki (Model CM4001, 3283), và Fluke (Model 368 FC, 369 FC).

• 2. Dòng rò bao nhiêu là an toàn cho con người?

  • Theo tiêu chuẩn an toàn điện IEC, dòng rò dưới 5 mA được coi là ngưỡng an toàn với thiết bị. Dòng rò từ 30 mA trở lên chạy qua cơ thể người đã có thể gây co giật cơ và nguy hiểm đến tính mạng.

• 3. Có thể dùng đồng hồ vạn năng để đo dòng rò không?

  • Có thể đo bằng đồng hồ vạn năng qua chức năng đo dòng điện microAmpere (µA), nhưng bạn phải đấu nối tiếp que đo vào mạch điện. Phương pháp này phức tạp, mất thời gian và nguy hiểm hơn nhiều so với việc dùng ampe kìm kẹp ngoài dây dẫn.
