Cách đo thông mạch bằng Ampe kìm và kiểm tra diode chuẩn kỹ thuật

Đo thông mạch và kiểm tra diode là 2 kỹ năng kiểm tra điện căn bản nhưng vô cùng quan trọng đối với bất kỳ thợ điện, kỹ sư bảo trì hay người đam mê kỹ thuật điện tử tự sửa chữa tại nhà. Một mạch điện bị đứt ngầm hay một con diode bị chập có thể khiến toàn bộ hệ thống tê liệt, thậm chí gây ra nguy cơ cháy nổ nghiêm trọng.

Hiện nay, ampe kìm hiện đại không chỉ dùng để kẹp đo dòng điện xoay chiều hay một chiều mà còn tích hợp đầy đủ các chức năng đo điện trở, thông mạch phát tiếng bíp và kiểm tra diode chuyên dụng. Bài viết này sẽ hướng dẫn bạn chi tiết cách đo thông mạch bằng ampe kìm và phương pháp kiểm tra diode sống hay chết một cách chuẩn xác, an toàn và dễ thực hiện nhất.

1. Đo thông mạch là gì và tầm quan trọng trong sửa chữa điện

1.1 Khái niệm đo thông mạch (Continuity Test)

Đo thông mạch (kiểm tra tính liên tục của mạch điện) là phương pháp dùng thiết bị đo để kiểm tra xem một đường dẫn điện, một đoạn dây hay một linh kiện có tạo thành một mạch kín (closed circuit) hoàn chỉnh hay không.

Về bản chất, thiết bị đo điện này sẽ bơm một dòng điện một chiều cực nhỏ qua 2 đầu que đo và đo điện trở giữa 2 điểm tiếp xúc:

• Nếu điện trở cực thấp (thường dưới mức 30Ω – 50Ω tùy dòng máy), mạch được coi là thông suốt, thiết bị sẽ phát ra tiếng chuông kêu “bíp” liên tục.
• Nếu điện trở vô cùng lớn hoặc hở mạch (Open Loop - ký hiệu OL trên màn hình), dòng điện không thể đi qua, nghĩa là mạch đã bị ngắt / đứt.

1.2 Khi nào cần đo thông mạch bằng ampe kìm?

Bạn nên thực hiện phép đo thông mạch trong các tình huống thực tế sau:

• Kiểm tra dây cáp và dây nguồn: Phát hiện tình trạng dây nguồn quạt, tủ lạnh, dây sạc laptop hoặc tai nghe bị đứt ngầm bên trong dù lớp vỏ cao su bên ngoài vẫn nguyên vẹn.
• Kiểm tra tình trạng cầu chì và công tắc: Xác định nhanh cầu chì nhiệt, cầu chì ống còn nguyên vẹn hay đã cháy; công tắc bật/tắt có đóng tiếp điểm tốt hay không.
• Kiểm tra tiếp điểm rơ-le và cuộn dây: Đánh giá cuộn hút động cơ, cuộn cảm biến còn dẫn điện tốt hay đã cháy đứt.
• Kiểm tra chất lượng mối hàn và đường mạch in (PCB): Phát hiện các mối hàn nguội, đường mạch đồng trên bo mạch điện tử bị nứt, đứt gãy trong quá trình hoạt động.

2. Hướng dẫn cách đo thông mạch bằng ampe kìm với 3 bước chuẩn xác

Quy trình đo thông mạch bằng ampe kìm rất đơn giản và trực quan nếu bạn tuân thủ đúng 3 bước kỹ thuật chuẩn sau đây:

Bước 1: Cài đặt chế độ và thang đo phù hợp trên ampe kìm

• Xoay núm vặn trung tâm của ampe kìm về thang đo Điện trở (Ω).
• Nhấn nút chức năng chuyển đổi (thường có tên là Select hoặc Mode) trên thân máy cho đến khi trên màn hình LCD xuất hiện biểu tượng sóng âm thanh (hình loa nhỏ hoặc ký hiệu phát sóng giống wifi). Ở một số dòng máy, thang đo thông mạch và thang đo diode nằm chung một vị trí lựa chọn.

Bước 2: Kết nối que đo chính xác vào cổng thiết bị

• Cắm đầu que đo màu đen vào cổng chung ký hiệu COM (Common - cực âm).
• Cắm đầu que đo màu đỏ vào cổng đo điện áp/điện trở ký hiệu VΩ hoặc VΩHz.
• Đảm bảo các đầu giắc cắm được ghim chặt, không bị lỏng lẻo để tránh sai số đo.

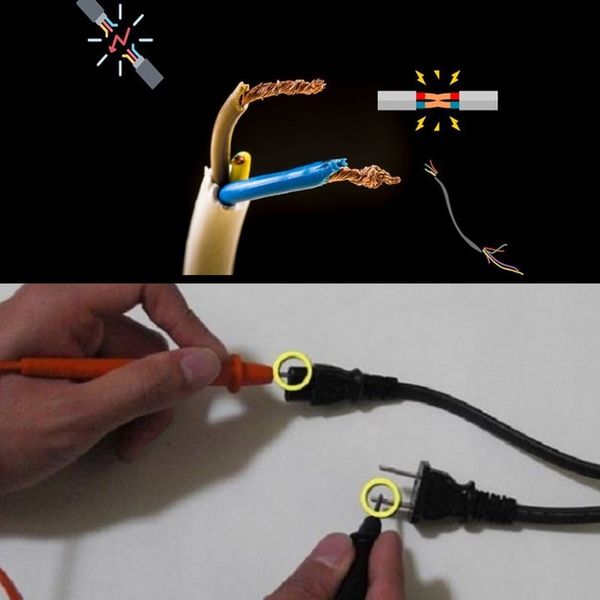

Bước 3: Tiến hành tiếp xúc điểm đo và đọc kết quả

• Chập trực tiếp hai đầu kim đo que đỏ và que đen vào nhau trước: Nếu ampe kìm phát ra tiếng kêu “bíp” dứt khoát và màn hình hiển thị điện trở xấp xỉ 0.0Ω, thiết bị đo đang hoạt động hoàn hảo.
• Đặt hai đầu que đo tiếp xúc trực tiếp vào hai đầu đoạn dây, hai chân công tắc hoặc hai điểm trên mạch cần kiểm tra.
• Phân tích kết quả hiển thị:
  1. Trường hợp 1 (Mạch thông suốt - Tốt): Thiết bị phát ra tiếng kêu “bíp” liên tục, màn hình hiển thị giá trị điện trở rất nhỏ (từ 0.0Ω đến vài Ohm). Điều này chứng minh dây dẫn hoặc linh kiện còn nguyên vẹn, không bị đứt.
  2. Trường hợp 2 (Mạch hở/đứt - Hỏng): Thiết bị hoàn toàn im lặng, không có tiếng kêu bíp, trên màn hình hiển thị chữ OL (Open Loop) hoặc số 1 ở góc ngoài cùng bên trái. Điều này chứng tỏ mạch đã bị đứt rời, tiếp điểm hỏng hoặc dây nguồn bị đứt ngầm.

Lưu ý: Phép đo thông mạch là phép đo không phân cực, nghĩa là bạn có thể đổi chiều que đo đỏ và que đo đen cho nhau mà kết quả nhận được vẫn hoàn toàn giống nhau.

3. Những nguyên tắc an toàn bắt buộc khi đo thông mạch bằng Ampe kìm

Thao tác đo thông mạch bằng Ampe kìm tuy dễ nhưng tiềm ẩn rủi ro hỏng thiết bị và nguy hiểm nếu người thực hiện chủ quan. Hãy ghi nhớ các nguyên tắc vàng sau:

• Tuyệt đối ngắt hoàn toàn nguồn điện: Trước khi đặt que đo vào bất kỳ điểm nào, phải rút phích cắm nguồn thiết bị hoặc ngắt aptomat (CB). Nếu đo thông mạch trên mạch đang có điện áp, dòng điện ngoài sẽ phá hủy vi mạch bên trong ampe kìm hoặc gây nổ que đo.
• Xả hết điện tích trong tụ điện: Trong các bộ nguồn xung, tụ lọc nguồn cao áp vẫn có thể lưu trữ điện áp hàng trăm Volt sau khi ngắt điện. Hãy dùng điện trở xả tụ hoặc bóng đèn sợi đốt để xả kiệt điện năng trong tụ trước khi đo.
• Hiện tượng tiếng bíp ngắn khi gặp tụ điện: Khi kiểm tra hai điểm mà giữa chúng có mắc song song tụ điện, ampe kìm có thể kêu “bíp” một tiếng ngắn rồi im lặng và hiển thị số Ω tăng dần đến OL. Đây là hiện tượng bình thường do dòng điện thử của ampe kìm đang nạp vào tụ điện, không phải lỗi của mạch.
• Đo độc lập (Cách ly linh kiện): Khi kiểm tra công tắc hoặc dây dẫn nằm trong bo mạch phức tạp, hãy nhấc ít nhất một chân của linh kiện ra khỏi mạch để tránh hiện tượng dòng đo đi vòng qua các linh kiện song song khác gây báo thông mạch ảo.

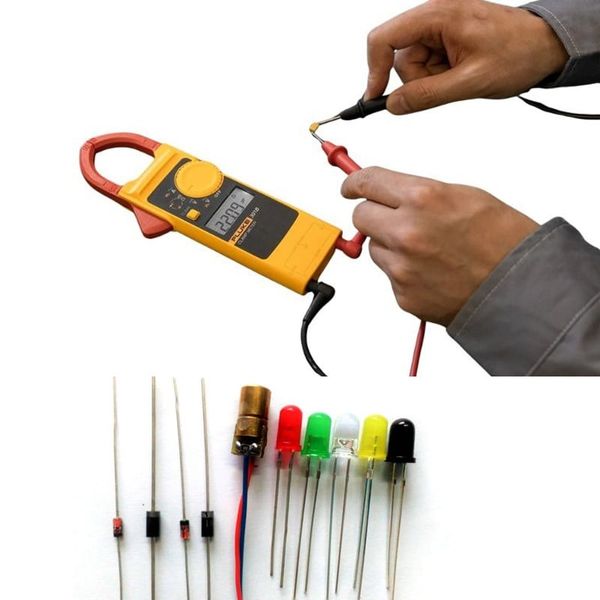

4. Hướng dẫn cách kiểm tra Diode bằng Ampe kìm chi tiết

Bên cạnh đo thông mạch, tính năng kiểm tra Diode bán dẫn (Diode Test) trên ampe kìm là công cụ đắc lực để chẩn đoán hư hỏng trong các bộ nguồn, mạch sạc, biến tần và mạch chỉnh lưu.

4.1 Diode là gì và cách nhận diện cực Anode (A) – Cathode (K)

Diode (đi-ốt) là linh kiện bán dẫn có cấu tạo gồm một mối nối P-N, chỉ cho phép dòng điện chạy qua theo một chiều duy nhất từ cực dương (Anode - A) sang cực âm (Cathode - K) và chặn hoàn toàn dòng điện chạy theo chiều ngược lại.

Cách nhận diện cực của Diode thông thường (loại chân cắm cắm xuyên lỗ):

• Trên thân diode hình trụ tròn, đầu có dải vạch màu trắng, bạc hoặc đen in sát mép là cực âm (Cathode - K). Đầu còn lại không có vạch là cực dương (Anode - A).
• Với Diode phát quang (LED): Chân dài hơn là cực Anode (dương), chân ngắn hơn là cực Cathode (âm). Phía bên trong chóa LED, bản cực kim loại nhỏ là Anode, bản cực hình lá cờ lớn hơn là Cathode.

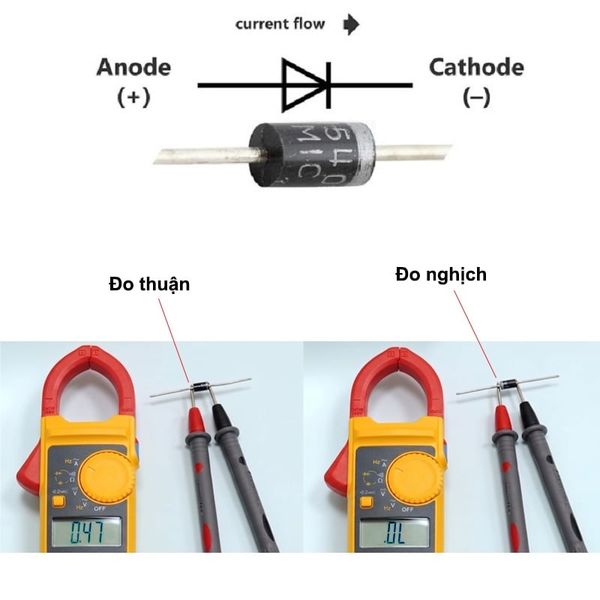

4.2 Quy trình đo Diode theo chiều phân cực thuận và nghịch

Để đánh giá chính xác một con diode còn hoạt động tốt hay đã hỏng, bạn bắt buộc phải thực hiện cả hai phép đo: Phân cực thuận và Phân cực nghịch.

• Bước 1: Chuẩn bị thiết bị
  • Cắm que đen vào cổng COM, que đỏ vào cổng VΩ.
  • Xoay núm vặn về thang đo có biểu tượng Diode (hình mũi tên trỏ vào một vạch thẳng đứng). Bấm nút Select nếu ký hiệu này dùng chung với thang đo điện trở/thông mạch.
  • Tháo rời Diode khỏi mạch điện để tránh sai lệch thông số do các linh kiện xung quanh.
• Bước 2: Phép đo phân cực thuận (Forward Bias)
  • Chạm que đỏ vào cực dương (Anode) của diode.
  • Chạm que đen vào cực âm (Cathode) của diode.
  • Quan sát giá trị điện áp hiển thị trên màn hình (đây là giá trị điện áp rơi thuận VF tính bằng đơn vị Volt hoặc miliVolt).
• Bước 3: Phép đo phân cực nghịch (Reverse Bias)
  • Đảo ngược vị trí que đo: Chạm que đỏ vào cực âm (Cathode) của diode.
  • Chạm que đen vào cực dương (Anode) của diode.
  • Quan sát giá trị hiển thị trên màn hình máy đo.

4.3 Cách đọc kết quả: Phân biệt Diode sống, chập, đứt hoặc rò điện

Dựa trên kết quả hiển thị của hai lần đo, bạn có thể đưa ra kết luận chính xác về tình trạng của Diode:

• Trường hợp Diode TỐT (Bình thường):
  • Đo chiều thuận: Màn hình hiển thị mức điện áp rơi tiêu chuẩn. Đối với Diode Silic (loại phổ biến nhất như 1N4007, 1N5408), điện áp rơi nằm trong khoảng 0.5V đến 0.7V (hoặc 500mV - 700mV). Đối với Diode Germanium hoặc Diode Schottky, điện áp rơi khoảng 0.2V đến 0.3V.
  • Đo chiều nghịch: Màn hình hiển thị chữ OL (Open Loop) hoặc số 1, báo hiệu Diode chặn hoàn toàn dòng điện ngược.
• Trường hợp Diode bị CHẬP (Ngắn mạch - Shorted):
  • Cả hai chiều đo thuận và nghịch đều hiển thị điện áp gần bằng 0V (khoảng 0.000V đến 0.040V) và ampe kìm có thể phát ra tiếng kêu “bíp” liên tục. Điều này có nghĩa lớp bán dẫn bên trong đã bị đánh thủng hoàn toàn, biến diode thành một đoạn dây dẫn. Linh kiện này đã hỏng và bắt buộc phải thay thế.
• Trường hợp Diode bị ĐỨT (Hở mạch - Open):
  • Cả hai chiều đo thuận và đo nghịch đều hiển thị chữ OL (hoặc số 1). Mối nối bán dẫn bên trong đã bị cháy đứt, không còn khả năng dẫn điện theo bất kỳ chiều nào.
• Trường hợp Diode bị RÒ (Leakage):
  • Khi đo chiều thuận thì vẫn có giá trị điện áp rơi, nhưng khi đo chiều nghịch màn hình không hiện OL mà lại xuất hiện một giá trị điện áp hoặc số đọc nào đó. Điều này cho thấy Diode đã bị suy giảm phẩm chất, để dòng điện rò rỉ qua chiều ngược, không còn khả năng chỉnh lưu an toàn.

5. Câu hỏi thường gặp khi đo thông mạch bằng Ampe kìm và kiểm tra Diode (FAQ)

• Câu hỏi 1: Tôi có thể đo thông mạch mà không cần nhìn vào màn hình ampe kìm không?
  • Trả lời: Có thể. Tính năng đo thông mạch được thiết kế kèm còi báo (Buzzer) phát ra âm thanh tiếng “bíp” to, rõ ràng giúp kỹ thuật viên dễ dàng kiểm tra liên tục ở những góc khuất, tủ điện chật hẹp hoặc trên cao mà không cần trực tiếp nhìn vào màn hình.
• Câu hỏi 2: Tại sao ampe kìm hiển thị OL khi đo thông mạch một đoạn dây dài?
  • Trả lời: Nếu đoạn dây bình thường, điện trở của nó chỉ khoảng 0.1Ω - 2Ω. Màn hình hiển thị OL đồng nghĩa với việc đoạn dây đó đã bị đứt ngầm ở một vị trí nào đó dọc theo chiều dài dây, bạn cần tìm điểm đứt hoặc thay dây mới.
• Câu hỏi 3: Có thể dùng thang đo thông mạch để kiểm tra Diode được không?
  • Trả lời: Thang đo thông mạch chỉ cấp điện áp rất nhỏ và chỉ kiểm tra điện trở thuần. Mặc dù khi đo chiều thuận thang thông mạch có thể phát tiếng bíp trên một số loại diode Schottky, nhưng nó không thể đo chính xác điện áp rơi (VF) và không thể phát hiện tình trạng rò rỉ dòng điện ngược. Do đó, bạn luôn luôn nên chuyển sang thang đo Diode chuyên dụng để có kết quả chuẩn xác nhất.
• Câu hỏi 4: Có thể đo diode trực tiếp trên bo mạch mà không cần nhổ chân không?
  • Trả lời: Trong nhiều trường hợp, việc đo trực tiếp trên mạch có thể cho kết quả sai lệch do diode đang mắc song song với cuộn cảm, biến áp hoặc điện trở giá trị nhỏ. Để chẩn đoán chính xác 100%, bạn nên dùng mỏ hàn hút thiếc và nhấc ít nhất một chân của diode ra khỏi mạch trước khi tiến hành đo.

6. Nơi cung cấp Ampe kìm có chức năng kiểm tra thông mạch và Diode

Nắm vững cách đo thông mạch bằng ampe kìm và kỹ năng kiểm tra Diode sẽ giúp bạn giải quyết đến 80% các bài toán dò tìm sự cố điện gia dụng cũng như thiết bị điện tử công nghiệp. Hãy luôn ghi nhớ quy tắc an toàn số 1:

Cắt nguồn điện - Xả sạch tụ - Kiểm tra que đo trước khi vận hành.
