Cách đo tụ điện bằng Ampe kìm đo tụ chính xác và an toàn

Tụ điện là linh kiện thụ động đóng vai trò lưu trữ năng lượng, lọc nhiễu nguồn và hỗ trợ khởi động động cơ trong hầu hết các thiết bị điện tử, điện lạnh cũng như hệ thống điện công nghiệp. Khi máy móc gặp sự cố không quay, nguồn điện chập chờn hoặc hệ số công suất suy giảm, kiểm tra tụ điện là bước chẩn đoán quan trọng hàng đầu.

Nhiều người dùng thường nghĩ chỉ có đồng hồ vạn năng mới đo được linh kiện này. Tuy nhiên, các dòng ampe kìm đa năng hiện nay hoàn toàn có thể đo chính xác giá trị điện dung của tụ điện. Thiết bị đo ANH PHÁT sẽ hướng dẫn chi tiết cách đo tụ điện bằng Ampe kìm đo tụ chuẩn kỹ thuật, an toàn và dễ áp dụng nhất.

1. Ampe kìm có đo được tụ điện không? Cách nhận biết thiết bị đo có hỗ trợ không

Câu trả lời là CÓ, Ampe kìm có đo được tụ điện, nhưng tính năng này chỉ có trên 1 số dòng Ampe kìm điện tử có trang bị chức năng đo.

Ampe kìm nguyên bản được thiết kế với cơ chế cảm ứng từ để đo dòng điện xoay chiều (AC) hoặc một chiều (DC) thông qua gọng kẹp không tiếp xúc. Đối với các model thiết bị đo điện hiện đại, nhà sản xuất tích hợp thêm mạch đo thông số qua Cổng cắm que đo (phụ kiện), giúp thiết bị đo thêm được Điện trở, Tần số, Điện áp và Điện dung (Capacitance) của Tụ điện.

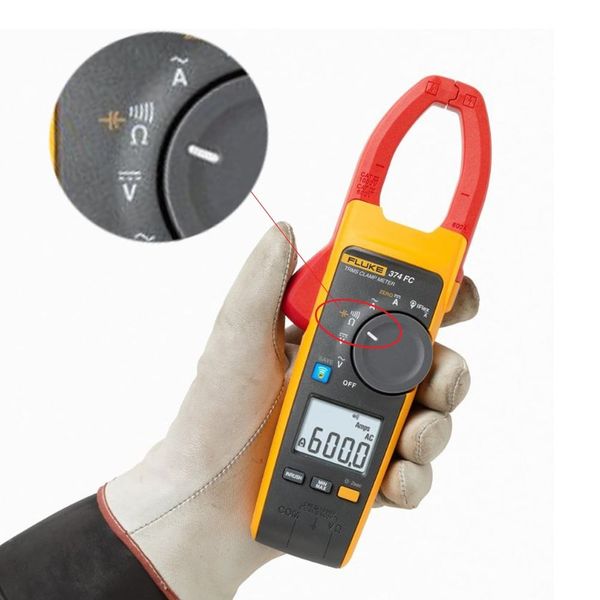

1.1 Dấu hiệu nhận biết Ampe kìm có thang đo điện dung (đo tụ)

Để biết ampe kìm của bạn có chức năng đo tụ hay không, hãy quan sát các chi tiết trên thân máy:

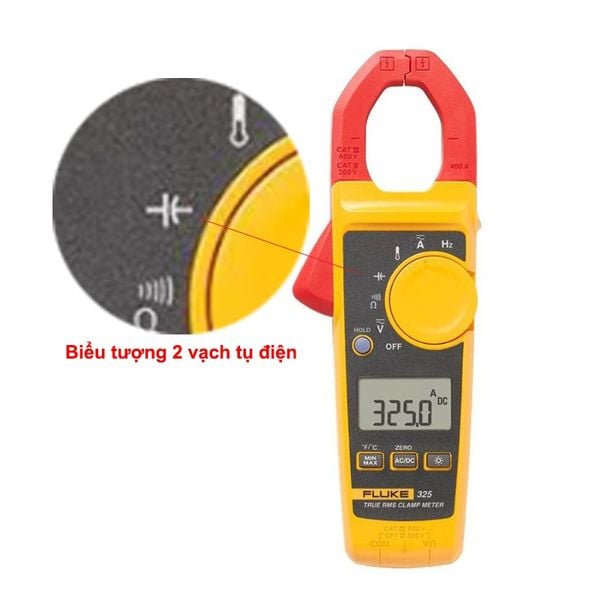

• Ký hiệu trên mặt số núm xoay: Có biểu tượng 2 vạch tụ điện (hai vạch song song hoặc một vạch thẳng kèm một vạch cong), chữ CAP, hoặc ký hiệu đơn vị F (Farad: µF, nF, mF).
• Nút bấm chức năng (Select / Function): Trên các dòng máy tự động chuyển thang (Auto-ranging), thang đo tụ điện thường tích hợp chung vị trí với thang đo Diode, Thông mạch hoặc Điện trở (Ω). Bạn chỉ cần bấm nút chuyển đổi đến khi màn hình xuất hiện đơn vị nF hoặc µF.
• Thông số trong sách hướng dẫn: Xem lại tài liệu kỹ thuật của máy có ghi rõ dải đo điện dung (ví dụ: từ 0.1 µF đến 2000 µF hoặc cao hơn).

Nếu Ampe kìm của bạn chỉ có các nấc thang đo A (Ampe) và V (Volt), thiết bị không thể đo trực tiếp giá trị Farad của tụ điện tử bằng que đo. Tuy nhiên, bạn vẫn có thể dùng gọng kẹp dòng của máy để kiểm tra gián tiếp tụ bù hạ thế trong tủ điện công nghiệp.

1.2 Ưu điểm khi sử dụng ampe kìm đo tụ để kiểm tra tụ điện

• Tiện lợi tại hiện trường: Thợ điện chỉ cần mang duy nhất một thiết bị nhỏ gọn để vừa kẹp đo tải động cơ, vừa cắm que kiểm tra nhanh tụ ngậm, tụ đề máy lạnh, máy bơm.
• Độ chính xác cao: Các dòng ampe kìm đo tụ điện thế hệ mới từ các thương hiệu như Fluke, Hioki, Kyoritsu cho kết quả đo điện dung ổn định, sai số thấp và phản hồi nhanh.
• Đa nhiệm: Hỗ trợ kiểm tra từ các linh kiện tụ lọc trên bo mạch cho đến kiểm tra dàn tụ bù 3 pha công suất lớn.

2. Quy trình xả điện cho tụ - Bước bắt buộc trước khi đo

Xả tụ trước khi đo - đây là nguyên tắc an toàn nghiêm ngặt mà bất kỳ kỹ thuật viên nào cũng phải tuân thủ trước khi kết nối thiết bị đo vào hai cực của tụ điện.

2.1 Nguy cơ hỏng thiết bị và mất an toàn khi không xả tụ

Tụ điện tích trữ năng lượng dưới dạng điện trường. Ngay cả khi thiết bị đã được rút phích cắm hoặc ngắt cầu dao, tụ điện (đặc biệt là tụ ngậm quạt, tụ khởi động máy nén lạnh, tụ lọc nguồn sơ cấp) vẫn có thể lưu giữ điện áp lên tới 300V – 450V trong nhiều giờ.

• Làm cháy thiết bị đo: Điện áp cao tồn dư khi phóng ngược vào cổng cắm que đo của ampe kìm đo tụ sẽ làm nổ cầu chì bảo vệ, phá hủy bộ biến đổi ADC bên trong hoặc gây liệt vi xử lý.
• Gây nguy hiểm cho người thao tác: Chạm tay vào chân tụ chưa xả có thể dẫn đến giật điện nguy hiểm, co giật cơ hoặc bỏng do phóng tia lửa điện.

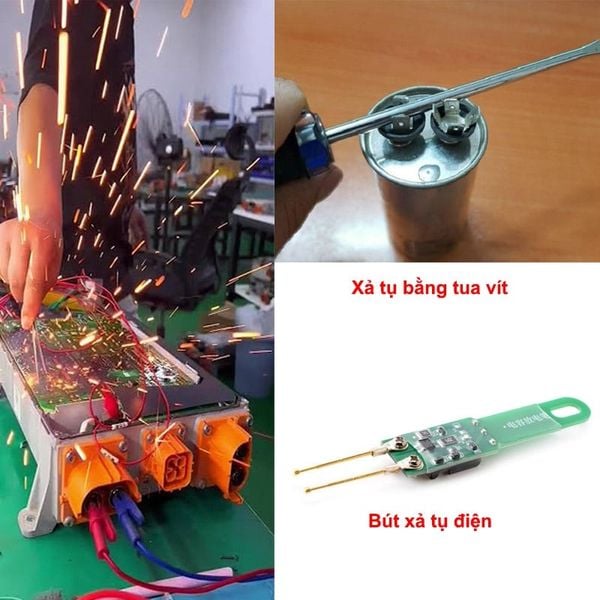

2.2 Hai phương pháp xả điện an toàn cho tụ nhỏ và tụ cao áp

Cách 1: Xả tụ bằng tô vít cách điện (Dành cho tụ điện tử nhỏ, điện áp dưới 50V)

• Chuẩn bị 1 chiếc tô vít có phần tay cầm bọc nhựa hoặc cao su cách điện nguyên vẹn, không nứt vỡ.
• Cầm chắc phần chuôi cách điện, tuyệt đối không chạm ngón tay vào phần thân kim loại của tô vít.
• Đặt đầu kim loại của tô vít tiếp xúc đồng thời vào cả hai chân của tụ điện để tạo ngắn mạch xả điện.
• Giữ tiếp xúc trong khoảng 3 đến 5 giây để điện tích tiêu tán hoàn toàn.

Cách 2: Xả tụ bằng điện trở xả hoặc bóng đèn tải (Khuyến nghị cho tụ cao áp, tụ máy lạnh, tụ nguồn lớn)

• Chuẩn bị 1 điện trở công suất sứ (khoảng 1 kΩ đến 10 kΩ, công suất từ 5W đến 10W) hoặc 1 bóng đèn sợi đốt 220V có gắn sẵn 2 đầu dây bọc cách điện.
• Chạm hai đầu dây của điện trở hoặc bóng đèn vào hai cực của tụ điện.
• Năng lượng tích trữ trong tụ sẽ giải phóng an toàn dưới dạng nhiệt hoặc làm sáng nhẹ bóng đèn sợi đốt trong vài giây mà không gây nổ hồ quang, không làm hỏng chân linh kiện.

3. Hướng dẫn cách đo tụ điện bằng ampe kìm qua 5 bước chuẩn kỹ thuật

Sau khi đã hoàn tất bước xả điện an toàn, bạn tiến hành đo giá trị điện dung theo trình tự 5 bước dưới đây:

Bước 1: Chuyển núm xoay sang thang đo điện dung (CAP / Ký hiệu Farad)

• Cắm đầu que đo màu đen vào cổng COM trên ampe kìm.
• Cắm đầu que đo màu đỏ vào cổng có ký hiệu V/Ω/CAP.
• Xoay núm chọn thang đo về vị trí biểu tượng tụ điện hoặc chữ CAP. Nếu là thang đo đa năng, nhấn nút Select/Mode đến khi màn hình hiển thị đơn vị đo là nF hoặc µF.

Bước 2: Nhấn nút REL để triệt tiêu điện dung ký sinh dây que đo

• Khi để hở hai đầu que đo ngoài không khí, ampe kìm đo tụ có độ nhạy cao thường hiển thị một giá trị điện dung nhỏ (khoảng vài pF đến vài nF) do cảm ứng giữa hai dây dẫn que đo.
• Giữ hai đầu kim đo tách rời nhau, không chạm vào bất kỳ vật dẫn nào, sau đó nhấn nút REL (Relative) trên thân máy.
• Màn hình sẽ lập tức cân bằng về giá trị 0.00, loại bỏ hoàn toàn sai số của dây đo, giúp kết quả đo tụ chuẩn xác tuyệt đối.

Bước 3: Tách rời tụ điện khỏi mạch nguồn

• Rút nguồn điện chính của thiết bị cần kiểm tra.
• Nhấc ít nhất một chân của tụ điện ra khỏi bo mạch (bằng mỏ hàn chì hoặc rút giắc cắm nối).
• Nếu để nguyên tụ trên bo mạch, đồng hồ sẽ đo điện dung tương đương của cả hệ thống mạch song song xung quanh, dẫn đến kết quả sai lệch hoàn toàn.

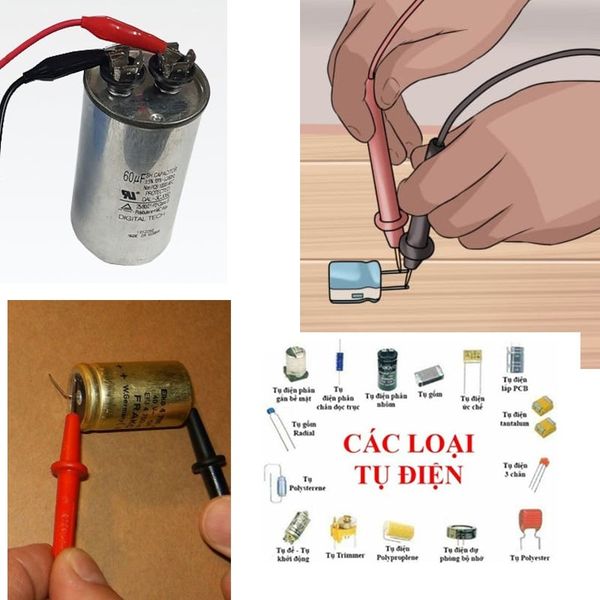

Bước 4: Kết nối que đo chuẩn xác theo từng loại tụ

• Đối với tụ phân cực (Tụ hóa DC): Thân tụ có in dải sọc kèm dấu trừ (-) chỉ định cực âm, chân âm thường ngắn hơn chân dương. Bạn chạm que đo màu đỏ vào chân dương (+) và que đo màu đen vào chân âm (-) của tụ.
• Đối với tụ không phân cực (Tụ gốm, tụ film, tụ quạt bàn, tụ đề AC): Loại tụ này không phân biệt cực tính. Bạn có thể đặt que đo màu đỏ và que đo màu đen vào bất kỳ chân nào của tụ.
• Thao tác tay: Tì chắc chắn mũi kim que đo vào chân kim loại của tụ. Không dùng hai tay giữ trực tiếp vào hai đầu kim đo kim loại.

Bước 5: Đọc và đánh giá kết quả hiển thị trên màn hình

• Chờ khoảng 2 đến 5 giây để ampe kìm nạp dòng vi sai và hiển thị kết quả ổn định. Các tụ có dung lượng lớn (hàng nghìn µF) có thể cần thời gian phản hồi lâu hơn một chút.
• Tụ còn hoạt động tốt: Giá trị đo được hiển thị xấp xỉ bằng thông số danh định in trên thân vỏ tụ, nằm trong phạm vi dung sai cho phép (thường là ±5% hoặc ±10%). Ví dụ: Tụ quạt 2.0 µF có dung sai ±5%, đo được từ 1.90 µF đến 2.10 µF là tụ hoàn toàn đạt chuẩn.
• Tụ bị khô, giảm dung lượng: Giá trị hiển thị thấp hơn nhiều so với thông số in trên vỏ (ví dụ: tụ 15 µF nhưng chỉ đo được 3 µF). Trường hợp này tụ đã bị suy hao chất điện phân, cần thay mới.
• Tụ bị đứt mạch bên trong: Màn hình hiển thị giá trị bằng 0 hoặc nhảy số lung tung không cố định.
• Tụ bị chập, thủng cách điện: Màn hình hiển thị ký hiệu OL (Overload), báo hiệu tụ đã bị ngắn mạch hai cực.

4. Phương pháp kiểm tra tụ bù hạ thế đang vận hành bằng ampe kìm

Đối với tủ điện có tụ bù 3 pha công nghiệp trong các nhà máy, việc tháo từng bình tụ ra để đo điện dung bằng que đo rất tốn thời gian và làm gián đoạn sản xuất. Do đó, phương pháp tối ưu là sử dụng gọng kẹp của Ampe kìm để đo dòng điện cảm ứng trực tiếp khi hệ thống đang vận hành.

4.1 Nguyên lý kiểm tra gián tiếp qua dòng điện cảm ứng từ

Khi tụ bù 3 pha được cấp điện áp lưới chuẩn và hoạt động bình thường, dòng điện xoay chiều chạy qua từng pha của tụ sẽ tương ứng với công suất định mức của bình tụ đó. Bằng cách kẹp ampe kìm đo dòng điện thực tế chạy qua từng dây pha và đối chiếu với dòng điện lý thuyết, kỹ thuật viên sẽ biết chính xác bình tụ đó còn tốt, bị nổ ruột hay đứt cầu chì bảo vệ.

4.2 Công thức tính dòng điện lý thuyết của tụ bù 3 pha

Dòng điện định mức của tụ bù 3 pha hạ thế được tính bằng công thức:

I = Q / (U × √3)

Trong đó:

• I: Cường độ dòng điện định mức của tụ (đơn vị: Ampe - A).
• Q: Công suất phản kháng danh định in trên nhãn tụ (đơn vị: Var, chú ý quy đổi 1 kVAR = 1000 VAR).
• U: Điện áp dây định mức của lưới điện (thường là 380V hoặc 400V).
• √3: Căn bậc hai của 3 (xấp xỉ bằng 1.732).

Ví dụ tính toán cụ thể:

• Bình tụ bù 3 pha có công suất Q = 10 kVAR, điện áp lưới đo được là U = 400V.
• Dòng điện lý thuyết: I = 10000 / (400 × 1.732) ≈ 14.43 A.

4.3 Quy trình 4 bước kẹp dòng kiểm tra dàn tụ bù công nghiệp

• Bước 1: Chuẩn bị thiết bị và bảo hộ: Trang bị găng tay cách điện hạ thế, kính bảo hộ. Cài đặt ampe kìm sang thang đo dòng xoay chiều ACA, dải đo tối thiểu từ 50A trở lên. Ưu tiên sử dụng ampe kìm có tính năng True-RMS để đo chính xác khi có sóng hài.
• Bước 2: Kiểm tra trạng thái đóng cắt của tủ điện: Quan sát bộ điều khiển tụ bù tự động (PFR) xem cấp tụ cần đo đang đóng (ON) hay ngắt (OFF). Đảm bảo hệ thống phụ tải đang hoạt động ổn định.
• Bước 3: Thực hiện kẹp dòng từng pha: Mở gọng ampe kìm và kẹp lần lượt vào từng dây pha (Pha R, Pha S, Pha T) cấp riêng cho bình tụ đó. Chú ý chỉ kẹp duy nhất 1 sợi dây pha vào giữa tâm vòng kẹp, tuyệt đối không kẹp chung 2 hoặc 3 sợi dây cùng lúc.
• Bước 4: Đánh giá tình trạng hoạt động:
  • Tụ hoạt động bình thường: Dòng điện đo được ở cả 3 pha cân bằng nhau và đạt từ 90% đến 105% dòng lý thuyết (với bình 10 kVAR ở ví dụ trên, dòng đo thực tế từ 13A đến 15A là đạt chuẩn).
  • Tụ hỏng hoặc đứt cầu chì/hỏng contactor: Dòng điện đo được bằng 0A hoặc nhỏ hơn 3A.
  • Tụ bị suy hao dung lượng: Dòng điện giữa các pha lệch nhau lớn hoặc cả 3 pha đều giảm sâu (ví dụ chỉ còn 6A – 8A).
  • Tụ bị quá tải sóng hài: Dòng điện đo được cao vượt mức định mức (> 18A), bình tụ có hiện tượng nóng ran, phồng nắp an toàn hoặc phát tiếng kêu rè rè.

5. Những sai lầm thường gặp khiến kết quả đo bị sai lệch

Để tránh đưa ra các kết luận sai lệch khi kiểm tra tụ điện, bạn cần lưu ý các lỗi phổ biến sau:

• Chạm tay vào đầu kim que đo: Cơ thể người mang điện dung tự nhiên (khoảng 100 pF đến 200 pF) và điện trở sinh học. Nếu dùng tay giữ chặt hai đầu kim loại khi đo, ampe kìm sẽ đo tổng điện dung mắc song song giữa tụ và cơ thể, gây sai số nghiêm trọng đối với các tụ dung lượng nhỏ.
• Không xả tụ trước khi kết nối que đo: Điện tích dư khiến bộ vi xử lý của ampe kìm bị treo, nhảy số liên tục hoặc báo quá tải ảo.
• Đo tụ trực tiếp trên bo mạch: Các linh kiện điện trở, cuộn cảm, diode nằm song song trên mạch sẽ làm sai lệch đường nạp xả của ampe kìm, khiến giá trị Farad hiển thị không còn đúng với thực tế của riêng tụ đó.
• Kẹp nhầm dây nguồn tổng của tủ bù: Khi kẹp ampe kìm đo tụ để kiểm tra tụ bù, nhiều thợ kỹ thuật kẹp nhầm vào dây cấp nguồn tổng của cả tủ phân phối thay vì dây nhánh đi riêng vào từng bình tụ, dẫn đến việc đo phải dòng điện của toàn bộ tải nhà máy.
• Đo dòng tụ bù khi hệ thống điện non tải: Khi phụ tải quá thấp, hệ số công suất tự nhiên đã đạt yêu cầu, bộ điều khiển sẽ ngắt contactor khiến dòng qua tụ bằng 0A. Nếu đo vào thời điểm này sẽ dễ kết luận nhầm là bình tụ bị hỏng.

6. Câu hỏi thường gặp khi đo tụ điện bằng Ampe kìm đo tụ (FAQ)

Màn hình ampe kìm báo chữ "OL" có phải tụ đã hỏng?

Ký hiệu OL (Overload) xuất hiện trong 2 trường hợp chính:

• Tụ đã hỏng: Tụ điện bị đánh thủng lớp cách điện bên trong dẫn đến ngắn mạch (chập hai chân), điện trở giữa hai cực bằng 0 Ω.
• Vượt dải đo của máy: Giá trị điện dung thực tế của tụ lớn hơn dải đo tối đa mà ampe kìm cho phép đo (ví dụ: tụ 10000 µF nhưng ampe kìm chỉ hỗ trợ tối đa 4000 µF).

Dung sai cho phép khi đo tụ điện là bao nhiêu phần trăm?

Mỗi loại tụ điện đều có ký hiệu mức dung sai định mức ghi trên thân:

• Ký hiệu chữ J: Mức dung sai cho phép là ±5%
• Ký hiệu chữ K: Mức dung sai cho phép là ±10%
• Ký hiệu chữ M: Mức dung sai cho phép là ±20% Nếu kết quả đo từ ampe kìm nằm trong biên độ này so với giá trị danh định thì tụ vẫn dùng tốt. Nếu dung lượng sụt giảm quá 15% – 20% so với thông số gốc, linh kiện đã bị lão hóa và nên thay thế để tránh làm hỏng động cơ.

Các dòng ampe kìm đo tụ điện chính xác được tin dùng hiện nay?

Để phục vụ công việc đo kiểm tra tụ điện chuyên nghiệp, bạn có thể tham khảo một số dòng máy nổi bật:

• Fluke (Mỹ): Fluke 324, Fluke 325, Fluke 376 FC, Fluke 381
  • Dải đo tụ: 100 µF – 1.000 µF (dòng 32x) hoặc lên đến 1.000 µF (dòng 37x/381). Độ chính xác cực cao, chuẩn an toàn CAT IV.
• Hioki (Nhật Bản): Hioki CM4371-50, Hioki CM4373-50, Hioki CM4141-50
  • Dải đo tụ: 1 µF – 1.000 µF. Đo True-RMS nhanh, chống bụi/nước IP54, hoạt động từ -25°C đến 65°C. (Lưu ý: Dòng 3280-10F không có đo tụ).
• Kyoritsu (Nhật Bản): Kyoritsu 2046R, Kyoritsu 2056R, Kyoritsu 2055
  • Dải đo tụ: 400 nF – 4.000 µF. Rất bền bỉ, phổ biến trong nhà máy và trạm bảo trì. (Lưu ý: Dòng 2002PA/2200 không có đo tụ).
• Apech (Đài Loan): Apech AC-216, Apech AC-286
  • Dải đo tụ: Lên đến 4.000 µF – 10.000 µF. Giá mềm, chống cháy khi đo nhầm thang, thợ điện lạnh HVAC rất chuộng.
• Lutron (Đài Loan): Lutron CM-9930R, Lutron CM-9940
  • Dải đo tụ: Từ nF đến hàng nghìn µF. Đa năng, tích hợp thêm nhiều thang đo điện tử và môi trường.
• Victor (Trung Quốc): Victor DM6016+, Victor 6056A
  • Dải đo tụ: Lên đến 2.000 µF – 20 mF. Chi phí đầu tư thấp, phù hợp kiểm tra tụ quạt, tụ đề motor dân dụng.
• Deree (Đài Loan): Deree DE-3110, Deree DE-3116
  • Dải đo tụ: 40 nF – 40 mF. Thiết kế nhỏ gọn, thang đo tụ rất rộng.
• Center (Đài Loan): Center 200, Center 262
  • Dải đo tụ: Tích hợp thang đo điện dung chuyên dụng cho kiểm tra tủ điều khiển và mạch điện.

Nơi cung cấp Ampe kìm có khả năng đo tụ điện

Đo tụ điện bằng Ampe kìm đo tụ là kỹ năng cơ bản nhưng vô cùng thiết thực đối với bất kỳ ai làm việc trong ngành điện - điện tử. Chỉ cần ghi nhớ 3 nguyên tắc then chốt:

1. Luôn xả sạch điện tích trong tụ
2. Nhấc tụ ra khỏi mạch khi đo que
3. Sử dụng tính năng REL để loại bỏ sai số dây đo

Bạn sẽ luôn thu được kết quả đo lường chính xác, an toàn và chuyên nghiệp nhất. Các dòng Ampe kìm có trang bị tính năng đo tụ điện phù hợp theo nhu cầu sử dụng, chính hãng từ thương hiệu FLUKE, APECH, LUTRON, VICTOR, KYORITSU, HIOKI.... với đầy đủ chứng nhận CO/CQ, giá cả cạnh tranh và bảo hành uy tín, quý khách có thể liên hệ ngay với Công Ty TNHH Thương Mại Sản Xuất ANH PHÁT. Là nhà phân phối thiết bị đo lường hàng đầu tại Việt Nam, ANH PHÁT cam kết hỗ trợ kỹ thuật chuyên sâu, tư vấn tận tình và mang lại sự an tâm tuyệt đối cho mọi khách hàng.
