Cách dùng Ampe kìm đo dòng 4-20mA chuẩn không cắt dây PLC

Trong các hệ thống tự động hóa công nghiệp, tín hiệu analog 4-20mA DC là chuẩn truyền thông tin cậy hàng đầu giữa các bộ chuyển đổi (transmitter áp suất, nhiệt độ, lưu lượng) về bộ điều khiển PLC/DCS. Việc kiểm tra và xử lý sự cố trên các mạch vòng dòng điện (current loop) này đòi hỏi tính liên tục cao.

Phương pháp đo nối tiếp truyền thống bắt buộc phải cắt dây hoặc tháo domino, dễ làm gián đoạn dây chuyền và kích hoạt dừng máy ngoài ý muốn. Sử dụng ampe kìm đo dòng 4-20mA chuyên dụng là giải pháp tối ưu giúp kỹ sư đo kiểm trực tiếp, chuẩn xác mà không cần ngắt mạch.

1. Vì sao cần dùng ampe kìm đo dòng 4-20mA chuyên dụng?

1.1. Đặc thù của tín hiệu điều khiển 4-20mA trong công nghiệp

Khác với các dòng điện xoay chiều công suất lớn trong hệ thống động lực, tín hiệu 4-20mA là dòng điện một chiều (DC) có cường độ cực nhỏ:

• Mức 4.00 mA: Đại diện cho mức đáy (0.0% dải đo - Zero scale).
• Mức 20.00 mA: Đại diện cho mức đỉnh (100.0% dải đo - Full scale).
• Khả năng chống nhiễu cao: Nhờ đặc tính dòng điện, tín hiệu không bị suy hao điện áp theo chiều dài dây dẫn, dễ dàng truyền xa hàng trăm mét trong nhà máy.

1.2. Hạn chế của ampe kìm thông thường và phương pháp đo nối tiếp

• Ampe kìm thông thường: Được thiết kế để đo dòng điện xoay chiều hoặc một chiều công suất lớn (từ 0.1A đến hàng trăm Ampe). Thiết bị này không có độ phân giải microampe (µA) để nhận biết các biến thiên nhỏ ở dải miliampe (mA).
• Phương pháp đo nối tiếp bằng đồng hồ vạn năng: Phải tháo rời dây tín hiệu để đưa que đo vào mạch. Hành động này làm hở mạch vòng, khiến PLC mất tín hiệu đầu vào, dễ kích hoạt cảnh báo lỗi hệ thống hoặc làm dừng toàn bộ dây chuyền sản xuất liên tục.

Sử dụng Ampe kìm đo dòng 4-20mA chuyên dụng (milliamp process clamp meter) giúp giải quyết triệt để các rủi ro trên, giúp rút ngắn thời gian chẩn đoán sự cố.

2. Nguyên lý hoạt động của Ampe kìm mA (Process Clamp Meter)

Khác với Ampe kìm đo AC sử dụng biến dòng CT (Current Transformer), các dòng Ampe kìm đo mA công nghiệp (như Fluke 771 / 772 / 773 hoặc Kyoritsu 2500) sử dụng cảm biến hiệu ứng Hall (Hall Effect Sensor) loại có độ nhạy cao kết hợp lõi từ chuyên biệt:

• Thiết bị cảm ứng từ trường tĩnh cực kỳ nhỏ sinh ra từ dòng điện (DC) chạy qua lõi dây dẫn.
• Mạch khuếch đại vi sai bên trong sẽ biến đổi từ trường này thành giá trị dòng điện hiển thị trên màn hình với độ phân giải lên đến 0.01 mA hoặc 0.001 mA.

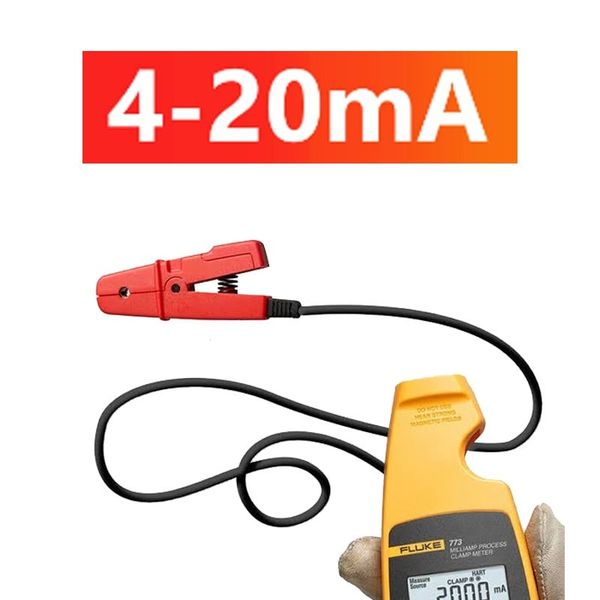

• Thiết kế đầu kìm nhỏ, có thể tháo rời dây nối dài để luồn lách vào các máng cáp và tủ điện chật hẹp.

3. Hướng dẫn 4 bước đo dòng 4-20mA bằng ampe kìm không ngắt mạch

Để thu được kết quả đo chuẩn xác, kỹ sư cần thực hiện đúng quy trình 4 bước sau:

3.1. Bước 1: Khởi động và chỉnh Zero loại bỏ từ dư

Cảm biến Hall rất nhạy với từ trường Trái Đất và từ trường xung quanh tủ điện. Trước khi kẹp dây:

• Bật nguồn thiết bị và giữ đầu kìm cố định theo hướng vuông góc chuẩn bị đo.
• Khi chưa kẹp vào dây, nhấn nút ZERO để màn hình hiển thị chính xác mức 0.00 mA.

Lưu ý: Cần nhấn Zero lại mỗi khi thay đổi góc cầm hoặc đổi vị trí tủ điện.

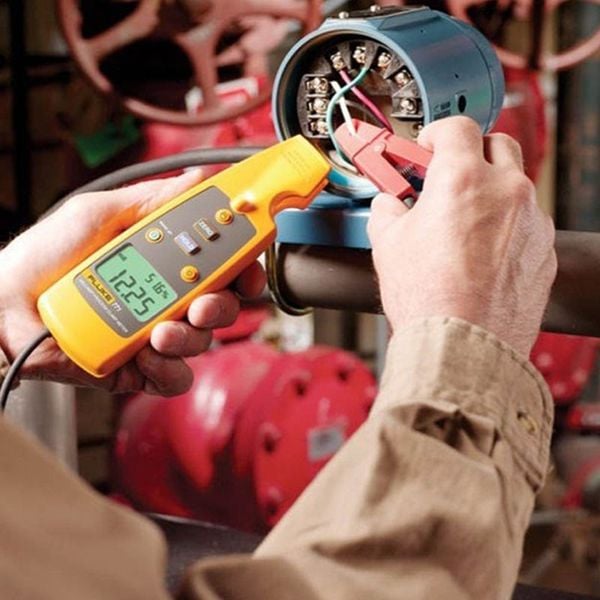

3.2. Bước 2: Kẹp hàm đo vào duy nhất một sợi dây tín hiệu

• Xác định cặp dây tín hiệu của vòng lặp (gồm dây dương (+) và dây âm (-)).
• Chỉ chọn duy nhất một sợi dây tín hiệu cần kiểm tra, mở kìm và kẹp vào dây dẫn đó.
• Tuyệt đối không kẹp đồng thời cả 2 dây, vì từ trường dòng đi và dòng về sẽ tự triệt tiêu, khiến đồng hồ hiển thị xấp xỉ 0.00 mA.

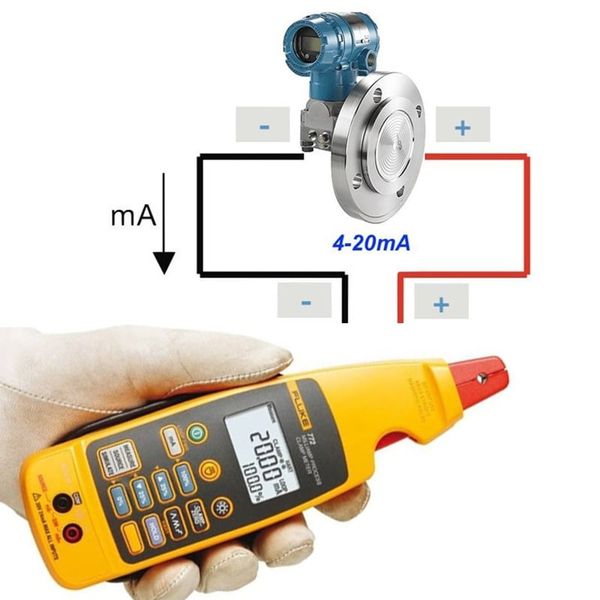

3.3 Bước 3: Kẹp hàm đo và chú ý chiều mũi tên dòng điện

• Trên đầu kìm luôn có mũi tên chỉ hướng dòng điện.
• Nếu chiều mũi tên hướng từ cực dương (+) về cực âm (-), màn hình hiển thị giá trị dòng điện mang dấu dương (+).
• Nếu kẹp ngược chiều mũi tên, màn hình hiển thị dấu âm (-). Giá trị độ lớn dòng điện vẫn hoàn toàn chính xác.

3.4 Bước 4: Đọc giá trị mA và đối chiếu tỷ lệ % Span

Màn hình Ampe kìm sẽ hiển thị song song 2 thông số:

• Giá trị dòng mA thực tế: Độ phân giải chuẩn 0.01 mA.
• Tỷ lệ phần trăm (% Span): Tương ứng với dải 4-20mA (4.00 mA = 0.0%, 12.00 mA = 50.0%, 20.00 mA = 100.0%).
• So sánh giá trị mA này với thông số cơ học thực tế của cảm biến (nhiệt độ, áp suất, mức bồn) để đánh giá độ chính xác của transmitter.

4. Bảng tham chiếu trạng thái tín hiệu 4-20mA theo chuẩn NAMUR NE43

Khi kiểm tra bằng ampe kìm, các mức giá trị đo được sẽ phản ánh trực tiếp tình trạng của mạch vòng điều khiển:

5. Các dòng Ampe kìm đo dòng 4-20mA tiêu biểu

Trong công nghiệp, để đo kẹp tín hiệu 4-20mA DC, thiết bị bắt buộc phải có độ phân giải tối thiểu 0.01 mA (10 µA) và cảm biến Hall chuyên biệt cho dòng DC siêu nhỏ. Dưới đây là phân loại chính xác theo đúng danh mục sản phẩm thực tế của từng hãng:

5.1. Nhóm Ampe kìm đo dòng 4-20mA DC chuyên dụng (Chuẩn xác 100%)

Đây là những hãng sản xuất đúng dòng milliamp process clamp meter (kẹp dây đo trực tiếp không cần cắt mạch, độ phân giải 0.01 mA, chuyên cho vòng lặp tín hiệu):

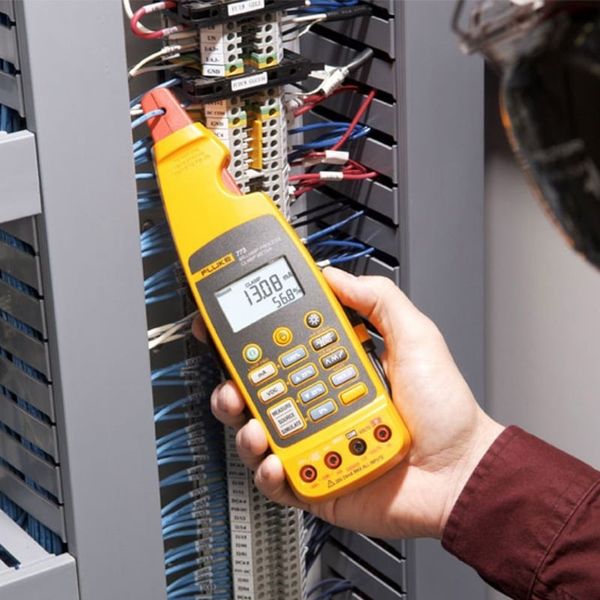

• Fluke (Mỹ): Dòng sản phẩm dẫn đầu thị trường với Fluke 771 (chuyên đo kẹp), Fluke 772 (đo kẹp + phát dòng mA) và Fluke 773 (đo kẹp + phát mA + đo/phát áp 0-10V).

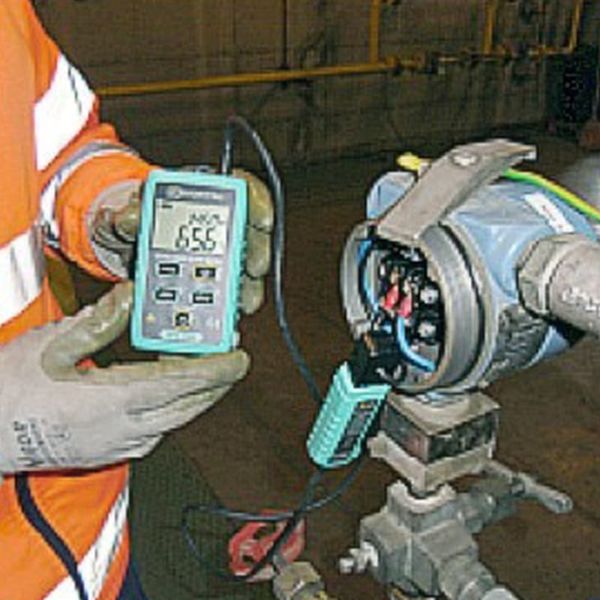

• Kyoritsu (Nhật Bản): Dòng Kyoritsu 2500 và Kyoritsu 2510 (có Bluetooth/Data logging), kìm kẹp siêu nhỏ 6mm, chuyên đo tín hiệu 4-20mA DC với độ phân giải 0.01 mA.

5.2. Nhóm Ampe kìm mini đo dòng DC nhỏ / dòng rò (Chỉ đo ước lượng, không đạt chuẩn hiệu chuẩn)

Các hãng này có ampe kìm đo dòng DC nhỏ nhưng độ phân giải thường chỉ đạt mức 0.1 mA đến 1 mA (không đủ chi tiết để kiểm tra sai số của transmitter 4-20mA vốn tính bằng 0.01 mA):

• Center Technology (Đài Loan): Dòng Center 223, Center 232 là ampe kìm đo dòng rò DC/AC (độ phân giải 0.1 mA / 1 mA), thường dùng để kiểm tra rò điện hoặc tải nhỏ hơn là kiểm tra vòng lặp analog.

5.3. Nhóm thiết bị hiệu chuẩn phát / đo mA bằng que cắm (Process Calibrator - Bắt buộc ngắt mạch)

Các thương hiệu này có thiết bị đo / phát dòng 4-20mA rất tốt nhưng ở dạng máy hiệu chuẩn dùng que cắm nối tiếp, KHÔNG PHẢI ampe kìm kẹp không ngắt dây:

• Victor (Trung Quốc): Rất mạnh về thiết bị hiệu chuẩn tín hiệu quá trình (như Victor 71A, Victor 04+, Victor 78) dùng que cắm phát/đo mA, nhưng hãng không có dòng ampe kìm chuyên dụng kẹp mA DC như Fluke 771.
• AZ Instrument (Đài Loan): Sản xuất các bộ hiệu chuẩn nguồn dòng/áp cầm tay và thiết bị đo môi trường, thao tác đo/phát mA thông qua cọc cắm dây.
• Lutron (Đài Loan): Dòng Lutron CM-9940, DL-9954 là ampe kìm đo dòng tải thông thường và dòng rò AC, dải đo lớn, không thiết kế chuyên biệt cho vòng lặp miliampe.
• Apech / Deree (Đài Loan): Cung cấp các dòng ampe kìm mini đo dòng tải DC/AC dân dụng và công nghiệp cơ bản, không có model kẹp chuyên dụng cho tín hiệu điều khiển 4-20mA.

6. Những lưu ý kỹ thuật để tránh sai số khi dùng Ampe kìm đo dòng 4-20mA thực tế

• Vệ sinh hàm kẹp: Luôn đảm bảo bề mặt tiếp xúc của hàm kẹp sạch sẽ, không bám bụi bẩn hay gỉ sét để khép kín mạch từ hoàn toàn.
• Đặt dây ở tâm kẹp: Căn chỉnh sợi dây nằm chính giữa rãnh cảm biến để hạn chế sai số do lệch tâm từ trường.
• Tránh xa nguồn nhiễu: Không để đầu kìm sát gần các biến tần, cuộn kháng hay cáp động lực 3 pha công suất lớn.
• Sử dụng chức năng HOLD: Khóa giá trị đo khi làm việc ở các vị trí góc khuất hoặc tủ điện trên cao trước khi đưa máy ra ngoài đọc số liệu.

7. Câu hỏi thường gặp khi dùng Ampe kìm đo dòng 4-20mA (FAQ)

1. Ampe kìm đo dòng 4-20mA có làm gián đoạn tín hiệu gửi về PLC không?
   • Trả lời: Hoàn toàn không. Thiết bị đo dựa trên nguyên lý cảm ứng từ trường bên ngoài vỏ bọc cách điện nên mạch vòng luôn kín, tín hiệu gửi về PLC/DCS liên tục 100%.
2. Tại sao khi đo màn hình lại hiển thị giá trị âm (ví dụ: -12.00 mA)?
   • Trả lời: Do đầu kìm đang kẹp ngược với chiều mũi tên chỉ hướng dòng điện. Giá trị độ lớn 12.00 mA vẫn hoàn toàn chính xác, bạn chỉ cần đảo chiều kìm nếu muốn màn hình hiện số dương.
3. Khi nào cần dùng đến tính năng phát dòng (Source mA)?
   • Trả lời: Khi bạn muốn kiểm tra độc lập kênh Analog Input của PLC hoặc thử nghiệm mở đóng góc van điều khiển mà không cần lắp cảm biến thực tế.

8. Chỗ bán Ampe kìm mA có khả năng đo dòng 4-20mA chính xác

Sử dụng ampe kìm đo dòng 4-20mA chuyên dụng là phương pháp bảo trì thông minh, giúp tiết kiệm thời gian và đảm bảo an toàn tuyệt đối cho hệ thống điều khiển tự động hóa.

Tùy thuộc vào nhu cầu thực tế, doanh nghiệp có thể lựa chọn model đo kẹp thuần túy (Fluke 771) cho công tác kiểm tra định kỳ, hoặc các dòng tích hợp phát tín hiệu (Fluke 772, Fluke 773) phục vụ cho việc cân chỉnh, hiệu chuẩn chuyên sâu.

Nếu bạn đang tìm kiếm một chiếc Ampe kìm mA có chức năng đo dòng 4-20mA, hãy ưu tiên các dòng thiết bị đo chính hãng từ những thương hiệu uy tín hàng đầu FLUKE, APECH, LUTRON, VICTOR, KYORITSU, HIOKI.... với đầy đủ chứng nhận CO/CQ, giá cả cạnh tranh và bảo hành uy tín, quý khách có thể liên hệ ngay với Công Ty TNHH Thương Mại Sản Xuất ANH PHÁT. Là nhà phân phối thiết bị đo lường hàng đầu tại Việt Nam, ANH PHÁT cam kết hỗ trợ kỹ thuật chuyên sâu, tư vấn tận tình và mang lại sự an tâm tuyệt đối cho mọi khách hàng.
