Cách sử dụng Ampe kìm đo dòng 1 chiều DC chuẩn kỹ thuật

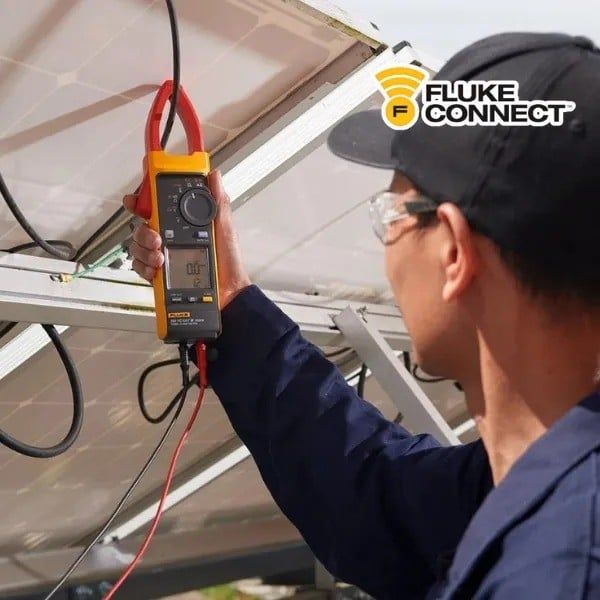

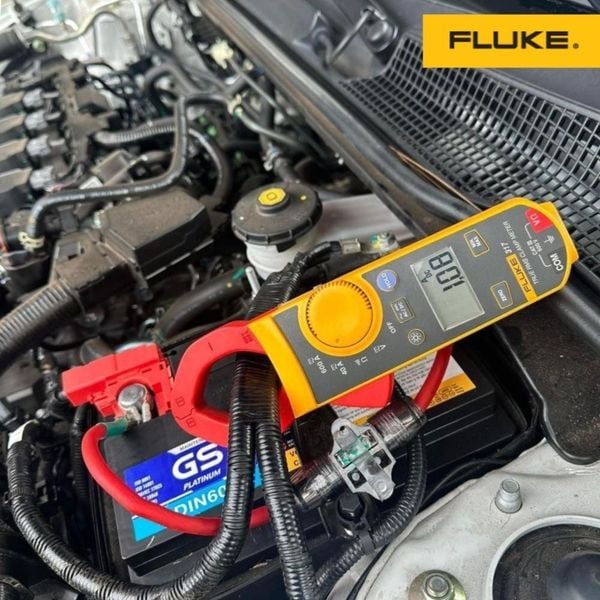

Đo dòng điện một chiều (DC) trên các hệ thống điện mặt trời, pin lưu trữ, ắc quy ô tô hay mạch điện công nghiệp là công việc thường ngày của kỹ sư và thợ điện. Tuy nhiên, không ít người gặp tình trạng đo sai số lớn, màn hình nhảy số liên tục hoặc thiết bị đo điện báo kết quả bằng 0.

Nguyên nhân phần lớn xuất phát từ việc hiểu chưa đúng nguyên lý và thao tác sai kỹ thuật. Bài viết này sẽ hướng dẫn bạn toàn bộ quy trình sử dụng ampe kìm đo dòng 1 chiều một cách chính xác, an toàn và chuyên nghiệp nhất.

1. Ampe kìm có đo được dòng điện 1 chiều không?

Câu trả lời là CÓ, tuy nhiên không phải bất kỳ chiếc Ampe kìm nào trên thị trường cũng sở hữu tính năng này, chỉ những thiết bị chuyên dụng được trang bị cảm biến hiệu ứng Hall (Hall Effect) mới có khả năng nhận diện từ trường tĩnh và đo lường chuẩn xác dòng điện một chiều (DC).

1.1 Sự khác biệt cơ bản giữa đo dòng AC và DC

Ampe kìm đo dòng xoay chiều (AC) dựa trên nguyên lý biến dòng (Current Transformer - CT). Khi dòng AC chạy qua dây dẫn, nó sinh ra từ trường biến thiên, tạo ra một dòng điện cảm ứng bên trong cuộn dây của ngàm kẹp.

Ngược lại, dòng điện một chiều (DC) là dòng electron di chuyển theo một hướng cố định với cường độ ổn định, chỉ sinh ra từ trường tĩnh. Do từ trường không biến thiên theo thời gian, hiện tượng cảm ứng điện từ không xảy ra, khiến các loại ampe kìm AC thông thường hoàn toàn "vô hiệu" trước dòng DC.

Xem thêm: So sánh Ampe kìm AC/DC và AC

1.2 Nguyên lý cảm biến hiệu ứng Hall trên Ampe kìm đo DC

Để đo được dòng 1 chiều mà không cần cắt dây hay ngắt mạch, các dòng Ampe kìm đo dòng 1 chiều chuyên dụng được tích hợp cảm biến hiệu ứng Hall (Hall Effect Sensor) đặt tại khe hở của lõi từ.

• Khi dòng điện DC chạy qua dây dẫn, nó tạo ra một từ trường tĩnh tỷ lệ thuận với cường độ dòng điện.
• Cảm biến Hall nằm trong ngàm kẹp sẽ phát hiện mật độ từ thông này và sinh ra một điện áp tỷ lệ (Hall Voltage).
• Mạch vi xử lý của ampe kìm sẽ tính toán điện áp này và chuyển đổi thành chỉ số Ampe (A) hiển thị trực tiếp trên màn hình LCD.

Lưu ý: Chỉ những Ampe kìm được trang bị cảm biến Hall mới có khả năng đo dòng điện 1 chiều DC.

2. Cách nhận biết ampe kìm có chức năng đo dòng DC

Trước khi tiến hành đo đạc, bạn cần chắc chắn thiết bị trên tay có hỗ trợ tính năng đo DC thông qua các dấu hiệu trực quan sau:

• Ký hiệu trên núm xoay chuyển mạch: Tìm biểu tượng chữ A đi kèm với một nét gạch liền phía trên và các nét đứt đoạn phía dưới (A⎓ hoặc ký hiệu DCA). Nếu trên núm chỉ có duy nhất ký hiệu A~ (chữ A kèm dấu ngã), đó là máy chỉ đo được dòng xoay chiều AC.

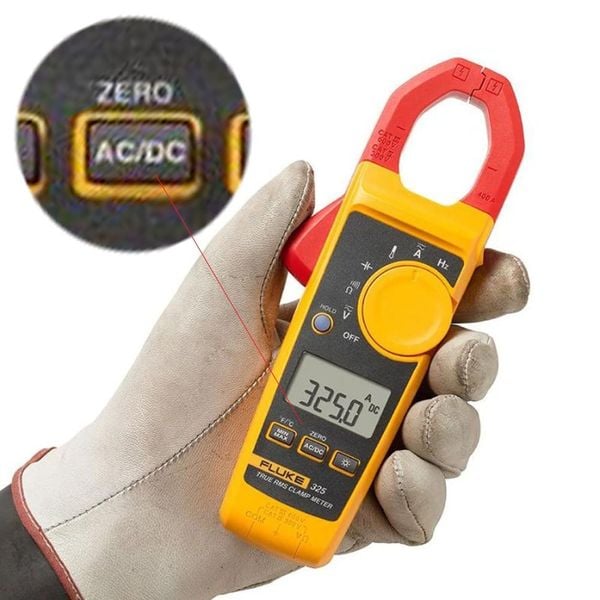

• Sự xuất hiện của nút ZERO hoặc REL (Relative): Do cảm biến Hall rất nhạy cảm với từ trường Trái Đất và từ trường xung quanh, máy đo DC bắt buộc phải có nút ZERO hoặc REL để khử từ dư trước mỗi lần đo.
• Thông số kỹ thuật từ nhà sản xuất: Kiểm tra catalog hoặc thân máy với các thông số như "AC/DC Clamp Meter" cùng dải đo dòng DC (ví dụ: 40A / 400A / 1000A DC).

3. 5 bước hướng dẫn đo dòng điện 1 chiều bằng Ampe kìm hiệu quả

Để phép đo diễn ra trơn tru, chính xác và không gây hư hại cho thiết bị hay mạch điện, hãy thực hiện tuần tự theo 5 bước chuẩn kỹ thuật dưới đây:

Bước 1: Chọn thang đo dòng điện một chiều (DCA)

• Xoay núm vặn về vị trí đo dòng điện A⎓ hoặc DCA.
• Nếu ampe kìm có dải đo tự động (Auto-ranging), máy sẽ tự chọn thang phù hợp. Nếu là máy chọn thang thủ công (Manual-ranging), bạn nên gạt về dải đo cao nhất dự kiến để bảo vệ thiết bị, sau đó hạ dần xuống thang nhỏ hơn để có độ phân giải tối ưu.

Bước 2: Bấm nút ZERO / REL để khử từ trường dư

Đây là thao tác sống còn quyết định độ chính xác khi đo DC:

• Giữ ampe kìm ở nguyên vị trí chuẩn bị đo (hướng ngàm kẹp về phía dây dẫn nhưng chưa kẹp vào).
• Quan sát màn hình: Bạn sẽ thấy màn hình hiển thị một vài số lẻ (ví dụ: 0.15A, 0.3A) do ảnh hưởng của từ trường môi trường.
• Nhấn nút ZERO hoặc REL: Màn hình sẽ lập tức được bù trừ và đưa về giá trị 0.00A.

Bước 3: Xác định và kẹp đúng một sợi dây dẫn

• Bóp cần gạt để mở ngàm kẹp, đưa duy nhất 1 sợi dây dẫn (dây cực dương + hoặc dây cực âm -) vào bên trong lòng ngàm.
• Thả cần gạt từ từ để hàm kẹp đóng kín hoàn toàn.
• Căn chỉnh sao cho sợi dây nằm ở vị trí chính giữa ngàm kẹp (thường có các vạch định tâm đánh dấu trên đầu kẹp) để cảm biến Hall nhận từ trường đồng đều nhất.

Bước 4: Đọc giá trị và giải mã dấu trừ (-) trên màn hình

• Quan sát giá trị hiển thị ổn định trên màn hình LCD.
• Hiện tượng xuất hiện dấu âm (-A): Nếu màn hình hiển thị giá trị âm (ví dụ: -15.4A), điều này không có nghĩa là thiết bị bị hỏng hay dòng điện có vấn đề. Dấu trừ chỉ cho biết chiều dòng điện thực tế đang chạy ngược với chiều mũi tên quy ước in trên hàm kẹp của ampe kìm. Giá trị độ lớn dòng điện (15.4A) vẫn hoàn toàn chính xác.

Bước 5: Giữ dữ liệu (HOLD) và ngắt kết nối an toàn

• Nếu đo ở những vị trí góc khuất, khó nhìn màn hình, hãy nhấn nút HOLD để đóng băng giá trị đo, sau đó rút kìm ra ngoài để đọc thông số.
• Mở hàm kẹp, rút dây dẫn ra và xoay núm vặn về vị trí OFF để tiết kiệm pin và bảo vệ máy.

4. Các lỗi sai phổ biến gây sai số lớn khi đo dòng 1 chiều

Rất nhiều người dùng gặp lỗi sai số hoặc kết quả không như ý do phạm phải những thói quen sau:

• Kẹp đồng thời cả 2 dây (dây âm và dây dương): Trong một mạch điện kín, dòng điện đi ra từ cực dương và trở về cực âm với độ lớn bằng nhau nhưng ngược chiều. Khi kẹp cả 2 dây, từ trường của hai dây sẽ tự triệt tiêu lẫn nhau, khiến ampe kìm luôn hiển thị 0.00A. Bạn bắt buộc phải tách rời dây đôi và chỉ kẹp 1 sợi duy nhất.
• Quên bấm nút ZERO / REL trước khi kẹp: Cảm biến Hall rất nhạy với từ trường nền. Nếu không bấm Zero, giá trị hiển thị cuối cùng sẽ bị cộng dồn hoặc trừ bớt một lượng từ dư, gây sai số từ vài trăm mA đến vài Ampe.
• Để hở ngàm kẹp hoặc bụi bẩn bám ở khe tiếp xúc: Bất kỳ khe hở nào ở mặt tiếp xúc của ngàm kẹp cũng làm gián đoạn mạch từ, khiến cảm biến Hall đọc sai hoàn toàn. Hãy luôn giữ ngàm kẹp sạch sẽ và đóng khít.
• Đo gần nguồn gây nhiễu từ mạnh: Đặt ampe kìm quá sát các biến tần (inverter), máy biến áp hoặc động cơ đang chạy có thể khiến cảm biến Hall bị nhiễu loạn.
• Pin máy bị yếu: Khi biểu tượng pin yếu xuất hiện trên màn hình, mạch tham chiếu điện áp bên trong sẽ không còn ổn định, dẫn đến tình trạng số nhảy liên tục.

5. Gợi ý các thương hiệu Ampe kìm đo dòng DC uy tín, chất lượng

6. Câu hỏi thường gặp khi sử dụng Ampe kìm đo dòng 1 chiều DC (FAQ)

Có thể dùng ampe kìm AC để đo dòng DC được không?

• KHÔNG. Ampe kìm thuần AC dùng biến dòng CT, chỉ hoạt động khi có từ trường biến thiên. Đo dòng DC bắt buộc phải dùng ampe kìm AC/DC có cảm biến Hall, vấn đề thuộc về phần cứng thiết bị.

Tại sao khi chưa kẹp vào dây, màn hình Ampe kìm DC vẫn hiển thị số?

• Đó là do cảm biến Hall đang thu nhận từ trường Trái Đất và từ trường tĩnh từ các thiết bị xung quanh. Đây là hiện tượng vật lý bình thường, bạn chỉ cần hướng ngàm về phía cần đo và bấm nút ZERO (hoặc REL) là màn hình sẽ về 0.

Dòng điện 1 chiều quá nhỏ (dưới 10mA) đo bằng Ampe kìm có chính xác không?

• Hầu hết các ampe kìm thông dụng chỉ đo chính xác từ dải 100mA trở lên. Nếu cần đo dòng rò DC hoặc dòng siêu nhỏ ở mức microampe (µA) hay miliampe (mA), bạn nên sử dụng ampe kìm đo dòng rò DC chuyên dụng (DC Leakage Clamp Meter) hoặc ngắt mạch đấu nối tiếp qua đồng hồ vạn năng.

Mẹo đo dòng DC nhỏ bằng ampe kìm thông thường như thế nào?

• Nếu dòng điện DC quá nhỏ khiến ampe kìm không bắt được tín hiệu, bạn có thể cuộn dây dẫn đó thành nhiều vòng quanh ngàm kẹp (ví dụ 5 vòng hoặc 10 vòng). Kết quả hiển thị trên màn hình sẽ bằng dòng điện thực tế nhân với số vòng. Bạn chỉ cần lấy số đo hiển thị chia cho số vòng dây là ra dòng điện thực.

7. Chỗ bán Ampe kìm đo dòng 1 chiều DC chính hãng

Việc sử dụng Ampe kìm đo dòng 1 chiều không hề phức tạp nếu bạn nắm vững nguyên lý hoạt động của cảm biến Hall và tuân thủ các bước:

Chọn đúng thang DCA -> Bấm ZERO khử từ -> Kẹp đúng 1 sợi dây -> Đọc kết quả.

Nắm vững kỹ thuật này không chỉ giúp bạn chẩn đoán nhanh chóng các sự cố trên hệ thống pin, ắc quy và nguồn năng lượng mặt trời, mà còn đảm bảo tối đa an toàn tính mạng trong quá trình làm việc với điện áp cao.
