Ý nghĩa chỉ số Counts Ampe kìm & Độ phân giải đo

Khi tìm hiểu và lựa chọn các thiết bị đo điện tử như Đồng hồ vạn năng hay Ampe kìm, chúng ta thường bắt gặp các thông số kỹ thuật được nhà sản xuất in nổi bật trên vỏ hộp như "2000 counts", "4000 counts" hay "6000 counts".

Việc hiểu rõ Chỉ số counts ampe kìm (độ phân giải màn hình) cùng khái niệm độ phân giải ampe kìm (Độ phân giải đo) không chỉ giúp bạn đọc chuẩn xác kết quả đo mà còn trực tiếp ảnh hưởng đến khả năng phát hiện các sự cố điện nhỏ nhất trong hệ thống.

1. Chỉ số Counts trên ampe kìm là gì?

Chỉ số counts (số đếm) trên ampe kìm là tổng số giá trị hiển thị duy nhất mà màn hình kỹ thuật số (LCD / TFT) của thiết bị đo có thể chỉ thị trên một thang đo (Range) nhất định, tính từ số 0 cho đến giá trị tối đa trước khi nó bắt buộc phải tự động chuyển sang dải đo cao hơn.

* Chỉ số này hoàn toàn không tính đến dấu âm / dương (- / +) hay vị trí của dấu chấm thập phân.

Cơ chế hoạt động của chỉ số đếm:

• Ví dụ một thiết bị có thông số 2000 counts: màn hình có khả năng hiển thị các số chạy từ 0000 đến 1999 (tổng cộng đúng 2000 giá trị). Khi giá trị dòng điện hoặc điện áp thực tế vượt qua 1999, ampe kìm dòng Auto Range sẽ tự động chuyển dải đo lên nấc tiếp theo, hoặc hiển thị ký hiệu quá tải OL (Overload) nếu đang ở dải đo thủ công.

• Ví dụ với ampe kìm 6000 counts: Màn hình có thể hiển thị liên tục từ 0000 đến 5999. Tín hiệu đo phải vượt qua mức 5999 thì thiết bị mới nhảy sang dải đo lớn hơn.

Trước đây, độ phân giải hiển thị thường được gọi theo dạng phân số chữ số (Digits) như 3 1/2 digit hoặc 4 1/2 digit. Trong đó, chữ số 1/2 đại diện cho chữ số ngoài cùng bên trái chỉ có thể hiển thị số 0 hoặc số 1 (chẳng hạn 3 1/2 digit hiển thị từ 0 đến 1999, tương đương 2000 counts).

Tuy nhiên, cách biểu diễn bằng chỉ số Counts ngày nay chuẩn xác hơn nhiều, vì các dòng ampe kìm hiện đại có thể hiển thị tối đa đến 3999 (4000 counts) hoặc 5999 (6000 counts) - Những con số mà hệ thống gọi tên theo Digit truyền thống khó biểu thị một cách rõ ràng.

Xem thêm: Ampe kìm là gì?

2. Phân biệt Độ phân giải màn hình và Độ phân giải đo trên Ampe kìm

Thuật ngữ "độ phân giải" (Resolution) khi ta hay nói về các thiết bị đo như Ampe kìm hay Đồng hồ vạn năng... thường gây nhầm lẫn vì đại diện cho 2 khái niệm kỹ thuật hoàn toàn khác nhau: Giao diện hiển thị ra bên ngoài và Mạch xử lý tín hiệu bên trong.

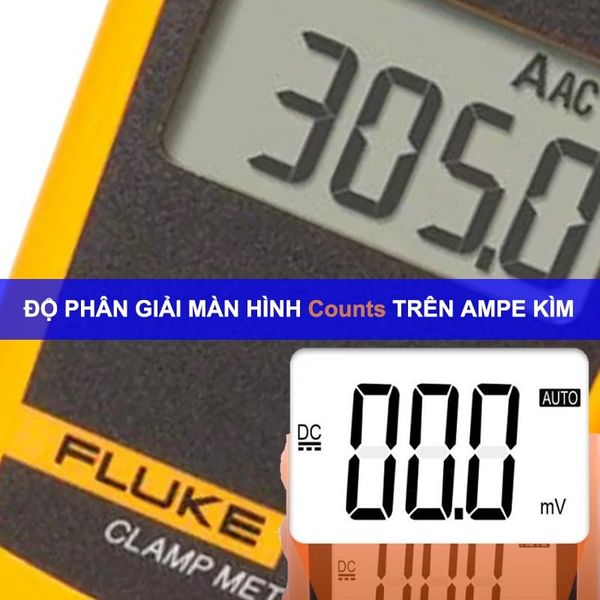

Độ phân giải màn hình (Display Resolution) - Chỉ số counts

• Định nghĩa: Là giới hạn về số lượng con số tối đa mà màn hình kỹ thuật số (LCD / TFT) của ampe kìm có thể chỉ thị trước khi bị quá tải dải đo và phải di chuyển dấu chấm thập phân sang phải.
• Đơn vị biểu diễn: Thể hiện trực tiếp qua chỉ số đếm Counts (như 2000 counts, 6000 counts) hoặc số chữ số Digits (như 3 1/2 digit, 4 1/2 digit).
• Bản chất: Đóng vai trò là "sức chứa" hay khả năng hiển thị của giao diện điều khiển.

Độ phân giải đo (Measurement Resolution) - độ phân giải ampe kìm

• Định nghĩa: Là mức biến thiên nhỏ nhất của đại lượng điện (điện áp, dòng điện, điện trở) mà cảm biến hàm kẹp và mạch điện tử bên trong thiết bị có thể nhận biết và ghi nhận được một cách đáng tin cậy.
• Đơn vị biểu diễn: Thể hiện bằng đại lượng điện thực tế gắn liền với từng thang đo cụ thể, ví dụ: 0.001V (1mV), 0.01A (10mA), 0.1Ω.
• Bản chất: Đóng vai trò là độ nhạy và năng lực đo đạc thực tế của hệ thống mạch cảm biến.

Mối quan hệ giữa Chỉ số Counts và Độ phân giải đo của thiết bị

Chỉ số counts (độ phân giải màn hình) là điều kiện cần để thể hiện độ phân giải đo ra bên ngoài. Chỉ số counts càng lớn thì thiết bị càng chia nhỏ dải đo hiện tại thành nhiều phần hơn, giúp duy trì Độ phân giải đo (độ phân giải ampe kìm) ở mức chi tiết hơn mà không cần nhảy sang dải đo cao.

Độ phân giải đo sẽ thay đổi linh hoạt theo từng dải đo (range) cụ thể trên ampe kìm màn hình 6000 counts:

• Tại dải đo 6V: Màn hình hiển thị tối đa 5.999V. Độ phân giải đo đạt mức 0.001V (1mV), giúp phát hiện biến động điện áp nhỏ ở mức nghìn Volt.
• Tại dải đo 60V: Màn hình hiển thị tối đa 59.99V. Độ phân giải đo giảm xuống còn 0.01V (10mV).
• Tại dải đo 600V: Màn hình hiển thị tối đa 599.9V. Độ phân giải đo giảm xuống mức 0.1V (100mV).

* Như vậy, chỉ số counts cao giữ cho dấu chấm thập phân không bị đẩy quá nhanh sang bên phải, từ đó bảo toàn độ phân giải đo chi tiết cho các mức điện áp thông dụng.

** Khi người dùng (thợ điện, kỹ thuật viên) tìm kiếm thông tin về thiết bị đo như Ampe kìm hay đồng hồ vạn năng.... họ thường xem "chỉ số counts" và "độ phân giải ampe kìm" là:

• Chỉ số Counts (Độ phân giải màn hình) là nguyên nhân / điều kiện: Quyết định màn hình chia được bao nhiêu nấc (2000 hay 6000 nấc).
• Độ phân giải đo là kết quả: Từ số nấc đó, thiết bị tính ra và hiển thị được mức sai biệt nhỏ nhất là bao nhiêu Volt hay Ampere (0.1V hay 0.01V).

3. Phân biệt Độ phân giải, Độ chính xác và Độ chia nhỏ nhất (Least Count)

Người sử dụng rất dễ nhầm lẫn giữa 3 khái niệm kỹ thuật này khi đánh giá chất lượng của thiết bị đo như Ampe kìm hay đồng hồ vạn năng.

• Độ chia nhỏ nhất (Least Count): Là khoảng cách giữa hai vạch chia nhỏ nhất được in trên thang đo của các dụng cụ cơ khí hoặc tương tự (như thước kẹp Vernier, thước kẻ, mặt số đồng hồ so). Đây là đặc tính cơ học cố định bởi khoảng cách vạch chia. Ngược lại, độ phân giải trên ampe kìm kỹ thuật số chi phối bởi mạch điện tử, bộ chuyển đổi ADC, độ ổn định của cảm biến và nhiễu tín hiệu.
• Độ phân giải (Resolution): Thể hiện mức độ chi tiết mà màn hình thiết bị có thể chỉ thị (ví dụ: hiển thị chi tiết đến 0.01A hay 0.001A).
• Độ chính xác (Accuracy): Mức độ sát thực giữa giá trị hiển thị trên màn hình so với giá trị thực tế của đại lượng đo. Độ chính xác của ampe kìm thường được biểu diễn dưới dạng công thức: ±(% giá trị đo + số counts lệch). Ví dụ: ±(1.0% + 3 counts).

Ví dụ: Một Ampe kìm sở hữu màn hình 6000 counts cho phép bạn thấy chữ số lẻ hàng phần nghìn, nhưng nếu linh kiện bên trong bị sai lệch hoặc chưa hiệu chuẩn thì kết quả vẫn có thể không chính xác. Tuy nhiên, độ phân giải cao luôn là điều kiện cần để đạt được độ chính xác cao trên các thiết bị cao cấp.

4. So sánh màn hình 2000 Counts và màn hình 6000 Counts

Sự khác biệt giữa thiết bị có màn hình 2000 counts và màn hình 6000 counts được thể hiện rõ nhất qua hai tình huống đo đạc thực tế trong ngành điện:

• Ví dụ 1: Đo điện áp lưới điện sinh hoạt 220V AC

  • Đối với ampe kìm 2000 counts: Do giới hạn hiển thị tối đa là 1999, khi đo điện áp 220V (vượt quá 199.9V), ampe kìm buộc phải chuyển sang dải đo 600V (hoặc 2000V). Màn hình sẽ hiển thị dạng 0220V. Bạn hoàn toàn không thể quan sát được độ lệch thập phân (như 220.4V hay 220.8V).
  • Đối với ampe kìm 6000 counts: Nhờ giới hạn đếm lên đến 5999, mức điện áp 220V vẫn nằm gọn trong dải đo 600.0V. Màn hình hiển thị chính xác là 220.5V (duy trì độ phân giải 0.1V). Người dùng dễ dàng nhận biết các đợt sụt áp nhỏ của lưới điện.

• Ví dụ 2: Đo nguồn điều khiển 24V DC trong tủ điện tự động hóa

  • Đối với ampe kìm 2000 counts: Điện áp 24V vượt quá thang 19.99V nên phải nhảy lên thang 200.0V, màn hình hiển thị 24.0V (độ phân giải 0.1V).
  • Đối với ampe kìm 6000 counts: Điện áp 24V nằm trong thang 60.00V, màn hình hiển thị 24.00V (độ phân giải đạt 0.01V). Mọi biến động nhỏ của nguồn PLC đều được phát hiện tức thì.

Các phân khúc sản phẩm có Chỉ số Counts (chỉ số đếm) phổ biến trên thị trường:

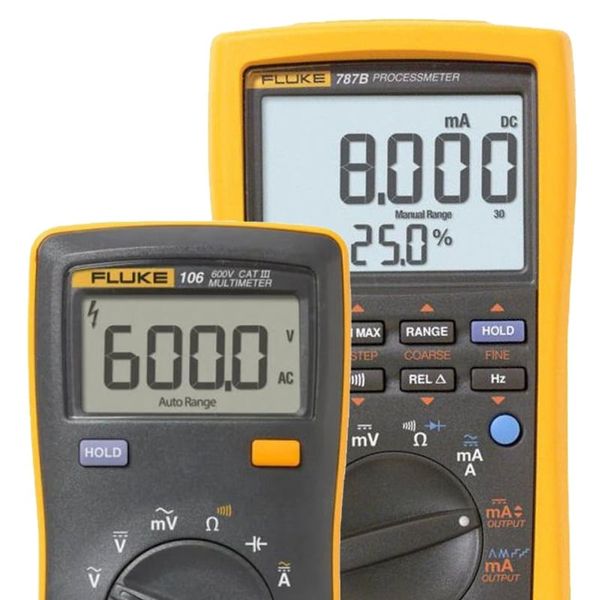

1. Đồng hồ vạn năng kỹ thuật số (DMM)

• Đồng hồ vạn năng 2000 – 4000 counts (Phổ thông): Đo điện gia dụng, pin, ắc quy cơ bản.
• Đồng hồ vạn năng 6000 – 10000 counts (Tiêu chuẩn công nghiệp): Bảo trì điện lưới 220V/380V và đo dòng tín hiệu chuẩn xác.
• Đồng hồ vạn năng 20000 – 60000 counts (Cao cấp cầm tay): Đo vi mạch, tủ tự động hóa với độ phân giải mịn mức mV, µA.
• Đồng hồ vạn năng 100.000+ counts (Dạng để bàn): Tương đương 5.5 – 7.5 Digits, dùng trong phòng thí nghiệm và kiểm định.

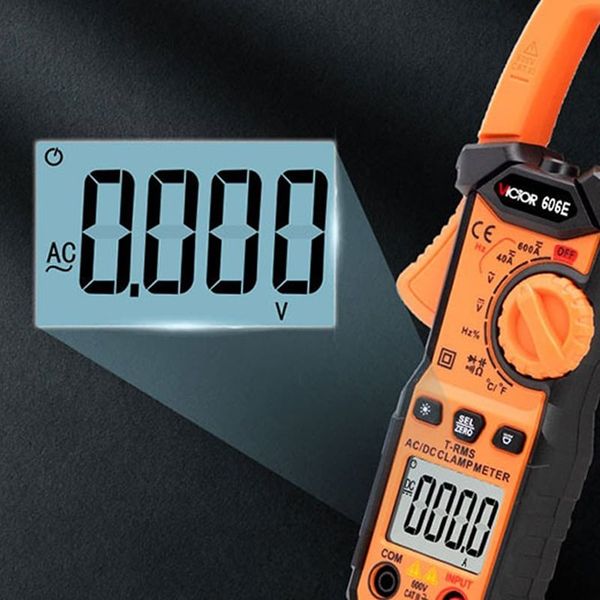

2. Ampe kìm (Clamp Meter)

• Ampe kìm 2000 – 4000 counts (Giá rẻ/Tầm trung): Đo dòng tải và điện áp sinh hoạt cơ bản.
• Ampe kìm 6000 counts (Chuyên nghiệp): Chuẩn điện công nghiệp & HVAC, giữ độ chi tiết gấp 3 loại 2000 counts ở dải 220V.
• Ampe kìm 10000 – 40000 counts (Chuyên dụng): Đo dòng rò siêu nhỏ (µA/mA) hoặc hệ thống điện mặt trời (Solar PV).

3. Thiết bị hiệu chuẩn tín hiệu (Process Calibrators)

• Thiết bị hiệu chuẩn 20000 – 50000 counts: Kiểm tra vòng lặp tín hiệu điều khiển (4-20mA, 0-10V) trong hệ thống PLC/SCADA.

4. Máy đo điện trở cách điện & Điện trở đất

• Máy đo điện trở 1000 – 4000 counts (kèm Bar Graph): Kết hợp hiển thị số và biểu đồ thanh để theo dõi độ ổn định lớp cách điện (MΩ, GΩ).

5. Vai trò của Bộ chuyển đổi ADC trong chỉ số counts ampe kìm

Tín hiệu dòng điện hoặc điện áp thu được từ hàm kẹp ampe là tín hiệu tương tự (Analog). Để hiển thị lên màn hình LCD, tín hiệu này bắt buộc phải đi qua bộ chuyển đổi tương tự sang số ADC (Analog-to-Digital Converter).

Độ phân giải của bộ chuyển đổi ADC được tính bằng số Bit:

• Bộ chuyển đổi ADC 12-bit tạo ra 2^12 = 4096 giá trị khác nhau (thường cấu hình dạng 4000 counts).
• Bộ chuyển đổi ADC 13-bit tạo ra 2^13 = 8192 giá trị (thường được nhà sản xuất giới hạn hiển thị chuẩn 6000 counts để tối ưu dải đo).
• Bộ chuyển đổi ADC 14-bit tạo ra 2^14 = 16384 giá trị (dùng cho các thiết bị đo chính xác cao).

Công thức liên hệ số chữ số độ phân giải theo số bit của ADC như sau: Số chữ số độ phân giải = log10 (Giá trị bit thấp nhất)

• Ví dụ: với bộ chuyển đổi ADC 14-bit (16384 giá trị): Số chữ số độ phân giải = log10(16384) ≈ 4.21 chữ số.

Như vậy, năng lực của vi xử lý và bộ chuyển đổi ADC bên trong thiết bị là yếu tố cốt lõi quyết định chỉ số counts hiển thị ra ngoài màn hình.

6. Hướng dẫn chọn mua Ampe kìm có chỉ số Counts phù hợp nhu cầu

Để tối ưu chi phí và đảm bảo hiệu quả công việc, bạn nên căn cứ vào lĩnh vực hoạt động để chọn chỉ số counts ampe kìm phù hợp:

• Sửa chữa điện gia dụng, điện lạnh cơ bản:
  • Lựa chọn đề xuất: Ampe kìm từ 2000 counts đến 4000 counts.
  • Ứng dụng: Đo dòng tải máy lạnh, quạt điện, kiểm tra thông mạch dây dẫn, đo điện áp gia đình 220V.
• Bảo trì điện công nghiệp, tủ điện nhà máy, hệ thống năng lượng mặt trời:
  • Lựa chọn đề xuất: Ampe kìm trang bị màn hình 6000 counts trở lên, hỗ trợ True RMS.
  • Ứng dụng: Đo chuẩn xác dòng điện sóng phi sin từ biến tần, phát hiện sụt áp nhỏ trên đường dây 380V, đo dòng khởi động Inrush Current của động cơ.
• Nghiên cứu, kiểm tra vi mạch và thiết bị điện tử chính xác:
  • Lựa chọn đề xuất: Thiết bị đo từ 20000 counts đến 50000 counts.
  • Ứng dụng: Đo các dòng rò cực nhỏ ở dải micro-Ampere (µA) hoặc điện áp cực thấp ở dải mili-Volt (mV).

7. Câu hỏi thường gặp về chỉ số counts và độ phân giải ampe kìm (FAQ)

Chỉ số counts càng lớn thì ampe kìm càng chính xác đúng không?

• Không hoàn toàn đúng. Chỉ số counts lớn quyết định độ phân giải tốt hơn (chia nhỏ dải đo), còn độ chính xác phụ thuộc vào chất lượng linh kiện, thiết kế mạch đo và mức % sai số quy định của nhà sản xuất.

Tại sao màn hình 6000 counts lại đo lưới điện 220V tốt hơn màn hình 2000 counts?

• Vì ở mức 220V, thiết bị 2000 counts phải chuyển sang dải đo 600V/2000V và mất đi phần thập phân (hiển thị 220V), còn thiết bị 6000 counts vẫn giữ ở dải 600.0V và hiển thị chi tiết đến 0.1V (hiển thị 220.5V).

Màn hình có chỉ số counts cao có làm chậm tốc độ đọc kết quả không?

• Các thiết bị có chỉ số đếm cực cao (như 20000 đến 50000 counts) cần nhiều thời gian xử lý hơn để ổn định chữ số cuối. Tuy nhiên, với ampe kìm 6000 counts hiện đại, tốc độ lấy mẫu đã được tối ưu rất nhanh, đáp ứng hoàn hảo các công việc đo đạc thực địa.

8. Nơi mua Ampe kìm và đồng hồ vạn năng có chỉ số Counts phù hợp nhu cầu

Nắm rõ ý nghĩa của Chỉ số counts ampe kìm và Độ phân giải đo của thiết bị đo giúp bạn tự tin hơn trong việc đánh giá thông số kỹ thuật và chọn mua thiết bị đo. Một chiếc ampe kìm sở hữu màn hình 6000 counts tích hợp True RMS hiện là sự lựa chọn cân bằng hoàn hảo giữa độ chi tiết phép đo, khả năng vận hành linh hoạt và chi phí đầu tư.
