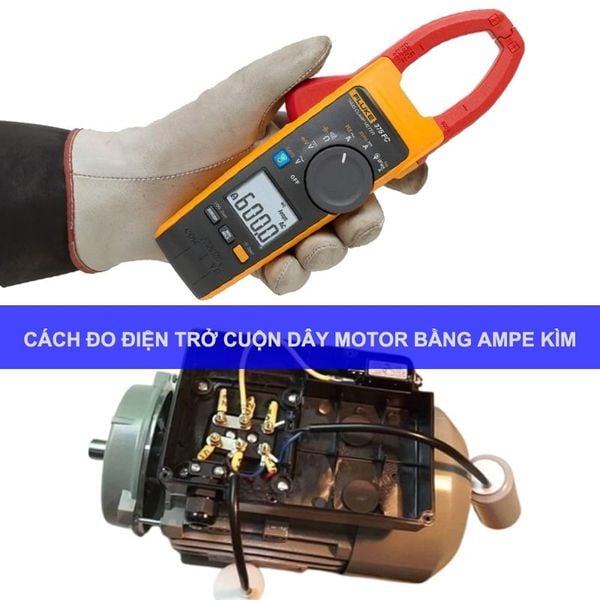

Cách đo điện trở cuộn dây motor bằng Ampe kìm trên động cơ 3 pha

Trong công tác bảo trì cơ điện công nghiệp và dân dụng, Ampe kìm là thiết bị đo lường không thể thiếu của mọi kỹ thuật viên. Không chỉ phục vụ kẹp dòng tải khi máy đang vận hành, hầu hết các dòng ampe kìm kỹ thuật số hiện đại đều được trang bị bộ chuyển đổi đo điện trở cực kỳ chính xác.

Nắm vững kỹ thuật đo điện trở cuộn dây motor bằng ampe kìm sẽ giúp bạn chẩn đoán nhanh chóng tình trạng hỏng hóc của động cơ 3 pha, phát hiện sớm nguy cơ chập vòng, đứt pha hay rò điện mà không cần mang theo nhiều đồng hồ chuyên dụng cồng kềnh.

Hãy cùng Thiết bị đo ANH PHÁT chuẩn bị, thiết lập Ampe kìm cho đến từng thao tác que đo trên hộp cực motor 3 pha theo đúng chuẩn kỹ thuật an toàn.

1. Tại sao Ampe kìm là thiết bị đo điện trở motor được kỹ thuật viên tin dùng?

Khi xử lý sự cố motor 3 pha bị dừng đột ngột, nhảy aptomat hoặc phát tiếng gầm lớn, yêu cầu cấp thiết là phải xác định nguyên nhân ngay tại hiện trường. Chiếc Ampe kìm chính là giải pháp tối ưu nhờ những ưu điểm vượt trội:

1.1 Tính cơ động cao và tích hợp đa năng trong bảo trì tại hiện trường

Thay vì phải mang vác đồng hồ vạn năng để bàn hoặc cầu đo chuyên dụng cồng kềnh lên giàn giáo, trạm bơm hay vị trí chật hẹp trong nhà xưởng, thì 1 chiếc Ampe kìm cầm tay nhỏ gọn đã tích hợp đầy đủ:

• Kẹp hàm để đo dòng điện vận hành thực tế của từng dây pha khi motor chạy.
• Thang đo điện áp kiểm tra nguồn cấp 380V vào động cơ.
• Chức năng đo điện trở (Ohm) và thông mạch qua cổng cắm que đo để kiểm tra trực tiếp tình trạng cuộn dây stator.

1.2 Phát hiện nhanh sự cố đứt mạch, chạm chập cuộn dây ngay tại tủ điện

• Chỉ cần chuyển núm xoay của ampe kìm sang chế độ đo điện trở, kỹ thuật viên có thể ngay lập tức kiểm tra xem 3 cuộn dây bên trong motor còn nguyên vẹn hay đã bị đứt, ngắn mạch hoặc mất cân bằng trở kháng giữa các pha.

2. Hiểu đúng về cơ chế đo điện trở cuộn dây trên đồng hồ Ampe kìm

Để đo chính xác và bảo vệ thiết bị đo, người vận hành cần nắm rõ nguyên lý hoạt động của chức năng đo điện trở trên ampe kìm.

2.1 Có phải Ampe kìm nào cũng đo được điện trở cuộn dây motor động cơ 3 pha?

KHÔNG phải Ampe kìm loại nào cũng đo được. Để đo được điện trở cuộn dây motor, thiết bị cần đáp ứng các điều kiện.

2.2 Phép đo điện trở thực hiện qua ngõ cắm que đo, không dùng hàm kẹp

• Điểm cần lưu ý: Hàm kẹp (kẹp dòng) của ampe kìm chỉ hoạt động dựa trên hiện tượng cảm ứng điện từ để đo dòng điện xoay chiều (AC) chạy qua dây dẫn đang mang điện.

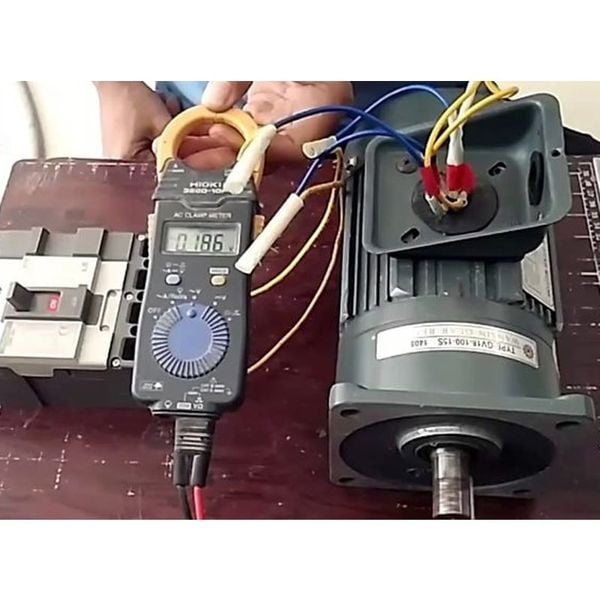

• Nguyên lý đo Ohm: Khi đo điện trở cuộn dây motor bằng ampe kìm, bạn bắt buộc phải sử dụng bộ que đo (Test Leads) cắm vào cổng kết nối trên thân máy. Ampe kìm sẽ sử dụng nguồn pin DC bên trong để đưa một dòng điện thử nghiệm nhỏ chạy qua que đo màu đỏ (cổng V/Ω), đi qua cuộn dây đồng của motor và hồi tiếp về que đo màu đen (cổng COM). Từ đó, vi xử lý sẽ đo độ sụt áp và hiển thị giá trị điện trở thuần (Ohm) ra màn hình LCD.

2.3. Các tính năng đo chuyên dụng hỗ trợ trên Ampe kìm

Các dòng ampe kìm hiện đại (như Hioki, Fluke, Kyoritsu, Sanwa) hỗ trợ tối đa cho việc kiểm tra motor nhờ các tính năng:

• Thang đo Ohm đa dải (Auto/Manual Range): Tự động nhận diện dải đo từ 0.1 Ω đến vài trăm kΩ.
• Chức năng đo thông mạch kèm còi báo (Continuity Beeper): Giúp kiểm tra nhanh tình trạng đứt dây hoặc chạm vỏ mà không cần nhìn liên tục vào màn hình.
• Nút bấm Zero / REL (Relative): Tính năng đặc biệt quan trọng trên ampe kìm, cho phép triệt tiêu hoàn toàn điện trở nội của bản thân hai que đo, mang lại kết quả đo cuộn dây chính xác tuyệt đối ở các dải điện trở nhỏ.

2.4. Ranh giới giữa đo điện trở thuần bằng Ampe kìm và đo cách điện bằng Megger

Kỹ thuật viên cần phân biệt rõ phạm vi ứng dụng:

• Ampe kìm: Đo điện trở thuần của sợi dây đồng stator (giá trị thường từ 0.2 Ω đến vài chục Ω) và kiểm tra thông mạch cơ bản.
• Đồng hồ Megger (Megohmmeter): Phát điện áp cao (500V đến 1000V DC) để kiểm tra độ rò rỉ của lớp men cách điện ra vỏ motor ở cấp độ MegaOhm (MΩ). Không thể dùng ampe kìm để thay thế hoàn toàn máy đo Megger khi nghiệm thu an toàn điện cao áp.

3. Công tác chuẩn bị Ampe kìm và an toàn điện trước khi đo

3.2. Kiểm tra tình trạng pin và dây đo của Ampe kìm

• Kiểm tra dung lượng pin: Nếu ampe kìm báo biểu tượng pin yếu trên màn hình, điện áp nuôi mạch đo Ohm sẽ bị sụt, dẫn đến sai số đọc điện trở rất lớn. Hãy thay pin mới trước khi đo.
• Kiểm tra dây que đo: Cắm que đo vào ampe kìm, chuyển sang thang đo thông mạch và chạm hai đầu kim vào nhau. Ampe kìm phải phát tiếng bíp liền mạch, không bị gián đoạn khi lắc nhẹ dây đo.

3.3. Ngắt điện động cơ và thực hiện quy trình cô lập an toàn (LOTO)

• Cắt hoàn toàn aptomat, cầu dao cấp nguồn vào motor. Treo biển cảnh báo an toàn để tránh việc vô tình đóng điện lại.
• Chuyển ampe kìm sang thang AC Voltage (V~), dùng que đo kiểm tra điện áp trên tất cả các cực đấu dây để xác nhận 100% không còn nguồn điện tồn dư.
• Nếu motor được cấp nguồn qua biến tần (VFD), phải chờ tối thiểu 10 đến 15 phút để dàn tụ điện DC Bus của biến tần xả hết hoàn toàn điện tích trước khi chạm que đo vào cọc cực.

4. Quy trình 4 bước đo điện trở cuộn dây motor bằng ampe kìm chi tiết

Thực hiện tuần tự theo quy trình chuẩn kỹ thuật dưới đây để chẩn đoán chính xác 3 cuộn dây của motor 3 pha:

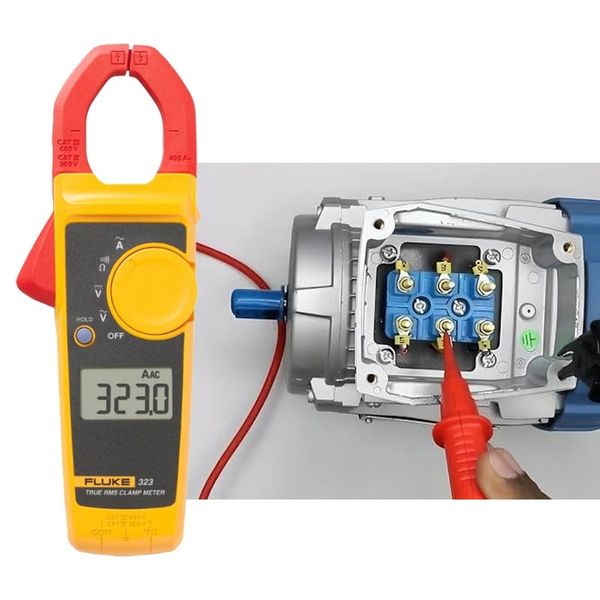

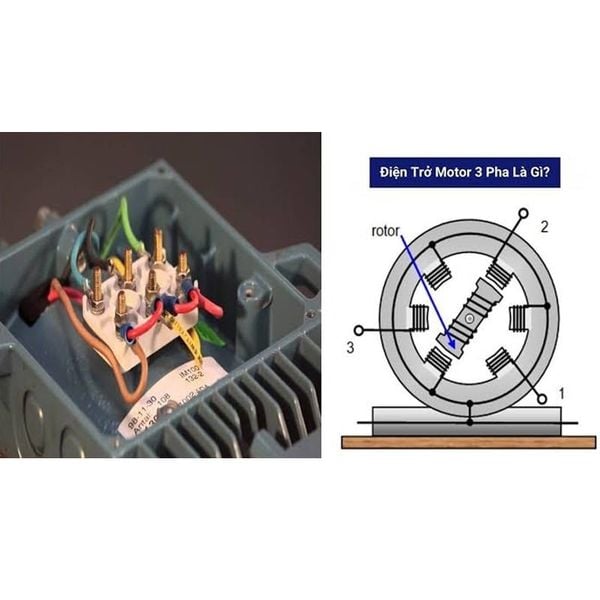

Bước 1: Mở hộp cực và tháo rời toàn bộ các cầu nối đồng

• Tháo nắp hộp cực bảo vệ trên thân motor để lộ 6 cọc đấu dây tương ứng với 3 cuộn: U1 - U2, V1 - V2, W1 - W2 (hoặc U-X, V-Y, W-Z).
• Thao tác bắt buộc: Dùng cờ lê tháo rời toàn bộ các thanh đồng nối tắt (cầu đấu Sao hoặc cầu đấu Tam giác). Nếu giữ nguyên cầu đồng, các cuộn dây sẽ bị nối song song hoặc nối tiếp với nhau, khiến giá trị đo trên ampe kìm bị sai lệch hoàn toàn.

Bước 2: Thiết lập thang đo Ohm và kích hoạt tính năng khử sai số dây đo trên ampe kìm

• Cắm que đo màu đen vào cổng COM, que đo màu đỏ vào cổng V/Ω của ampe kìm.
• Vặn núm xoay trên ampe kìm về biểu tượng Ω (Ohm). Nếu đồng hồ có thang chia tay, chọn dải đo nhỏ nhất (thường là 200 Ω hoặc 400 Ω).
• Khử điện trở dây đo (Zero/REL): Chạm chặt hai đầu kim kim loại của que đo vào nhau. Màn hình ampe kìm sẽ hiển thị điện trở nội của que đo (khoảng 0.1 Ω đến 0.4 Ω). Hãy nhấn nút REL (hoặc ZERO) trên mặt ampe kìm để màn hình trở về đúng 0.00 Ω. Nếu ampe kìm không có phím này, bạn cần ghi nhớ con số đó để trừ đi trong các kết quả đo tiếp theo.

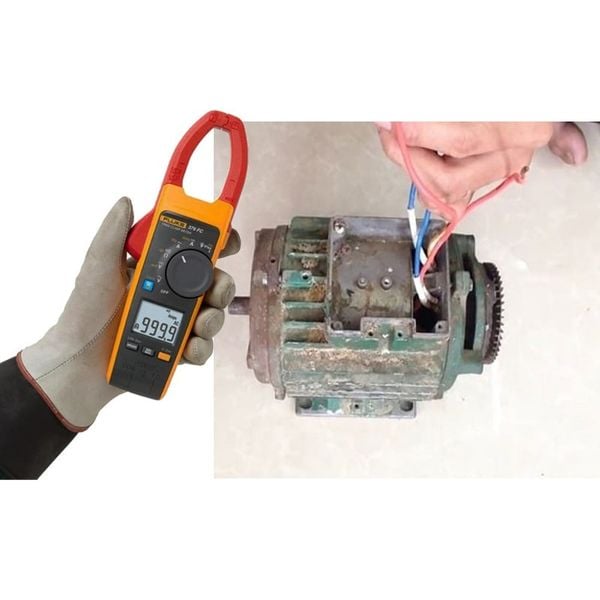

Bước 3: Dùng que đo ampe kìm kiểm tra điện trở từng cuộn dây độc lập

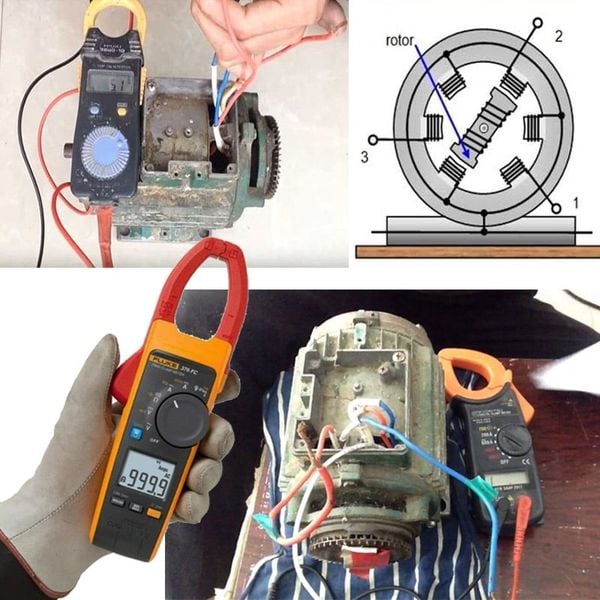

Động cơ 3 pha bao gồm 3 cuộn dây riêng biệt đặt lệch nhau trong stator:

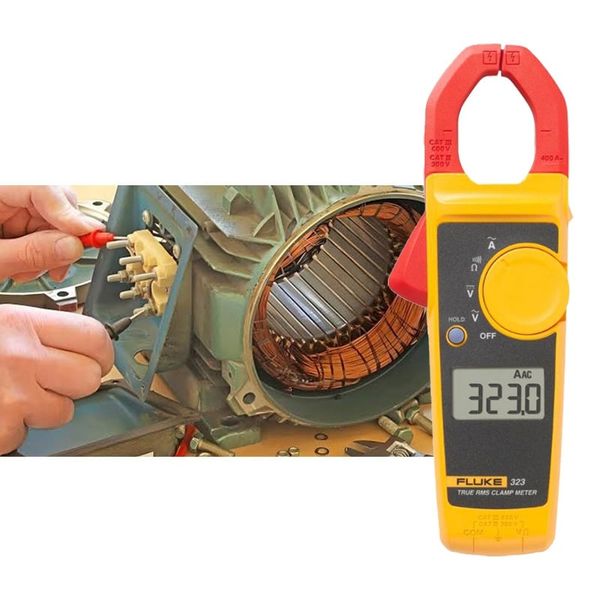

• Đo cuộn pha U: Đặt que đo đỏ vào cọc U1, que đo đen vào cọc U2. Giữ chắc tay trong 3 đến 5 giây để số hiển thị trên màn hình ampe kìm ổn định. Ghi nhận giá trị R_U.
• Đo cuộn pha V: Đặt que đo đỏ vào cọc V1, que đo đen vào cọc V2. Đọc và ghi lại giá trị R_V.
• Đo cuộn pha W: Đặt que đo đỏ vào cọc W1, que đo đen vào cọc W2. Đọc và ghi lại giá trị R_W.

Lưu ý: Giữ đầu kim Ampe kìm tì mạnh vào phần chân ren kim loại sạch của cọc, tuyệt đối không chạm ngón tay vào phần kim loại của que đo vì điện trở cơ thể người sẽ làm tụt số đo hiển thị.

Bước 4: Kiểm tra ngắn mạch giữa các pha và đo thông mạch rò vỏ bằng ampe kìm

• Kiểm tra cách ly giữa các pha: Giữ ampe kìm ở thang đo Ω, đặt lần lượt que đo vào các cặp cọc không cùng một pha: U1 - V1, V1 - W1, W1 - U1. Nếu các pha cách ly tốt, ampe kìm phải hiển thị ký hiệu O.L (Over Limit - Vô cực). Nếu màn hình hiển thị số Ohm cụ thể, các cuộn dây đã bị đánh thủng lớp cách điện và chập vào nhau.
• Kiểm tra rò vỏ (Tiếp địa): Kẹp một đầu que đo ampe kìm vào bu lông tiếp địa kim loại trần trên vỏ máy, đầu que đo còn lại chạm lần lượt vào các cọc U1, V1, W1. Màn hình ampe kìm bắt buộc phải báo O.L. Nếu ampe kìm phát còi bíp thông mạch hoặc nhảy số Ohm thấp, motor đã bị rò điện ra vỏ nghiêm trọng, cần ngưng sử dụng ngay.

5. Tiêu chuẩn đánh giá kết quả hiển thị trên ampe kìm

Sau khi đã thu thập đủ các thông số đo từ ampe kìm, tiến hành đối chiếu với tiêu chuẩn kỹ thuật IEEE và nhà sản xuất để kết luận tình trạng motor:

5.1. Công thức tính toán độ mất cân bằng điện trở giữa 3 pha

Tiêu chuẩn công nghiệp yêu cầu độ lệch điện trở giữa 3 cuộn dây motor không được vượt quá 2% đến 5%.

Các bước tính toán độ lệch:

• Bước 1 (Tính giá trị trung bình): R_tb = (R_U + R_V + R_W) / 3
• Bước 2 (Tìm độ lệch lớn nhất): ΔR_max = max(|R_U - R_tb|, |R_V - R_tb|, |R_W - R_tb|)
• Bước 3 (Tính tỷ lệ % mất cân bằng): % Lệch = (ΔR_max / R_tb) * 100%

5.2. Nhận diện trạng thái motor qua các chỉ số trên màn hình ampe kìm

• Động cơ hoàn toàn bình thường:
  • Cả 3 giá trị R_U, R_V, R_W xấp xỉ bằng nhau với độ lệch dưới 2%.
  • Phép đo giữa các pha và đo ra vỏ đều hiển thị O.L trên ampe kìm.
• Động cơ bị ngắn mạch (chập vòng):
  • Một trong 3 pha có số đo Ohm trên ampe kìm thấp hơn rõ rệt so với 2 pha còn lại (độ lệch vượt quá 5%). Motor khi chạy sẽ phát tiếng gầm, dòng điện lệch và nóng nhanh.
• Động cơ bị đứt cuộn dây (Hở mạch):
  • Màn hình ampe kìm hiển thị O.L ngay khi đo vào 2 đầu của một cuộn dây (ví dụ đo U1 - U2 báo O.L). Động cơ sẽ mất pha, không thể khởi động hoặc chỉ rung giật.
• Động cơ bị rò điện hoặc chập pha:
  • Ampe kìm hiển thị giá trị Ohm hữu hạn khi đo giữa các cặp cọc pha khác nhau hoặc giữa cọc pha với vỏ máy.

6. Mẹo dùng ampe kìm đo điện trở motor chuẩn xác, hạn chế tối đa sai số

Để chiếc ampe kìm phát huy tối đa độ chính xác khi đo cuộn dây động cơ, bạn nên áp dụng các kinh nghiệm thực tế sau:

• Làm sạch cọc cực trước khi đặt que đo: Dùng bàn chải sắt hoặc giấy ráp mịn đánh sạch lớp muội than, dầu mỡ và rỉ sét trên cọc cực. Lớp bẩn này có thể tạo ra trở kháng tiếp xúc giả từ 0.5 Ω đến vài Ohm trên màn hình ampe kìm.
• Luôn sử dụng chức năng REL khi đo motor lớn: Các motor công suất lớn (từ 15 kW trở lên) có điện trở cuộn dây rất nhỏ (dưới 1 Ω). Nếu quên bấm nút REL để triệt tiêu trở kháng que đo (0.2 Ω đến 0.4 Ω), kết quả tính toán độ lệch pha sẽ sai hoàn toàn.
• Chỉ đo khi motor đã nguội: Điện trở của kim loại đồng biến thiên tỷ lệ thuận theo nhiệt độ. Khi động cơ vừa hoạt động dừng lại còn nóng (trên 60°C), các cuộn dây tản nhiệt không đều sẽ khiến ampe kìm đọc số đo lệch pha giả. Hãy đo ở nhiệt độ môi trường bình thường (25°C đến 35°C).
• Đảm bảo tiếp xúc que đo chắc chắn: Giữ chặt mũi kim tiếp xúc cố định, tránh rung tay làm màn hình ampe kìm nhảy số liên tục.

7. Câu hỏi thường gặp khi dùng Ampe kìm đo motor 3 pha (FAQ)

Ampe kìm có đo được điện trở cuộn dây motor chính xác như đồng hồ vạn năng không?

• Có. Chức năng đo điện trở (Ω) trên các dòng ampe kìm kỹ thuật số chính hãng có độ chính xác và nguyên lý đo tương đương hoàn toàn với đồng hồ vạn năng (DMM) cầm tay, hoàn toàn đáp ứng tốt việc kiểm tra và đánh giá cân bằng pha của motor 3 pha.

Tại sao dùng Ampe kìm đo điện trở cuộn dây lại thấy số Ohm nhảy liên tục?

• Nguyên nhân thường do đầu kim que đo tiếp xúc kém với cọc cực bị oxy hóa, tay người đo bị rung lắc, chạm tay trần vào kim đo, hoặc pin bên trong ampe kìm đã yếu làm mất ổn định điện áp chuẩn của bộ giải mã.

Có thể dùng hàm kẹp của Ampe kìm để kiểm tra tình trạng cuộn dây không?

• Hàm kẹp không thể đo được điện trở tĩnh (Ohm) khi motor đã ngắt điện. Tuy nhiên, khi motor đang chạy có tải, bạn dùng hàm kẹp để đo dòng điện (Ampe) trên từng dây pha: nếu dòng điện 3 pha cân bằng thì cuộn dây hoạt động tốt; nếu dòng 1 pha tăng cao bất thường thì cuộn dây pha đó có nguy cơ bị chập vòng.

Ampe kìm báo O.L khi đo giữa cuộn dây và vỏ có chắc chắn là motor không rò điện không?

• Ampe kìm báo O.L chỉ chứng minh cuộn dây không bị chạm vỏ ở mức điện áp thấp (dưới 9V DC từ pin đồng hồ). Để đảm bảo an toàn tuyệt đối trước khi đóng điện vận hành (đặc biệt với môi trường ẩm ướt), bạn vẫn nên dùng thêm máy đo Megohmmeter chuyên dụng phát điện áp 500V để kiểm tra cách điện cao áp.

8. Chỗ bán Ampe kìm có chức năng đo điện trở cuộn dây motor động cơ 3 pha

Phương pháp đo điện trở cuộn dây motor bằng Ampe kìm là kỹ năng kiểm tra nhanh, hiệu quả và vô cùng tiện lợi cho mọi kỹ thuật viên điện. Bằng cách kết hợp linh hoạt tính năng đo Ohm, còi thông mạch và tính năng khử sai số que đo (REL) trên Ampe kìm, bạn có thể dễ dàng kiểm soát tình trạng motor, phát hiện hư hỏng kịp thời và đưa ra phương án bảo dưỡng chính xác.

Nếu bạn đang tìm kiếm một chiếc Ampe kìm có chức năng đo điện trở cuộn dây motor động cơ 3 pha, hãy ưu tiên các dòng thiết bị đo chính hãng từ những thương hiệu uy tín hàng đầu FLUKE, APECH, LUTRON, VICTOR, KYORITSU, HIOKI.... với đầy đủ chứng nhận CO/CQ, giá cả cạnh tranh và bảo hành uy tín, quý khách có thể liên hệ ngay với Công Ty TNHH Thương Mại Sản Xuất ANH PHÁT. Là nhà phân phối thiết bị đo lường hàng đầu tại Việt Nam, ANH PHÁT cam kết hỗ trợ kỹ thuật chuyên sâu, tư vấn tận tình và mang lại sự an tâm tuyệt đối cho mọi khách hàng.
