Cách đo điện trở đất bằng Ampe kìm đo điện trở đất chuẩn kỹ thuật

Kiểm tra định kỳ hệ thống tiếp địa là yêu cầu an toàn kỹ thuật hàng đầu trong xây dựng dân dụng và công nghiệp. Để tối ưu hóa thời gian bảo dưỡng mà không cần ngắt điện hay cắm cọc rải rác, việc sử dụng ampe kìm đo điện trở đất đã trở thành giải pháp tiêu chuẩn được các kỹ sư tin dùng.

Nắm vững nguyên lý và phương pháp đo bằng ampe kìm đo điện trở đất sẽ giúp bạn thu thập các số liệu tiếp địa chính xác, đảm bảo độ an toàn cao nhất cho công trình.

1. Ampe kìm đo điện trở đất là gì và nguyên lý hoạt động

1.1 Khái niệm về dòng máy ampe kìm đo điện trở đất

Ampe kìm đo điện trở đất (hay còn gọi là kìm đo điện trở tiếp địa dạng kẹp) là thiết bị đo lường chuyên dụng, cho phép kỹ thuật viên đo đạc chính xác giá trị điện trở của hệ thống tiếp địa bằng cách kẹp trực tiếp vào dây tiếp địa mà không cần phải đóng các cọc phụ trợ xuống lòng đất.

1.2 Nguyên lý cảm ứng kép của ampe kìm đo điện trở đất trong mạch kín

Khác với các dòng đồng hồ đo thông thường, ampe kìm đo điện trở đất được tích hợp 2 cuộn cảm từ tính bên trong hàm kẹp:

• Cuộn phát điện áp: Cảm ứng một mức điện áp xoay chiều tần số cao vào vòng dây tiếp địa được kẹp.
• Cuộn thu dòng điện: Đo lường chính xác cường độ dòng điện cảm ứng chạy tuần hoàn qua mạch vòng tiếp địa.

Dựa trên định luật Ohm (R = V / I), bộ vi xử lý của ampe kìm sẽ ngay lập tức tính toán tổng trở của mạch vòng tiếp địa và hiển thị trực tiếp giá trị điện trở đất ra màn hình kỹ thuật số mà không đòi hỏi thao tác tính toán phức tạp.

2. Lợi ích vượt trội khi sử dụng ampe kìm đo điện trở đất

Sở dĩ ampe kìm đo điện trở đất ngày càng thay thế các phương pháp đo truyền thống tại các nhà máy và trạm viễn thông là nhờ vào những ưu thế vượt bậc sau:

2.1 Ampe kìm đo điện trở đất giúp kiểm tra nhanh không cần đóng cọc

Khi sử dụng ampe kìm đo trở đất, bạn không cần kéo hàng chục mét dây đo hay đóng cọc sắt bổ trợ vào lòng đất. Đây là điểm cộng lớn khi cần kiểm tra tiếp địa tại các khu vực đô thị, bãi đỗ xe đã phủ bê tông hoặc trạm điện kín.

2.2 Đo trực tiếp không làm gián đoạn vận hành hệ thống

Đối với máy đo điện trở đất truyền thống, bạn buộc phải tháo rời thanh liên kết tiếp địa để đo từng nhánh. Ngược lại, ampe kìm đo điện trở đất cho phép đo trực tiếp khi hệ thống đang vận hành trực tuyến, đảm bảo tải điện và thiết bị chống sét luôn được bảo vệ liên tục.

2.3 Khả năng đo dòng rò tích hợp trên ampe kìm đo điện trở đất

Bên cạnh chức năng đo tiếp địa, hầu hết các dòng ampe kìm đo điện trở đất hiện đại (như Hioki FT6380-50 hay Kyoritsu 4200) đều hỗ trợ đo dòng rò AC từ mức vài chục µA đến hàng chục A, giúp phát hiện sớm các sự cố rò rỉ điện gây nguy hiểm.

3. Quy trình 4 bước đo tiếp địa bằng ampe kìm đo điện trở đất

Để thu được kết quả chính xác tuyệt đối, kỹ thuật viên cần tuân thủ quy trình vận hành ampe kìm đo điện trở đất theo 4 bước chuẩn kỹ thuật:

3.1 Bước 1: Kiểm tra pin và hiệu chuẩn ampe kìm đo điện trở đất

• Khởi động ampe kìm đo điện trở đất và kiểm tra dung lượng pin hiển thị trên màn hình. Nếu máy báo pin yếu, hãy thay pin mới ngay để tránh sai lệch kết quả đo.
• Vệ sinh sạch sẽ bề mặt tiếp xúc của hàm kẹp từ tính trên ampe kìm.
• Sử dụng vòng kiểm chuẩn (Calibration Loop) đi kèm để thử nghiệm độ chính xác của thiết bị trước khi ra hiện trường.

3.2 Bước 2: Thiết lập thang đo trên ampe kìm đo trở đất

• Xoay công tắc chuyển mạch của kìm đo điện trở đất sang chế độ đo điện trở đất (ký hiệu Ω hoặc Earth Resistance).
• Chọn thang đo thích hợp từ lớn đến nhỏ (hoặc sử dụng tính năng Auto-range có sẵn trên các model cao cấp).

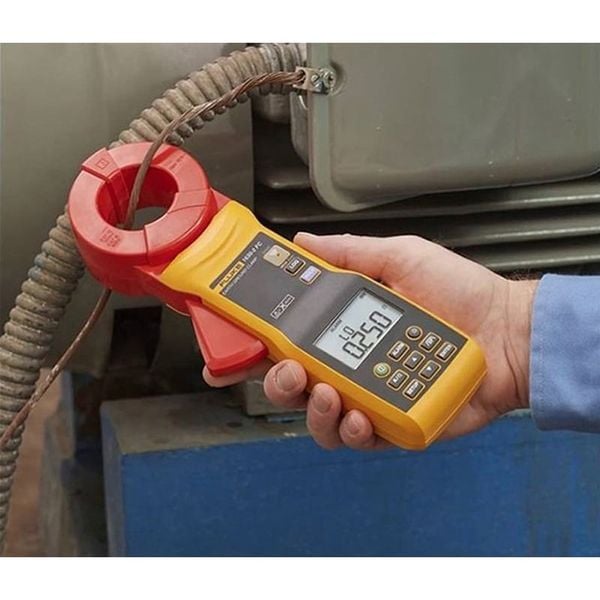

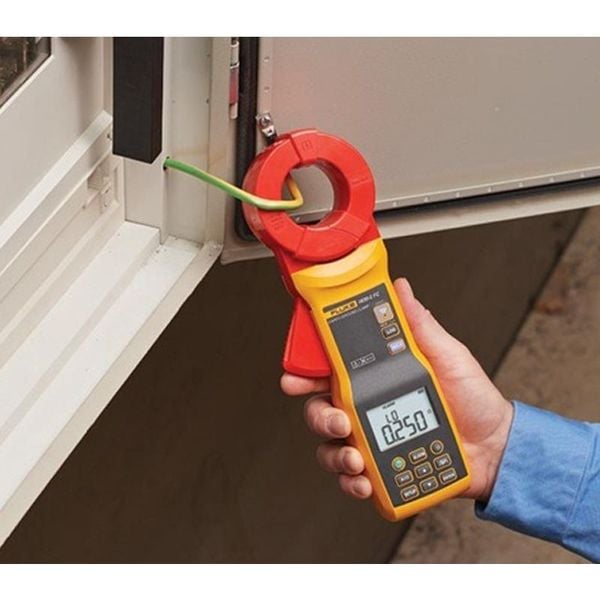

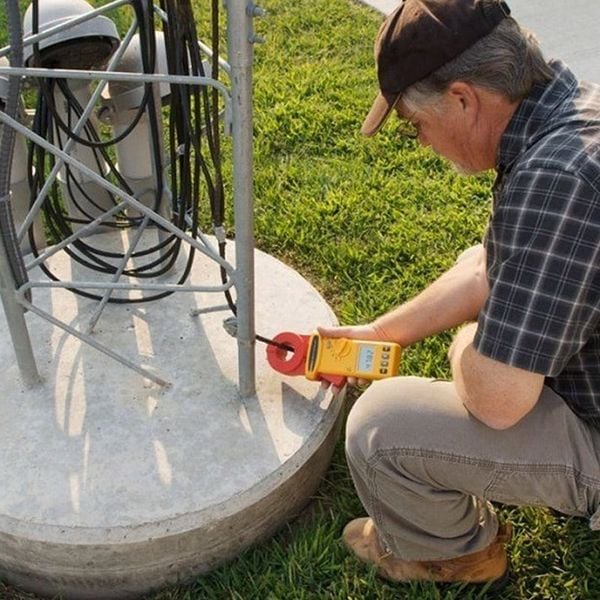

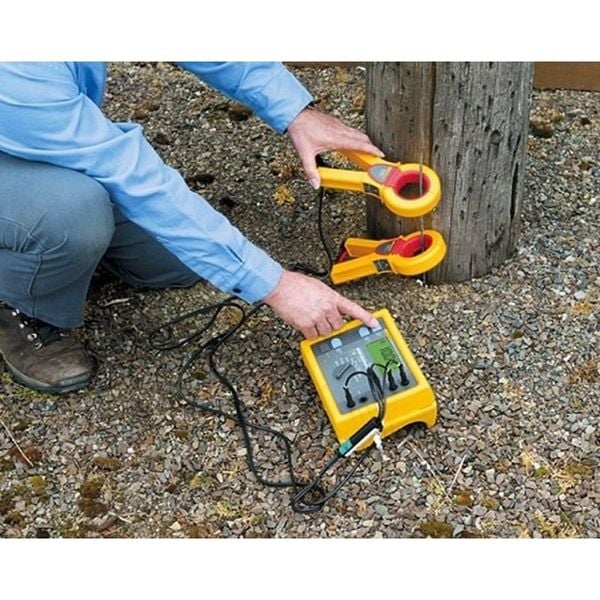

3.3 Bước 3: Thao tác kẹp ampe kìm đo điện trở đất đúng kỹ thuật

• Nhấn mở hàm kẹp của ampe kìm đo trở đất.
• Đưa dây cáp tiếp địa hoặc thanh nối đất vào trung tâm họng kẹp sao cho dây nằm vuông góc.
• Thả lỏng tay để hai nửa hàm kẹp đóng khít hoàn toàn. Đảm bảo hàm kẹp của ampe kìm đo điện trở đất không bị kênh hay kẹt dị vật.

3.4 Bước 4: Đọc và ghi nhận kết quả đo điện trở đất

• Quan sát giá trị điện trở hiển thị ổn định trên màn hình LCD của ampe kìm đo trở đất.
• Bấm nút HOLD để đóng băng số liệu, sau đó ghi chép thông số vào biên bản kiểm định an toàn tiếp địa.
• Mở kẹp lấy thiết bị ra khỏi đường cáp và tắt nguồn ampe kìm đo điện trở đất để tiết kiệm pin.

4. Điều kiện bắt buộc khi vận hành ampe kìm đo điện trở đất

Dù mang lại sự tiện lợi vượt bậc, ampe kìm đo điện trở đất đòi hỏi một số điều kiện kỹ thuật nhất định để hoạt động chính xác:

4.1 Yêu cầu về mạch vòng khép kín đối với ampe kìm đo điện trở đất

Ampe kìm đo điện trở đất chỉ hoạt động khi tồn tại một mạch vòng dẫn điện khép kín qua đất. Thiết bị mang lại độ chuẩn xác cao nhất trong các môi trường:

• Hệ thống nhiều cọc tiếp địa nối song song trong nhà máy.
• Mạng lưới chống sét tòa nhà có các điểm liên kết đa hướng.
• Hệ thống cột điện truyền tải liên kết bằng dây chống sét treo ngọn.

4.2 Giới hạn của ampe kìm đo điện trở đất trên cọc tiếp địa đơn lập

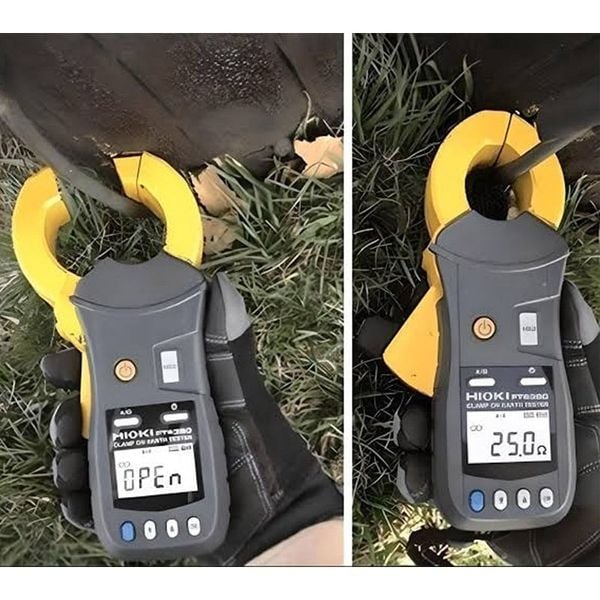

Nếu hệ thống chỉ có một cọc tiếp địa duy nhất không liên kết với bất kỳ đường nối đất nào khác, ampe kìm đo điện trở đất sẽ không thể tạo được mạch vòng kín và báo lỗi hiển thị OL (Open Loop). Trong tình huống này, kỹ sư bắt buộc phải dùng máy đo 3 cọc cắm đất hoặc tạo mạch vòng phụ trợ nhân tạo.

4.3 Những sai số cần tránh khi thao tác ampe kìm đo điện trở đất

• Kẹp vào vị trí thanh dẫn bị rỉ sét, bám sơn hoặc dầu mỡ dày.
• Hàm kẹp của ampe kìm đo điện trở đất bị hở do bụi bẩn kẹt ở khe từ.
• Nhiễu từ trường quá mạnh hoặc dòng rò vượt ngưỡng cho phép làm bão hòa cảm biến của ampe kìm.

5. Tiêu chuẩn đánh giá kết quả từ ampe kìm đo điện trở đất

Sau khi tiến hành kiểm tra bằng ampe kìm đo điện trở đất, bạn đối chiếu giá trị đo được với các tiêu chuẩn an toàn quốc gia (TCVN 9385:2012 và quy phạm ngành điện):

• Hệ thống tiếp địa chống sét trực tiếp: Trị số đo bằng ampe kìm đo điện trở đất phải nhỏ hơn hoặc bằng 10 Ω.
• Hệ thống tiếp địa an toàn thiết bị điện dân dụng và hạ thế: Giá trị tiêu chuẩn yêu cầu dưới 4 Ω.
• Hệ thống tiếp địa phòng máy viễn thông, máy chủ Server: Đòi hỏi mức tiếp địa nghiêm ngặt dưới 1 Ω đến 2 Ω.
• Tiếp địa an toàn cho cột điện hạ thế: Trị số đo thông thường cho phép dưới 30 Ω tùy thuộc vào địa chất từng khu vực.

6. Câu hỏi thường gặp về ampe kìm đo điện trở đất (FAQ)

• Ampe kìm đo điện trở đất có cần đóng cọc tiếp địa phụ không?
  • Không. Thiết bị sử dụng nguyên lý cảm ứng kép nên hoàn toàn không cần đóng bất kỳ cọc tiếp địa phụ trợ nào.
• Có thể dùng ampe kìm thông thường thay cho ampe kìm đo điện trở đất không?
  • Không. Ampe kìm thông thường chỉ đo được dòng điện chạy qua dây, không có cuộn sơ cấp phát điện áp kích thích để đo điện trở đất như ampe kìm đo điện trở đất chuyên dụng.
• Làm sao để biết ampe kìm đo trở đất còn đo chuẩn xác?
  • Trước khi đo, bạn kẹp hàm máy vào vòng điện trở kiểm chuẩn (thường là 1 Ω hoặc 25 Ω) đi kèm theo máy. Nếu màn hình ampe kìm đo điện trở đất hiển thị đúng giá trị trên vòng thì thiết bị hoạt động hoàn toàn chính xác.

7. Nơi chọn mua Ampe kìm đo điện trở đất uy tín

Việc trang bị và sử dụng thành thạo ampe kìm đo điện trở đất là giải pháp tối ưu giúp nâng cao năng suất bảo trì và duy trì an toàn điện cho mọi công trình. Khi chọn mua ampe kìm đo điện trở đất, hãy ưu tiên các thương hiệu hàng đầu như Hioki, Kyoritsu hay Fluke để đảm bảo độ chính xác và tuổi thọ bền bỉ của máy.
