Cách đo dòng Inrush bằng Ampe kìm đo dòng khởi động

Dòng khởi động (Inrush Current) là một trong những thông số kỹ thuật quan trọng hàng đầu trong thiết kế, lắp đặt và bảo trì hệ thống điện công nghiệp lẫn dân dụng. Hiện tượng dòng điện tăng vọt trong tích tắc khi vừa bật thiết bị có thể làm nhảy aptomat, sụt áp nguồn hoặc gây hư hại cuộn dây. Để kiểm tra giá trị tức thời này, sử dụng ampe kìm đo dòng khởi động chuyên dụng là giải pháp an toàn, nhanh chóng và chính xác nhất.

Hãy cùng Thiết bị đo ANH PHÁT tìm hiểu bản chất dòng Inrush, nguyên lý đo và từng bước thực hành chuẩn xác theo tiêu chuẩn kỹ thuật.

1. Dòng khởi động (Inrush Current) là gì và vì sao cần phải đo?

Dòng điện khởi động (Inrush Current), còn được gọi là dòng xung kích hoặc dòng xung đầu vào, là giá trị dòng điện tức thời cực đại mà hệ thống điện tiêu thụ ngay tại thời điểm đóng mạch cấp nguồn.

1.1. Bản chất và đặc tính của dòng điện khởi động

Để hình dung trực quan, hãy liên tưởng đến việc đạp một chiếc xe kéo chở nặng: người lái luôn phải dùng lực ban đầu rất mạnh để xe bắt đầu lăn bánh. Khi các bánh xe đã quay đều theo quán tính, lực duy trì cần thiết sẽ giảm đi rõ rệt. Động cơ điện và các thiết bị chứa lõi từ cũng vận hành theo nguyên lý tương tự.

Dòng Inrush mang các đặc tính kỹ thuật cơ bản sau:

• Xuất hiện tức thì: Xảy ra ngay trong vài phần nghìn giây hoặc vài chu kỳ đầu tiên của dạng sóng điện áp AC khi vừa đóng công tắc.
• Thời gian tồn tại ngắn: Chỉ duy trì quá độ trong khoảng vài chục mili-giây đến vài giây trước khi dòng điện hạ dần về mức dòng điện ổn định (trạng thái dừng khi tốc độ biến thiên dòng theo thời gian di/dt = 0).
• Biên độ cực lớn: Thường cao hơn gấp 5 đến 10 lần so với dòng điện làm việc định mức ghi trên nhãn máy.

1.2. Nguyên nhân sinh ra dòng Inrush ở động cơ và máy biến áp

• Động cơ cảm ứng (Induction Motor): Giữa rotor và stator có khe hở không khí nên từ trở của động cơ rất cao. Khi đứng yên, rotor chưa quay nên chưa sinh ra sức phản điện động. Động cơ bắt buộc phải tiêu thụ một dòng điện từ hóa cực lớn để tạo từ trường quay ban đầu. Khi tốc độ rotor đạt khoảng 70% đến 80% định mức, dòng điện mới giảm dần về mức định mức bình thường.
• Máy biến áp: Khi cấp điện vào cuộn sơ cấp lúc phía thứ cấp hở mạch (không tải), nếu thời điểm đóng mạch rơi trúng điểm điện áp AC đi qua giá trị 0 (Zero Crossing), lõi thép sẽ bị đẩy vào vùng bão hòa từ sâu, sinh ra dòng từ hóa xung kích cực đại làm tác động tức thời các thiết bị bảo vệ.
• Bộ nguồn xung (SMPS) và mạch điện tử: Xuất hiện dòng nạp tức thời cực lớn cho các tụ điện lọc nguồn dung lượng cao khi các tụ này đang ở trạng thái phóng hết điện tích.

1.3. Tác hại khi không kiểm soát tốt dòng xung kích

Nếu không nắm bắt chính xác độ lớn của dòng Inrush, hệ thống điện có thể gặp phải nhiều rủi ro:

• Aptomat, cầu chì liên tục bị ngắt mạch ngoài ý muốn dù công suất hoạt động bình thường của tải hoàn toàn nằm trong ngưỡng cho phép.
• Gây hiện tượng sụt áp tạm thời trên đường dây chung, ảnh hưởng đến độ ổn định của các thiết bị điện tử nhạy cảm lắp cùng nhánh nguồn.
• Gây quá nhiệt cục bộ trên dây dẫn và sinh ra lực ứng suất cơ học vặn xoắn lớn, làm giảm tuổi thọ bạc đạn và làm lão hóa lớp cách điện của cuộn dây.

Trong thiết kế kỹ thuật, người ta thường ứng dụng điện trở nhiệt NTC (hệ số nhiệt độ âm) cho mạch công suất nhỏ hoặc lắp đặt bộ khởi động mềm (Soft Starter), biến tần (VFD) để điều khiển động cơ công suất lớn.

2. Tại sao cần dùng Ampe kìm đo dòng khởi động chuyên dụng?

Các loại Ampe kìm thông thường chỉ có chu kỳ lấy mẫu trung bình khoảng vài trăm mili-giây. Do dòng Inrush chỉ vọt lên và biến mất trong chớp mắt (tính bằng mili-giây), đồng hồ đo tiêu chuẩn sẽ bỏ lỡ đỉnh sóng xung kích này và chỉ hiển thị một con số chập chờn, thấp hơn nhiều so với dòng đỉnh thực tế.

Vì vậy, việc trang bị ampe kìm đo dòng khởi động chuyên dụng là bắt buộc. Những thiết bị này được tích hợp tính năng INRUSH hoặc mạch giữ đỉnh Peak Hold tốc độ cao kết hợp bộ lọc nhiễu đồng bộ. Đồng hồ sẽ tự động bắt trọn giá trị dòng đỉnh thực tế trong khoảng 100ms đầu tiên của quá trình quá độ mà không bị ảnh hưởng bởi sóng hài hay nhiễu điện từ.

3. Hướng dẫn 5 bước đo dòng khởi động bằng Ampe kìm

Để thực hiện phép đo chuẩn xác và an toàn tuyệt đối, bạn hãy tiến hành theo quy trình 5 bước sau:

3.1. Bước 1: Ngắt nguồn tải và chuẩn bị thiết bị đo phù hợp

• Ngắt hoàn toàn nguồn điện cấp cho động cơ hoặc tải cần đo (tắt aptomat, cầu dao) và đảm bảo thiết bị đang ở trạng thái dừng hẳn.
• Ước tính dòng khởi động bằng cách nhân dòng định mức (ghi trên nhãn mác) lên 5 đến 8 lần. Hãy chọn ampe kìm có dải đo lớn hơn con số ước tính này để tránh bị tràn thang đo.
• Kiểm tra cấp an toàn của ampe kìm (khuyến nghị đạt chuẩn CAT III 600V hoặc CAT IV 600V trong môi trường công nghiệp).

3.2. Bước 2: Thiết lập thang đo và kích hoạt chế độ Inrush

• Bật nguồn ampe kìm, xoay núm vặn sang thang đo dòng điện xoay chiều (ký hiệu A~ hoặc ACA) hoặc dòng một chiều (DCA) tùy theo nguồn điện của tải.
• Nhấn nút có ký hiệu INRUSH (hoặc biểu tượng xung sóng / Peak / I-Max tùy từng hãng sản xuất). Màn hình LCD sẽ xuất hiện biểu tượng INRUSH hoặc các ký hiệu chờ tín hiệu kích hoạt.

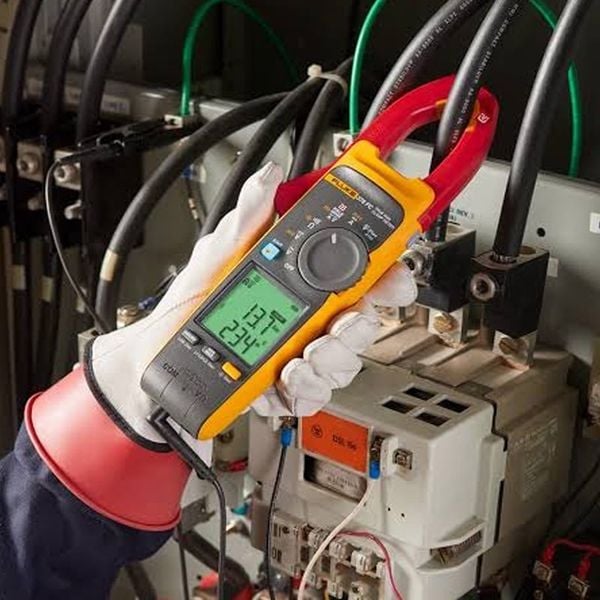

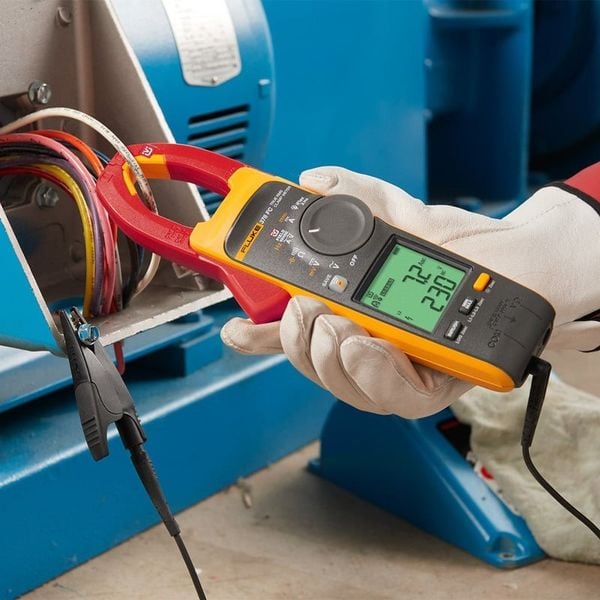

3.3. Bước 3: Kẹp ngàm đo vào một dây dẫn đơn duy nhất

• Bóp cò mở hàm kẹp và luồn ngàm ôm trọn một sợi dây pha duy nhất (dây nóng) hoặc một dây dẫn nguồn chính của tải.
• Đặt dây dẫn nằm ở vị trí trung tâm ngàm kẹp để cảm ứng từ trường đạt độ chính xác cao nhất.
• Quy tắc an toàn cốt lõi: Tuyệt đối không kẹp chung cả hai dây pha và dây trung tính (dây nóng và dây nguội) vào trong cùng một ngàm kẹp.

3.4. Bước 4: Cấp nguồn khởi động thiết bị cần kiểm tra

• Đóng cầu dao hoặc bật công tắc khởi động thiết bị tải.
• Ngay khi dòng điện chạy qua, ampe kìm sẽ tự động kích hoạt mạch lấy mẫu tốc độ cao, lọc bỏ nhiễu và ghi lại giá trị dòng điện cực đại xuất hiện trong vài chu kỳ đầu tiên.

3.5. Bước 5: Đọc và đánh giá kết quả dòng điện đỉnh

• Đọc giá trị dòng khởi động được hiển thị cố định trên màn hình đồng hồ.
• So sánh giá trị này với dòng đầy tải (FLA - Full Load Amps). Nếu dòng đo được vượt quá 10 đến 12 lần dòng định mức hoặc thời gian khởi động kéo dài bất thường, động cơ có thể đang bị kẹt cơ khí, sát cốt rotor hoặc suy giảm cách điện cuộn dây.

4. Các sai lầm phổ biến cần tránh khi đo dòng Inrush

1. Kẹp cả cụm cáp nguồn hai dây: Dòng điện đi qua dây nóng và dây nguội có chiều ngược nhau, sinh ra hai từ trường triệt tiêu lẫn nhau, làm ampe kìm hiển thị giá trị 0A.
2. Bấm nút Inrush sau khi thiết bị đã chạy ổn định: Nếu tải đã hoạt động ổn định rồi mới kích hoạt tính năng Inrush, ampe kìm chỉ đo dòng tải liên tục chứ không bắt được xung khởi động ban đầu.
3. Chọn dải đo quá thấp: Đo động cơ công suất lớn có dòng khởi động lên tới 400A nhưng lại đặt thang đo 200A sẽ khiến đồng hồ báo quá tải (ký hiệu OL).
4. Khởi động động cơ khi đang kẹt tải nặng: Động cơ bị bó cứng cơ khí sẽ biến dòng Inrush thành dòng kẹt rotor (Locked Rotor Current) kéo dài liên tục, dễ làm nhảy toàn bộ hệ thống bảo vệ hoặc làm hỏng thiết bị đo.

5. Gợi ý các mẫu Ampe kìm đo dòng khởi động đáng mua hiện nay

Dưới đây là tổng hợp các model ampe kìm chuyên dụng có tính năng đo dòng Inrush / Peak Hold từ các thương hiệu phổ biến, được kỹ sư và thợ điện đánh giá rất cao về độ bền và độ chính xác:

5.1. Phân khúc cao cấp - Chuyên dụng cho công nghiệp nặng

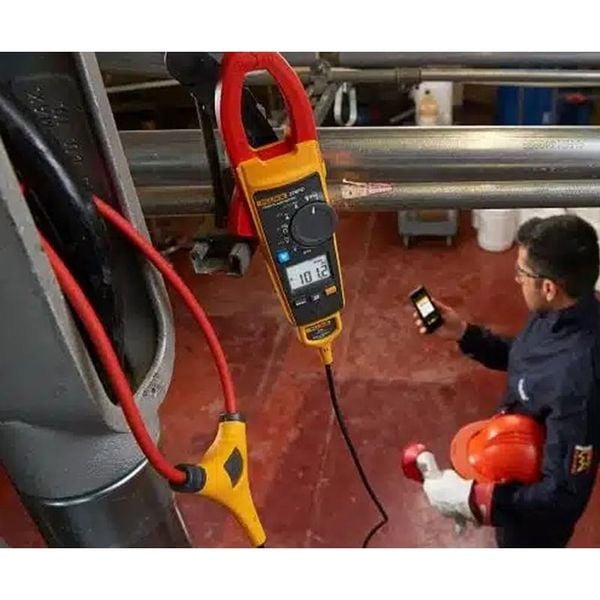

• Fluke (Mỹ) - Model Fluke 376 FC:
  • Điểm mạnh: Tích hợp bộ lọc thông thấp (Low-pass filter) độc quyền, loại bỏ nhiễu sóng hài từ biến tần VFD để bắt dòng Inrush chuẩn xác.
  • Thông số: Đo dòng AC/DC 1000A (mở rộng lên 2500A AC với đầu dò mềm iFlex), chuẩn an toàn CAT IV 600V / CAT III 1000V.
  • Ứng dụng: Nhà máy công nghiệp, trạm biến áp, hệ thống biến tần công suất lớn.
• Hioki (Nhật Bản) - Model Hioki CM4371 / CM4373:
  • Điểm mạnh: Bắt đỉnh xung Inrush tức thời siêu tốc, độ bền cao, đạt chuẩn kháng nước/bụi IP54 và hoạt động ổn định từ -25°C đến 65°C.
  • Thông số: Đo AC/DC 600A (CM4371) hoặc 2000A (CM4373), hỗ trợ đo điện áp DC lên đến 1700V.
  • Ứng dụng: Bảo trì cơ điện nhà xưởng, trạm năng lượng mặt trời áp mái.
• Kyoritsu (Nhật Bản) - Model KEW 2055 / 2056R:
  • Điểm mạnh: Thiết bị đo tin cậy, độ bền cơ học cao, trang bị chức năng Peak Hold bắt đỉnh dòng khởi động.
  • Thông số: Đo dòng AC/DC lên đến 1000A, chuẩn an toàn CAT IV 600V.
  • Ứng dụng: Lưới điện phân phối, kỹ sư điện lực, bảo trì hệ thống tòa nhà.

5.2. Phân khúc tầm trung - Đo kiểm xưởng sản xuất và HVAC

• Lutron (Đài Loan) - Model Lutron CM-9930:
  • Điểm mạnh: Dải đo dòng cực rộng, ngàm kẹp lớn dễ kẹp cáp trục chính hoặc thanh cái (busbar), có chế độ Peak Hold.
  • Thông số: Đo dòng AC/DC lên đến 2000A, tích hợp đo công suất và tần số.
  • Ứng dụng: Phòng thí nghiệm điện cơ, xưởng đóng tàu, bảo trì máy phát điện.
• Center (Đài Loan) - Model Center 223 / Center 200 Series:
  • Điểm mạnh: Thiết kế ngàm kẹp mỏng chuyên dụng, tốc độ đáp ứng xung nhanh, tối ưu cho không gian tủ điện hẹp.
  • Thông số: Đo dòng AC/DC 600A True-RMS, bắt đỉnh dòng quá độ tức thời.
  • Ứng dụng: Kỹ thuật viên bảo dưỡng hệ thống điều hòa không khí (HVAC) và tủ phân phối.
• Deree (Đài Loan) - Model Deree DE-3103:
  • Điểm mạnh: Thiết kế nhỏ gọn, hỗ trợ tính năng Peak Hold để ghi nhận dòng xung kích ban đầu khi bật motor.
  • Thông số: Đo dòng AC 600A, độ phân giải cao.
  • Ứng dụng: Thợ điện dân dụng, bảo dưỡng máy nén lạnh và máy bơm nước cơ động.

5.3. Phân khúc phổ thông - Tối ưu chi phí đầu tư

• Apech (Đài Loan) - Model Apech AC-3169:
  • Điểm mạnh: Giá thành rẻ nhưng sở hữu phím bấm INRUSH chuyên biệt, đo chuẩn True-RMS trên các tải phi tuyến tính.
  • Thông số: Đo dòng AC 600A, màn hình LCD có đèn nền.
  • Ứng dụng: Thợ sửa chữa điện cơ bản, kiểm tra động cơ 1 pha và 3 pha cỡ nhỏ.
• Victor (Trung Quốc) - Model Victor 610B+ True-RMS:
  • Điểm mạnh: Tích hợp sẵn thang đo INRUSH và chế độ lọc tần số VFC để đo tải sau biến tần với chi phí thấp.
  • Thông số: Đo dòng AC/DC 1000A, điện áp 1000V.
  • Ứng dụng: Kiểm tra sửa chữa thiết bị điện công nghiệp nhẹ và dân dụng.
• AZ Instrument (Đài Loan) - Model AZ Series:
  • Điểm mạnh: Dụng cụ đo kết hợp kiểm tra thông số điện - lạnh, hỗ trợ chức năng giữ đỉnh dòng khi khởi động máy nén.
  • Thông số: Đo dòng AC/DC tải motor máy lạnh, thao tác đơn giản.
  • Ứng dụng: Kỹ thuật viên điện lạnh HVAC cơ bản.

6. Câu hỏi thường gặp khi đo dòng khởi động bằng Ampe kìm (FAQ)

• Vì sao dòng khởi động cao hơn dòng định mức của aptomat nhưng aptomat không nhảy?
  • Các loại aptomat (MCB, MCCB) làm việc dựa trên đường cong đặc tính thời gian - dòng điện (Time-Current Curve). Do dòng Inrush chỉ xuất hiện trong tích tắc (vài chục đến vài trăm mili-giây), lượng nhiệt tích lũy chưa đủ để làm cong thanh lưỡng kim nhiệt và lực từ chưa duy trì đủ lâu để nhả cơ cấu ngắt điện từ.
• Có những cách nào để giảm dòng khởi động cho động cơ lớn?
  • Bạn có thể áp dụng các phương pháp như: mạch khởi động sao - tam giác (Star-Delta), dùng cuộn kháng / máy biến áp tự ngẫu, lắp đặt bộ khởi động mềm (Soft Starter) hoặc sử dụng biến tần (VFD) để tăng dần tần số và điện áp cấp cho động cơ.
• Ampe kìm không có nút INRUSH mà chỉ có nút PEAK thì có đo được không?
  • Hoàn toàn được. Nút PEAK HOLD (chức năng bắt đỉnh tức thời) trên các ampe kìm chất lượng cao vẫn có khả năng bắt được giá trị cực đại của dạng sóng khi vừa bật tải, mang lại kết quả có độ tin cậy tốt.
