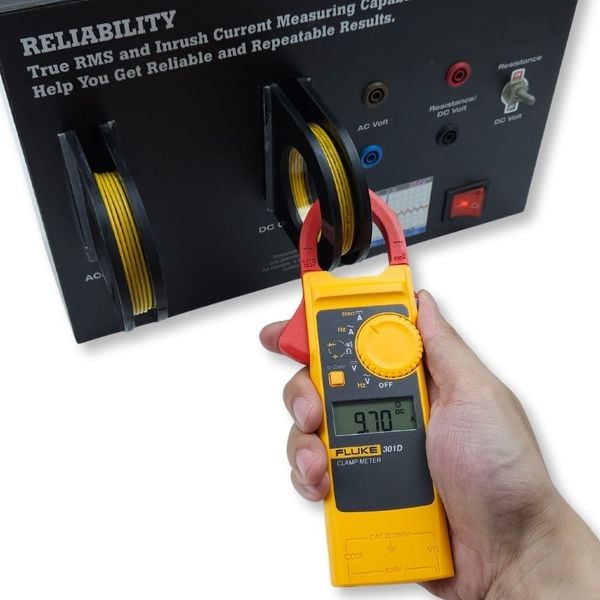

Cảm biến Hall Effect vs biến áp dòng (CT) trong Ampe kìm

Ampe kìm được biết đến là thiết bị đo điện không thể thiếu đối với thợ điện, kỹ sư bảo trì và kỹ thuật viên hệ thống. Điểm ăn tiền lớn nhất của Ampe kìm so với Đồng hồ vạn năng truyền thống là khả năng đo dòng điện trực tiếp mà không cần ngắt mạch hay đấu nối tiếp que đo. Sự tiện lợi này đến từ công nghệ cảm ứng tích hợp ngay bên trong hàm kẹp.

Hiện nay, tồn tại 2 công nghệ cốt lõi thống trị thị trường Ampe kìm là Biến áp dòng (CT - Current Transformer) và Cảm biến Hall Effect.

Việc hiểu rõ sự khác biệt giữa 2 công nghệ này không chỉ giúp bạn giải mã câu hỏi "Tại sao thiết bị này đo được dòng DC còn thiết bị kia thì không?" mà còn giúp bạn tối ưu chi phí đầu tư mua thiết bị đo lường.

1. Tổng quan về công nghệ ngàm kẹp không cần cắt mạch

Khi một dòng điện chạy qua dây dẫn, nó sẽ tự động sinh ra một từ trường xung quanh dây dẫn đó theo quy tắc bàn tay phải. Cả 2 công nghệ ngàm kẹp CT và cảm biến Hall Effect đều tận dụng từ trường này để suy ra giá trị dòng điện thực tế.

Tuy nhiên, cách thức chuyển đổi từ từ trường sang tín hiệu điện thế ở 2 công nghệ này hoàn toàn khác nhau:

1. Biến áp dòng (CT) chuyển đổi từ trường biến thiên thành dòng điện thứ cấp thông qua hiện tượng cảm ứng điện từ.
2. Cảm biến Hall Effect đo trực tiếp mật độ từ thông (kể cả từ trường tĩnh) để tạo ra điện áp tương ứng.

2. Biến áp dòng (CT) trong ampe kìm - Nguyên lý và cấu tạo

Biến áp dòng điện (Current Transformer) là công nghệ truyền thống, có lịch sử phát triển lâu đời và cực kỳ phổ biến trong các ampe kìm chuyên đo điện lưới dân dụng hoặc công nghiệp AC.

2.1. Nguyên lý hàm kẹp CT dựa trên định luật cảm ứng Faraday

Nguyên lý hàm kẹp CT hoạt động hoàn toàn dựa trên Định luật cảm ứng điện từ Faraday.

Khi có dòng điện xoay chiều (AC) chạy qua dây dẫn (đóng vai trò là cuộn sơ cấp 1 vòng dây), xung quanh dây dẫn sẽ xuất hiện một từ trường biến thiên liên tục. Hàm kẹp của ampe kìm chứa lõi thép từ tính (lõi sắt từ quấn lá thép kỹ thuật điện) sẽ gom toàn bộ từ thông này lại.

Từ thông biến thiên chạy qua lõi thép sẽ cảm ứng sang cuộn dây thứ cấp được quấn nhiều vòng bên trong thân ampe kìm, tạo ra một dòng điện thứ cấp có tỷ lệ nghịch với số vòng dây. Mạch điện tử của ampe kìm sau đó đo dòng thứ cấp này và hiển thị kết quả dòng AC tương ứng trên màn hình.

2.2. Cấu tạo ngàm kẹp CT và lý do chỉ đo được dòng AC

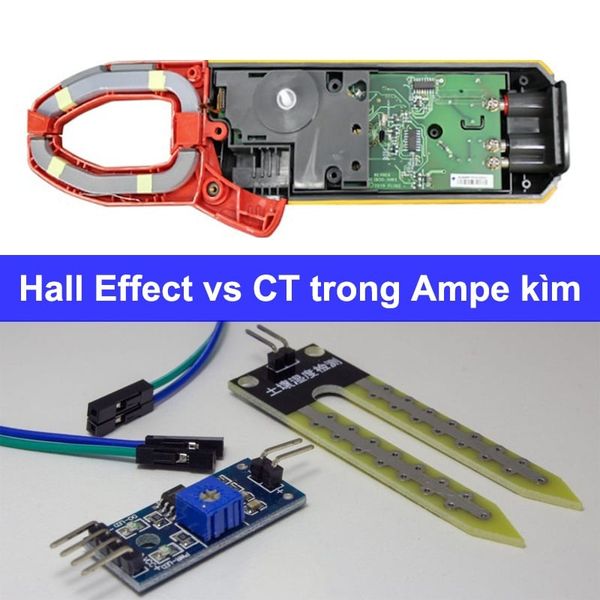

Cấu tạo ngàm kẹp ampe kìm dùng CT bao gồm:

• Lõi sắt từ khép kín được chia làm hai nửa, có thể mở ra khép lại nhờ cơ cấu lò xo.
• Cuộn dây thứ cấp quấn quanh lõi sắt từ bên trong vỏ nhựa bảo vệ.
• Mạch biến đổi dòng điện thứ cấp thành tín hiệu hiển thị.

Tại sao ampe kìm CT không thể đo được dòng một chiều (DC)?

• Dòng điện DC là dòng điện có hướng và giá trị không đổi theo thời gian. Khi dòng DC chạy qua dây dẫn, nó sinh ra một từ trường tĩnh (không biến thiên).
• Theo định luật Faraday, từ trường không biến thiên thì biến thiên từ thông bằng 0 (ΔΦ/Δt = 0), do đó không thể cảm ứng ra dòng điện ở cuộn thứ cấp. Đây là lý do kỹ thuật cốt lõi khiến ampe kìm CT thuần túy hoàn toàn "mù" trước dòng điện DC.

3. Cảm biến Hall Effect trong ampe kìm: Đột phá đo dòng DC

Sự phát triển của điện mặt trời, xe điện, pin lithium và các bộ biến tần công nghiệp đòi hỏi thiết bị đo phải xử lý được dòng DC cường độ lớn. Công nghệ cảm biến Hall Effect ra đời đã giải quyết triệt để bài toán này.

3.1. Nguyên lý hiệu ứng Hall và cảm biến Hall Effect ampe kìm

Hiệu ứng Hall được phát hiện bởi nhà vật lý Edwin Hall năm 1879

Nêu rõ: Khi một dòng điện điều khiển (Ic) chạy qua một tấm bán dẫn đặt trong từ trường vuông góc (B), các hạt mang điện sẽ bị lực Lorentz đẩy về một phía. Sự tích tụ điện tích này tạo ra một điện áp ngang gọi là điện áp Hall (VH).

Công thức tính điện áp Hall được biểu diễn đơn giản là:

VH = k × Ic × B

Trong cảm biến Hall Effect ampe kìm, vi mạch bán dẫn Hall được đặt ngay tại khe hở không khí (air gap) của lõi từ tính ngàm kẹp. Vì từ trường B do dòng điện trong dây dẫn sinh ra (dù là dòng AC biến thiên hay dòng DC cố định) đều tác động trực tiếp lên phần tử Hall, cảm biến sẽ xuất ra điện áp VH tương ứng. Nhờ đó, ampe kìm dễ dàng đo được cả dòng điện AC và DC.

3.2. Cấu tạo kẹp Ampe DC và nút Zero (Null) khử từ dư

Cấu tạo kẹp ampe DC dùng cảm biến Hall Effect có những điểm khác biệt quan trọng:

• Lõi từ tính có xẻ một hoặc hai khe hở nhỏ (air gap) để đặt vi mạch bán dẫn cảm biến Hall.
• Vi mạch cảm biến Hall (thường ứng dụng kiến trúc Closed-loop hoặc Open-loop) kết hợp với mạch khuếch đại điện áp.
• Bộ nguồn cấp điện riêng từ pin để nuôi vi mạch bán dẫn Hall hoạt động.

Vai trò của nút Zero (DCA ZERO / NULL): Do cảm biến Hall vô cùng nhạy bén với các từ trường tĩnh, nó sẽ ghi nhận cả từ trường Trái Đất cũng như từ dư còn sót lại trên lõi sắt ngàm kẹp sau những lần đo trước.

Nếu không loại bỏ yếu tố này, màn hình ampe kìm sẽ hiển thị sai số (ví dụ hiện 0.3A hoặc 0.5A dù chưa kẹp vào dây điện nào). Khi bấm nút Zero, mạch vi xử lý sẽ lấy giá trị nhiễu hiện tại làm mốc 0 chuẩn, giúp kết quả đo dòng DC sau đó đạt độ chính xác cao nhất.

4. So sánh Cảm biến Hall Effect vs Biến áp dòng (CT)

Dưới đây là sự so sánh chi tiết giữa 2 công nghệ ngàm kẹp Ampe kìm dựa trên các tiêu chí kỹ thuật chính:

• Loại dòng điện đo được:
  • Biến áp dòng (CT): Chỉ đo được dòng xoay chiều (AC).
  • Cảm biến Hall Effect: Đo tốt cả dòng một chiều (DC) và dòng xoay chiều (AC).
• Nguồn điện hoạt động:
  • Biến áp dòng (CT): Đóng vai trò là thiết bị thụ động. Hàm kẹp tự tạo ra dòng điện thứ cấp nên không tốn năng lượng pin để vận hành ngàm đo.
  • Cảm biến Hall Effect: Cần nguồn điện chủ động (pin của ampe kìm) để cấp dòng nuôi vi mạch bán dẫn Hall liên tục trong quá trình đo.
• Thao tác vận hành khi đo:
  • Biến áp dòng (CT): Thao tác đơn giản, kẹp ngàm vào dây dẫn là đọc ngay kết quả trên màn hình.
  • Cảm biến Hall Effect: Khi đo dòng DC, bắt buộc người dùng phải giữ ngàm khép kín hướng về vị trí đo và bấm nút Zero (Null) trước khi kẹp vào dây điện.
• Băng thông tần số và đáp ứng tín hiệu:
  • Biến áp dòng (CT): Băng thông hẹp, tối ưu nhất ở tần số điện lưới công nghiệp (50Hz - 60Hz), độ chính xác rất cao với sóng sin chuẩn (Pure Sine Wave).
  • Cảm biến Hall Effect: Băng thông rộng (từ DC lên tới hàng chục kHz), đáp ứng nhanh, đo tốt các dạng sóng biến thiên phức tạp trong bộ biến tần (VFD) hoặc hệ thống điều tốc động cơ.
• Giá thành và độ bền cơ học:
  • Biến áp dòng (CT): Cấu tạo đơn giản, độ bền cơ học cao, chi phí sản xuất thấp, giá ampe kìm CT rẻ hơn đáng kể.
  • Cảm biến Hall Effect: Tích hợp vi mạch bán dẫn phức tạp, nhạy cảm hơn với va đập mạnh, chi phí sản xuất cao nên giá thành ampe kìm AC/DC đắt hơn.

5. Công nghệ tích hợp trên từng dòng Ampe kìm phổ biến

6. Hướng dẫn chọn mua ampe kìm phù hợp với nhu cầu công việc

Việc lựa chọn công nghệ ngàm kẹp phụ thuộc chính vào lĩnh vực làm việc thực tế của bạn:

• Làm điện dân dụng, tủ điện hạ thế AC: Dùng ampe kìm CT.
• Làm điện mặt trời (Solar), xe điện, pin/ắc quy, biến tần: Chọn ampe kìm Hall Effect (AC/DC).
• Đo thanh cái to, vị trí hẹp, dòng điện nghìn Ampe: Chọn ampe kìm ngàm mềm Rogowski Coil.

6.1. Khi nào nên chọn ampe kìm biến áp dòng (CT)?

Bạn nên ưu tiên chọn ampe kìm sử dụng công nghệ biến áp dòng CT khi:

• Công việc chính là điện dân dụng và công nghiệp cơ bản: Kiểm tra dòng tải tủ điện hạ thế, đo dòng động cơ 3 pha thông thường, bảo trì hệ thống chiếu sáng AC.
• Cần độ bền cao và tiết kiệm pin: Ampe kìm CT tiêu thụ rất ít pin (chỉ dùng pin nuôi màn hình hiển thị), độ bền ngàm kẹp cao, chịu quăng quật tốt trong môi trường công trường.
• Tối ưu ngân sách: Các dòng ampe kìm CT từ các thương hiệu uy tín như Kyoritsu, Hioki hay Fluke có giá rất dễ tiếp cận nhưng độ chính xác Class 0.5 - Class 1 cực kỳ tin cậy.

6.2. Khi nào bắt buộc dùng ampe kìm cảm biến Hall Effect?

Lựa chọn ampe kìm tích hợp cảm biến Hall Effect ampe kìm là yêu cầu bắt buộc trong các kịch bản:

• Bảo trì hệ thống Năng lượng mặt trời (Solar PV): Kiểm tra dòng DC từ chuỗi tấm pin (PV String) đi vào bộ hòa lưới (Inverter) hoặc tủ kết hợp (Combiner Box).
• Sửa chữa ô tô, Xe điện (EV) và hệ thống Pin/Ắc quy: Đo dòng nạp/xả của ắc quy, kiểm tra dòng khởi động (Cranking Current) động cơ xe hơi hoặc hệ thống lưu trữ năng lượng BESS.
• Bảo trì Biến tần và Thiết bị viễn thông: Kiểm tra dòng điện DC cấp cho các trạm phát sóng BTS, hệ thống nguồn UPS, hoặc nguồn DC trong nhà máy sản xuất.

7. Các câu hỏi thường gặp (FAQ) về ngàm kẹp ampe kìm

Ampe kìm cảm biến Hall Effect có đo được dòng AC không?

• Trả lời: Có. Cảm biến Hall Effect đo được từ trường tĩnh lẫn từ trường biến thiên. Do đó, các dòng ampe kìm ký hiệu "AC/DC Clamp Meter" dùng công nghệ Hall Effect đều đo tốt cả dòng một chiều lẫn dòng xoay chiều.

Tại sao ampe kìm đo dòng DC thường nhanh hết pin hơn ampe kìm AC?

• Trả lời: Vì ngàm kẹp cảm biến Hall Effect cần dòng điện từ pin để duy trì hoạt động của vi mạch bán dẫn trong suốt quá trình đo, trong khi ngàm CT đo dòng AC hoạt động dựa trên cơ chế cảm ứng thụ động không tốn năng lượng.

Tiêu chuẩn IEC nào quy định độ chính xác của biến dòng và cảm biến đo dòng?

• Trả lời: Bộ tiêu chuẩn IEC 61869 (cụ thể là IEC 61869-1 cho yêu cầu chung và IEC 61869-2 cho biến dòng CT) là tiêu chuẩn quốc tế cốt lõi quy định về cấp chính xác (Accuracy Class), giới hạn sai số và độ an toàn điện cho các thiết bị đo dòng.

Quên bấm nút Zero khi đo dòng DC có sao không?

• Trả lời: Kết quả đo sẽ bị cộng thêm (hoặc trừ đi) một lượng sai số do từ trường Trái Đất hoặc từ dư trên ngàm kẹp gây ra. Đặc biệt khi đo các dòng DC nhỏ (dưới 5A), việc quên bấm nút Zero sẽ dẫn đến sai số rất lớn.

8. Chỗ bán Ampe kìm tích hợp 2 công nghệ Cảm biến Hall Effect và Biến áp dòng CT

Hiểu rõ sự khác biệt giữa cảm biến Hall Effect ampe kìm và biến áp dòng CT giúp bạn làm chủ thiết bị đo và đưa ra quyết định mua sắm chính xác:

• Hãy chọn ampe kìm dùng CT nếu bạn chỉ làm việc với hệ thống điện lưới AC truyền thống, ưu tiên sự bền bỉ, tiết kiệm pin và chi phí hợp lý.
• Bắt buộc đầu tư Ampe kìm dùng cảm biến Hall Effect nếu công việc của bạn liên quan đến năng lượng tái tạo, xe điện, bình ắc quy, tủ nguồn DC hoặc các mạch điều khiển biến tần hiện đại.
