Bí quyết kiểm tra dòng rò bằng Ampe kìm đo dòng rò chuyên dụng

Hiện tượng rò rỉ điện là một trong những nguyên nhân hàng đầu dẫn đến các sự cố giật điện nguy hiểm và nguy cơ cháy nổ nghiêm trọng trong cả hệ thống điện dân dụng lẫn công nghiệp. Việc phát hiện sớm dòng rò không chỉ bảo vệ tính mạng con người mà còn hạn chế tối đa tổn thất về tài sản và thiết bị.

Để phát hiện sớm vấn đề này, ampe kìm đo dòng rò đã trở thành công cụ bảo trì điện chuyên dụng không thể thiếu đối với nhiều kỹ sư, thợ điện M&E và kỹ thuật viên vận hành hệ thống.

Vậy đồng hồ ampe kìm đo dòng điện rò rỉ là gì? Tại sao thiết bị này lại được ưu tiên hàng đầu so với các dụng cụ đo điện truyền thống? Hãy cùng Thiết bị đo ANH PHÁT tìm hiểu chi tiết qua bài viết dưới đây.

1. Ampe kìm đo dòng rò là gì và nguyên lý hoạt động của nó

Khái niệm ampe kìm đo dòng rò chuyên dụng

• Ampe kìm đo dòng rò (Leakage Current Clamp Meter) là thiết bị đo lường điện tử chuyên dụng được thiết kế riêng để phát hiện và định lượng các dòng điện rò rỉ siêu nhỏ chạy ngoài mạch dẫn chính.
• Mức dòng rò này thường rất thấp, dao động trong dải miliampe (mA) hoặc thậm chí microampe (µA), đòi hỏi cảm biến đo có độ nhạy cực cao mà các thiết bị đo dòng tải thông thường không thể ghi nhận được.

Nguyên lý cảm ứng điện từ và đo dòng điện chênh lệch

• Thiết bị hoạt động dựa trên nguyên lý cảm ứng điện từ và khả năng đo dòng điện chênh lệch (residual current). Trong một hệ thống điện hoạt động bình thường và không có sự cố, tổng dòng điện đi qua dây pha (L) và trở về qua dây trung tính (N) luôn bằng nhau và triệt tiêu từ trường lẫn nhau.
• Khi xảy ra hiện tượng rò rỉ điện (do lớp cách điện bị suy giảm, ẩm ướt hoặc thiết bị truyền điện ra vỏ máy), một phần dòng điện sẽ đi xuống đất qua dây tiếp địa bảo vệ (PE) hoặc qua vật dẫn khác. Lúc này, tổng dòng điện đi và về qua hàm kẹp không còn cân bằng. Ampe kìm đo dòng rò sẽ cảm nhận sự chênh lệch từ trường này, biến đổi thông qua biến áp đo dòng dư và hiển thị chính xác giá trị dòng rò trên màn hình.

Cấu tạo kỹ thuật cốt lõi của ampe kìm đo dòng rò

Cấu tạo của một đồng hồ đo dòng rò bao gồm các bộ phận chính sau:

• Hàm kẹp cảm ứng: Được chế tạo từ lõi thép hợp kim từ tính cao cấp, có khả năng khép kín hoàn toàn để ngăn chặn ảnh hưởng của từ trường bên ngoài.
• Biến áp đo dòng rò: Thành phần quan trọng nhất có độ nhạy vượt trội, giúp phát hiện những biến thiên dòng điện nhỏ nhất.
• Mạch xử lý tín hiệu True RMS: Giúp chuyển đổi tín hiệu từ trường thành giá trị dòng điện chính xác ngay cả trong môi trường dòng điện bị méo sóng hoặc nhiễu tần số cao.
• Màn hình hiển thị & Hệ thống cảnh báo: Hiển thị kết quả đo rõ ràng. Nhiều model cao cấp được trang bị màn hình chuyển màu đỏ và phát âm thanh cảnh báo ngay khi phát hiện dòng rò vượt ngưỡng an toàn.
• Các nút chức năng: Nút chọn thang đo, nút giữ giá trị (Data Hold), nút đưa về 0 (Zero/REL) và nút kích hoạt bộ lọc nhiễu (Filter).

2. Sự khác nhau giữa ampe kìm đo dòng rò và ampe kìm thông thường

Mặc dù đều có hình dáng bên ngoài là dạng kìm kẹp, tuy nhiên ampe kìm đo dòng rò và ampe kìm đo dòng tải thông thường có những khác biệt rõ rệt về mặt kỹ thuật:

• Về độ nhạy và dải đo: Ampe kìm thông thường được thiết kế để đo dòng tải lớn từ vài Ampe (A) đến hàng trăm, hàng nghìn Ampe. Trong khi đó, ampe kìm đo dòng rò tập trung vào dải đo cực nhỏ ở mức miliampe (mA) và microampe (µA) với độ phân giải cao lên đến 0.001 mA.
• Về khả năng chống nhiễu từ trường: Hàm kẹp của ampe kìm đo dòng rò được gia cố lớp che chắn từ tính đặc biệt. Điều này giúp thiết bị không bị ảnh hưởng bởi từ trường chạy qua các dây dẫn lân cận trong tủ điện có mật độ dây dày đặc.
• Về phương pháp kẹp đo: Ampe kìm thông thường chỉ cho phép kẹp từng dây đơn lẻ để đo dòng tải. Ngược lại, ampe kìm kiểm tra rò điện cho phép kẹp đồng thời cả dây pha và dây trung tính (hoặc cả 3 dây pha trong hệ thống 3 pha) để đo sự chênh lệch dòng điện.

3. Lý do lớn nhất tại sao nên dùng ampe kìm đo dòng rò để kiểm tra điện

An toàn tuyệt đối - Kiểm tra trực tiếp không cần ngắt mạch điện

Ưu điểm lớn nhất khiến ampe kìm đo dòng rò trở thành lựa chọn hàng đầu chính là khả năng đo lường không xâm nhập. Người dùng chỉ cần kẹp hàm kẹp xung quanh dây dẫn mà không cần cắt đứt dây, tháo dỡ mạch điện hay tắt nguồn hệ thống. Điều này đảm bảo an toàn tuyệt đối cho kỹ thuật viên khi kiểm tra dòng rò bằng Ampe kìm khỏi nguy cơ va chạm điện trực tiếp, đồng thời không làm gián đoạn dây chuyền sản xuất hay sinh hoạt.

Độ nhạy vượt trội - Phát hiện sớm dòng rò mức miliampe (mA) và microampe (µA)

Các sự cố hư hỏng cách điện thường bắt đầu từ những điểm rò rỉ rất nhỏ. Với độ nhạy cực cao, ampe kìm đo rò rỉ điện có thể phát hiện các giá trị dòng rò nhỏ hơn nhiều so với ngưỡng kích hoạt của thiết bị bảo vệ RCD (thường là 30 mA). Việc phát hiện sớm này giúp người bảo trì xử lý nguy cơ ngay từ khi mới phát sinh.

Ngăn ngừa nguy cơ cháy nổ, chập điện và điện giật

Theo các thống kê kỹ thuật, dòng rò chỉ cần đạt mức 30 mA đã có thể gây nguy hiểm đến tính mạng con người nếu tiếp xúc trực tiếp. Bên cạnh đó, dòng rò kéo dài sinh nhiệt tại các điểm suy giảm cách điện có thể gây ra hiện tượng phóng điện hồ quang, dẫn đến cháy nổ tủ điện. Sử dụng thiết bị đo dòng rò giúp triệt tiêu hoàn toàn các mối nguy hiểm tiềm ẩn này.

Tiết kiệm thời gian và tối ưu chi phí bảo trì dự đoán

Thao tác kẹp đo nhanh chóng giúp kỹ thuật viên rà soát toàn bộ hệ thống điện trong thời gian ngắn. Thay vì phải tốn hàng giờ đồng hồ tháo lắp từng thiết bị để kiểm tra điện trở cách điện bằng đồng hồ Megohmmeter, việc kẹp ampe kìm đo dòng rò giúp cô lập nhánh đường dây bị lỗi chỉ trong vài phút. Đây là giải pháp cốt lõi trong mô hình bảo trì dự đoán (Predictive Maintenance).

Đáp ứng tiêu chuẩn an toàn quốc tế CAT III và CAT IV

Hầu hết các dòng ampe kìm đo dòng rò chuyên dụng hiện nay đều đạt chuẩn an toàn điện quốc tế như CAT III 600V hoặc CAT IV 300V. Điều này chứng minh thiết bị có khả năng chịu được các mức điện áp xung đột ngột, bảo vệ an toàn cho người thao tác khi làm việc trong môi trường điện công nghiệp nặng.

4. Ứng dụng thực tế của ampe kìm đo dòng rò trong các lĩnh vực

Ampe kìm đo dòng rò mang lại hiệu quả vượt trội trong nhiều ngành nghề và môi trường làm việc thực tế:

• Chẩn đoán sự cố cầu dao RCD và ELCB bị nhảy ngẫu nhiên: Khi aptomat chống giật RCD/ELCB bị nhảy không rõ nguyên nhân (đặc biệt là vào ban đêm hoặc khi thời tiết ẩm ướt), thợ điện có thể kẹp ampe kìm đo dòng rò tại từng nhánh mạch để xác định chính xác vị trí bị rò rỉ thay vì phải đoán mò.
• Bảo trì hệ thống năng lượng mặt trời (Solar PV) và trạm viễn thông: Hệ thống tấm pin mặt trời và các trạm viễn thông vận hành ngoài trời chịu ảnh hưởng lớn bởi thời tiết, dễ bị lão hóa lớp cách điện. Ampe kìm đo rò điện giúp kiểm tra thất thoát điện năng và bảo vệ tủ nguồn DC/AC.
• Kiểm tra hệ thống điện công nghiệp và tủ điện nhà máy: Theo dõi liên tục dòng rò của các động cơ công suất lớn, máy biến áp và hệ thống biến tần nhằm phát hiện hiện tượng quá nhiệt hay hỏng hóc cuộn dây.
• Giám sát an toàn điện gia đình và thiết bị gia dụng: Kiểm tra rò rỉ điện trên các thiết bị vỏ kim loại hay tiếp xúc với nước như máy giặt, bình nóng lạnh, tủ lạnh, máy bơm nước.

5. Hướng dẫn cách sử dụng ampe kìm kiểm tra dòng rò đúng kỹ thuật

Để thu được kết quả đo chính xác và đảm bảo an toàn tuyệt đối, người sử dụng khi kiểm tra dòng rò bằng Ampe kìm cần thực hiện đúng quy trình chuẩn sau đây.

Quy trình 3 bước kiểm tra dòng rò cơ bản trên dây dẫn

1. Bước 1 - Chuẩn bị và chọn thang đo: Bật ampe kìm, kiểm tra dung lượng pin. Chọn thang đo dòng rò thích hợp (bắt đầu từ dải đo mA hoặc chọn chế độ Auto-Range). Nếu thiết bị có chức năng True RMS hoặc Filter, hãy bật lên để loại bỏ nhiễu sóng hài. Mở hàm kẹp và nhấn nút Zero (hoặc REL) để xóa từ trường dư.

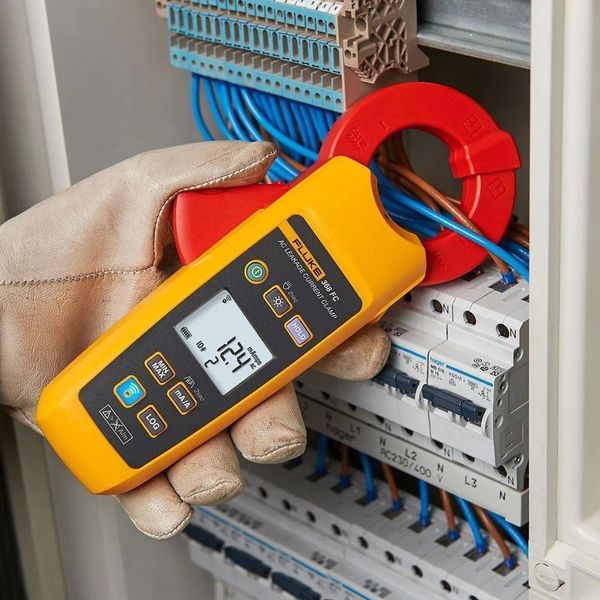

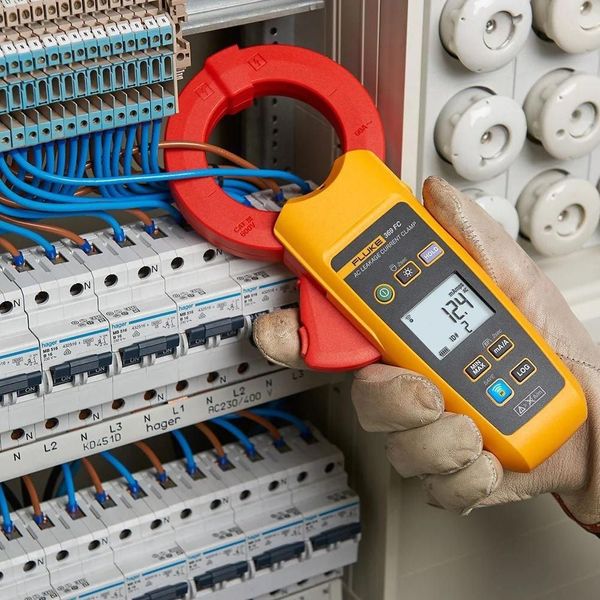

2. Bước 2 - Thực hiện kẹp dây: Mở hàm kẹp và kẹp đồng thời cả dây pha (L) và dây trung tính (N) của mạch điện 1 pha vào bên trong hàm kẹp. Đảm bảo hàm kẹp đóng kín hoàn toàn và dây dẫn nằm ở vị trí trung tâm hàm.
3. Bước 3 - Đọc và phân tích kết quả:
   • Trường hợp 1: Màn hình hiển thị giá trị gần bằng 0 mA, hệ thống điện an toàn không có dòng rò.
   • Trường hợp 2: Màn hình hiển thị một giá trị dòng điện (ví dụ 15 mA) kèm theo tín hiệu màn hình đổi sang màu đỏ hoặc phát tiếng kêu tít tít, chứng tỏ mạch điện đang bị rò rỉ.

Hướng dẫn kiểm tra dòng rò mặt đất cho hệ thống 1 pha và 3 pha

• Đo dòng rò hệ thống 1 pha: Kẹp đồng thời dây pha (L) và dây trung tính (N). Giá trị hiển thị chính là dòng rò thoát ra khỏi mạch chính.
• Đo dòng rò hệ thống 3 pha: Kẹp đồng thời cả 3 dây pha (L1, L2, L3). Nếu hệ thống 3 pha có dây trung tính (N), bạn bắt buộc phải kẹp cả 4 dây (L1, L2, L3, N) vào trong hàm kẹp.
• Đo trực tiếp trên dây tiếp địa (PE): Kẹp duy nhất hàm kẹp xung quanh dây tiếp địa PE nối từ vỏ thiết bị xuống cọc đất. Giá trị đo được chính là dòng điện rò rỉ thực tế đang chạy xuống đất.

10 lưu ý quan trọng để đảm bảo an toàn và kết quả đo chính xác

1. Chỉ kẹp đúng dây cần đo: Tuyệt đối không kẹp ngẫu nhiên cả dây pha và dây tiếp địa PE cùng lúc vì sẽ làm sai lệch bản chất phép đo.
2. Đặt dây dẫn ở trung tâm hàm kẹp: Tránh để dây dẫn lệch sang một bên mép hàm kẹp để hạn chế sai số từ trường.
3. Đảm bảo hàm kẹp đóng kín: Bụi bẩn hoặc vật cản ở khe khép hàm kẹp có thể làm giảm độ chính xác. Cần vệ sinh hàm kẹp bằng khăn mềm khô định kỳ.
4. Kiểm tra tình trạng thiết bị trước khi đo: Luôn kiểm tra vỏ máy, pin và màn hình hiển thị trước khi tiến hành thao tác trên mạch điện đang sống.
5. Không đo dòng điện vượt quá giới hạn thiết bị: Mặc dù đo dòng rò nhưng việc kẹp nhầm vào dây tải lớn vượt mức chịu đựng của hàm kẹp có thể làm bão hòa lõi từ.
6. Tránh đo gần nguồn nhiễu điện từ mạnh: Hạn chế đặt ampe kìm quá gần các biến tần công suất lớn, máy hàn điện hoặc động cơ đang khởi động.
7. Trang bị bảo hộ an toàn: Luôn mang găng tay cách điện và đứng trên bề mặt khô ráo, cách điện khi thao tác trên các tủ điện công nghiệp.
8. Chờ giá trị hiển thị ổn định: Đối với các tải biến đổi, cần giữ nguyên vị trí kẹp từ 3-5 giây để thiết bị tính toán giá trị trung bình True RMS chính xác.
9. Tránh môi trường quá khắc nghiệt: Không sử dụng thiết bị trong điều kiện mưa gió ướt át hoặc nhiệt độ vượt quá giới hạn khuyến cáo của nhà sản xuất.
10. Hiệu chuẩn thiết bị định kỳ: Để đảm bảo độ chính xác lâu dài, nên đem ampe kìm đo dòng rò đi hiệu chuẩn định kỳ từ 6 đến 12 tháng/lần.

6. Tiêu chí lựa chọn ampe kìm đo dòng rò loại nào tốt nhất

Khi kiểm tra dòng rò bằng Ampe kìm và có nhu cầu mua ampe kìm đo dòng rò, bạn nên cân nhắc kỹ các tiêu chí sau:

• Dải đo và độ phân giải: Chọn thiết bị có dải đo nhỏ từ 0.001 mA (1 µA) để phát hiện các dòng rò cực nhỏ.
• Công nghệ True RMS và bộ lọc nhiễu: Bắt buộc phải có True RMS để đo chính xác trong môi trường điện hiện đại chứa nhiều sóng hài. Bộ lọc nhiễu (Filter) giúp phân biệt giữa rò rỉ do hỏng cách điện (tần số thấp 50/60 Hz) và nhiễu sóng hài (tần số cao).
• Thương hiệu uy tín hàng đầu:

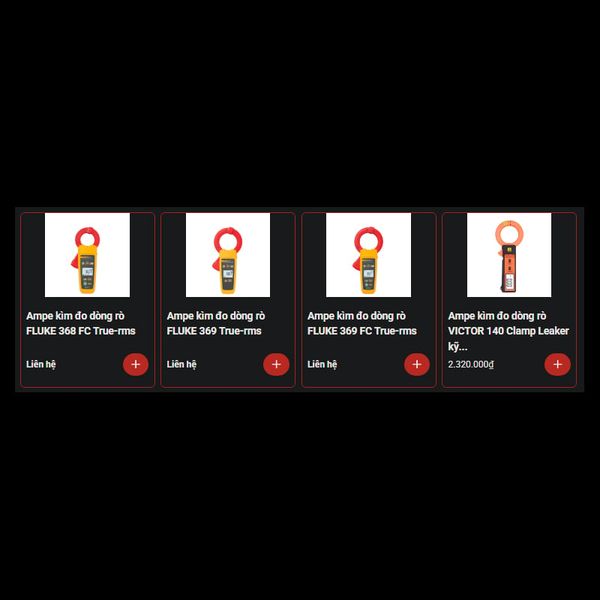

  • Fluke (Mỹ): Dòng cao cấp chuyên dụng cho công nghiệp nặng như: Ampe kìm đo dòng rò FLUKE 368 FC True-rms, Ampe kìm đo dòng rò FLUKE 369 True-rms, Ampe kìm đo dòng rò FLUKE 369 FC True-rms...

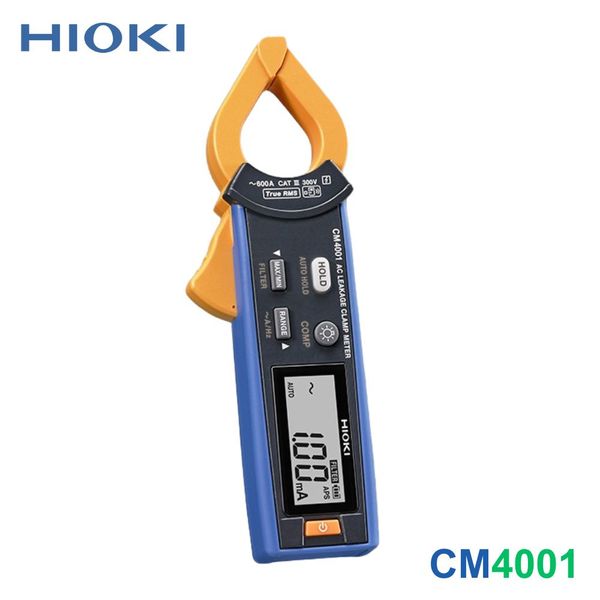

  • Hioki (Nhật Bản): Thương hiệu với các model như Hioki CM4001, Hioki CM4002 và Hioki CM4003.
  • Kyoritsu (Nhật Bản): Nổi tiếng với sự bền bỉ, dễ sử dụng, tiêu biểu như model Kyoritsu 2433R hay Kyoritsu 2434.
  • Victor (China): Nổi tiếng bởi sự đa dạng mẫu mã, tích hợp nhiều tính năng, bền đẹp như mẫu: Ampe kìm đo dòng rò VICTOR 140 Clamp Leaker

7. Các câu hỏi thường gặp về ampe kìm đo dòng rò (FAQ)

• Ampe kìm đo dòng rò có đo được dòng tải thông thường không?
  • Trả lời: Có. Hầu hết ampe kìm đo dòng rò hiện đại đều tích hợp thêm chức năng đo dòng tải AC, đo điện áp, điện trở và thông mạch. Tuy nhiên, dải đo dòng tải tối đa của chúng thường nhỏ hơn (thường dưới 200 A) so với ampe kìm đo dòng tải chuyên dụng.
• Tại sao kẹp cả 2 dây (pha và trung tính) thì màn hình lại hiển thị dòng rò?
  • Trả lời: Vì theo lý thuyết dòng điện đi qua dây pha và trở về qua dây trung tính phải triệt tiêu lẫn nhau (tổng bằng 0). Nếu màn hình hiển thị giá trị khác 0, số chênh lệch đó chính là lượng dòng điện đã bị rò rỉ ra bên ngoài.
• Dòng rò bao nhiêu thì gây nguy hiểm và làm nhảy RCD?
  • Trả lời: Dòng rò từ 10 mA trở lên đã bắt đầu gây tê giật. Ngưỡng ngắt an toàn chuẩn của các cầu dao chống giật RCD gia đình thường là 30 mA. Các hệ thống công nghiệp có thể cài đặt ngưỡng lớn hơn (100 mA - 300 mA).
