Nguyên lý hoạt động của Ampe kìm các loại

1. Tổng quan về ampe kìm và bản chất vật lý của phép đo gián tiếp

Ampe kìm (tiếng Anh: clamp meter) là thiết bị đo điện cầm tay không thể thiếu của kỹ sư điện và kỹ thuật viên bảo trì. Khác với đồng hồ vạn năng truyền thống đòi hỏi phải cắt đứt mạch điện để mắc nối tiếp thiết bị vào đường dây, ampe kìm cho phép đo cường độ dòng điện gián tiếp hoàn toàn an toàn mà vẫn duy trì trạng thái hoạt động liên tục của hệ thống.

Bản chất vật lý của ampe kìm dựa trên việc cảm nhận từ trường sinh ra xung quanh dây dẫn khi có dòng điện chạy qua. Bất kỳ dòng điện nào chuyển động trong không gian cũng đều phát ra một từ trường tương ứng. Bằng cách sử dụng các cấu trúc cảm biến đặc thù đặt trong ngàm kẹp, ampe kìm sẽ biến đổi từ trường này thành tín hiệu điện tử, sau đó xử lý và hiển thị chính xác giá trị dòng điện dưới dạng số (Digital) hoặc chỉ thị kim (Analog).

Trên thị trường hiện nay, các thương hiệu hàng đầu như Fluke (Mỹ), Hioki (Nhật Bản), Kyoritsu (Nhật Bản) cùng các dòng sản phẩm phổ thông như Victor (Trung Quốc), Apech (Đài Loan), Lutron (Đài Loan) đều áp dụng các nền tảng nguyên lý cảm biến chuyên biệt cho từng phân khúc thiết bị.

Xem thêm: Ampe kìm là gì?

2. Chi tiết 3 nguyên lý cảm biến dòng điện của các loại Ampe kìm

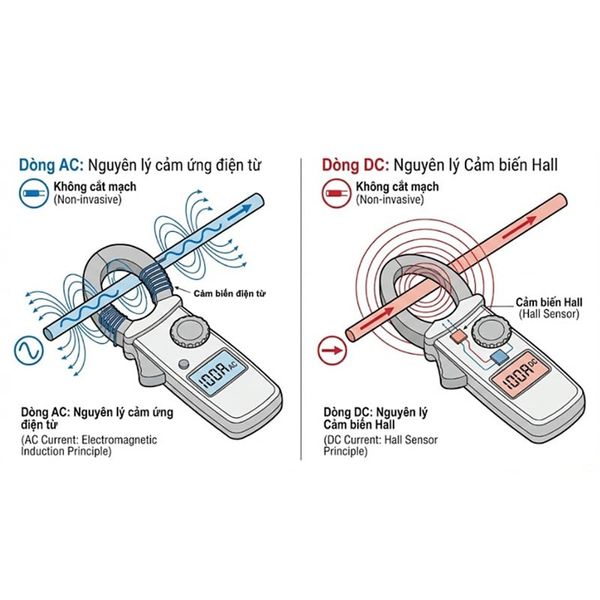

2.1 Nguyên lý cảm ứng điện từ (Phương pháp biến dòng CT - Đo dòng AC)

Phương pháp biến dòng CT (Current Transformer) là nguyên lý hoạt động của Ampe kìm kinh điển nhất, áp dụng riêng cho các dòng ampe kìm đo dòng điện xoay chiều (AC). Phương pháp này vận hành dựa trên sự kết hợp giữa Định luật toàn mạch Ampère và Định luật cảm ứng điện từ Faraday.

• Cơ chế tạo từ trường: Khi dòng điện xoay chiều i(t) chạy qua dây dẫn, nó sinh ra từ trường biến thiên bao quanh dây theo Định luật Ampère:

∮ B · dℓ = μ₀ μᵣ I

• Mạch từ và cuộn dây thứ cấp:

  • Dây dẫn điện chạy qua ngàm kẹp đóng vai trò là cuộn dây sơ cấp chỉ có N₁ = 1 vòng dây.
  • Ngàm kẹp chế tạo từ lõi thép kỹ thuật điện có độ từ thẩm tương đối rất cao (μᵣ >> 1). Lõi thép này đóng vai trò là mạch dẫn từ, gom trọn toàn bộ từ thông Φ(t) sinh ra từ dây dẫn.
  • Trong thân ampe kìm, cuộn dây thứ cấp gồm N₂ vòng dây (N₂ thường từ vài trăm đến vài nghìn vòng) được quấn chặt quanh lõi thép từ tính.

• Sinh ra dòng điện cảm ứng: Từ thông biến thiên Φ(t) chạy trong lõi thép xuyên qua cuộn thứ cấp, làm xuất hiện một suất điện động cảm ứng e₂(t) theo Định luật Faraday: e₂(t) = -N₂ · (dΦ(t) / dt)

• Tỷ số biến dòng và chuyển đổi tín hiệu: I₁ / I₂ = N₂ / N₁ ⇒ I₂ = I₁ / N₂ Dòng điện cảm ứng I₂ giảm đi N₂ lần so với dòng điện sơ cấp I₁ cần đo. Dòng I₂ này chạy qua một điện trở gánh (Shunt Resistor) R_s có giá trị chính xác cao bên trong thiết bị để chuyển đổi thành điện áp tương tự V_s = I₂ · R_s.

Sản phẩm ứng dụng thực tế: Các dòng Ampe kìm đo dòng AC phổ biến và cả phân khúc Ampe kìm chuyên dụng đo dòng AC.

• Hioki 3280-10F (Nhật Bản): Model đo dòng AC 1000A huyền thoại sử dụng biến dòng CT với thiết kế ngàm kẹp siêu mỏng, chịu va đập độ cao 1m.
• Kyoritsu 2200 (Nhật Bản): Dòng ampe kìm AC siêu nhỏ gọn (đo tối đa 1000A) chuyên dùng cho thợ điện dân dụng.
• Victor 6016B (Trung Quốc): Dòng sản phẩm phổ thông tối ưu chi phí, đáp ứng các phép đo dòng AC cơ bản trong gia đình và xưởng sản xuất nhỏ.

2.2 Nguyên lý hiệu ứng Hall (Đo dòng điện DC và AC/DC)

Dòng điện một chiều (DC) có cường độ và chiều không đổi theo thời gian, do đó từ thông sinh ra là từ thông tĩnh (dΦ/dt = 0). Tín hiệu này không thể tạo ra suất điện động cảm ứng theo Định luật Faraday. Để đo được dòng DC, ampe kìm bắt buộc phải tích hợp cảm biến hiệu ứng Hall (Hall Effect Sensor).

• Cấu tạo mạch cảm biến Hall: Lõi thép từ tính của ngàm kẹp được xẻ một khe hở không khí cực hẹp (Air gap). Một vi mạch bán dẫn mỏng (cảm biến Hall) được đặt cố định ngay tại khe hở này và cấp một nguồn dòng hằng số I_bias.
• Tác động của lực Lorentz: Khi kẹp ngàm quanh dây dẫn DC, dòng I_DC sinh ra từ trường tĩnh B tập trung qua lõi từ và xuyên vuông góc qua tấm bán dẫn Hall. Các hạt mang điện di chuyển với vận tốc v bên trong tấm bán dẫn chịu tác dụng của Lực Lorentz: F = q(v × B)
• Sự hình thành điện áp Hall (V_H): Lực Lorentz đẩy các hạt mang điện lệch về một phía, sinh ra điện áp Hall V_H: V_H = R_H · (I_bias · B / d) (Trong đó: R_H là hệ số Hall của vật liệu bán dẫn, d là bề dày của tấm bán dẫn).

Sản phẩm ứng dụng thực tế: Các model ampe kìm đo dòng AC/DC phổ biến và phân khúc ampe kìm chuyên dụng đo dòng AC/DC

• Fluke 376 FC (Mỹ): Ampe kìm cao cấp tích hợp cảm biến Hall đo dòng AC/DC đến 1000A, kết nối không dây Fluke Connect và tích hợp tính năng đo dòng khởi động Inrush.
• Kyoritsu 2055 (Nhật Bản): Thiết bị đo dòng AC/DC 1000A chuyên nghiệp, thiết kế đạt chuẩn an toàn CAT IV 600V.
• Lutron CM-9930 (Đài Loan): Model đo dòng AC/DC 2000A dải rộng dành cho các nhà máy công nghiệp điện nặng.
• Apech AM-316 (Đài Loan): Lựa chọn tầm trung hợp lý cho kỹ thuật viên cần đo dòng điện 1 chiều DC trên hệ thống ắc quy hoặc năng lượng mặt trời.

2.3 Nguyên lý cuộn dây Rogowski (Đo dòng AC cực lớn & Vòng kẹp dẻo)

Trong môi trường công nghiệp, việc kẹp ngàm thép cứng vào các thanh cái (Busbar) kích thước lớn hoặc không gian chật hẹp là điều rất khó khăn. Công nghệ cuộn dây Rogowski trên các dòng ampe kìm kẹp dẻo đã giải quyết triệt để vấn đề này.

• Cấu tạo & Cơ chế: Cuộn dây Rogowski gồm một cuộn dây quấn đều trên lõi dẻo không chứa sắt từ (lõi không khí, μᵣ ≈ 1). Điện áp cảm ứng v(t) xuất hiện ở hai đầu cuộn dây tỷ lệ thuận với tốc độ biến thiên của dòng điện: v(t) = -M · (di(t) / dt)
• Mạch tích hợp điện tử (Integrator): Tín hiệu điện áp v(t) bắt buộc phải đi qua một mạch tích hợp để tái tạo lại dạng sóng và biên độ dòng điện: i(t) = - (1 / M) ∫ v(t) dt

Sản phẩm ứng dụng thực tế: Các dòng ampe kìm và phụ kiện vòng kẹp dẻo công nghệ Rogowski tiêu biểu

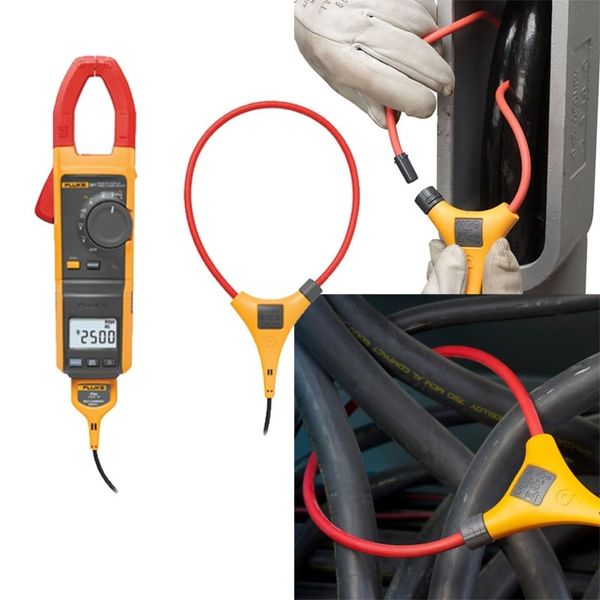

• Fluke iFlex i2500-10 / i2500-18 (Mỹ): Phụ kiện vòng kẹp dẻo mở rộng dải đo dòng AC lên tới 2500A, chuyên kết nối với các dòng ampe kìm cao cấp như Fluke 375 FC hay Fluke 376 FC để thi công trong các tủ điện chật hẹp hoặc ôm quanh thanh cái (Busbar) kích thước lớn.
• Kyoritsu 2210R (Nhật Bản): Ampe kìm vòng kẹp dẻo độc lập đo dòng AC True RMS đến 3000A, tích hợp sẵn màn hình hiển thị ngay trên thân dây kẹp vô cùng thuận tiện.
• Hioki CT6280 (Nhật Bản): Vòng dây kẹp dẻo mở rộng khả năng đo dòng điện AC đạt ngưỡng 4199A, thiết kế tương thích trực tiếp với các dòng ampe kìm như Hioki 3280-10F hay Hioki CM3289.

3. Các câu hỏi thường gặp về nguyên lý làm việc của ampe kìm (FAQ)

• Nên chọn mua ampe kìm của thương hiệu nào tốt nhất hiện nay?
  • Trả lời: Fluke và Hioki đứng đầu về độ chính xác, độ bền và tiêu chuẩn an toàn điện công nghiệp. Kyoritsu là sự lựa chọn số 1 về độ tin cậy trong phân khúc tầm trung. Victor, Apech và Lutron tối ưu chi phí cho các công việc đo đạc phổ thông.
• Tại sao ampe kìm đo dòng DC như Fluke 325 hay Kyoritsu 2055 lại phải bấm nút ZERO trước khi đo?
  • Trả lời: Cảm biến Hall rất nhạy với từ trường Trái Đất và từ trường dư còn sót lại trên lõi kẹp. Bấm nút ZERO giúp vi xử lý xóa giá trị lệch DC Offset này về đúng 0.00A.
• Ampe kìm Victor hoặc Apech có đo được biến tần không?
  • Trả lời: Nếu model Victor hay Apech đó chỉ trang bị công nghệ Average (như Victor 6056A), kết quả đo biến tần sẽ bị sai số lớn. Bạn bắt buộc phải chọn các model tích hợp tính năng True RMS.
• Tại sao ngàm kẹp ampe kìm bị hở lại gây sai số phép đo?
  • Trả lời: Ngàm kẹp đóng vai trò là mạch dẫn từ. Khi ngàm kẹp bị hở hoặc bám bẩn, từ trở của mạch từ tăng lên làm từ thông bị rò rỉ ra ngoài, khiến kết quả đo hiển thị thấp hơn thực tế.

4. Tư vấn chọn Ampe kìm ứng dụng nguyên lý nào phù hợp theo nhu cầu sử dụng

Việc hiểu rõ nguyên lý hoạt động của Ampe kìm giúp người dùng dễ dàng lựa chọn sản phẩm phù hợp với ngân sách và yêu cầu kỹ thuật:

4.1 Phân khúc Công nghiệp Cao cấp (An toàn tối đa, Tải phi tuyến & Môi trường khắc nghiệt)

• Công nghệ cốt lõi: Bắt buộc sử dụng thuật toán True RMS kết hợp cảm biến Hall Effect (AC/DC) hoặc Biến dòng CT chất lượng cao. Đối với các tủ điện chật hẹp hoặc dòng điện siêu lớn, tích hợp Cuộn dây dẻo Rogowski.

• Đặc điểm kỹ thuật: Đạt tiêu chuẩn an toàn CAT IV 600V / CAT III 1000V, khả năng lọc nhiễu tần số thấp (LPF/VFD), chống bụi nước (IP54), đo dòng khởi động (Inrush Current) và chịu va đập tốt.

• Thương hiệu & Model tiêu biểu:

  • Fluke (Mỹ): Fluke 376 FC (Đo AC/DC 1000A, mở rộng 2500A qua vòng dẻo iFlex Rogowski, kết nối Bluetooth), Fluke 325 (Gọn nhẹ, True RMS AC/DC, đo tần số và nhiệt độ). Phù hợp cho nhà máy hóa chất, khai khoáng, bảo trì hệ thống điện nặng.

  • Hioki (Nhật Bản): Hioki CM4373-50 (True RMS AC/DC 2000A, chống nước IP54, dải nhiệt hoạt động từ -40°C đến 65°C), Hioki 3280-10F (Đo AC 1000A dùng biến dòng CT với ngàm mỏng chịu va đập rơi từ độ cao 1m). Thích hợp cho kỹ sư vận hành điện cao thế, điện gió, điện mặt trời.

4.2 Phân khúc Trung cấp Chuyên nghiệp (Cân bằng hiệu năng & Tối ưu chi phí)

• Công nghệ cốt lõi: Chủ yếu áp dụng True RMS cho các dòng AC/DC dùng cảm biến Hall, hoặc cảm biến Biến dòng CT tiêu chuẩn cho đo AC.

• Đặc điểm kỹ thuật: Đạt chuẩn an toàn CAT III 600V, độ chính xác ổn định, tính năng đo đa năng (Điện trở, Tụ điện, Tần số, Thông mạch).

• Thương hiệu & Model tiêu biểu:

  • Kyoritsu (Nhật Bản): Kyoritsu 2046R (True RMS AC/DC 600A, chuẩn CAT IV 600V chuyên cho điện công nghiệp nhẹ), Kyoritsu 2055 (Đo AC/DC 1000A ngàm lớn), Kyoritsu 2200 (Dòng AC 1000A siêu mỏng bỏ túi). Đây là lựa chọn hàng đầu của kỹ sư bảo trì tòa nhà, xưởng sản xuất vừa và nhỏ tại Việt Nam.

  • Lutron (Đài Loan): Lutron CM-9930 (Đo AC/DC 2000A dải rộng), Lutron CM-9940 (True RMS AC/DC độ nhạy cao). Phù hợp cho các phòng Lab, trung tâm sửa chữa thiết bị điện cơ.

4.3 Phân khúc Phổ thông & Tiết kiệm (Sửa chữa cơ bản, Tải sinh hoạt & Gia đình)

• Công nghệ cốt lõi: Phương pháp đo Giá trị trung bình (Average Responsive) trên ngàm Biến dòng CT (Đo AC) hoặc cảm biến Hall cơ bản (Đo DC).

• Đặc điểm kỹ thuật: Đáp ứng dải đo cơ bản, giao diện dễ sử dụng, thiết kế gọn nhẹ, giá thành tối ưu.

• Thương hiệu & Model tiêu biểu:

  • Victor (Trung Quốc): Victor 6016B (Đo dòng AC 1000A cơ bản), Victor 6056A (Đo AC/DC giá rẻ). Phù hợp cho thợ điện dân dụng, kiểm tra hệ thống điện gia đình, tải trở thuần (đèn, quạt cơ, bình nóng lạnh).

  • Apech (Đài Loan): Apech AM-289 (Đo dòng AC phổ thông), Apech AM-316 (Cảm biến Hall đo dòng DC giá rẻ trên hệ thống ắc quy, xe điện). Thích hợp cho thợ sửa chữa xe máy điện, điện lạnh dân dụng hoặc các cơ sở đào tạo nghề.
