Nguyên nhân Ampe kìm bị nổ, cháy board do đo sai thang và cách xử lý

Một tiếng nổ bất ngờ kèm tia lửa điện và mùi khét bo mạch là tai nạn không hiếm gặp khi sử dụng thiết bị đo điện. Sự cố ampe kìm đo sai thang bị nổ không chỉ phá hủy thiết bị mà còn đe dọa trực tiếp đến an toàn của người thao tác. Để làm chủ thiết bị và phòng tránh rủi ro, người dùng cần hiểu rõ bản chất vật lý của từng phương thức đo cũng như cơ chế gây cháy nổ bo mạch.

Kẹp nhầm thang đo dòng điện có gây nổ Ampe kìm không?

Câu trả lời chính xác theo nguyên lý kỹ thuật là: Hoàn toàn không. Thao tác kẹp hàm đo vào dây dẫn sai thang đo dòng không bao giờ làm ampe kìm bị chập cháy hay phát nổ.

• Nguyên lý cảm ứng không tiếp xúc: Hàm kẹp của ampe kìm sử dụng cuộn biến dòng (Current Transformer - CT) với dòng xoay chiều (AC) hoặc cảm biến hiệu ứng Hall với dòng một chiều (DC). Hàm kẹp chỉ bao quanh cách điện của dây dẫn để cảm nhận từ trường biến thiên, hoàn toàn không đấu nối hay tiếp xúc điện trực tiếp với lõi đồng. Dòng điện tải không hề chạy qua bo mạch bên trong.
• Hiện tượng khi chọn sai dải đo dòng: Nếu dây dẫn đang tải 50A nhưng bạn để nhầm thang 2A hoặc 20A, thiết bị chỉ rơi vào trạng thái quá dải. Màn hình LCD sẽ báo ký hiệu quá tải như OL (Overload) hoặc số 1. nhấp nháy. Cả hàm kẹp lẫn bo mạch điện tử bên trong đều an toàn tuyệt đối.

Các nguyên nhân thực sự khiến Ampe kìm bị nổ, cháy board mạch

Hiện tượng Ampe kìm bị nổ, chập cháy bo mạch chỉ xảy ra khi bạn sử dụng que đo (test leads) cắm trực tiếp vào nguồn điện nhưng thiết lập sai chức năng hoặc chọn nhầm cổng đo.

1. Để thang đo điện trở hoặc thông mạch cắm vào nguồn điện lưới

Đây là lỗi phổ biến nhất ở cả thợ điện lẫn người mới bắt đầu:

• Thang đo điện trở (Ω), đo thông mạch hay kiểm tra diode hoạt động bằng cách phát ra một điện áp một chiều rất nhỏ (thường từ 1.5V đến 3V từ pin của máy) đi qua linh kiện để đo độ sụt áp.
• Mạch đo nội bộ ở chế độ này có trở kháng thấp và không được thiết kế để chịu điện áp cao.
• Khi người dùng sơ ý cắm que đo thẳng vào ổ điện 220V hoặc 380V, nguồn áp lớn sẽ xộc thẳng vào bộ vi xử lý và mạch chuyển đổi ADC. Năng lượng quá tải tức thời này sẽ đánh thủng các linh kiện bán dẫn, nổ tung tụ chống nhiễu và làm cháy sém bo mạch.

2. Cắm que đo ở cổng đo dòng tiếp xúc vào nguồn điện áp (Gây đoản mạch)

Một số dòng ampe kìm đa năng tích hợp thêm cổng cắm que đo để đo dòng điện nhỏ (mA hoặc A tiếp xúc):

• Khi đo dòng tiếp xúc, thiết bị đưa một thanh kim loại có điện trở cực nhỏ (gọi là điện trở Shunt, R ≈ 0 Ω) mắc nối tiếp vào mạch.
• Nếu người dùng cắm nhầm hai đầu que đo song song vào hai cực của nguồn điện (ví dụ chọc vào hai lỗ ổ cắm dân dụng), một mạch ngắn (đoản mạch) trực tiếp sẽ hình thành.
• Theo định luật Ohm (I = U / R), khi R xấp xỉ bằng 0, cường độ dòng điện tức thời sẽ vọt lên hàng nghìn ampe. Dòng đoản mạch khổng lồ này sẽ làm nổ que đo, tạo hồ quang điện nung chảy đầu kim loại và phá hủy hoàn toàn bo mạch nếu cầu chì không kịp ngắt.

3. Đo điện áp vượt dải định mức và xung sét quá áp

• Mỗi thiết bị đo đều có giới hạn điện áp định mức rõ ràng (thường là 600V hoặc 1000V). Việc đưa que đo vào các hệ thống vượt ngưỡng định mức như biến tần công nghiệp, mạch kích cao áp của máy hàn que sẽ gây hiện tượng phóng điện đánh thủng cách điện bo mạch (Arc Flashover).
• Ngoài ra, trong môi trường công nghiệp, hiện tượng đóng ngắt các tải cảm ứng lớn (động cơ, tụ bù) thường sinh ra các xung áp quá độ (Transient Voltage) lên tới vài nghìn vôn, gây nổ thiết bị nếu máy không đáp ứng cấp an toàn phù hợp.

4. Sử dụng ampe kìm kém chất lượng, thiếu mạch bảo vệ

Các dòng đồng hồ trôi nổi, giá rẻ thường cắt giảm tối đa linh kiện an toàn:

• Không có cầu chì gốm chịu dòng cắt cao (HRC Fuse) mà dùng cầu chì thủy tinh rẻ tiền hoặc nối tắt bằng đường mạch in.
• Không trang bị điện trở nhiệt PTC (tự tăng trở kháng để ngắt mạch khi quá nhiệt) và biến trở oxit kim loại MOV (hấp thụ xung áp đột biến).
• Không đạt các cấp bảo vệ quá áp tiêu chuẩn quốc tế như CAT III 600V hay CAT IV 300V, dẫn đến việc thiết bị nổ tung lớp vỏ nhựa khi xảy ra sự cố thay vì tự ngắt an toàn.

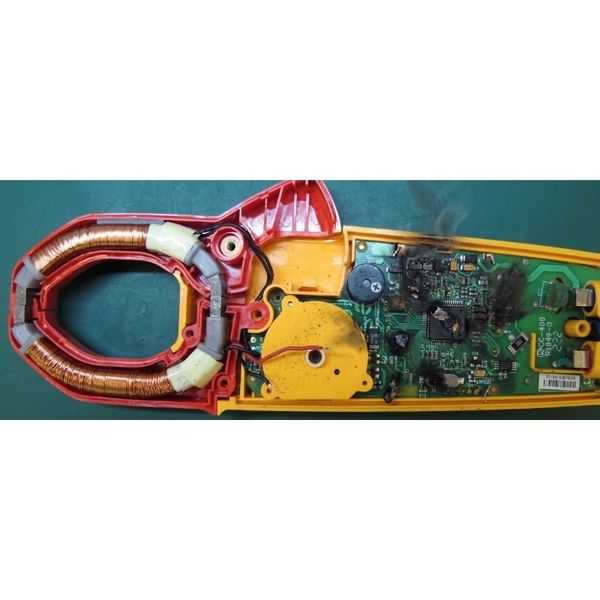

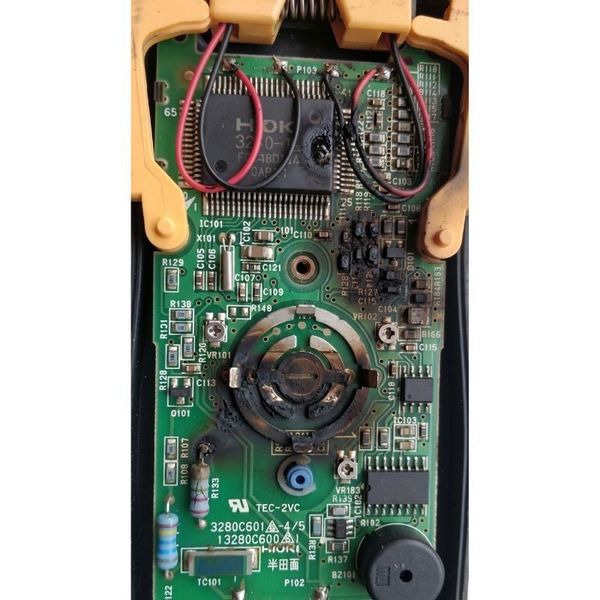

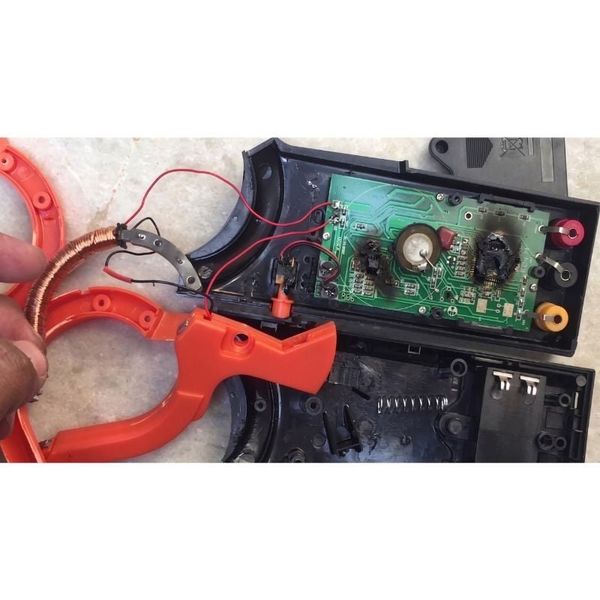

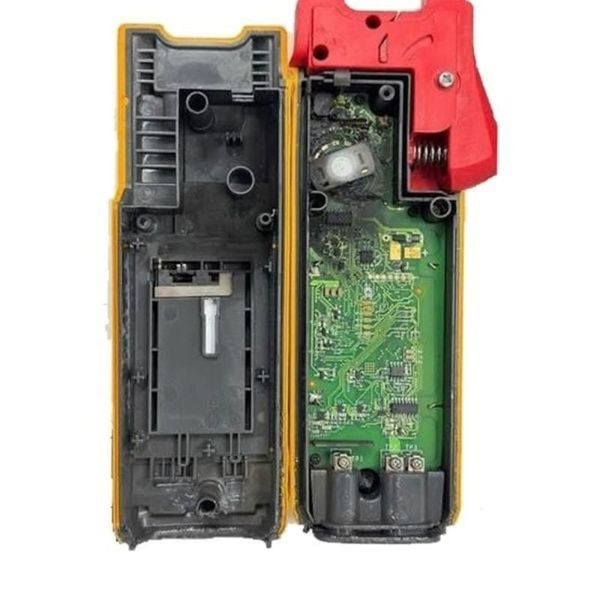

Các cấp độ hư hỏng của bo mạch sau khi phát nổ

Tùy vào chất lượng linh kiện của ampe kìm và mức năng lượng của nguồn điện, thiệt hại thường chia thành hai mức độ:

• Mức độ nhẹ (Có thể sửa chữa):

  • Đứt cầu chì bảo vệ chuyên dụng hoặc cháy nổ cụm điện trở nhiệt PTC/điện trở bảo vệ đầu vào.
  • Bo mạch và chip chính không bị sốc điện. Trường hợp này chỉ cần thay thế đúng trị số linh kiện bảo vệ là máy hoạt động lại bình thường.

• Mức độ nặng (Hư hỏng hoàn toàn):

  • Nổ điện trở Shunt, nổ IC vi điều khiển, thủng lớp vỏ bảo vệ chip.
  • Đường mạch in (PCB) bị cháy đen thành than carbon. Lớp carbon này biến bề mặt bo mạch thành vật dẫn điện, gây rò rỉ điện liên tục. Khi đã cháy đen mạch in, việc sửa chữa không còn giá trị kinh tế và máy sẽ mất hoàn toàn độ chính xác cũng như độ an toàn ban đầu.

Quy trình xử lý khẩn cấp khi ampe kìm bị nổ trên tay

Khi xảy ra sự cố phát nổ hoặc bốc khói, hãy bình tĩnh xử lý theo các bước sau:

1. Rút que đo ra khỏi nguồn điện ngay lập tức: Thao tác dứt khoát để dập tắt hồ quang điện và cách ly thiết bị khỏi nguồn năng lượng lưới.
2. Tháo pin khỏi ampe kìm: Ngắt nguồn cấp từ pin (pin 9V hoặc pin AAA) để ngăn ngừa chập điện thứ cấp làm hỏng các linh kiện bán dẫn còn sót lại.
3. Mở nắp lưng kiểm tra tình trạng bo mạch:
   • Nếu chỉ đứt cầu chì gốm: Tìm linh kiện thay thế đúng chuẩn chịu dòng và điện áp định mức.
   • Nếu phát hiện chip vỡ nứt, tụ nổ văng mảnh hoặc mùi khét đi kèm vệt cháy đen lan rộng trên bản mạch: Cần loại bỏ thiết bị, không cố gắng hàn nối lại để sử dụng cho nguồn điện cao áp.

Giải pháp phòng ngừa cháy nổ thiết bị đo

Để loại bỏ triệt để rủi ro nổ bo mạch, người dùng nên áp dụng các giải pháp thực tế:

• Rèn luyện quy tắc an toàn: Luôn kiểm tra vị trí núm vặn và giắc cắm que đo trước khi chạm đầu kim vào điểm kiểm tra điện. Không bao giờ chuyển đổi thang đo khi hai que đo vẫn đang tiếp xúc với nguồn điện có tải.
• Tuyệt đối không dùng dây đồng thay cầu chì: Cầu chì cho thiết bị đo là loại cầu chì gốm đặc biệt chứa cát dập hồ quang với khả năng cắt dòng ngắn mạch tới hàng chục nghìn ampe. Thay bằng dây đồng sẽ biến toàn bộ bo mạch thành "vật hy sinh" ở lần đo sai tiếp theo.
• Sử dụng ampe kìm thông minh tự động (Smart Clamp Meter):
  • Dòng máy thế hệ mới có tính năng tự động nhận diện chức năng (Auto-Function). Máy tự phát hiện đối tượng đo là điện áp AC, điện áp DC, điện trở hay thông mạch mà không cần vặn xoay cơ học.
  • Tích hợp mạch bảo vệ chống đo nhầm toàn dải, giúp loại trừ hoàn toàn nguy cơ nổ thiết bị khi người dùng vô tình chạm que đo điện trở vào nguồn 220V/380V.

Câu hỏi thường gặp khi Ampe kìm bị hỏng do chỉnh sai thang đo (FAQ)

Kẹp cả hai dây nóng và nguội vào ampe kìm cùng lúc có nổ không?

• Hoàn toàn không gây nổ. Dòng điện đi vào dây nóng và dòng điện đi về từ dây nguội có chiều ngược nhau, do đó từ trường của hai dây sẽ tự triệt tiêu lẫn nhau. Màn hình ampe kìm sẽ chỉ thị 0A (hoặc giá trị dòng rò nếu có rò rỉ điện).

Tại sao ampe kìm của các hãng như Fluke, Hioki, Kyoritsu rất khó bị nổ?

• Các thiết bị cao cấp tuân thủ nghiêm ngặt tiêu chuẩn cách điện an toàn CAT III/CAT IV. Khoảng cách cách điện trên bo mạch được mở rộng, kết hợp nhiều tầng bảo vệ gồm MOV chống sét, biến trở nhiệt PTC chịu nhiệt cao và cầu chì gốm HRC, giúp triệt tiêu dòng quá áp trước khi chạm tới vi xử lý.

Nơi cung cấp ampe kìm chính hãng có chức năng chống cháy khi đo nhầm

Hiện tượng ampe kìm bị nổ, cháy board do đo sai thang không xuất phát từ thao tác kẹp dây mà chỉ xảy ra do cắm que đo sai chức năng vào nguồn điện có điện áp cao. Việc nắm vững nguyên lý hoạt động của từng thang đo, tuân thủ quy tắc kiểm tra trước khi chạm que và ưu tiên lựa chọn thiết bị có cấp bảo vệ đạt chuẩn là chìa khóa then chốt để bảo vệ thiết bị và an toàn tính mạng.
