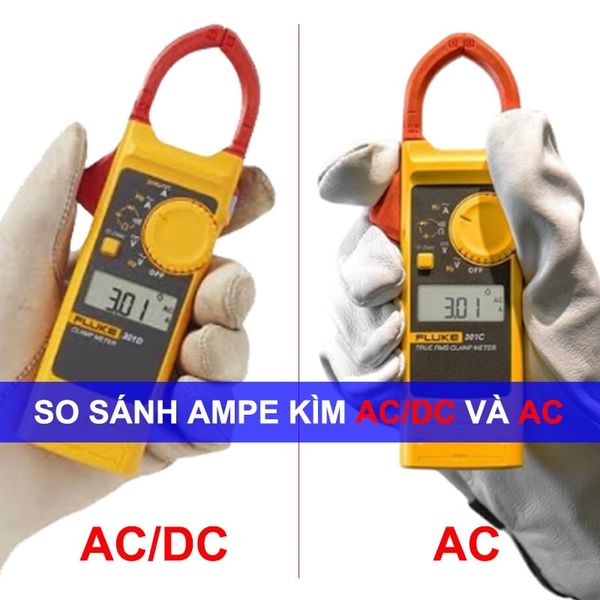

So sánh Ampe kìm AC/DC và AC - phân biệt để tránh mua nhầm

Trong công tác kiểm tra và bảo trì hệ thống điện, ampe kìm là thiết bị đo không thể thiếu nhờ khả năng đo dòng điện trực tiếp mà không cần ngắt mạch hay cắt dây. Tuy nhiên, nhiều kỹ thuật viên mới ra nghề hoặc người dùng phổ thông thường mắc sai lầm nghiêm trọng: cho rằng ampe kìm nào cũng có thể đo được mọi loại dòng điện.

Thực tế, dòng điện xoay chiều (AC) và dòng điện một chiều (DC) có đặc tính từ tính hoàn toàn khác nhau, đòi hỏi công nghệ cảm biến riêng biệt. Việc so sánh ampe kìm AC/DC và AC chính xác sẽ giúp bạn lựa chọn đúng thiết bị, đảm bảo an toàn vận hành và tối ưu chi phí đầu tư.

1. Tổng quan về ampe kìm đo dòng AC và ampe kìm AC/DC

1.1 Ampe kìm đo dòng AC là gì?

• Ampe kìm AC là dòng thiết bị đo điện truyền thống, được thiết kế chuyên biệt để đo dòng điện xoay chiều (AC - Alternating Current).
• Đây là dòng sản phẩm phổ biến nhất trong đời sống dân dụng và hạ tầng điện lưới sinh hoạt, nơi nguồn điện liên tục đảo chiều theo chu kỳ với tần số chuẩn 50Hz hoặc 60Hz.

1.2 Ampe kìm AC/DC là gì?

• Ampe kìm AC/DC là thiết bị đo dòng đa năng nâng cao, có khả năng đo lường chính xác cả dòng điện xoay chiều (AC) lẫn dòng điện một chiều (DC - Direct Current).
• Dòng điện một chiều là dòng các hạt mang điện di chuyển theo một hướng duy nhất, thường gặp trong hệ thống pin, ắc quy, năng lượng mặt trời hoặc các bo mạch điện tử công suất.

1.3 Sự thật về khái niệm "Ampe kìm DC"

• Trên thị trường, người dùng thường gọi tắt là ampe kìm DC. Tuy nhiên về mặt kỹ thuật, trừ 1 số Ampe kìm chuyên dụng ít phổ biến ngoài thị trường, khá hiếm có thiết bị nào sản xuất ra chỉ để đo duy nhất dòng DC độc lập.
• Nhờ tích hợp công nghệ cảm biến tiên tiến, các dòng thiết bị đo được dòng 1 chiều đều đáp ứng tốt khả năng đo luôn cả dòng xoay chiều. Vì vậy, tên gọi chuẩn xác nhất của nhóm thiết bị này là ampe kìm AC/DC tích hợp 2 trong 1.

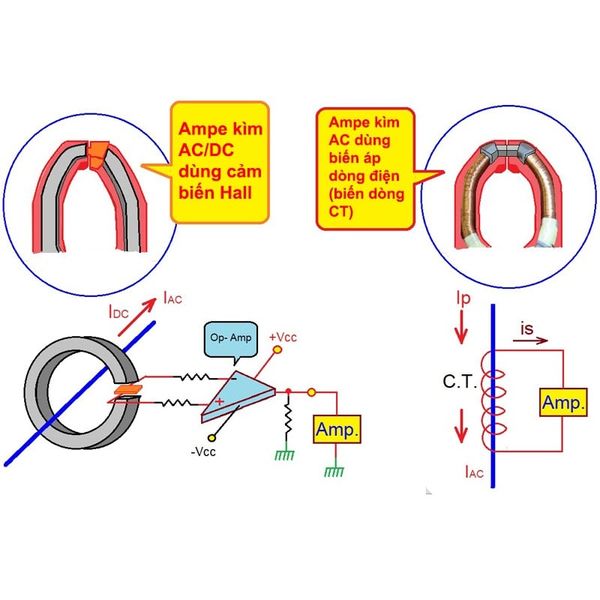

2. Nguyên lý hoạt động của Ampe kìm AC/DC và Ampe kìm AC

Sự khác biệt cốt lõi giữa 2 dòng Ampe kìm nằm ở công nghệ cảm biến tích hợp bên trong gọng kẹp, quyết định cơ chế phản ứng với từ trường của dòng điện.

2.1 Nguyên lý cảm ứng điện từ trên Ampe kìm AC

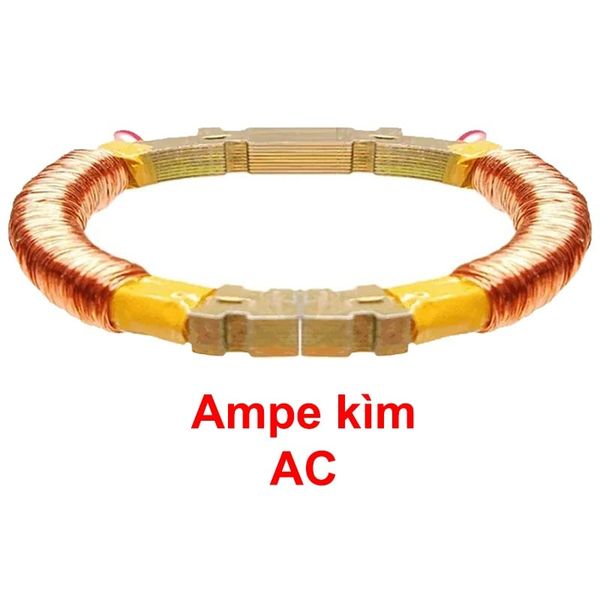

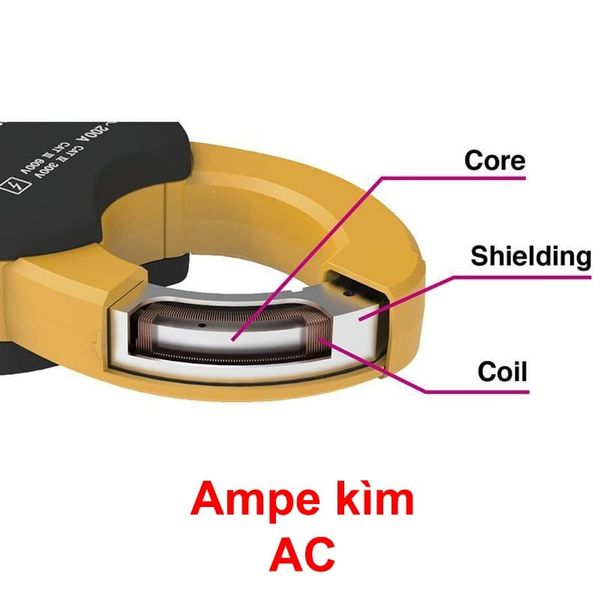

Ampe kìm đo dòng AC (Ampe kìm chỉ đo AC - Dùng nguyên lý "Biến áp") hoạt động dựa trên cuộn biến dòng (CT Coil) - thiết bị thu nhận từ trường từ dây điện giống như nguyên lý của máy biến áp:

• Khi dòng điện xoay chiều chạy qua dây dẫn, nó tạo ra một từ trường biến thiên liên tục xung quanh dây.
• Lõi sắt từ của gọng kẹp ampe kìm sẽ tập trung từ trường biến thiên này và cảm ứng sang cuộn dây thứ cấp quấn bên trong máy.
• Điện áp cảm ứng xuất hiện ở cuộn dây thứ cấp sẽ tỷ lệ thuận với độ lớn của dòng điện AC chạy qua dây dẫn. Mạch xử lý sẽ tính toán và hiển thị giá trị dòng điện lên màn hình.
• Hạn chế kỹ thuật: Nguyên lý biến dòng CT hoàn toàn không hoạt động với dòng một chiều (DC) vì dòng DC tạo ra từ trường tĩnh không đổi, không thể sinh ra dòng điện cảm ứng trên cuộn dây.
• Nếu kẹp vào dây DC, do từ trường DC đứng yên không biến đổi, hiện tượng cảm ứng không xảy ra nên máy hoàn toàn "mù" với dòng DC (hiện số 0).

2.2 Cảm biến hiệu ứng Hall (Hall Effect) trên Ampe kìm AC/DC

Để đo được dòng điện 1 chiều có từ trường không biến thiên, Ampe kìm AC/DC bắt buộc phải sử dụng cảm biến hiệu ứng Hall (Hall Effect Sensor):

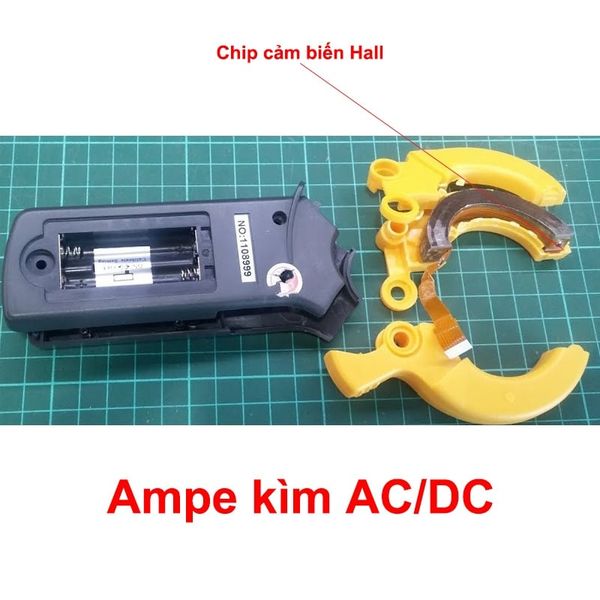

• Cảm biến Hall là một linh kiện bán dẫn mỏng được đặt trong khe hở của lõi sắt từ gọng kẹp.
• Khi dòng điện DC chạy qua dây dẫn, nó tạo ra một từ trường tĩnh có hướng và độ lớn cố định.
• Lõi từ tập trung lực từ trường này tác động lên cảm biến Hall. Khi có một dòng điện thử nghiệm chạy qua phiến bán dẫn Hall, lực từ trường sẽ làm lệch hướng chuyển động của các hạt mang điện, tạo ra một điện áp lệch ngang gọi là điện áp Hall.
• Điện áp Hall tỷ lệ thuận trực tiếp với độ lớn của từ trường tĩnh (tức tỷ lệ với dòng điện DC trong dây dẫn).
• Mạch vi xử lý trong ampe kìm AC/DC sẽ đọc điện áp Hall này để hiển thị trị số dòng DC, đồng thời vẫn đo được tần số biến thiên để tính toán dòng AC khi cần.

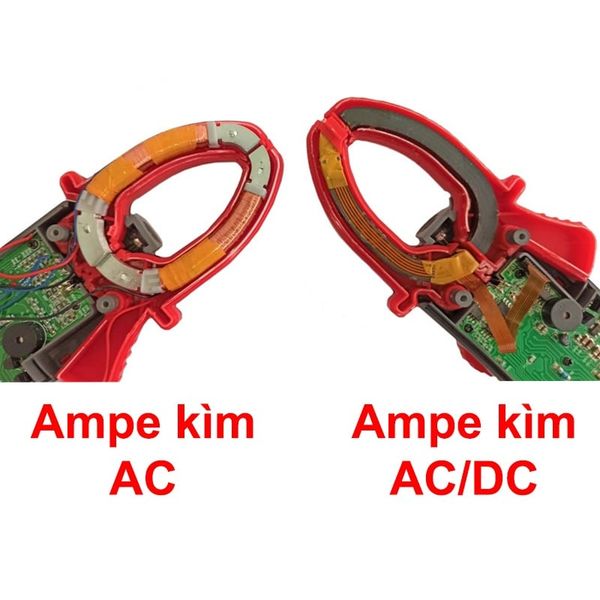

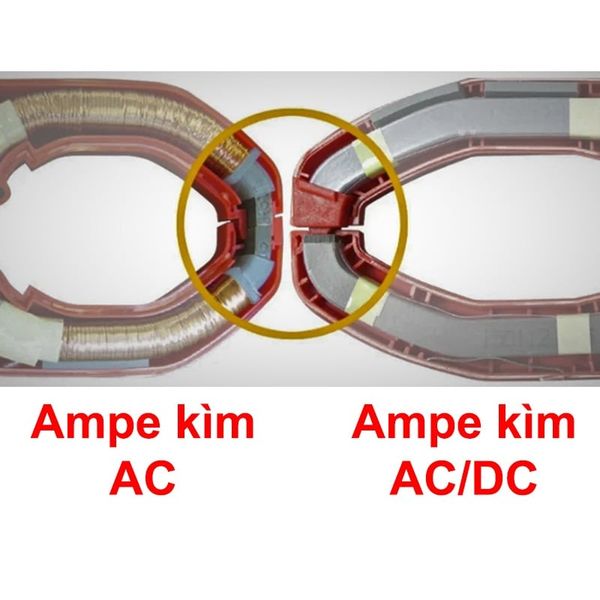

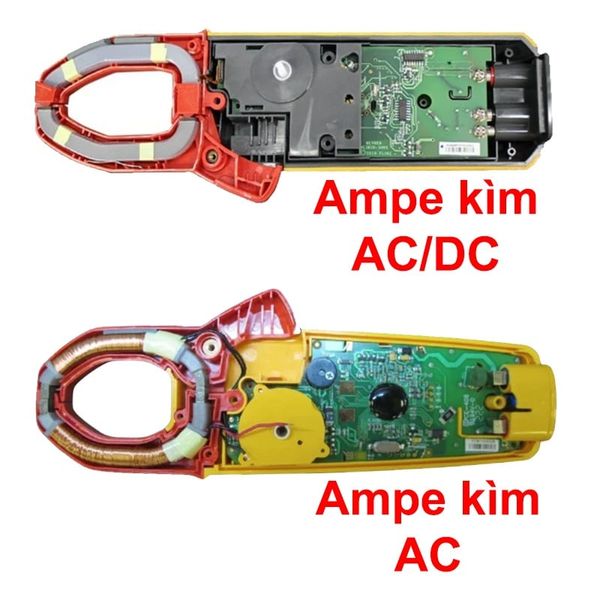

3. So sánh cấu tạo kỹ thuật giữa Ampe kìm AC/DC và Ampe kìm AC

4. So sánh ampe kìm AC và AC/DC chi tiết

So sánh toàn diện giữa 2 loại thiết bị đo dòng điện phổ biến.

• Loại dòng điện đo được:
  • Ampe kìm AC: Chỉ đo được duy nhất dòng điện xoay chiều (AC).
  • Ampe kìm AC/DC: Đo linh hoạt cả dòng xoay chiều (AC) và dòng một chiều (DC).
• Công nghệ cảm biến cốt lõi:
  • Ampe kìm AC: Sử dụng cuộn dây biến dòng CT (Current Transformer).
  • Ampe kìm AC/DC: Sử dụng cảm biến hiệu ứng Hall (Hall Effect Sensor) kết hợp mạch vi xử lý tích hợp.
• Ký hiệu nhận biết trên thân máy:
  • Ampe kìm AC: Chỉ hiển thị ký hiệu A~ hoặc ACA trên núm xoay thang đo và màn hình hiển thị.
  • Ampe kìm AC/DC: Hiển thị đồng thời cả hai ký hiệu A~ và A⎓ (hoặc các cụm từ DCA/ACA, A AC/DC).
• Tính năng đặc trưng trên phím bấm:
  • Ampe kìm AC: Hệ thống phím bấm cơ bản, chuyển đổi giữa các dải đo dòng AC, đo điện áp V, đo điện trở Ω.
  • Ampe kìm AC/DC: Bắt buộc trang bị phím bấm ZERO (hoặc NULL / REL) dùng để triệt tiêu từ trường dư của Trái Đất và lõi sắt trước khi kẹp đo dòng DC.
• Phạm vi ứng dụng thực tế:
  • Ampe kìm AC: Kiểm tra hệ thống điện dân dụng gia đình, lưới điện 3 pha công nghiệp, động cơ AC, máy bơm nước, hệ thống chiếu sáng công cộng.
  • Ampe kìm AC/DC: Hệ thống điện mặt trời (Solar PV), ô tô và xe điện (EV), trạm nguồn viễn thông, hệ thống lưu trữ điện UPS, bình ắc quy, sửa chữa bo mạch điện tử Inverter.
• Chi phí đầu tư thiết bị:
  • Ampe kìm AC: Giá thành rẻ đến trung bình, cấu tạo đơn giản, bền bỉ, chi phí bảo trì thấp.
  • Ampe kìm AC/DC: Chi phí đầu tư cao hơn do linh kiện cảm biến Hall đắt tiền và mạch xử lý vi mô phức tạp.

Lưu ý: Sử dụng SAI loại Ampe kìm không chỉ mang lại kết quả đo sai lệch mà còn tiềm ẩn nhiều rủi ro kỹ thuật nguy hiểm trong quá trình thao tác.

4.1 Dùng ampe kìm AC đo dòng DC có sao không?

Nếu bạn đưa một chiếc ampe kìm chỉ đo AC vào kẹp một sợi dây dẫn đang chạy dòng điện một chiều (DC):

• Màn hình thiết bị sẽ chỉ hiển thị giá trị 0.00A hoặc các con số sai lệch nhảy loạn vô nghĩa.
• Nguyên nhân: Dòng DC sinh ra từ trường tĩnh, cuộn biến dòng CT không thể tạo ra dòng cảm ứng.
• Nguy cơ an toàn: Kỹ thuật viên có thể hiểu nhầm rằng đường dây đang không có dòng điện chạy qua (mạch ngắt) và tiến hành chạm tay vào sửa chữa, dẫn đến nguy cơ tai nạn giật điện hoặc ngắn mạch nghiêm trọng.

4.2 Lỗi không cân chỉnh ZERO trước khi đo dòng DC

Khác với dòng AC, cảm biến Hall trên ampe kìm AC/DC cực kỳ nhạy cảm với từ trường Trái Đất và từ trường dư còn sót lại trong lõi sắt từ sau những lần đo trước. Nếu bạn kẹp đo dòng DC ngay lập tức mà quên ấn phím ZERO:

• Màn hình sẽ hiển thị một giá trị sai số ban đầu (ví dụ: 0.35A hoặc 1.2A) dù gọng kẹp chưa đưa vào dây dẫn.
• Quy tắc chuẩn khi đo dòng DC bằng ampe kìm AC/DC: Bật nguồn máy -> Chọn thang đo DC -> Khép gọng kẹp lại ở vị trí chuẩn bị đo -> Bấm phím ZERO (hoặc NULL) để đưa màn hình về đúng 0.00A -> Tiến hành kẹp gọng vào dây dẫn để lấy giá trị chính xác.

5. Hướng dẫn chọn mua Ampe kìm phù hợp với nhu cầu

5.1 Khi nào nên chọn Ampe kìm AC?

Bạn nên ưu tiên chọn mua Ampe kìm đo dòng AC nếu công việc của bạn đáp ứng các tiêu chí:

• Làm việc chủ yếu trong lĩnh vực điện dân dụng, thi công lắp đặt điện công trình nhà ở, văn phòng, chung cư.
• Bảo trì hệ thống điện công nghiệp truyền thống: Tủ điện phân phối AC, động cơ điện 3 pha, máy biến áp.
• Nhu cầu đo cơ bản, cần một thiết bị thao tác nhanh, độ bền cao và chi phí hợp lý.

5.2 Khi nào bắt buộc sử dụng Ampe kìm AC/DC?

Bạn bắt buộc phải trang bị dòng Ampe kìm AC/DC đa năng khi làm việc trong các lĩnh vực kỹ thuật hiện đại:

• Thi công và bảo trì điện mặt trời (Solar): Đo dòng DC phát ra từ các dãy pin năng lượng mặt trời (Solar Strings) đi vào bộ hòa lưới Inverter.
• Sửa chữa ô tô và xe điện (EV): Đo dòng sạc và xả của bình ắc quy, kiểm tra máy phát điện DC, hệ thống điều khiển động cơ DC trên xe.
• Viễn thông và trung tâm dữ liệu (Data Center): Kiểm tra hệ thống nguồn DC 48V, tủ nguồn dự phòng UPS và hệ thống pin lưu trữ.
• Sửa chữa thiết bị điện lạnh Inverter: Kiểm tra dòng DC cấp cho block nén biến tần của máy lạnh, tủ lạnh, máy giặt.

5.3 Thương hiệu Ampe kìm AC/DC đáng mua nhất hiện nay

Nếu bạn so sánh ampe kìm AC/DC và AC, tìm kiếm một chiếc ampe kìm chất lượng, độ bền cao và độ chính xác đạt chuẩn kiểm định, dưới đây là các thương hiệu uy tín hàng đầu:

• Fluke (Mỹ): Phân khúc cao cấp. Chuẩn an toàn CAT IV, chịu va đập tốt, độ bền công nghiệp; chuyên dùng cho nhà máy lớn và điện mặt trời cao áp. (Model: Fluke 376 FC, Fluke 381)
• Hioki (Nhật Bản): Phân khúc cao cấp. Độ chính xác True RMS hàng đầu, gọng kẹp siêu bền; tối ưu cho công tác kiểm định, hệ thống solar và xe điện. (Model: Hioki CM4371-50, CM4373-50)
• Kyoritsu (Nhật Bản): Phân khúc cận cao cấp. Mức giá hợp lý, gọng kẹp giọt nước dễ lách tủ điện chật hẹp; lựa chọn quốc dân cho thợ điện công nghiệp và điện lạnh. (Model: Kyoritsu 2003A, 2046R)
• Lutron (Đài Loan): Phân khúc tầm trung. Đo lường đa năng, mạch xử lý ổn định; phù hợp cho kỹ thuật viên HVAC và phòng nghiên cứu R&D. (Model: Lutron CM-9930, CM-9940)
• Apech (Đài Loan): Phân khúc giá rẻ/tầm trung. Chi phí đầu tư thấp nhưng vẫn có cảm biến Hall nhạy và True RMS; thích hợp cho thợ sửa ô tô, xe điện. (Model: Apech AC-289, AC-2268)
• Victor (Trung Quốc): Phân khúc bình dân. Giá cực rẻ, đáp ứng đủ các dải đo dòng AC/DC cơ bản; phù hợp cho sinh viên thực hành và người mới học nghề. (Model: Victor 6056C+)

6. Các câu hỏi thường gặp (FAQ) khi so sánh Ampe kìm AC và AC/DC

• Ampe kìm AC/DC có đo được điện áp Vol không?
  • Có. Hầu hết các dòng ampe kìm AC/DC hiện đại đều tích hợp đầy đủ tính năng của một đồng hồ vạn năng, cho phép đo điện áp AC/DC, đo điện trở Ω, kiểm tra thông mạch, đo tần số Hz và tụ điện thông qua cặp dây đo đi kèm.
• Dùng ampe kìm AC/DC đo dòng AC có cần bấm nút ZERO không?
  • Không cần. Phím ZERO chỉ có tác dụng triệt tiêu từ trường tĩnh dư thừa khi chuẩn bị đo dòng điện một chiều (DC). Khi đo dòng AC, máy sẽ tự động đo lường dựa trên sự biến thiên của từ trường.
• Tại sao giá ampe kìm AC/DC lại cao hơn ampe kìm AC thông thường?
  • Ampe kìm AC/DC phải trang bị linh kiện cảm biến hiệu ứng Hall đắt tiền, đi kèm bộ vi xử lý tín hiệu kép phức tạp để vừa triệt tiêu nhiễu vừa xử lý được cả hai dạng từ trường tĩnh và từ trường biến thiên.
• Tại sao Ampe kìm AC/DC phải bấm "ZERO" trước khi đo?
  • Vì cảm biến Hall cực kỳ nhạy. Ngay cả khi chưa kẹp vào dây điện nào, nó đã nhận được từ trường Trái Đất hoặc từ trường của các thiết bị xung quanh (giống như kim nam châm luôn chỉ hướng Bắc). Bấm nút ZERO giúp máy trừ đi "từ trường nền" này để kết quả đo chính xác nhất.
