Các cấp độ tiêu chuẩn an toàn CAT trên Ampe kìm (CAT I, II, III, IV)

Khi sử dụng Ampe kìm, đa phần người dùng chỉ tập trung vào dải đo dòng điện, thang đo điện áp hoặc công nghệ đo True RMS. Tuy nhiên, thông số kỹ thuật quan trọng nhất bảo vệ trực tiếp tính mạng người dùng chính là tiêu chuẩn an toàn CAT. Sử dụng thiết bị đo không tương thích với vị trí làm việc có thể dẫn đến nguy cơ ngắn mạch và nổ thiết bị nghiêm trọng.

Hãy cùng Anh Phát phân tích chi tiết ý nghĩa các Tiêu chuẩn an toàn CAT trên ampe kìm và cách lựa chọn sản phẩm phù hợp nhất cho công việc.

Tiêu chuẩn an toàn CAT trên ampe kìm là gì?

Định nghĩa thuật ngữ Category (CAT) trong ngành điện

Ký hiệu CAT là viết tắt của Category (Cấp độ đo lường), đầy đủ trong các tài liệu kỹ thuật quốc tế là "Measurement Category". Trong kỹ thuật điện, cấp độ CAT thể hiện khả năng chịu đựng xung điện áp quá độ và mức độ bảo vệ người dùng của thiết bị khi làm việc tại từng phân vùng trong mạng lưới cấp điện.

CAT xác định vùng ranh giới cách điện an toàn, đảm bảo máy đo không bị đánh thủng điện môi khi xảy ra sự cố đột biến điện áp.

Cơ sở pháp lý từ bộ tiêu chuẩn quốc tế IEC 61010-1

Hệ thống phân cấp CAT được Ủy ban Kỹ thuật Điện Quốc tế ban hành thông qua bộ tiêu chuẩn IEC 61010-1 (Yêu cầu an toàn đối với thiết bị đo kiểm và điều khiển phòng thí nghiệm), phối hợp chặt chẽ cùng các tổ chức kiểm định quốc tế như ANSI (Hoa Kỳ) và CSA (Canada).

Tiêu chuẩn này quy định chặt chẽ các khoảng cách khe hở cách điện, khả năng chịu nhiệt và năng lượng dập hồ quang trên từng dòng ampe kìm.

Vì sao cấp độ CAT là tiêu chí sống còn khi đo điện?

Khi đưa kìm kẹp hoặc que đo vào mạch điện, rủi ro tiềm ẩn không chỉ đến từ mức điện áp danh định (220V hay 380V), mà xuất phát từ hai hiện tượng vật lý nguy hiểm:

• Xung quá áp quá độ (Transient Overvoltage): Những xung điện áp cực ngắn (chỉ kéo dài vài phần triệu giây) nhưng có biên độ lên tới hàng nghìn vôn. Chúng xuất hiện ngẫu nhiên do sét đánh lan truyền hoặc khi đóng/ngắt các khối tải cảm ứng công nghiệp lớn như động cơ, máy nén, tụ bù.
• Phóng điện hồ quang (Arc Flash): Khi xung điện áp vượt quá sức chịu đựng của ampe kìm, lớp cách ly bên trong sẽ bị ion hóa tạo thành dòng đoản mạch. Hiện tượng này giải phóng luồng plasma nhiệt độ cao kèm sóng xung kích cực mạnh, gây bỏng nặng, tổn thương thị lực hoặc tử vong cho người thao tác.

Một chiếc đồng hồ Ampe kìm đạt cấp độ tiêu chuẩn an toàn CAT phù hợp chính là lớp áo giáp cách ly triệt tiêu luồng năng lượng này.

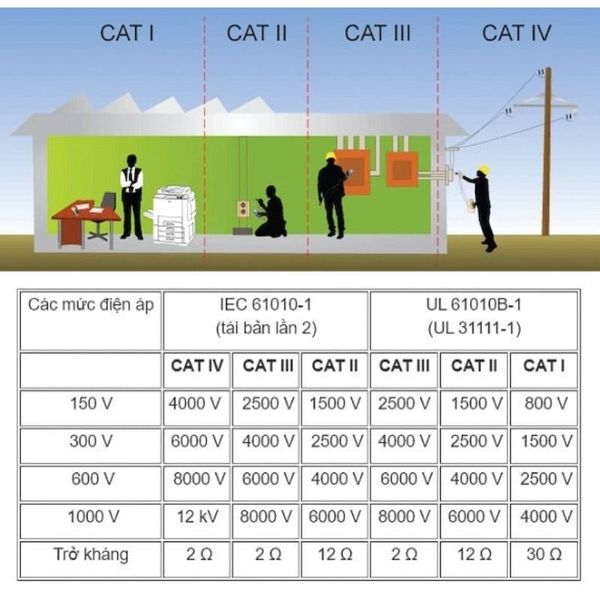

Chi tiết 4 cấp độ tiêu chuẩn an toàn CAT trên ampe kìm

Theo IEC 61010-1, môi trường đo được chia thành 4 cấp bậc tăng dần từ CAT I đến CAT IV, tỷ lệ thuận với mức năng lượng ngắn mạch có thể xuất hiện tại điểm đo.

CAT I: Mạch điện tử và thiết bị điện áp thấp

• Phạm vi: Các bảng mạch in, thiết bị viễn thông, mạch thứ cấp sau máy biến áp cách ly.
• Đặc điểm: Xung điện áp đột biến trong môi trường này rất thấp do đã được các linh kiện điện tử lọc bớt.
• Cảnh báo: Tuyệt đối không dùng thiết bị chỉ đạt chuẩn CAT I để cắm vào ổ điện sinh hoạt hay tủ điện lưới.

CAT II: Thiết bị gia dụng và mạch phụ tải một pha

• Phạm vi: Thiết bị điện gia đình cắm trực tiếp vào ổ cắm trên tường (máy tính, tủ lạnh, tivi, máy khoan cầm tay).
• Vị trí đo: Áp dụng cho các điểm cắm cách nguồn phân phối chính trên 10 mét hoặc cách nguồn CAT III trên 20 mét.
• Đặc điểm: Chiều dài dây dẫn điện đã triệt tiêu đáng kể mức xung quá tải thoáng qua.

CAT III: Hệ thống phân phối điện tòa nhà và công nghiệp

• Phạm vi: Tủ điện tổng, bảng phân phối nhánh, thanh cái dẫn điện (busbar), mạch động cơ 3 pha, đường cáp chiếu sáng công xưởng và ổ cắm công nghiệp cố định.
• Đặc điểm: Vị trí nằm sâu bên trong công trình, gần đầu nguồn cấp. Các phụ tải lớn tại đây có thể tự tạo ra các đợt quá áp rất mạnh.
• Đánh giá: CAT III là tiêu chuẩn tối thiểu bắt buộc đối với thợ điện công trình và kỹ sư cơ điện M&E.

CAT IV: Đầu nguồn cấp điện chính và công trình ngoài trời

• Phạm vi: Điểm đấu nối ngoài trời từ cột điện vào công trình, đồng hồ công tơ điện lực, máy biến áp trạm hạ thế và cáp ngầm.
• Đặc điểm: Mức độ rủi ro cao nhất do chịu ảnh hưởng trực tiếp từ sấm sét và sự cố lưới điện quốc gia.
• Yêu cầu: Ampe kìm chuẩn CAT IV sở hữu kết cấu cách ly dập hồ quang tiên tiến nhất, chịu được xung sét và xung quá áp thử nghiệm lên đến 8.000V – 12.000V.

Ý nghĩa của giá trị điện áp đi kèm ký hiệu CAT

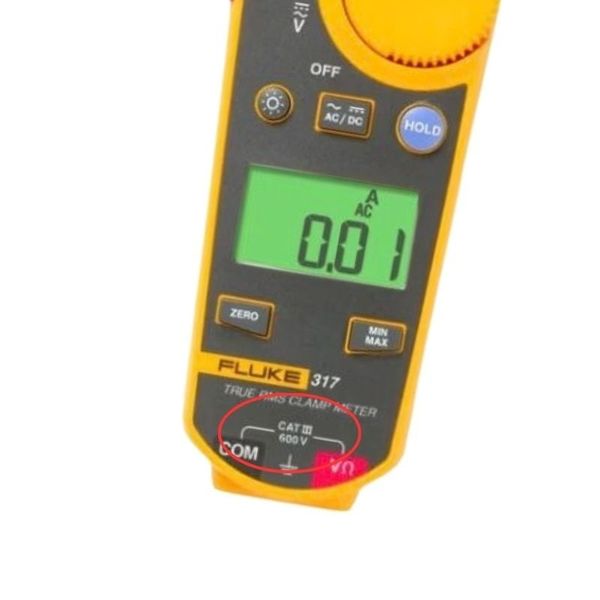

Ký hiệu an toàn luôn kết hợp giữa cấp CAT và mức điện áp làm việc cách đất, ví dụ: CAT III 600V, CAT IV 300V hay CAT IV 600V.

• Quy tắc: Cùng một mức điện áp làm việc danh định, cấp CAT càng cao thì khả năng chịu xung quá áp thử nghiệm càng lớn.

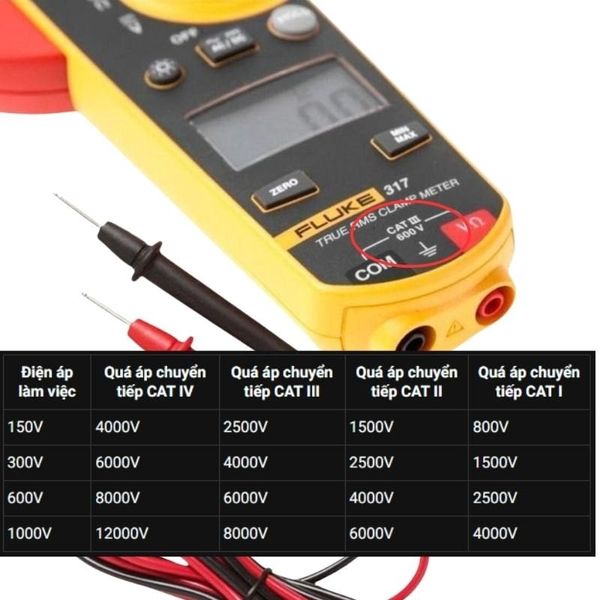

• Mức xung thử nghiệm chịu đựng (theo IEC 61010-1):
  • Điện áp làm việc 150V: CAT I chịu xung 800V; CAT II chịu 1.500V; CAT III chịu 2.500V; CAT IV chịu 4.000V.
  • Điện áp làm việc 300V: CAT I chịu xung 1.500V; CAT II chịu 2.500V; CAT III chịu 4.000V; CAT IV chịu 6.000V.
  • Điện áp làm việc 600V: CAT I chịu xung 2.500V; CAT II chịu 4.000V; CAT III chịu 6.000V; CAT IV chịu 8.000V.
  • Điện áp làm việc 1000V: CAT I chịu xung 4.000V; CAT II chịu 6.000V; CAT III chịu 8.000V; CAT IV chịu 12.000V.

Gợi ý các model ampe kìm tiêu biểu theo cấp độ CAT (Fluke, Hioki, Kyoritsu)

Để đảm bảo hiệu quả đầu tư và an toàn tuyệt đối, bạn có thể tham khảo các dòng ampe kìm chính hãng theo từng phân khúc:

1. Nhóm ampe kìm CAT II – CAT III (Dân dụng, điện tử, điện lạnh)

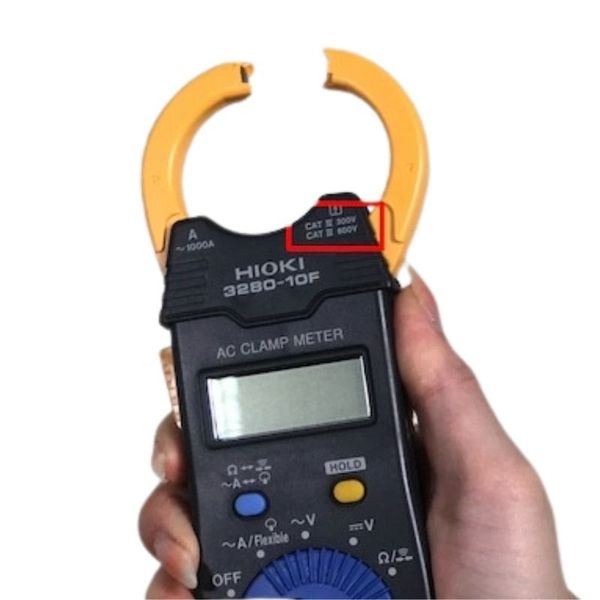

• Hioki 3280-10F (Nhật Bản): Đạt chuẩn CAT IV 300V / CAT III 600V / CAT II 1000V. Đo dòng AC 1000A, thiết kế siêu mỏng bỏ túi, chịu rơi từ độ cao 1 mét, hỗ trợ kết nối vòng cảm biến linh hoạt CT6280.
• Kyoritsu 2200 / 2200R (Nhật Bản): Đạt chuẩn CAT III 600V. Đo AC 1000A (bản 2200R tích hợp True RMS), thiết kế ngàm kẹp hình giọt nước siêu mỏng chỉ 10mm giúp luồn lách dễ dàng trong tủ điện gia đình.
• Fluke 302+ (Mỹ): Đạt chuẩn CAT IV 300V / CAT III 600V. Đo dòng AC 400A, độ bền vỏ ngoài chắc chắn, giữ trọn độ tin cậy trứ danh của Fluke ở tầm giá phổ thông.

2. Nhóm ampe kìm CAT III 600V – 1000V (Bảo trì cơ điện M&E, tủ phân phối)

• Fluke 325 (Mỹ): Đạt chuẩn CAT IV 300V / CAT III 600V. Đo dòng AC/DC 400A True RMS, tích hợp đo điện áp, tần số, điện dung và nhiệt độ tiếp xúc, tối ưu cho bảo trì cơ điện và điều hòa không khí.
• Hioki 3288 / 3288-20 (Nhật Bản): Đạt chuẩn CAT III 600V. Đo dòng AC/DC lên đến 1000A (bản 3288-20 có True RMS), chuyên dụng cho kiểm tra bình ắc quy dự phòng, viễn thông và xe nâng điện.
• Kyoritsu 2117R / 2127R (Nhật Bản): Đạt chuẩn CAT IV 300V / CAT III 600V. Đo AC 600A đến 1000A True RMS, tích hợp chức năng phát hiện điện áp không tiếp xúc (NCV) ngay trên đầu kìm.

3. Nhóm ampe kìm CAT IV 600V – 1000V (Đầu nguồn tổng, trạm biến áp, điện lực)

• Fluke 376 FC (Mỹ): Đạt chuẩn CAT IV 600V / CAT III 1000V. Đo AC/DC 1000A True RMS, đi kèm vòng kẹp mềm iFlex mở rộng dải đo tới 2500A AC, hỗ trợ kết nối không dây Fluke Connect giúp theo dõi thông số từ xa an toàn.
• Hioki CM4373-50 / CM4371-50 (Nhật Bản): Đạt chuẩn CAT IV 600V / CAT III 1000V. Đo AC/DC 2000A (model CM4373-50) hoặc 600A (model CM4371-50), đo điện áp DC lên đến 1500V chuyên cho điện mặt trời, chống bụi nước chuẩn IP54.
• Kyoritsu 2055 / 2056R (Nhật Bản): Đạt chuẩn CAT IV 600V / CAT III 1000V. Đo dòng AC/DC 1000A True RMS, tích hợp thang biểu đồ cột Bargraph trực quan, độ bền bỉ cao cho môi trường công nghiệp nặng.
• Hioki CM3286 (Nhật Bản): Đạt chuẩn CAT IV 600V. Dòng ampe kìm đo công suất 1 pha và 3 pha chuyên dụng, phân tích chất lượng điện năng, sóng hài và phát hiện hành vi gian lận trộm cắp điện.

Câu hỏi thường gặp về tiêu chuẩn CAT trên ampe kìm (FAQ)

Cấp độ CAT nào an toàn nhất?

• CAT IV là cấp độ an toàn cao nhất trong quy chuẩn IEC 61010-1, sở hữu khả năng dập tia lửa và chịu mức xung đột biến lên tới 12.000V.

Ampe kìm CAT III có dùng được cho mạch CAT II không?

• Có. Thiết bị có cấp CAT cao hơn hoàn toàn đo được ở môi trường yêu cầu cấp CAT thấp hơn. Ngược lại, tuyệt đối không mang thiết bị chuẩn CAT II vào đo tủ điện CAT III vì có thể gây nổ mạch.

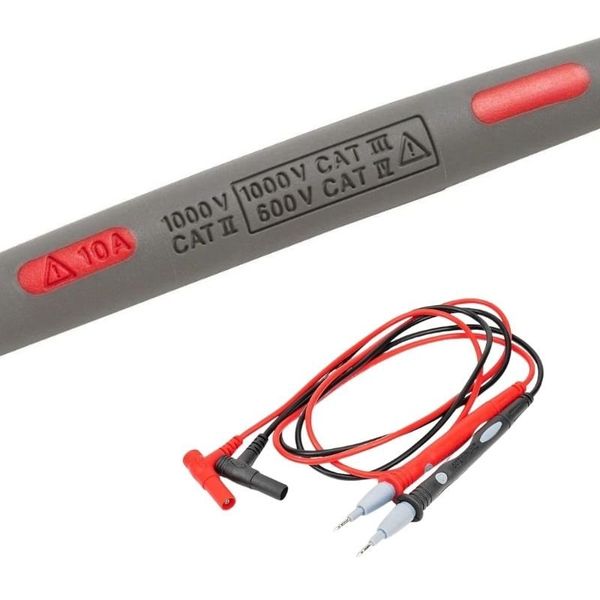

Que đo đi kèm có cần cùng chuẩn CAT với thân máy không?

• Bắt buộc phải tương thích. Cấp độ an toàn toàn hệ thống được tính theo phụ kiện có mức CAT thấp nhất. Nếu thân máy đạt CAT IV 600V nhưng que đo chỉ đạt CAT II 300V, giới hạn an toàn thực tế chỉ dừng lại ở CAT II 300V.

Nơi cung cấp các loại Ampe kìm có tiêu chuẩn an toàn CAT I, II, III, IV

Tiêu chuẩn an toàn CAT trên ampe kìm là cam kết kỹ thuật sống còn trước những hiểm họa vô hình của điện lưới. Trước khi tiến hành bất kỳ phép đo nào, hãy luôn kiểm tra ký hiệu CAT và mức điện áp định mức trên thân máy. Hãy ưu tiên lựa chọn các dòng ampe kìm chính hãng từ Fluke, Hioki hoặc Kyoritsu để đảm bảo độ tin cậy và sự an tâm tuyệt đối trong suốt quá trình làm việc!
