Giải đáp ý nghĩa các Ký hiệu trên Ampe kìm và cách đọc đúng

Trong công tác thi công, vận hành và bảo trì hệ thống điện, ampe kìm (đồng hồ kẹp dòng) là thiết bị đo lường chuyên dụng không thể thiếu của kỹ sư cơ điện. Việc nắm vững cấu trúc, ký hiệu, nguyên lý đo và các tiêu chuẩn an toàn kỹ thuật của thiết bị là yêu cầu bắt buộc để đảm bảo tính chính xác của dữ liệu trích xuất và an toàn cho người vận hành, tránh các sự cố xung kích điện áp gây cháy nổ bo mạch.

Thiết bị đo ANH PHÁT sẽ giúp bạn nhận diện ký hiệu trên Ampe kìm và vận hành thiết bị từ cơ bản đến nâng cao.

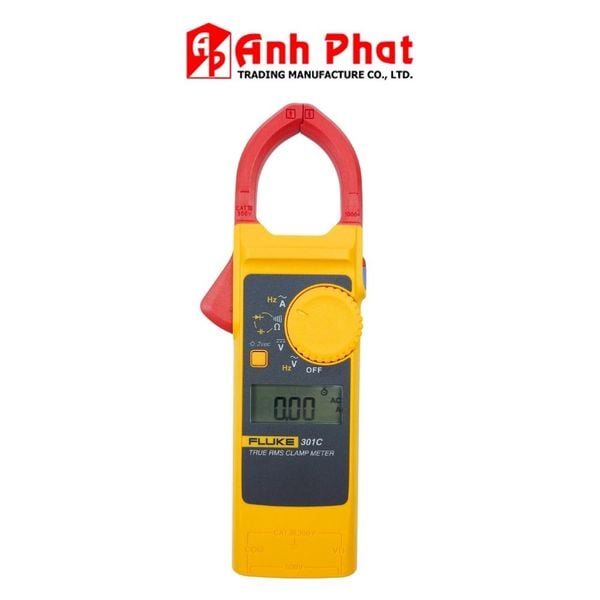

Tổng quan về các loại Ampe kìm

Ampe kìm là thiết bị đo lường điện cầm tay chuyên dụng với chức năng cốt lõi là xác định cường độ dòng điện xoay chiều (AC) hoặc một chiều (DC) chạy qua dây dẫn. Khác với dòng đồng hồ vạn năng truyền thống đòi hỏi phải ngắt mạch và đấu nối tiếp, đồng hồ ampe kìm thực hiện phép đo không tiếp xúc, bảo toàn tính liên tục của hệ thống.

Thiết bị hoạt động dựa trên nguyên lý cảm ứng điện từ (đối với dòng AC) hoặc hiệu ứng Hall (đối với dòng DC). Khi đưa một dây dẫn đơn vào trong lòng hàm kẹp, dòng điện chạy qua dây sẽ sinh ra một từ trường biến thiên. Cảm biến tích hợp tại gọng kẹp sẽ thu nhận từ thông này, chuyển đổi thành tín hiệu điện và xử lý thông qua bộ biến đổi A/D để hiển thị trực quan giá trị dòng điện lên màn hình LCD.

Để đáp ứng yêu cầu chẩn đoán lỗi phức tạp, các phân khúc ampe kìm hiện đại từ Fluke, Apech, Kyoritsu, Hioki... được tích hợp cấu trúc đo đa năng bao gồm:

• Đo điện áp xoay chiều (AC) và một chiều (DC).
• Đo điện trở và kiểm tra thông mạch của dây dẫn.
• Đo tần số dòng điện.
• Đo điện dung của tụ điện.
• Đo nhiệt độ môi trường hoặc bề mặt thiết bị qua que đo chuyên dụng.

Xem thêm chi tiết: Ampe kìm là gì?

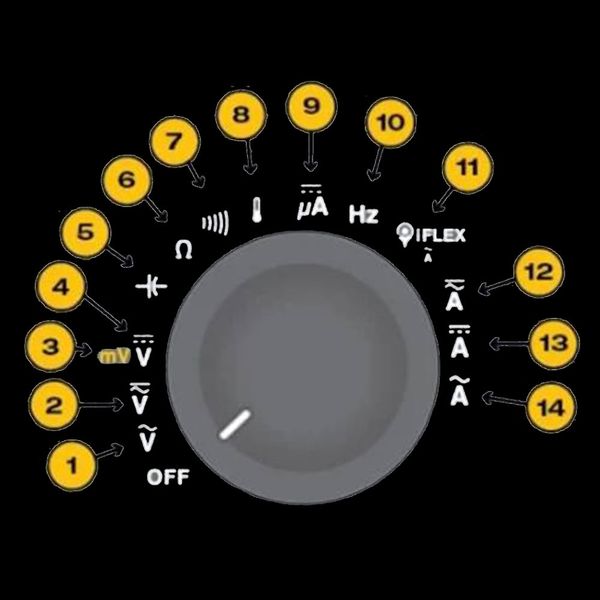

Giải mã toàn bộ ký hiệu trên thang đo Ampe Kìm

Các ký hiệu đại lượng đo cơ bản

• Ký hiệu A~ hoặc Ã: Biểu thị chức năng đo cường độ dòng điện xoay chiều (AC Amps). Phép đo được thực hiện bằng cách kẹp trực tiếp gọng kẹp vào dây pha của nguồn điện xoay chiều.
• Ký hiệu A- hoặc Ā (chữ A có đường thẳng và đường đứt nét): Biểu thị chức năng đo cường độ dòng điện một chiều (DC Amps). Chức năng này tích hợp trên dòng máy trung và cao cấp để kiểm tra hệ thống ắc quy, pin năng lượng mặt trời (Solar) hoặc bo mạch điện tử.
• Ký hiệu V~ hoặc Ṽ: Biểu thị phép đo điện áp xoay chiều (AC Voltage). Phép đo yêu cầu kết nối dây đo (Test leads) vào cổng kết nối phía dưới máy.
• Ký hiệu V- hoặc V̄ (chữ V có đường thẳng và đường đứt nét): Biểu thị phép đo điện áp một chiều (DC Voltage) của pin, ắc quy hoặc nguồn sạc.
• Ký hiệu Ω (Ohm): Xác định giá trị điện trở của dây dẫn hoặc linh kiện điện tử, phục vụ công tác kiểm tra tình trạng đứt cuộn dây hoặc hỏng hóc linh kiện.
• Ký hiệu loa phát sóng / sóng âm (3 vạch cong dọc): Chức năng kiểm tra thông mạch (Continuity). Hệ thống mạch logic sẽ phát tín hiệu âm thanh (còi bíp) liên tục nếu mạch kín (điện trở tiệm cận 0 Ω), hỗ trợ dò tìm điểm đứt ngầm trên tuyến dây.

Các ký hiệu thang đo mở rộng và nâng cao

• Ký hiệu mV (Milivolt): Thang đo điện áp thứ cấp nhỏ (AC/DC), ứng dụng trong kiểm tra mạch điều khiển, tín hiệu sensor và linh kiện bán dẫn.
• Ký hiệu ➔| (Diode): Kiểm tra thông số điện áp sụt áp thuận của đi-ốt bán dẫn để xác định chiều dẫn và tình trạng phân cực của linh kiện.
• Ký hiệu Hz (Hertz): Đo tần số của dòng điện xoay chiều (đối với lưới điện Việt Nam, tần số tiêu chuẩn là 50Hz).
• Ký hiệu TEMP / °C / °F: Chức năng kiểm tra nhiệt độ, yêu cầu kết nối đầu dò nhiệt chuyên dụng (cặp nhiệt điện) để giám sát nhiệt độ tủ điện, vòng bi động cơ.
• Ký hiệu µA (Microamps DC): Thang đo dòng điện một chiều siêu nhỏ, thường ứng dụng để kiểm tra các cảm biến ngọn lửa trong hệ thống sưởi ấm hoặc vi mạch điện tử.
• Ký hiệu cuộn dây linh hoạt (iFlex hoặc vòng dây mềm): Thang đo cấu hình cho đầu dò dòng điện linh hoạt iFlex (cuộn Rogowski), hỗ trợ tiếp cận và đo đạc tại các không gian hẹp, mật độ dây dày đặc mà hàm kẹp cứng không thể thao tác.

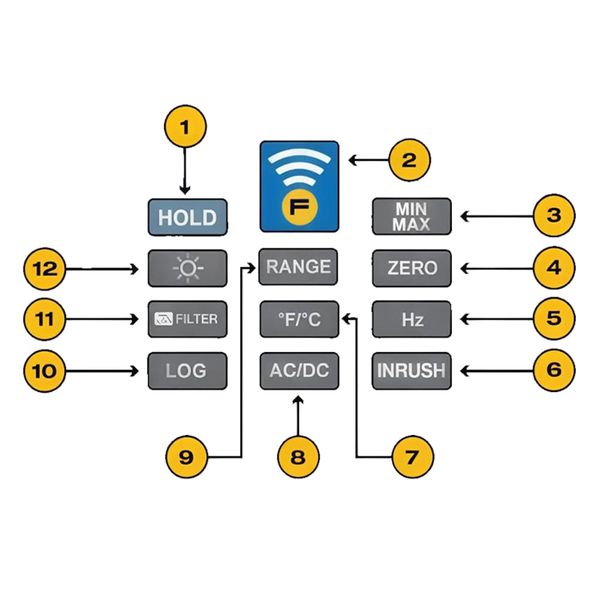

Ký hiệu trên phím chức năng Ampe kìm

Các phím hỗ trợ hiển thị và thao tác cơ bản

• Phím HOLD: Kích hoạt chế độ giữ dữ liệu (Data Hold), đóng băng giá trị đo hiện tại trên màn hình. Tính năng này hỗ trợ kỹ sư ghi nhận thông số tại các không gian khuất tầm nhìn.
• Phím MAX/MIN/AVG: Lưu trữ và hiển thị các giá trị cực đại (Max), cực tiểu (Min) và giá trị trung bình (Avg) trong chu kỳ đo, phục vụ công tác giám sát sự biến động của nguồn tải.
• Phím RANGE: Chuyển đổi linh hoạt giữa chế độ tự động chọn dải đo (Auto Range) và chế độ chọn dải đo thủ công (Manual Range), giúp khóa dải đo cố định để tối ưu hóa tốc độ phản hồi của bộ vi xử lý.
• Phím biểu tượng Đèn nền / Bóng đèn: Kích hoạt đèn nền LCD hoặc đèn LED tích hợp tại đầu gọng kẹp, đảm bảo điều kiện vận hành trong tủ điện âm tường hoặc môi trường thiếu ánh sáng.
• Phím kết nối (Bluetooth / Wifi): Biểu tượng sóng không dây phục vụ truyền tải dữ liệu thời gian thực (Real-time) về thiết bị di động thông minh nhằm thiết lập biểu đồ theo dõi từ xa.

Các phím tối ưu hóa sai số và lọc tín hiệu chuyên sâu

• Phím ZERO (hoặc biểu tượng tam giác Δ): Thiết lập điểm 0 (đo tương đối). Khi đo dòng DC, cảm biến Hall dễ bị ảnh hưởng bởi từ trường Trái Đất hoặc từ trường ký sinh xung quanh gây ra sai số dòng nền. Nhấn ZERO để triệt tiêu sai số này trước khi kẹp dây.
• Phím INRUSH: Kích hoạt chế độ đo dòng khởi động. Tính năng này có tốc độ lấy mẫu cực cao (đơn vị mili giây) giúp bắt chính xác đỉnh dòng transient (dòng đỉnh) khi động cơ hoặc máy nén khởi động, làm cơ sở lựa chọn thiết bị bảo vệ như Aptomat (MCCB/MCB) hoặc cầu chì.
• Phím FILTER: Kích hoạt bộ lọc thông thấp (Low Pass Filter - LPF), loại bỏ các thành phần nhiễu sóng hài tần số cao tạo ra bởi biến tần (VFD), đảm bảo giá trị điện áp và tần số hiển thị có độ chính xác tuyệt đối.
• Phím AC/DC: Phím chức năng chuyển đổi nhanh giữa hai chế độ đo dòng/áp xoay chiều và một chiều khi núm xoay đang đặt ở thang đo tích hợp chung.

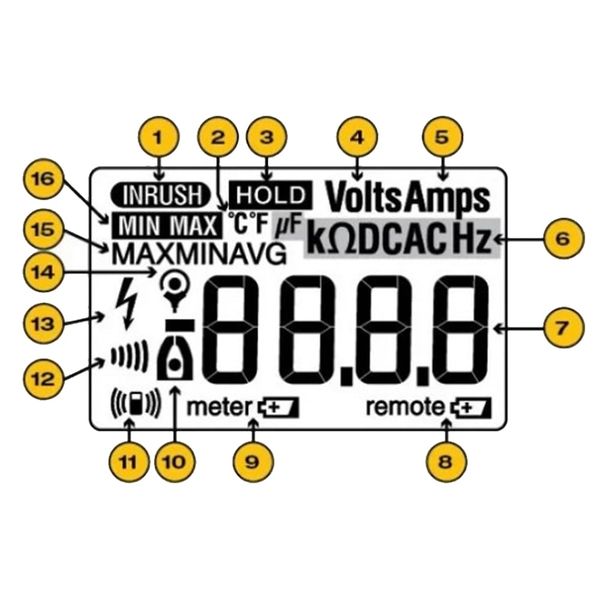

Các ký hiệu chức năng trên màn hình Ampe kìm

• Chữ số đo lớn: Hiển thị giá trị định lượng thực tế của đại lượng đang đo.
• Ký hiệu tia sét (Cảnh báo điện áp nguy hiểm): Hiển thị khi thiết bị phát hiện mức điện áp vượt ngưỡng an toàn (thường >30V AC/DC), cảnh báo người vận hành về nguy cơ giật điện.
• Biểu tượng Pin (Meter Battery): Chỉ báo dung lượng nguồn nuôi của thiết bị. Khi biểu tượng nhấp nháy, cần tiến hành thay pin ngay để tránh hiện tượng sụt áp nguồn nuôi làm sai lệch kết quả đo.
• Ký hiệu OL (Over Load): Cảnh báo quá tải dải đo. Xuất hiện khi giá trị đại lượng vượt quá giới hạn tối đa của thang đo hiện tại, yêu cầu chuyển sang thang đo lớn hơn hoặc ngắt mạch ngay lập tức để bảo vệ tầng mạch đầu vào.
• Ký hiệu AUTO: Chỉ thị thiết bị đang vận hành ở chế độ tự động chọn dải đo.
• Ký hiệu Δ (Delta / Relative): Xác nhận chế độ đo tương đối đang hoạt động, màn hình hiển thị giá trị sai lệch so với mốc tham chiếu.
• Hệ thống đơn vị đo lường tiêu chuẩn:
  • V, mV: Điện áp (Volt, Milivolt).
  • A, mA, µA: Cường độ dòng điện (Ampe, Miliampe, Microampe).
  • Ω, kΩ, MΩ: Điện trở (Ohm, Kiloohm, Megaohm).
  • Hz, kHz: Tần số (Hertz, Kilohertz).
  • F, µF, nF: Điện dung (Fara, Microfara, Nanofara).

Ký hiệu an toàn điện và tiêu chuẩn đo lường trên Ampe kìm

Chỉ số cấp an toàn điện CAT (Category)

Cấp an toàn CAT định nghĩa khả năng chịu đựng xung điện áp cao đột ngột (Transient Overvoltage) của thiết bị mà không gây nổ hoặc nguy hiểm cho người sử dụng:

• CAT II: Áp dụng cho các phép đo trên mạch điện tiêu thụ liên kết trực tiếp với ổ cắm dân dụng (thiết bị gia dụng, dụng cụ cầm tay).
• CAT III: Áp dụng cho hệ thống phân phối điện tòa nhà, tủ động lực, hệ thống Aptomat, bảng phân phối công nghiệp và các mạch phụ tải cố định.
• CAT IV: Cấp bảo vệ cao nhất, áp dụng cho nguồn cấp điện sơ cấp, đường dây tải điện trên không, hệ thống đấu nối công tơ điện chính hoặc cáp ngầm vào tòa nhà.

Khuyến nghị kỹ thuật: Đối với các tác vụ bảo trì điện công nghiệp nhẹ và dân dụng, thiết bị phải đạt chuẩn tối thiểu từ CAT III 600V trở lên để đảm bảo biên độ an toàn cần thiết.

Công nghệ đo True-RMS

• Ký hiệu "True RMS" (Root Mean Square): Thiết bị tích hợp mạch xử lý True-RMS sẽ tính toán chính xác giá trị hiệu dụng thực của dòng điện/điện áp, bất kể dạng sóng có bị méo tiếng hoặc chứa thành phần sóng hài (do tải phi tuyến như biến tần, bộ nguồn xung UPS, máy tính gây ra).
• Các dòng đồng hồ chỉ đo giá trị trung bình (Average-responding) sẽ xuất hiện sai số từ 30% - 40% khi đo đạc trong hệ thống điện công nghiệp chứa nhiều thành phần sóng hài phi tuyến.

Cách đọc kết quả đo chuẩn trên Ampe kìm

Quy trình đo dòng điện bằng hàm kẹp

1. Bước 1: Xác định đặc tính dòng điện cần kiểm tra (AC hay DC).
2. Bước 2: Chuyển núm xoay về thang đo tương ứng (A~ hoặc A-). Chọn dải đo lớn nhất nếu chưa xác định được biên độ dòng dòng điện dự kiến.
3. Bước 3: Ấn lẫy mở hàm kẹp, đưa duy nhất một dây dẫn (dây pha hoặc dây trung tính) vào tâm của hàm kẹp, sau đó thả lẫy để hàm đóng khít hoàn toàn. Nếu kẹp chung cả hai dây nguồn, từ trường sinh ra bởi dòng đi và dòng về sẽ triệt tiêu lẫn nhau, làm kết quả đo bằng 0.
4. Bước 4: Duy trì góc kẹp vuông góc giữa trục hàm và dây dẫn để giảm thiểu sai số do lệch từ thông.
5. Bước 5: Ghi nhận thông số hiển thị trên LCD. Tiến hành hạ dải đo xuống mức thấp hơn nếu dòng điện nhỏ để tăng độ phân giải chữ số thập phân.

Quy trình đo điện áp, điện trở bằng que đo

1. Bước 1: Kết nối que đo màu đen vào cổng chân chung (COM), que đo màu đỏ kết nối vào cổng đo điện áp/điện trở (V/Ω).
2. Bước 2: Chuyển núm xoay cấu hình về chức năng thích hợp (V~, V-, hoặc Ω).
3. Bước 3: Tiếp xúc chắc chắn hai đầu kim đo vào hai điểm kiểm tra trên mạch.
4. Bước 4: Đọc thông số đo hiển thị trực tiếp trên màn hình LCD.

Các nguyên tắc an toàn kỹ thuật bắt buộc

• Thực hiện kiểm tra trực quan lớp vỏ cách điện của ampe kìm và tình trạng cách điện của dây đo (Test leads) trước mỗi phiên làm việc. Nghiêm cấm sử dụng nếu có dấu hiệu nứt vỡ, hở lõi đồng.
• Nghiêm cấm sử dụng thang đo điện trở (Ω) hoặc thông mạch để đo trực tiếp vào mạch đang được cấp nguồn điện. Hành vi này sẽ gây phá hủy tầng mạch bảo vệ bên trong thiết bị ngay lập tức.
• Không thực hiện phép đo vượt quá giới hạn định mức tối đa (Maximum Ratings) được in trên thân máy.
• Khi thao tác tại các hệ thống điện công suất lớn, bắt buộc phải trang bị găng tay cách điện chuyên dụng và kính bảo hộ để phòng ngừa rủi ro hồ quang điện (Arc Flash).
• Kết thúc phiên đo, chuyển núm xoay về vị trí OFF để ngắt nguồn nuôi. Nếu không sử dụng thiết bị trong thời gian dài (>1 tháng), phải tháo pin ra khỏi khay chứa để ngăn ngừa hiện tượng rò rỉ hóa chất gây ăn mòn mạch in.

Các vấn đề kỹ thuật thường gặp khi dùng Ampe kìm (FAQ)

• Tại sao kẹp ampe kìm vào dây nguồn đôi của thiết bị mà màn hình hiển thị trị số bằng 0?
  • Giải thích kỹ thuật: Dây nguồn đôi bao gồm cả dây pha (Line) và dây trung tính (Neutral). Theo định luật Ampere, dòng điện chạy qua hai dây này ngược chiều nhau, tạo ra hai từ trường có biên độ bằng nhau nhưng ngược dấu dẫn đến triệt tiêu hoàn toàn. Do đó, cảm biến không nhận được từ thông ký sinh. Để đo chính xác, bắt buộc phải bóc tách lớp vỏ bọc ngoài và chỉ kẹp hàm vào một sợi dây đơn duy nhất.
• Tại sao chưa đo dòng DC mà màn hình ampe kìm đã hiển thị giá trị khác 0?
  • Giải thích kỹ thuật: Đầu đo dòng một chiều (DC) sử dụng cảm biến hiệu ứng Hall, bản chất cực kỳ nhạy cảm với các thành phần từ trường tĩnh bên ngoài (như từ trường Trái Đất hoặc từ trường từ các thiết bị nam châm lân cận). Do đó, trước khi đưa hàm vào dây dẫn, kỹ sư cần đưa thiết bị đến gần vị trí đo và nhấn phím ZERO để thiết lập lại điểm gốc (0.00), loại bỏ hoàn toàn sai số dòng nền.
• Thương hiệu ampe kìm nào đáp ứng tốt tiêu chuẩn kỹ thuật và độ an toàn?
  • Đối với môi trường công nghiệp nặng, đòi hỏi khả năng chống chịu va đập, bảo vệ xung áp cao và độ bền cơ học tối đa, thương hiệu Fluke (Mỹ) luôn là chuẩn mực. Đối với nhu cầu đo lường bảo trì hàng ngày với độ chính xác cao, dải đo ổn định và tối ưu chi phí, các dòng sản phẩm từ Kyoritsu hoặc Hioki (Nhật Bản) là những giải pháp hàng đầu được giới kỹ sư điện tín nhiệm.

Hiểu đúng ý nghĩa các ký hiệu trên ampe kìm và tuân thủ quy trình đọc thông số trên ampe kìm không chỉ giúp khai thác tối đa công năng kỹ thuật của thiết bị mà còn là nguyên tắc cốt lõi để bảo vệ an toàn cho kỹ sư và hệ thống lưới điện. Trước khi tiến hành bất kỳ phép đo nào, hãy luôn dành thời gian kiểm tra lại núm xoay, cấu hình đúng thang đo và dải đo thích hợp.
