Thông tin chung về sản phẩm

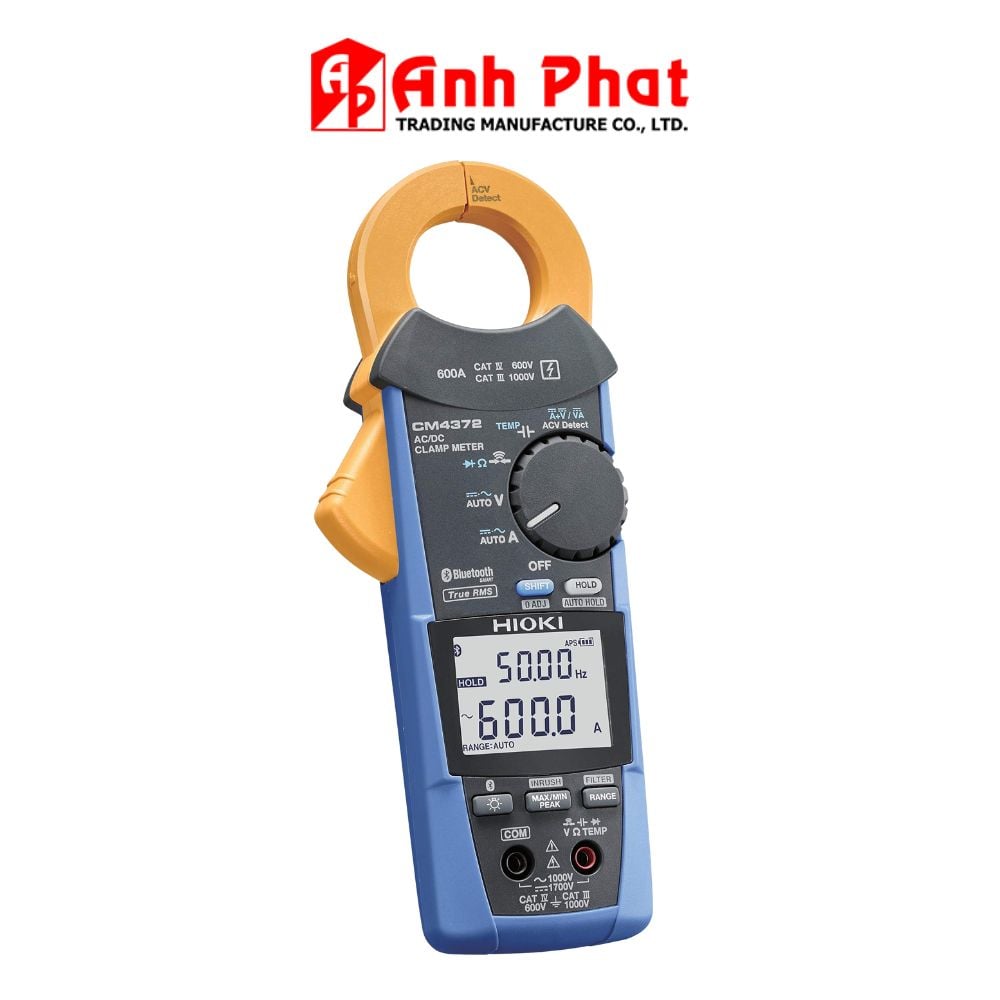

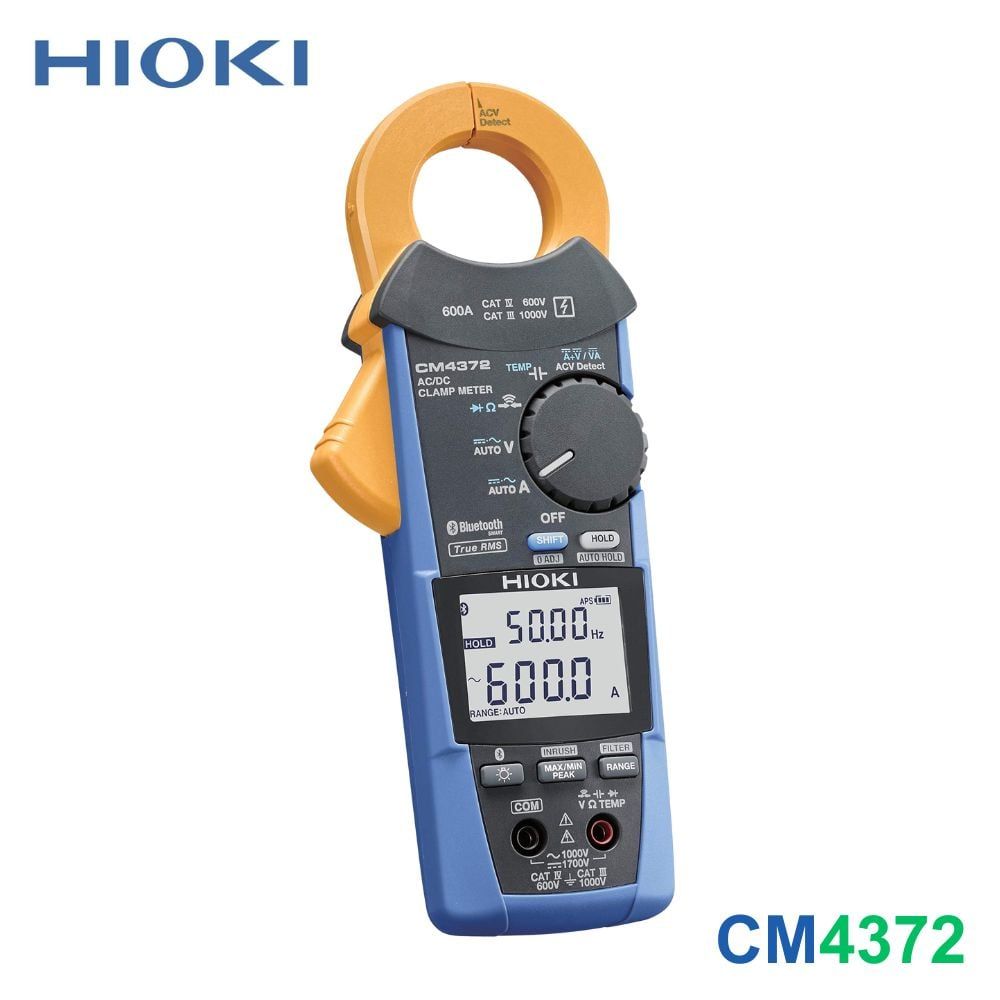

- Tên sản phẩm: Ampe kìm đo dòng AC/DC HIOKI CM4372 (Tích hợp Bluetooth®, True RMS)
- Hãng sản xuất: HIOKI
- Xuất xứ: Nhật Bản (Japan)
- Bảo hành: 12 tháng (1 năm)
- Tiêu chuẩn an toàn: CAT IV 600 V, CAT III 1000 V
- Thời gian đảm bảo độ chính xác: 1 năm (sau hiệu chỉnh thực hiện bởi Hioki)
Thông số kỹ thuật đo lường
- Đo dòng điện một chiều (DC Current):
- Dải đo: 20.00 A / 600.0 A
- Độ chính xác cơ bản: ±1.3% rdg. ±0.08 A (tại dải 20 A)
- Đo dòng điện xoay chiều (AC Current):
- Dải đo: 20.00 A / 600.0 A (Tần số: 10 Hz đến 1 kHz, True RMS)
- Độ chính xác cơ bản (45-66 Hz): ±1.3% rdg. ±0.08 A (tại dải 20 A)
- Chế độ đo dòng điện hỗn hợp (DC + AC Current):
- Dải đo: 20.00 A / 600.0 A (Tần số: 10 Hz đến 1 kHz, True RMS)
- Độ chính xác cơ bản (DC, 45-66 Hz): ±1.3% rdg. ±0.13 A (tại dải 20 A)
- Hệ số đỉnh (Crest Factor):
- Thang đo 20.00 A: 7.5
- Thang đo 600.0 A: 3 hoặc nhỏ hơn
- Đo điện áp một chiều (DC Voltage):
- Dải đo: 600.0 mV đến 1500 V (Khả năng đo tối đa lên đến 1700 V, gồm 5 thang đo)
- Độ chính xác cơ bản: ±0.5% rdg. ±0.5 mV (tại dải 600 mV)
- Đo điện áp xoay chiều (AC Voltage):
- Dải đo: 6.000 V đến 1000 V (Khả năng đo tối đa lên đến 1700 V, gồm 4 thang đo, tần số 15 Hz đến 1 kHz, True RMS)
- Độ chính xác cơ bản: ±0.9% rdg. ±3 dgt.
- Đo điện áp hỗn hợp (DC + AC Voltage):
- Dải đo: 6.000 V đến 1000 V (4 thang đo)
- Độ chính xác cơ bản: ±1.0% rdg. ±7 dgt.
- Chế độ tự động dò và chuyển thang đo (Auto AC/DC):
- Dòng điện: 20.00 A / 600.0 A (±1.3% rdg.)
- Điện áp: 6.000 V đến 1000 V, 4 thang đo (±1.0% rdg.)
- Đo điện trở (Resistance):
- Dải đo: 600.0 Ω đến 600.0 kΩ (4 thang đo)
- Độ chính xác cơ bản: ±0.7% rdg. ±5 dgt.
- Đo điện dung / Công suất tĩnh điện (Capacitance):
- Dải đo: 1.000 µF đến 1000 µF (4 thang đo)
- Độ chính xác cơ bản: ±1.9% rdg. ±5 dgt.
- Đo tần số (Frequency):
- Dải đo: 9.999 Hz đến 999.9 Hz
- Độ chính xác cơ bản: ±0.1% rdg. ±1 dgt.
- Đo nhiệt độ (Kiểu K):
- Dải đo: -40.0 đến 400.0 °C
- Độ chính xác cơ bản: ±0.5% rdg. ±3.0 °C (chưa bao gồm độ chính xác của đầu dò nhiệt độ)
- Đo công suất một chiều (DC Power):
- Dải đo: 0.0 kVA đến 1020 kVA
- Độ chính xác cơ bản: ±2.0% rdg.
- Kiểm tra thông mạch (Continuity):
- Ngưỡng báo: Bật còi và đèn LED đỏ tại [ON] 25 Ω ±10 Ω; Tắt tại [OFF] 245 Ω ±10 Ω
- Kiểm tra Diode:
- Điện áp cực hở: ≤ DC 2.0 V
- Dòng ngắn mạch: 200 µA
- Phát hiện / Dò điện áp xoay chiều không tiếp xúc (AC Voltage Detection):
- Tần số: 50/60 Hz
- Thang Hi (Cao): 40 V đến 600 V AC
- Thang Lo (Thấp): 80 V đến 600 V AC
- Tín hiệu báo: Còi kêu lớn và đèn LED màu đỏ
Tính năng và Tiện ích công nghệ
- Kết nối không dây: Tích hợp giao diện Bluetooth® 4.0LE (Bluetooth® SMART)
- Ứng dụng hỗ trợ: GENNECT Cross (tải miễn phí trên iOS 8 trở lên hoặc Android 4.3 trở lên)
- Chức năng: Hiển thị giá trị đo và dạng sóng theo thời gian thực, ghi nhật ký (logging) đơn giản, theo dõi/lưu trữ dạng sóng, chụp ảnh hiện trường và chèn kết quả đo, tạo báo cáo nhanh.
- Chức năng hiển thị giá trị: Max (Lớn nhất), Min (Nhỏ nhất), Average (Trung bình), PEAK MAX (Đỉnh tối đa), PEAK MIN (Đỉnh tối thiểu) khi không dùng chế độ Auto AC/DC.
- Chức năng hiển thị đồng thời: Đo và hiển thị song song cả dòng điện một chiều (DC A) và điện áp một chiều (DC V) - lý tưởng để kiểm tra pin xe, ắc quy và bảo dưỡng hệ thống điện năng lượng mặt trời.
- Đo dòng khởi động (Inrush Current): Phát hiện chu kỳ dòng khởi động đầy đủ của động cơ và thiết bị, xác định chính xác dạng sóng RMS cũng như đỉnh dạng sóng cao nhất.
- Các chức năng hỗ trợ đo khác:
- Chức năng đánh giá dấu Plus / Minus (Âm/Dương) trên màn hình hiển thị giá trị DC A và DC V.
- Chức năng lọc nhiễu (Filter).
- Giữ giá trị hiển thị (Data hold) và Tự động giữ giá trị ổn định (Auto hold) khi đo ở những vị trí khuất, khó đọc màn hình.
- Tự động điều chỉnh về 0 (Zero-adjustment).
- Đèn nền màn hình (Backlight).
- Tự động tiết kiệm điện / Tự động tắt nguồn (Auto power-saving).
Thông số cơ lý và Nguồn điện
- Nhiệt độ vận hành: Phạm vi hoạt động rộng từ -25°C đến 65°C
- Tiêu chuẩn bảo vệ (Chống bụi & nước):
- Thân máy / Tay cầm: IP54 (khi đo một dây dẫn cách điện)
- Hàm kẹp / Càng kẹp cảm biến: IP50 (rủi ro điện giật tăng khi ẩm ướt)
- Kích thước đường kính hàm kẹp:
- Kích thước ngoài: 69 mm (W) × 14 mm (D)
- Đường kính lọt lòng (đo dây tối đa): φ33 mm (1.30 in)
- Kích thước tổng thể máy: 65 mm (W) × 215 mm (H) × 35 mm (D)
- Khối lượng: 340 g (12.0 oz)
- Nguồn cấp điện: 2 viên pin kiềm (Alkaline) LR03 (Pin AAA)
- Thời gian sử dụng pin liên tục:
- Khi TẮT đèn nền, BẬT Bluetooth: Khoảng 24 giờ
- Khi TẮT đèn nền, TẮT Bluetooth: Khoảng 45 giờ
Phụ kiện đi kèm
- 01 x Dây đo L9207-10
- 01 x Túi đựng máy C0203
- 02 x Pin kiềm LR03 (AAA)
- 01 x Sách hướng dẫn sử dụng
