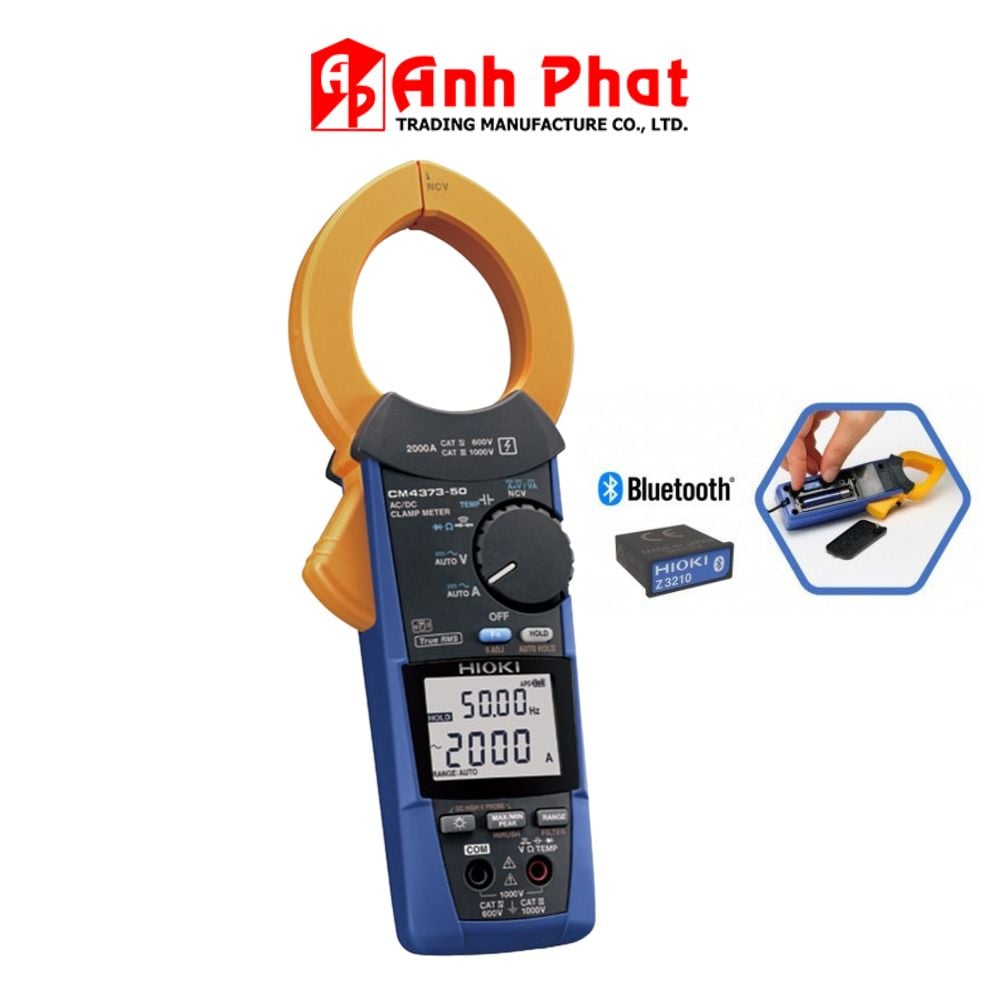

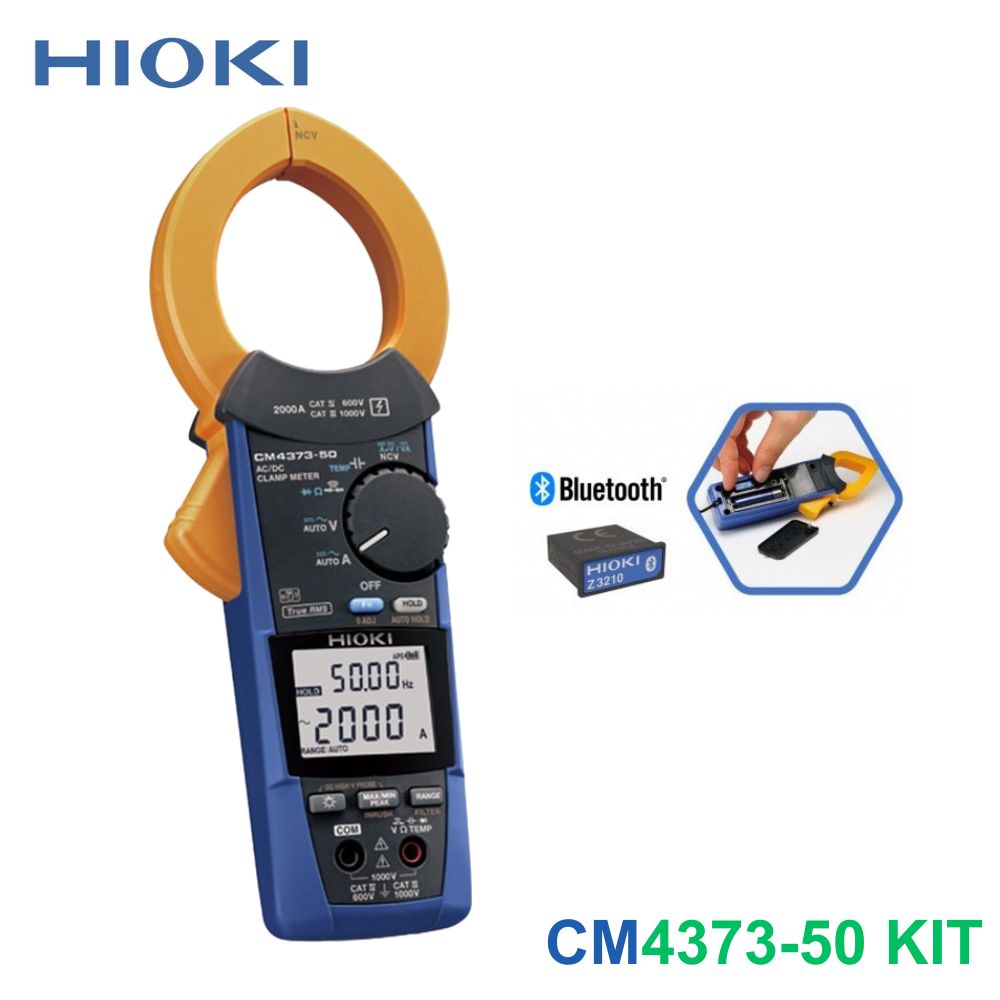

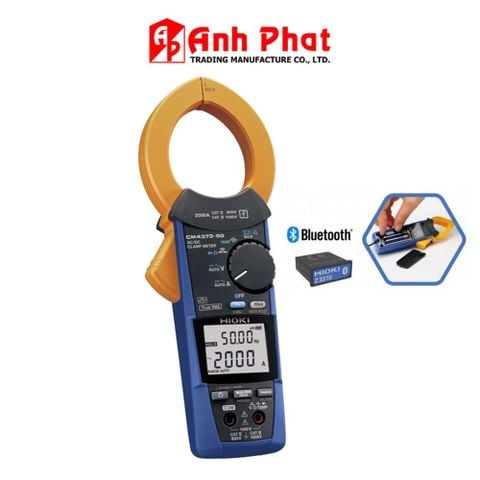

Ampe kìm AC/DC HIOKI CM4373-50 KIT

Phiên bản Combo HIOKI CM4373-50 KIT này bao gồm Ampe kìm HIOKI CM4373-50 và Bộ truyền tín hiệu không dây Hioki Z3210 (Wireless Adapter Z3210), cho phép kết nối Bluetooth để truyền dữ liệu trực tiếp lên điện thoại hoặc máy tính thông qua ứng dụng GENNECT Cross.

Thông tin chung

• Hãng sản xuất: Hioki
• Xuất xứ: Nhật Bản
• Model: CM4373-50 KIT (Bộ KIT bao gồm máy chính CM4373-50 và adapter kết nối không dây Z3210)
• Loại thiết bị: Ampe kìm đo dòng AC/DC True RMS chuyên dụng cho môi trường khắc nghiệt
• Bảo hành: 12 tháng (Độ chính xác được đảm bảo trong vòng 1 năm, thời gian bảo hành độ chính xác sau hiệu chỉnh bởi Hioki là 1 năm)

Thông số kỹ thuật đo lường chi tiết

1. Dòng điện DC (DC Current)

• Dải đo: 600.0 A / 2000 A
• Độ chính xác: ±1.3% rdg. ±0.3 A (tại phạm vi 600 A)

2. Dòng điện AC (AC Current)

• Dải đo: 600.0 A / 2000 A (Tần số từ 10 Hz đến 1 kHz, True RMS)
• Độ chính xác (45 Hz - 66 Hz): ±1.3% rdg. ±0.3 A (tại phạm vi 600 A)

3. Chế độ đo dòng điện AC/DC tự động (Auto-detect)

• Dải đo: 600.0 A / 2000 A (Tần số từ 10 Hz đến 1 kHz, True RMS)
• Độ chính xác (45 Hz - 66 Hz): ±1.3% rdg. ±1.3 A (tại phạm vi 600 A)

4. Điện áp DC (DC Voltage)

• Dải đo tiêu chuẩn máy tự đo: 600.0 mV đến 1000 V (5 thang đo)
• Dải đo mở rộng (Khi kết hợp đầu đo cao áp Hioki P2000): 600 V đến 2000 V (Lý tưởng để kiểm tra điện áp mở của tấm pin mặt trời)
• Độ chính xác: ±0.5% rdg.

5. Điện áp AC (AC Voltage)

• Dải đo: 6.000 V đến 1000 V (4 dải đo, tần số từ 15 Hz đến 1 kHz, True RMS)
• Độ chính xác (45 Hz - 66 Hz): ±0.9% rdg. ±0.003 V (ở thang 6 V)

6. Chế độ đo điện áp AC/DC tự động (Auto-detect)

• Dải đo: 6.000 V đến 1000 V (4 thang đo)
• Độ chính xác (45 Hz - 66 Hz): ±1.0% rdg. ±0.013 V (ở thang 6 V)

7. Điện trở (Resistance)

• Dải đo: 600.0 Ohm đến 6.000 MOhm (5 thang đo)
• Độ chính xác: ±0.7% rdg. ±0.5 Ohm (tại thang 600 Ohm)

8. Điện dung (Capacitance)

• Dải đo: 1.000 µF đến 1000 µF (4 thang đo)
• Độ chính xác: ±1.9% rdg. ±0.005 µF (tại thang 1 µF)

9. Tần số (Frequency)

• Dải đo: 9.999 Hz đến 999.9 Hz (3 dải đo)
• Độ chính xác: ±0.1% rdg. ±0.003 Hz (ở thang 9.999 Hz)

10. Nhiệt độ (Kiểu K)

• Dải đo: -40.0°C đến 400.0°C
• Độ chính xác: ±0.5% rdg. ±3.0°C (Lưu ý: Cần cộng thêm sai số của đầu dò nhiệt độ sử dụng kèm theo)

11. Công suất DC (DC Power)

• Dải đo tiêu chuẩn: 0.0 kVA đến 2000 kVA
• Dải đo mở rộng (Khi dùng với đầu đo Hioki P2000): Lên tới 4000 kVA (hoặc đơn vị kW tương đương công bố của hãng)
• Độ chính xác: ±2.0% rdg.

Chức năng thử nghiệm, Cảnh báo & Tiêu chuẩn an toàn

• Kiểm tra thông mạch (Continuity): Có còi báo và đèn LED hiển thị sáng đỏ tại ngưỡng bật [ON]: 25 Ohm ±10 Ohm, và tắt [OFF]: 245 Ohm ±10 Ohm.
• Kiểm tra Diode: Điện áp cực hở nhỏ hơn hoặc bằng DC 2.0 V, dòng ngắn mạch đạt 200 µF (hoặc µA theo tiêu chuẩn cổng).
• Dò điện áp không tiếp xúc (AC Vol. Detection 50/60 Hz):
  • Thang cao (Hi): Từ 40 V đến 600 V AC.
  • Thang thấp (Lo): Từ 80 V đến 600 V AC (Xác định đường dây có điện bằng còi lớn và đèn LED đỏ ở đầu cảm biến).
• Đo và phân tích sóng hài: Khi lắp adapter Z3210 đi kèm, thiết bị hỗ trợ đo sóng hài dòng điện hoặc điện áp lên tới bậc 30 thông qua phần mềm.
• Cấp an toàn điện:
  • Tiêu chuẩn máy: CAT IV 600 V, CAT III 1000 V.
    • Khi kết hợp đầu đo P2000: CAT III 2000 V, CAT IV 1000 V.
• Cấp bảo vệ chống nước, chống bụi: Đạt tiêu chuẩn IP54 đối với thân máy và IP50 đối với càng kẹp kìm.

Tính năng thông minh và Công nghệ kết nối không dây

• Truyền dữ liệu không dây (Bluetooth): Tích hợp sẵn bộ Wireless Adapter Z3210 trong bộ KIT, hỗ trợ truyền kết quả đo trực tiếp tới điện thoại thông minh, máy tính bảng hoặc xuất thẳng sang tệp Excel.
• Ứng dụng GENNECT CROSS (Miễn phí):
  • Ghi và lưu giữ dữ liệu liên tục từ 5 giây đến 24 giờ.
  • Hiển thị báo cáo trực quan dạng đồ họa, dạng sóng (bao gồm sóng hài và sóng dòng khởi động).
  • Hỗ trợ chức năng so sánh PIN kèm cảnh báo Đạt/Không đạt (PASS/FAIL).
  • Chụp ảnh hiện trường, lên bản vẽ sơ đồ thiết bị và xuất file báo cáo định dạng PDF ngay tại công trường.
• Đo đồng thời dòng DC và điện áp DC: Cho phép đo đồng thời cả hai giá trị cùng một lúc trên một màn hình hiển thị (Rất tiện lợi khi bảo dưỡng tấm pin năng lượng mặt trời hoặc kiểm tra ắc quy xe điện).
• Đo dòng khởi động (Inrush Current): Đo chính xác dòng khởi động của động cơ, thiết bị thông qua việc tự động phát hiện chu kỳ dòng, xác định dạng sóng RMS và đỉnh dạng sóng cao nhất.
• Các tính năng bổ sung khác:
  • Hiển thị các giá trị Max / Min / Average (Trung bình) / PEAK MAX / PEAK MIN.
  • Chức năng lọc thông thấp (Lọc nhiễu tần số thấp).
  • Tự động giữ giá trị đo ổn định (Auto-hold) và đóng băng màn hình (Data-hold).
  • Tự động tắt nguồn (Tiết kiệm điện năng), âm báo rung hiệu chỉnh, hiệu chỉnh điểm 0 (Zero adjustment).

Thông số nguồn điện & Cấu tạo cơ khí

• Nguồn cấp: 2 viên pin kiềm AAA (Mã pin LR03 x 2)
• Thời gian sử dụng liên tục:
  • Khoảng 40 giờ (Khi không lắp đặt hoặc tắt kết nối của module Z3210).
  • Khoảng 24 giờ (Khi lắp đặt Z3210 và bật tính năng truyền thông không dây Bluetooth).
  • Điều kiện thử nghiệm: Đo dòng 100 A AC, tắt đèn nền màn hình, nhiệt độ môi trường tham chiếu 23°C.
• Thông số càng kẹp (Hàm kẹp): Đường kính càng kẹp φ55 mm (2.17 in). Kích thước hàm kẹp: 92 mm Rộng x 18 mm Sâu.
• Kích thước máy: 65 mm (Rộng) x 250 mm (Cao) x 35 mm (Sâu)
• Khối lượng: 530 g (Bao gồm cả pin)
• Nhiệt độ môi trường hoạt động: Từ -25°C đến 65°C

Phụ kiện đi kèm trọn bộ (KIT)

• Thiết bị đo chính Ampe kìm CM4373-50 x 1
• Bộ chuyển đổi truyền dữ liệu không dây Wireless Adapter Z3210 x 1
• Dây đo tiêu chuẩn L9300 x 1
• Túi đựng / Bao da bảo vệ C0203 x 1
• Pin kiềm đũa LR03 (AAA) x 2
• Hướng dẫn sử dụng thiết bị x 1
