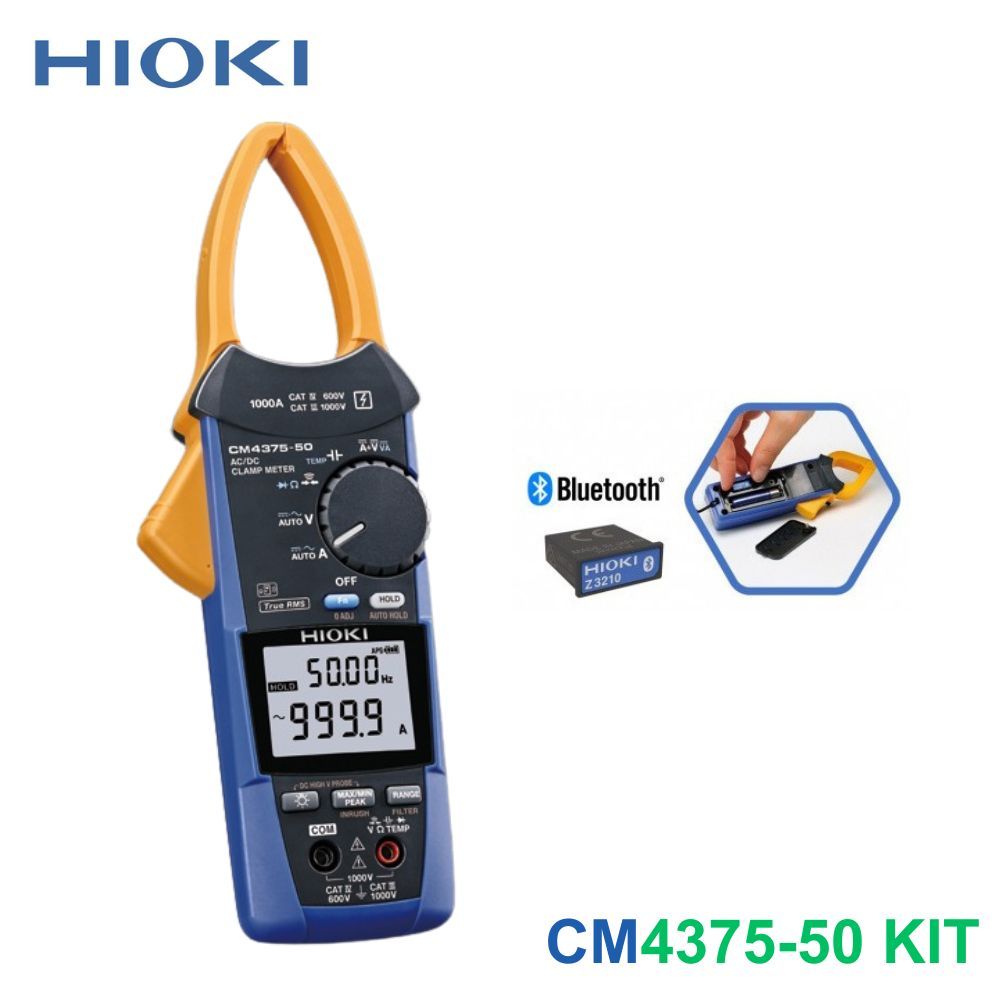

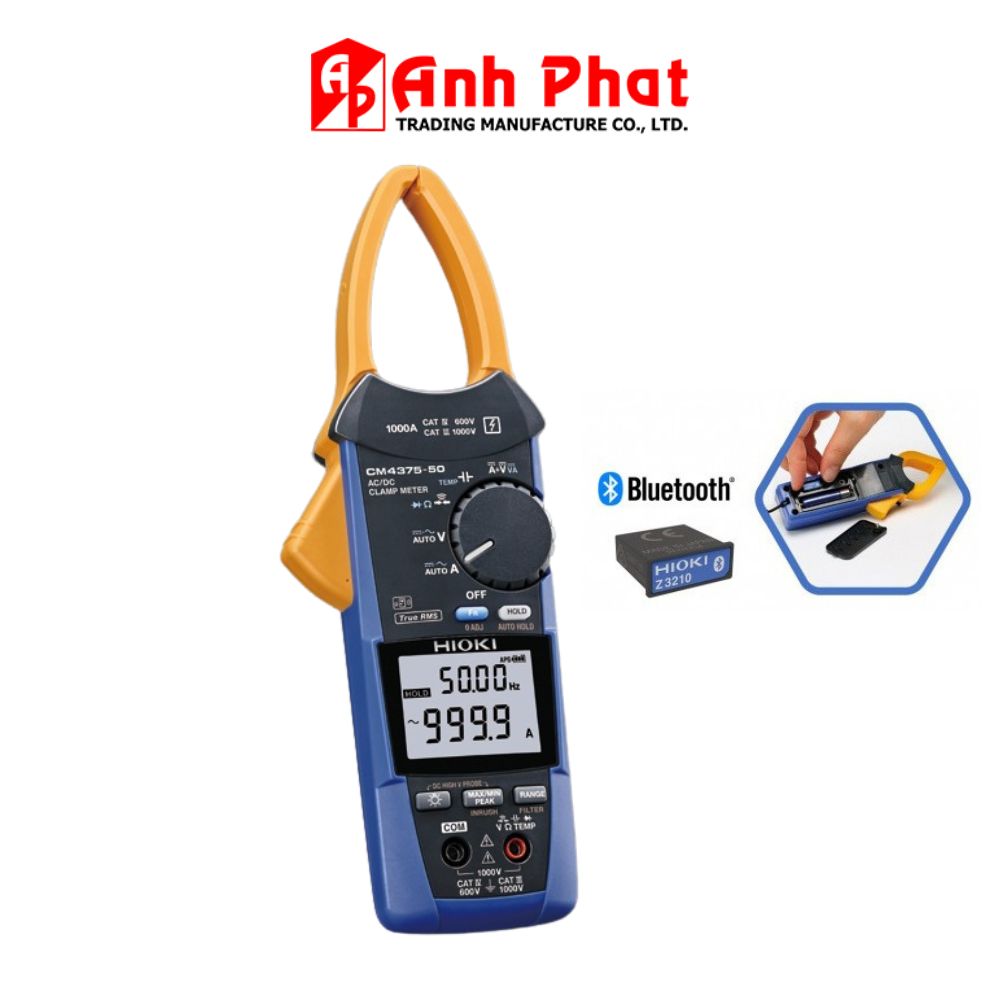

Phiên bản Combo HIOKI CM4375-50 KIT này bao gồm Ampe kìm HIOKI CM4375-50 và Bộ truyền tín hiệu không dây Hioki Z3210 (Wireless Adapter Z3210), cho phép kết nối Bluetooth để truyền dữ liệu trực tiếp lên điện thoại hoặc máy tính thông qua ứng dụng GENNECT Cross.
1. Thông tin chung và Tiêu chuẩn an toàn
- Thương hiệu / Nhà sản xuất: HIOKI (Nhật Bản)
- Model bộ sản phẩm: CM4375-50 KIT (Bao gồm Ampe kìm CM4375-50 và Thiết bị chuyển đổi không dây Z3210)
- Xuất xứ: Nhật Bản
- Chế độ bảo hành: 12 tháng
- Thời gian đảm bảo độ chính xác: 1 năm (Sau khi hiệu chuẩn bởi Hioki)
- Tiêu chuẩn an toàn điện:
- CAT IV 600 V, CAT III 1000 V
- Khi sử dụng đầu dò P2000: CAT III 2000 V, CAT IV 1000 V
2. Thông số kỹ thuật đo lường dòng điện và công suất
- Phạm vi dòng điện DC: 1000 A (Hiển thị tối đa 999,9 A)
- Độ chính xác cơ bản: ±1,3% rdg. ±0,3 A (Trong khoảng đo từ 30,1 A đến 999,9 A)
- Phạm vi dòng điện AC (True RMS): 1000 A (Hiển thị tối đa 999,9 A, tần số 10 Hz đến 1 kHz)
- Độ chính xác cơ bản (45-66 Hz): ±1,3% rdg. ±0,3 A (Trong khoảng đo từ 30,1 A đến 900,0 A)
- Hệ số đỉnh (Crest Factor): 1,5 (tại dải đo 1000 A)
- Phạm vi dòng điện DC + AC (True RMS): 1000 A (Tần số DC, 10 Hz đến 1 kHz)
- Độ chính xác cơ bản (DC, 45-66 Hz): ±1,3% rdg. ±1,3 A (Trong khoảng đo từ 30,1 A đến 900,0 A)
- Phạm vi công suất DC: 0,000 kVA đến 1000 kVA (Khi sử dụng đầu dò P2000: 0 kVA đến 2000 kVA). Tự động chuyển đổi dải đo dựa trên dải tần số.
- Độ chính xác cơ bản: ±2,0% rdg. ±20 dgt.
3. Thông số kỹ thuật đo lường điện áp, điện trở, điện dung
- Phạm vi điện áp DC: 600,0 mV đến 1000 V (Chia làm 5 dải đo). Khi kết hợp sử dụng que đo cao áp P2000: Đo được từ 600,0 V đến 2000 V (Lý tưởng cho kiểm tra điện áp mở của tấm pin mặt trời).
- Độ chính xác cơ bản: ±0,5% rdg. ±0,5 mV (Tại dải 600 mV)
- Phạm vi điện áp AC (True RMS): 6,000 V đến 1000 V (Chia làm 4 hoặc 5 dải đo tùy chế độ, tần số 15 Hz đến 1 kHz)
- Độ chính xác cơ bản (45 - 66 Hz): ±0,9% rdg. ±0,013 V (Tại dải 6 V)
- Phạm vi điện áp DC + AC: 6,000 V đến 1000 V (Chia làm 4 hoặc 5 dải đo)
- Độ chính xác cơ bản (DC, 45-66 Hz): ±1,0% rdg. ±0,013 V (Tại dải 6 V)
- Phạm vi điện trở (Trở kháng): 600,0 Ω đến 6,000 MΩ (Chia làm 5 dải đo)
- Độ chính xác cơ bản: ±0,7% rdg. ±0,5 Ω (Tại dải 600 Ω)
- Phạm vi điện dung (Công suất tĩnh điện): 1,000 μF đến 1000 μF (Chia làm 4 dải đo)
- Độ chính xác cơ bản: ±1,9% rdg. ±0,005 μF (Tại dải 1 μF)
- Phạm vi tần số: 9,999 Hz đến 999,9 Hz (Chia làm 3 dải đo)
- Độ chính xác cơ bản: ±0,1% rdg. ±0,003 Hz (Tại dải 9,999 Hz)
- Phạm vi nhiệt độ (Loại K): -40,0 °C đến 400,0 °C (Cần cộng thêm độ chính xác của que đo nhiệt độ vào sai số cơ bản của máy là ±0.5% rdg. ±3.0 °C)
4. Tính năng và Chức năng tích hợp nâng cao
- Đo sóng hài: Khi lắp kết nối Bluetooth từ bộ Wireless Adapter Z3210, thiết bị có thể phân tích và đo sóng hài dòng điện hoặc điện áp từ bậc 1 đến bậc 30 thông qua ứng dụng miễn phí GENNECT Cross.
- Đo dòng điện khởi động (Inrush): Đo đồng thời dòng điện khởi động theo cả giá trị hiệu dụng (RMS) và giá trị đỉnh (Peak).
- Kiểm tra linh kiện: Kiểm tra thông mạch (có âm báo), kiểm tra Diode.
- Các chức năng hỗ trợ khác: Tự động phát hiện dòng AC/DC, tự động phát hiện phân cực dòng điện DC và điện áp DC, hiển thị các giá trị Lớn nhất / Nhỏ nhất / Trung bình / Đỉnh tối đa / Đỉnh tối thiểu (Max / Min / Average / PEAK MAX / PEAK MIN), chức năng lọc thông thấp (Low-pass filter), giữ giá trị hiển thị (Data hold), tự động giữ (Auto-hold), đèn nền màn hình, tự động tắt nguồn tiết kiệm điện, hiệu chỉnh điểm 0 (Zero adjustment).
5. Kết nối không dây và Phần mềm (Hệ sinh thái KIT kèm Z3210)
- Công nghệ kết nối: Bluetooth không dây thông qua bộ chuyển đổi Wireless Adapter Z3210 đi kèm.
- Phần mềm tương thích: Ứng dụng miễn phí GENNECT Cross trên điện thoại thông minh hoặc máy tính bảng.
- Tính năng phần mềm mang lại:
- Giữ và chụp lại kết quả đo hiện trường, ghi dữ liệu liên tục từ 5 giây đến 24 giờ.
- Hiển thị dạng sóng, sóng hài và đồ thị dòng khởi động trực quan.
- Hỗ trợ chức năng kiểm tra pin, cảnh báo Đạt/Không đạt (PASS/FAIL) bằng chức năng so sánh.
- Tạo báo cáo nhanh bằng hình ảnh, hình vẽ hiện trường và xuất trực tiếp ra file PDF hoặc chuyển dữ liệu thẳng vào tệp Excel.
- Thiết bị Z3210 tuân thủ các quy định về không dây tại hơn 50 quốc gia và khu vực.
6. Nguồn điện và Tiêu chuẩn bảo vệ
- Tiêu chuẩn chống nước và bụi: Đạt cấp bảo vệ IP54 (Áp dụng khi lưu trữ thiết bị hoặc khi đo dòng điện trên dây dẫn có lớp cách điện).
- Nguồn cấp: 2 pin kiềm (Alkaline) loại LR03.
- Thời gian sử dụng pin liên tục:
- Khoảng 40 giờ (Khi không gắn module Z3210 hoặc khi TẮT đèn nền).
- Khoảng 20 giờ (Khi gắn module Z3210 và sử dụng kết nối không dây Bluetooth).
- Điều kiện kiểm nghiệm: Đo dòng 100 A AC, đèn nền tắt, nhiệt độ tham chiếu môi trường là 23 °C.
7. Đặc tính cơ lý và Kích thước
- Thiết kế gọng kìm: Cấu trúc cảm biến thon mảnh, thiết kế đặc biệt cho phép dễ dàng luồn lách vào các khoảng trống hẹp giữa các sợi cáp trong tủ phân phối dày đặc mà không làm hỏng cáp hay thiết bị.
- Đường kính lõi ngàm kẹp: φ34 mm (1,34 in).
- Kích thước nhỏ nhất của mặt cắt ngang ngàm: 9,5 mm (0,37 in) (Tính tại khoảng cách 44 mm từ đầu của ngàm kẹp).
- Kích thước tổng thể máy: 65 mm Rộng × 242 mm Cao × 35 mm Sâu (2,56 in W × 9,53 in H × 1,38 in D).
- Khối lượng: 330 g hoặc 350 g (tùy thuộc vào việc có lắp phụ kiện đi kèm).
8. Danh sách phụ kiện đi kèm trong bộ KIT
HIOKI CM4375-50 KIT = Hioki CM4375-50 + Hioki Z3210 (Wireless Adapter)
- Bộ chuyển đổi không dây Wireless Adapter Z3210 × 1
- Que đo / Dây đo L9300 (hoặc L9207-10 tùy lô sản xuất) × 1
- Túi đựng / Hộp đựng máy chuyên dụng C0203 × 1
- Pin kiềm LR03 × 2
- Hướng dẫn sử dụng × 2
- Tài liệu lưu ý thận trọng khi vận hành × 1
