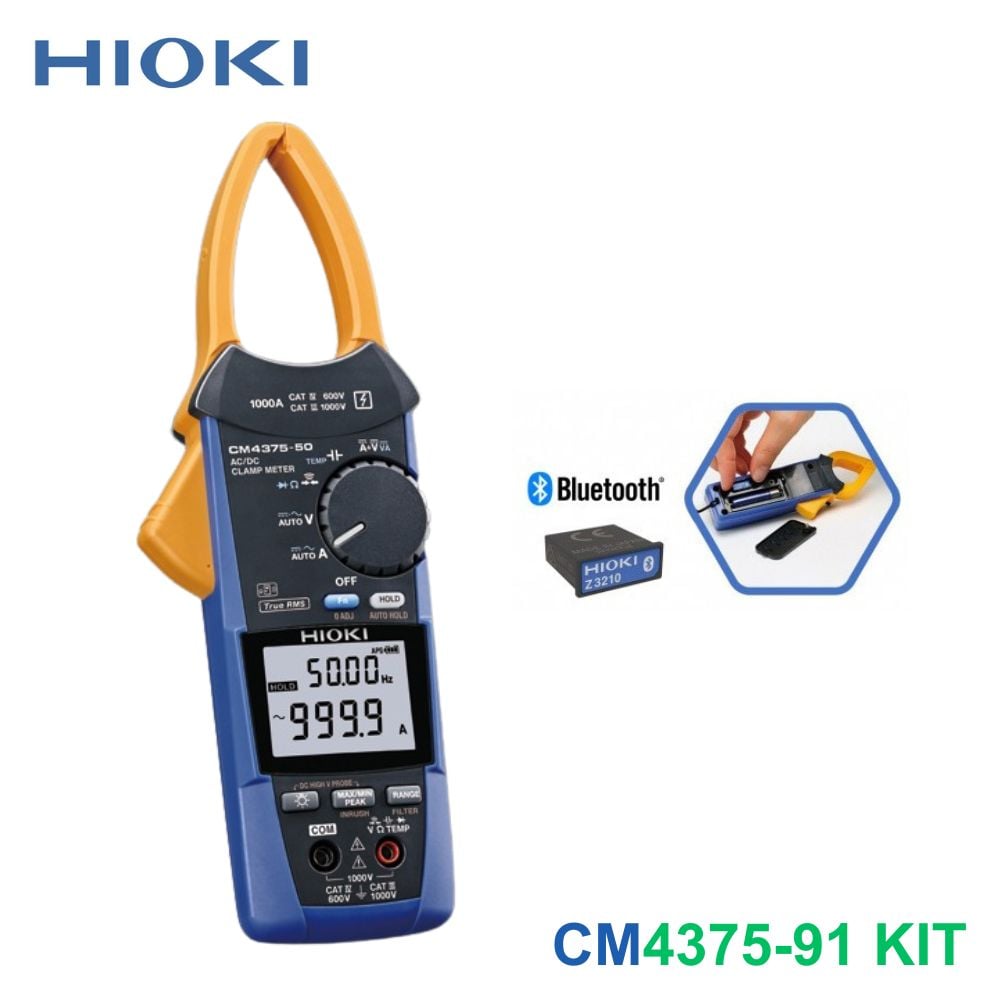

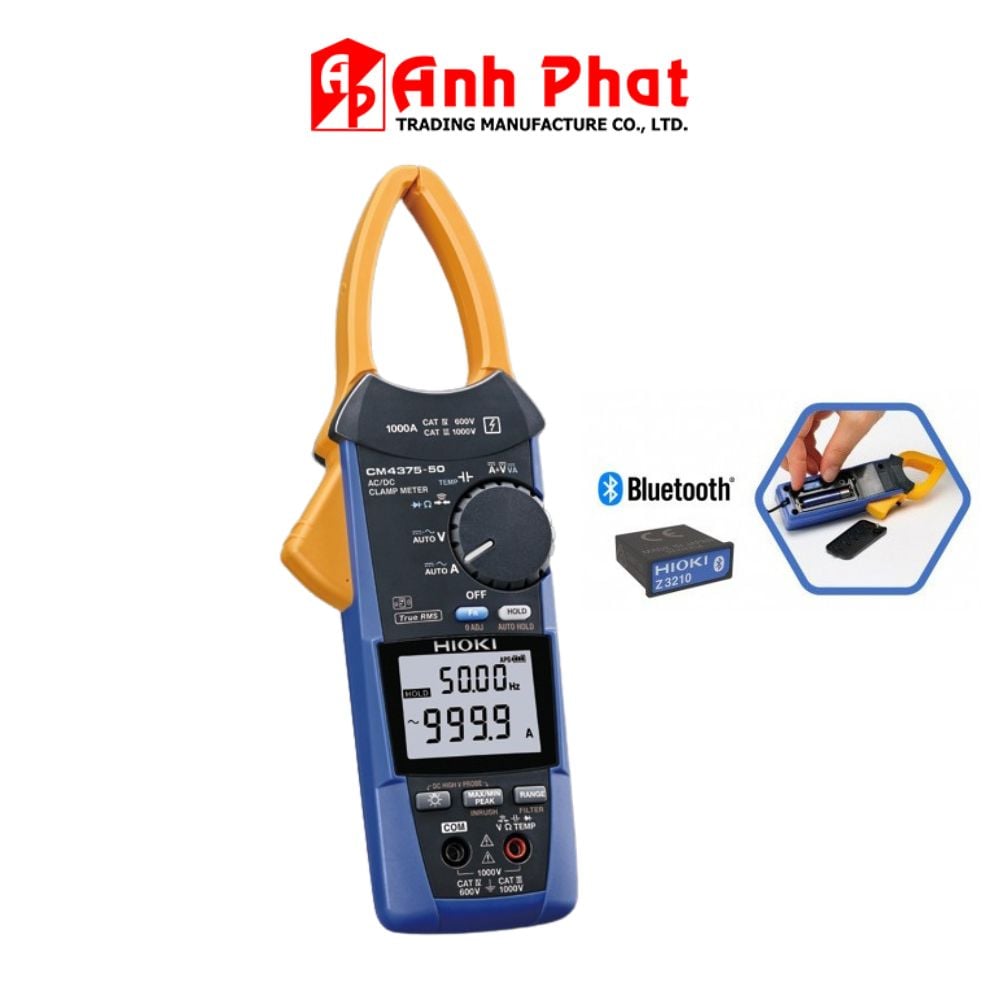

Phiên bản Combo HIOKI CM4375-91 KIT này bao gồm Ampe kìm HIOKI CM4375-50 và Bộ truyền tín hiệu không dây Hioki Z3210 (Wireless Adapter Z3210), cho phép kết nối Bluetooth để truyền dữ liệu trực tiếp lên điện thoại hoặc máy tính thông qua ứng dụng GENNECT Cross.
Thông tin chung và Xuất xứ
- Hãng sản xuất: Hioki
- Model / Mã đặt hàng: CM4375-91 KIT (Bao gồm thiết bị chính CM4375-50 và Bộ truyền tín hiệu không dây Z3210)
- Xuất xứ: Nhật Bản
- Bảo hành: 12 tháng
- Thời gian đảm bảo độ chính xác: 1 năm (bảo hành độ chính xác sau hiệu chỉnh: 1 năm)
- Môi trường làm việc: Nhiệt độ hoạt động rộng từ -25 độ C đến 65 độ C
Thông số đo lường dòng điện và công suất
- Dải đo dòng điện DC: 1000 A (Hiển thị tối đa 999.9 A). Độ chính xác cơ bản: ±1.3% rdg. ±0.3 A (trong khoảng từ 30.1 A đến 999.9 A)
- Dải đo dòng điện AC (True RMS): 1000 A (Hiển thị tối đa 999.9 A, băng thông từ 10 Hz đến 1 kHz). Độ chính xác cơ bản (ở tần số 45-66 Hz): ±1.3% rdg. ±0.3 A (trong khoảng từ 30.1 A đến 900.0 A)
- Hệ số đỉnh (Crest factor): 1.5 ở dải 1000 A
- Dải đo dòng điện hỗn hợp (DC + AC, True RMS): 1000 A (băng thông từ 10 Hz đến 1 kHz). Độ chính xác cơ bản (ở chế độ DC, tần số 45-66 Hz): ±1.3% rdg. ±1.3 A (trong khoảng từ 30.1 A đến 900.0 A)
- Phạm vi công suất DC: 0.000 kVA đến 1000 kVA (Tự động chuyển đổi dựa trên dải điện áp). Khi sử dụng cùng đầu dò P2000 phạm vi đo đạt từ 0 kVA đến 2000 kVA. Độ chính xác cơ bản: ±2.0% rdg. ±20 dgt.
Thông số đo lường điện áp
- Dải điện áp DC: 600.0 mV đến 1000 V (5 dải đo). Khi kết hợp với đầu dò P2000 phạm vi đo mở rộng từ 600.0 V đến 2000 V. Độ chính xác cơ bản: ±0.5% rdg. ±0.5 mV (ở dải 600 mV)
- Dải điện áp AC (True RMS): 6.000 V đến 1000 V (4 hoặc 5 dải đo tùy chế độ cài đặt, băng thông từ 15 Hz đến 1 kHz). Độ chính xác cơ bản (ở tần số 45-66 Hz): ±0.9% rdg. ±0.003 V (ở mức dải đo 6 V)
- Dải điện áp hỗn hợp (DC + AC): 6.000 V đến 1000 V (4 hoặc 5 dải đo). Độ chính xác cơ bản (ở chế độ DC, tần số 45-66 Hz): ±1.0% rdg. ±0.013 V (ở mức dải đo 6 V)
Các thông số đo lường khác
- Dải trở kháng (Điện trở): 600.0 Ω đến 6.000 MΩ (5 dải đo). Độ chính xác cơ bản: ±0.7% rdg. ±0.5 Ω (ở mức dải đo 600 Ω)
- Dải công suất tĩnh điện (Điện dung): 1.000 μF đến 1000 μF (4 dải đo). Độ chính xác cơ bản: ±1.9% rdg. ±0.005 μF (ở mức dải đo 1 μF)
- Dải tần số: 9.999 Hz đến 999.9 Hz (3 dải đo). Độ chính xác cơ bản: ±0.1% rdg. ±0.003 Hz (ở mức dải đo 9.999 Hz)
- Nhiệt độ (Kiểu đầu dò K): -40.0 độ C đến 400.0 độ C. Độ chính xác cơ bản là ±0.5% rdg. ±3.0 độ C (cần cộng thêm sai số của riêng đầu dò nhiệt độ được sử dụng)
- Phân tích sóng hài: Đo sóng hài dòng điện hoặc điện áp lên đến bậc 30 khi kết nối không dây Bluetooth qua module Hioki Z3210 để hiển thị trên ứng dụng GENNECT Cross
Thiết kế ngàm kẹp, Kích thước và Vỏ bảo vệ
- Đường kính lõi gọng kìm (Đường kính ngàm): φ34 mm (1.34 in)
- Kích thước mặt cắt ngang nhỏ nhất của ngàm kẹp: 9.5 mm (0.37 in) (Tính toán tại phạm vi độ sâu 44 mm (1.73 in) kể từ đỉnh kìm)
- Tiêu chuẩn chống bụi và chống nước: IP54 (Áp dụng khi lưu trữ hoặc thực hiện đo dòng điện trên các dây dẫn có vỏ cách điện)
- Kích thước tổng thể: 65 mm Rộng × 242 mm Cao × 35 mm Sâu
- Khối lượng thiết bị: Khoảng 330 g đến 350 g (tương đương 11.6 oz đến 12.3 oz)
Tính năng vận hành và Nguồn cấp
- Các chức năng hỗ trợ tích hợp: * Kiểm tra thông mạch (có âm báo buzzer) và kiểm tra diode
- Tự động dò tìm và phát hiện dòng điện/điện áp AC/DC
- Tự động phát hiện và hiển thị phân cực (cực tính) dòng điện và điện áp DC
- Hiển thị các giá trị: Lớn nhất (Max), Nhỏ nhất (Min), Trung bình (Average), Đỉnh lớn nhất (PEAK MAX), Đỉnh nhỏ nhất (PEAK MIN)
- Chức năng lọc thông thấp (Low-pass filter)
- Giữ giá trị hiển thị tự động (Auto hold) hoặc giữ thủ công
- Đèn nền màn hình hỗ trợ làm việc trong tối
- Tự động tiết kiệm điện (Auto power off)
- Hiệu chỉnh và cài đặt điểm 0 (Zero adjustment)
- Nguồn điện cấp: Pin kiềm AAA (mã LR03) × 2
- Thời gian sử dụng liên tục:
- Lên tới 40 giờ (khi tắt đèn nền và không sử dụng module truyền dữ liệu Z3210)
- Khoảng 20 giờ (khi sử dụng kết nối không dây qua module Z3210)
- Điều kiện thử nghiệm: Đo dòng điện 100 A AC, tắt đèn nền, ở nhiệt độ tham chiếu 23 độ C.
Kết nối không dây và Phần mềm mở rộng (Qua module Z3210)
- Công nghệ kết nối: Bluetooth không dây
- Ứng dụng hỗ trợ: GENNECT CROSS (Miễn phí trên điện thoại thông minh và máy tính bảng)
- Tính năng ứng dụng cung cấp:
- Lưu giữ, chụp lại kết quả đo tiêu chuẩn, ghi dữ liệu liên tục từ 5 giây đến 24 giờ
- Hiển thị dạng sóng, đo sóng hài và sóng dòng khởi động
- Kiểm tra tình trạng pin thiết bị, cảnh báo ĐẠT/KHÔNG ĐẠT (PASS/FAIL) tự động qua chức năng so sánh
- Tạo báo cáo đồ họa dễ đọc và xuất dữ liệu thành file PDF ngay tại hiện trường
Phụ kiện đi kèm thiết bị
HIOKI CM4375-91 KIT = Hioki CM4375-50 + Hioki Z3210 (Wireless Adapter)
- Que đo / Chì kiểm tra (Model L9207-10 hoặc L9300) × 1 bộ
- Túi đựng / Hộp đựng chuyên dụng (Model C0203) × 1 chiếc
- Pin kiềm LR03 × 2
- Sách hướng dẫn sử dụng × 1 hoặc 2 tài liệu
- Tài liệu Thận trọng khi vận hành × 1 chiếc
