1. Thông tin chung & Thương hiệu

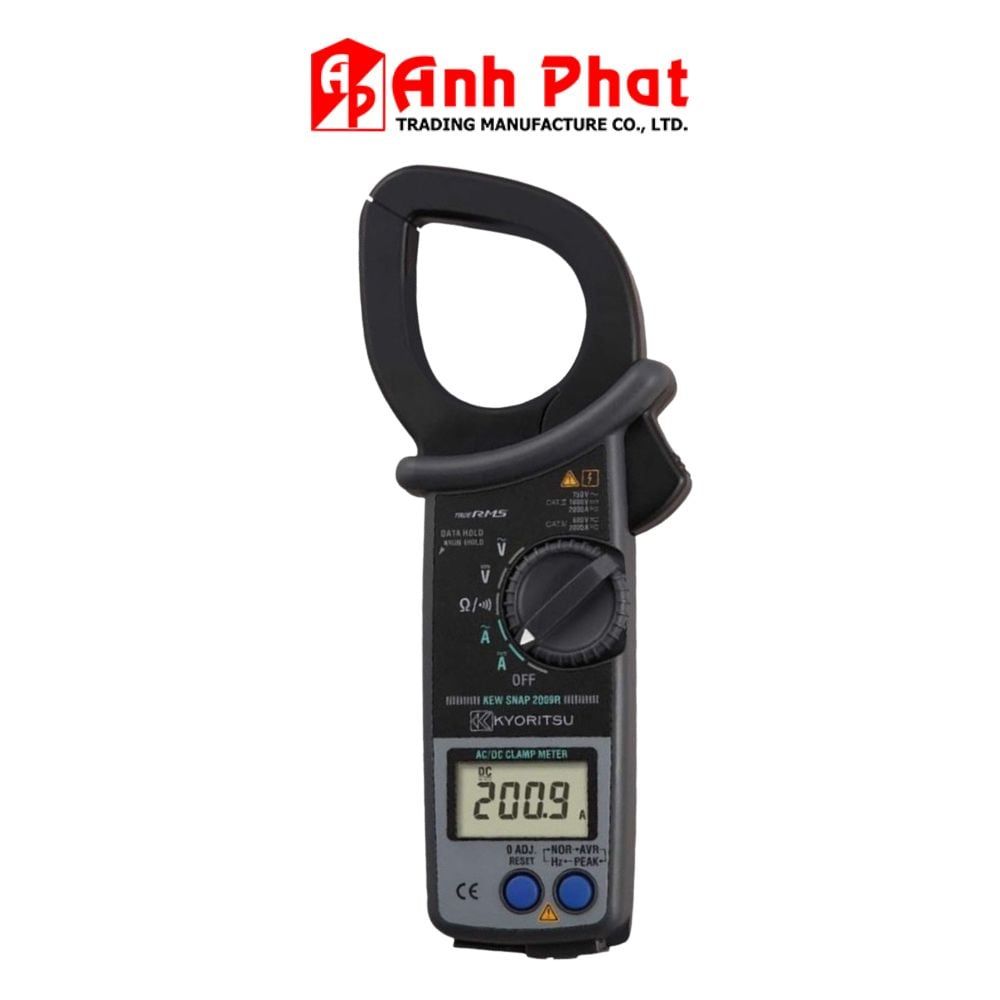

- Sản phẩm: Ampe kìm đo dòng AC/DC
- Thương hiệu: Kyoritsu (Nhật Bản)
- Model: 2009R
- Mã sản phẩm: Kyoritsu 2009R
- Xuất xứ: Thái Lan (Thailand)
- Tình trạng: Còn hàng
- Bảo hành: 12 tháng
2. Thông số kỹ thuật đo lường chi tiết
- Dòng điện AC (AC A):
- Dải đo: 400.0A / 2000A
- Độ chính xác dải tần 45 – 66Hz: ±1.3%rdg ±3dgt (đối với khoảng đo từ 0 đến 400.0A và 150 đến 1700A); ±2.3%rdg ±3dgt (đối với khoảng đo từ 1701 đến 2000A)
- Độ chính xác dải tần 20Hz – 1kHz: ±2.0%rdg ±5dgt (đối với khoảng đo từ 0 đến 400.0A và 150 đến 1700A)
- Dòng điện DC (DC A):
- Dải đo: 400.0A / 2000A
- Độ chính xác: ±1.3%rdg ±2dgt
- Điện áp AC (AC V):
- Dải đo: 40.00V / 400.0V / 750V
- Độ chính xác dải tần 45 – 66Hz: ±1.0%rdg ±3dgt
- Độ chính xác dải tần 20Hz – 1kHz: ±1.5%rdg ±5dgt
- Điện áp DC (DC V):
- Dải đo: 40.00V / 400.0V / 1000V
- Độ chính xác: ±1.0%rdg ±2dgt
- Điện trở (Ω):
- Dải đo: 400.0Ω / 4000Ω
- Độ chính xác: ±1.5%rdg ±2dgt
- Đo tần số (Hz):
- Dải đo: 10Hz – 4000Hz (4kHz)
- Độ chính xác: ±1.5%rdg ±5dgt
- Kiểm tra liên tục (Thông mạch):
- Tín hiệu: Còi sẽ phát tiếng kêu báo hiệu khi điện trở nhỏ hơn 20Ω
3. Thiết kế, Nguồn điện & Tính năng vận hành
- Công nghệ đo: True RMS (đo giá trị thực, bảo đảm kết quả chính xác ngay cả khi dạng sóng không hình sin, bị méo hoặc tín hiệu bị nhiễu).
- Kích thước hàm kẹp: Đường kính gọng kìm lớn, tối đa φ55mm, phù hợp kẹp nhiều loại linh kiện, máy móc và dây dẫn lớn.
- Tín hiệu đầu ra (Output):
- Đầu ra DC 400mV tương ứng với mức đo AC/DC 400A
- Đầu ra DC 200mV tương ứng với mức đo AC/DC 2000A
- Chức năng: Cho phép kết nối với đầu ghi hoặc thiết bị lưu trữ dữ liệu ngoại vi.
- Màn hình hiển thị: Màn hình LCD hiện số to, rõ nét, dễ đọc kết quả.
- Các nút chức năng: Giữ kết quả đo (Hold), nút chọn chế độ đo tần số (Hz).
- Nguồn cấp: Sử dụng 2 viên pin R6 / R6P / AA (1.5V).
- Chất liệu vỏ: Nhựa cứng cáp cao cấp, chống va đập tốt, chịu được độ rơi 1m trên sàn bê tông, cách điện an toàn cho người dùng.
- Kích thước vật lý: 250(Dài) × 105(Rộng) × 49(Dày) mm.
- Trọng lượng: Khoảng 540g (bao gồm cả pin).
4. Tiêu chuẩn an toàn quốc tế đạt được
- IEC 61010-1: Tiêu chuẩn an toàn điện đạt mức CAT IV 600V và CAT III 1000V (Mức độ ô nhiễm loại 2).
- Tiêu chuẩn thiết bị đo và đầu dò: IEC 61010-031, IEC 61010-2-032.
- Tiêu chuẩn tương thích điện từ (EMC): IEC 61326-1, IEC 61326-2-1.
5. Phụ kiện sản phẩm
- Phụ kiện đi kèm trọn bộ:
- Dây đo (Que đo): Mã hiệu 7107A (Test leads)
- Đầu nối đầu ra (Output plug)
- Túi đựng bảo vệ: Mã hiệu 9094
- Pin nguồn: R6 / AA (1.5V) × 2 viên
- Sách tài liệu hướng dẫn sử dụng (HDSD) 2009R
- Phụ kiện tùy chọn (Mua thêm nếu cần):
- Dây kết nối đầu ra: Mã hiệu 7256
