1. Thông tin chung về sản phẩm

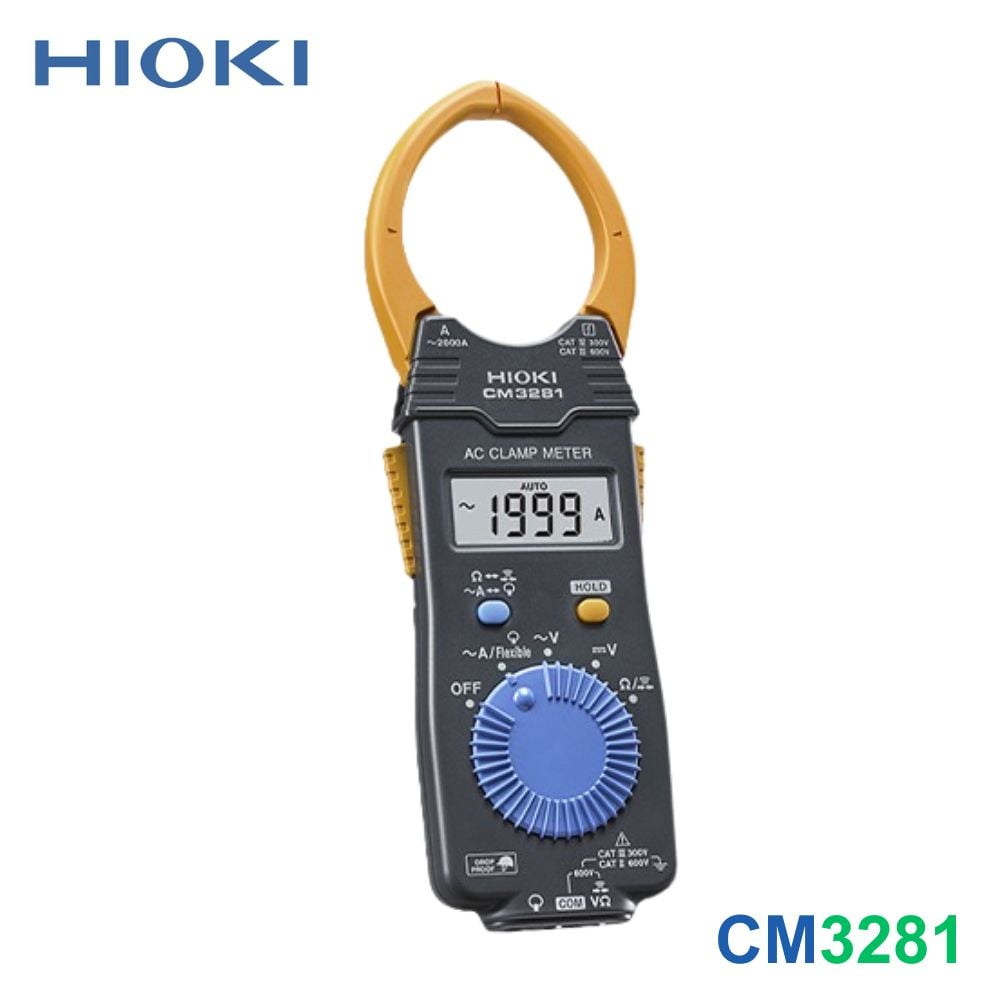

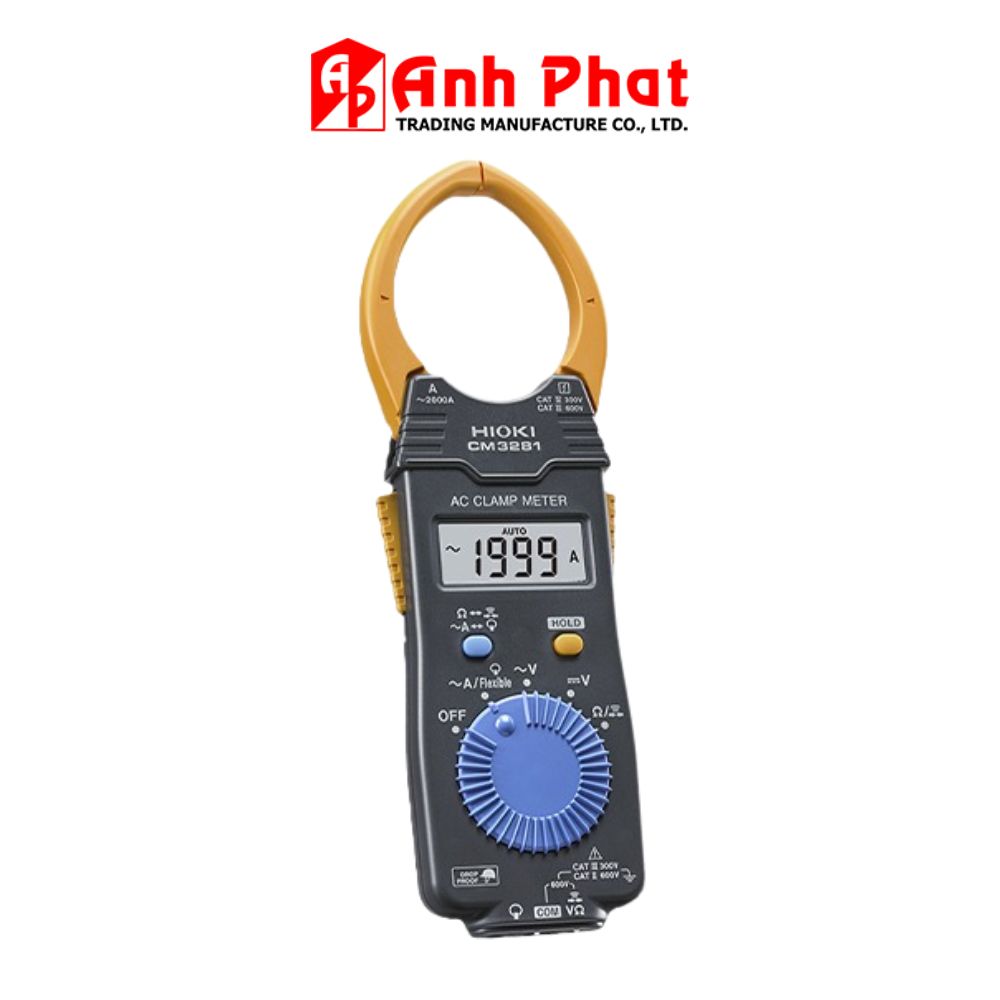

- Tên sản phẩm: Ampe kìm đo dòng AC 2000A Hioki CM3281
- Model: CM3281
- Nhà sản xuất: Hioki
- Xuất xứ: Nhật Bản
- Chế độ bảo hành: 12 tháng
- Giải thưởng thiết kế: Đoạt giải thưởng thiết kế tốt nhất năm 2019 tại hội chợ thiết bị và vật liệu xây dựng điện JECA 2019 (áp dụng cho dòng sản phẩm cải tiến CM3281/CM3291).
- Đảm bảo độ chính xác: Thời gian đảm bảo độ chính xác trong 1 năm (và 1 năm sau hiệu chỉnh thực hiện bởi Hioki).
2. Thông số kỹ thuật đo lường
Đo dòng điện AC:
- Dài đo: 42.00 A đến 2000 A (gồm 3 dải đo).
- Tần số dòng AC: 50 Hz đến 60 Hz.
- Phương pháp đo/chỉnh lưu: True RMS hoặc Chỉnh lưu giá trị trung bình (Mean).
- Độ chính xác cơ bản (50-60 Hz): ±1.5% rdg. ±5 dgt.
Đo điện áp DC:
- Dải đo: 420.0 mV đến 600 V (gồm 5 dải đo).
- Độ chính xác cơ bản: ±1.0% rdg. ±3 dgt. (tại dải đo 4.2 V).
Đo điện áp AC:
- Dải đo: 4.200 V đến 600 V (gồm 4 dải đo).
- Tần số điện áp AC: 45 Hz đến 500 Hz.
- Độ chính xác cơ bản (45-66 Hz): ±1.8% rdg. ±7 dgt. (tại dải đo 4.2 V).
Đo điện trở:
- Dải đo: 420.0 Ω đến 42.00 MΩ (gồm 6 dải đo).
- Độ chính xác cơ bản: ±2.0% rdg. ±4 dgt. (tại dải đo 420 Ω).
Thông số mở rộng (Hỗ trợ cảm biến vòng/tùy chọn dòng phụ):
- Dòng điện AC bổ sung: 419.9 A / 4199 A (2 dải đo, độ chính xác ±3.0% rdg. ±5 dgt.).
- Đường kính trong gọng kìm phụ: φ 130 mm (Đường kính tiết diện cáp: 5 mm; đường kính nắp đầu: 7 mm).
- Chiều dài cáp kết nối: 800 mm.
3. Tính năng và chức năng đi kèm
- Kiểm tra thông mạch (liên tục): Âm báo (còi rung kêu) khi điện trở đạt mức 50 Ω ± 40 Ω hoặc nhỏ hơn.
- Giữ dữ liệu (Data Hold): Lưu/giữ lại giá trị hiển thị trên màn hình.
- Tự động tắt nguồn (Auto Power Save): Tự động tiết kiệm pin khi không sử dụng.
- Đo độ bền bỉ: Thiết kế cứng cáp, chịu va đập, chống rơi vỡ từ độ cao 1 mét xuống sàn bê tông.
- Tiêu chuẩn an toàn và tương thích: * Tiêu chuẩn an toàn điện: EN 61010.
- Tiêu chuẩn tương thích điện từ EMC: EN 61326.
- Xếp hạng đo lường: CAT IV 300 V, CAT III 600 V.
4. Quy cách thiết kế và Nguồn điện
- Kích thước gọng kìm (Hàm lõi cảm biến):
- Đường kính kẹp (gọng kìm): φ 46 mm (1.81 in) – Thiết kế tối ưu để đo các loại cáp lớn và dày, dây nối loại lớn một cách dễ dàng.
- Kích thước hàm kẹp: 65 mm W × 13 mm D.
- Kích thước tổng thể máy: 57 mm W × 198 mm H × 16 mm D.
- Khối lượng máy: 103 g (bao gồm cả pin).
- Nguồn điện: Sử dụng 01 pin Lithium dạng đồng xu (mã CR2032).
- Thời gian sử dụng pin: Khả năng hoạt động liên tục lên đến 120 giờ.
5. Danh sách phụ kiện đi kèm tiêu chuẩn
- 01 × Hộp đựng (Bao đựng bảo vệ)
- 01 × Que đo (Dây đo) mã L9208
- 01 × Pin lithium tròn CR2032 (đi kèm theo máy để chạy thử)
- 01 × Hướng dẫn sử dụng (HDSD)
- 01 × Hướng dẫn tải dữ liệu / Hướng dẫn tải xuống
- 01 × Tài liệu các biện pháp phòng ngừa / lưu ý khi vận hành
