1. Tên gọi và Chức năng chính

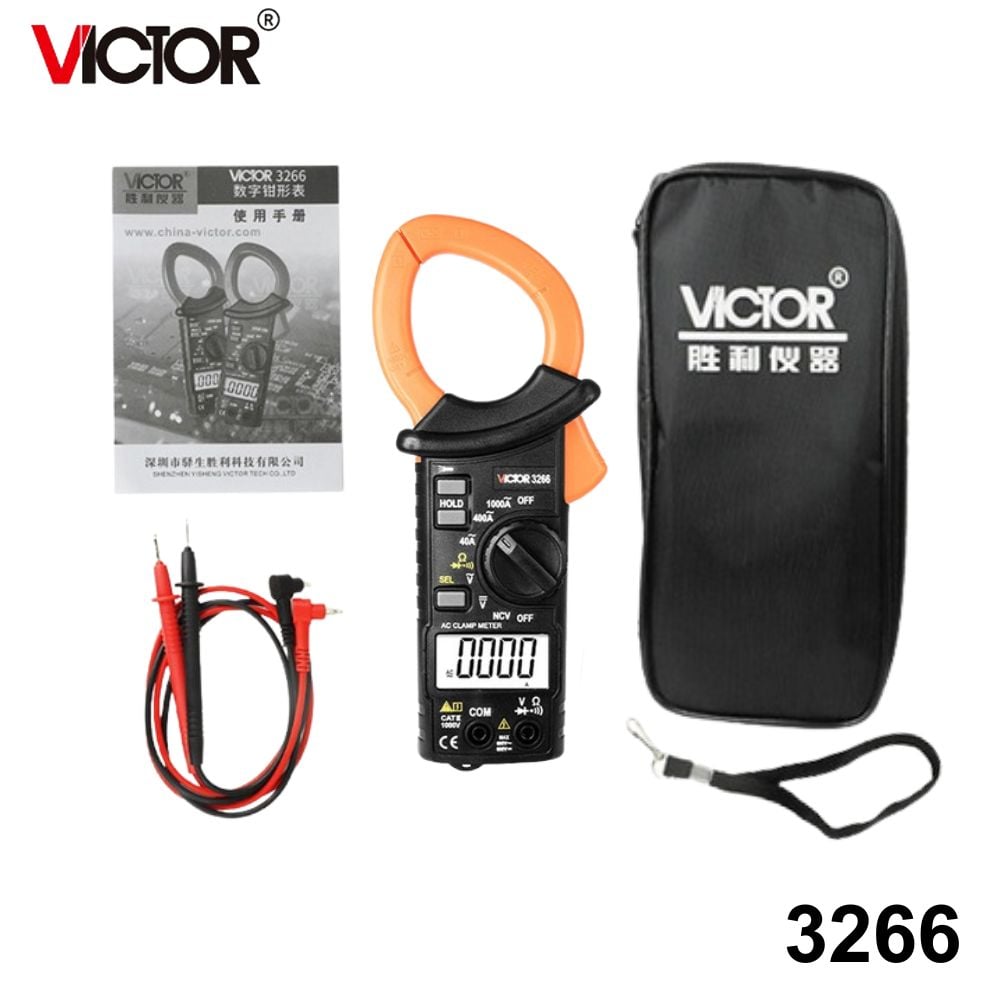

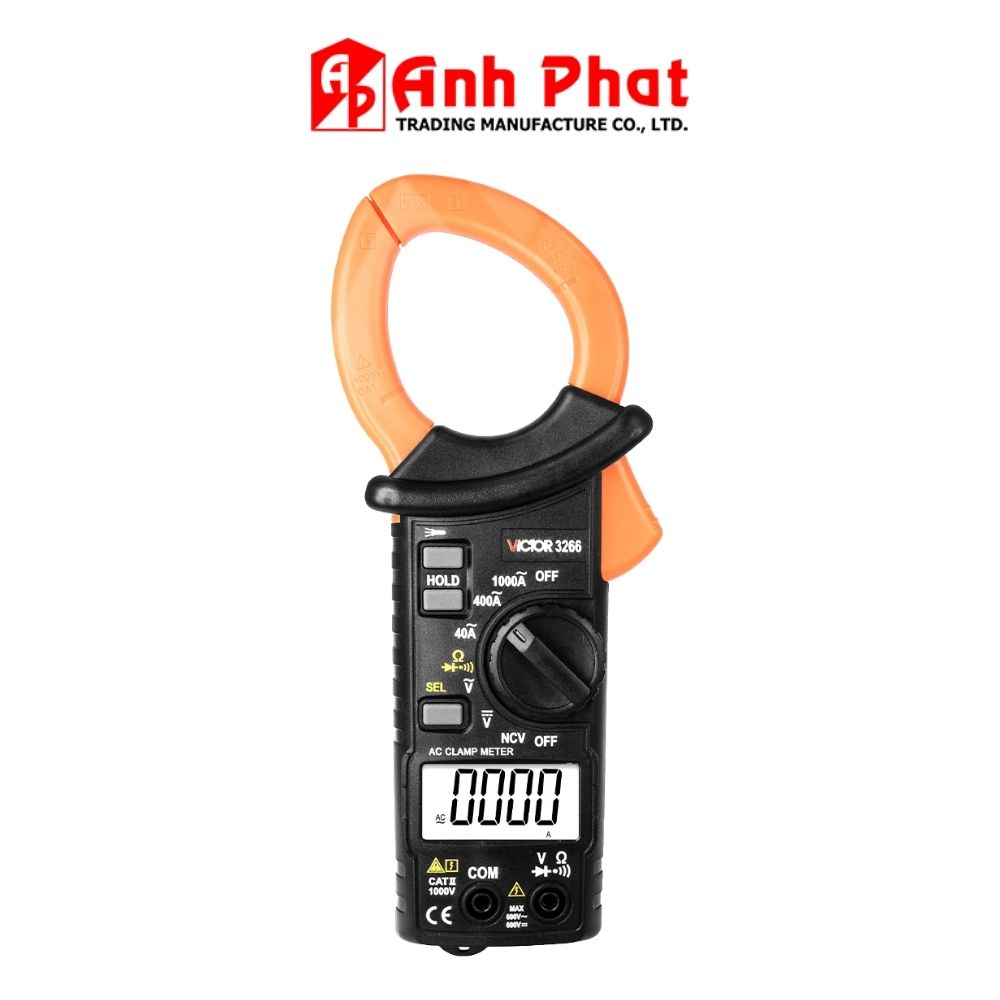

- Tên sản phẩm: VICTOR 3266 HIGH-PRECISION DIGITAL CLAMP METER (Ampe kìm kỹ thuật số độ chính xác cao VICTOR 3266).
- Chức năng chính: Thiết bị đo điện tử đa năng này được thiết kế để đo các thông số điện mà không cần ngắt mạch, đặc biệt hiệu quả khi đo dòng điện lớn. Thiết kế mạch tích hợp IC vi thông minh và bộ chuyển đổi A/D tích phân kép đảm bảo độ ổn định, an toàn và độ chính xác cao.
2. Các thông số đo chính
- Dòng điện xoay chiều (ACA – AC Current):
- Dải đo: 40A / 400A / 1000A.
- Độ chính xác: ±(2.5% giaˊ trị đọc+10 chữ soˆˊ).
- Đặc điểm: Đây là tính năng nổi bật, cho phép đo dòng điện lớn lên đến 1000A bằng cách kẹp vào dây dẫn.
- Điện áp một chiều (DCV – DC Voltage):
- Dải đo: 4V / 40V / 600V.
- Độ chính xác:
- 4V / 40V: ±(0.8% giaˊ trị đọc+2 chữ soˆˊ).
- 600V: ±(1.0% giaˊ trị đọc+2 chữ soˆˊ).
- Điện áp xoay chiều (ACV – AC Voltage):
- Dải đo: 4V / 40V / 600V.
- Độ chính xác:
- 4V / 40V: ±(1.0% giaˊ trị đọc+10 chữ soˆˊ).
- 600V: ±(1.2% giaˊ trị đọc+10 chữ soˆˊ).
- Điện trở (Resistance):
- Dải đo: 400Ω/4kΩ/40kΩ/400kΩ/4MΩ
- Độ chính xác:
- 400Ω/4kΩ/40kΩ/400kΩ/4MΩ ±(1.2% giá trị đọc + 2 chữ số).
- 40MΩ\OmegaΩ: ±(2.0% giá trị đọc + 5 chữ số).
- Kiểm tra Diode (Diode Test):
- Chức năng: Hiển thị giá trị xấp xỉ của điện áp rơi thuận.
- Điện áp hở mạch: Khoảng 2.3V.
- Kiểm tra thông mạch (Continuity Test):
- Chức năng: Còi báo sẽ kêu khi điện trở xấp xỉ ≤50Ω.
- Điện áp hở mạch: Khoảng 2.1V.
3. Đặc điểm nổi bật
- Màn hình hiển thị:
- Loại: LCD, hiển thị tối đa 4000 số đếm.
- Chiều cao chữ: 15mm, giúp dễ đọc kết quả.
- Tốc độ lấy mẫu: 3 lần/giây.
- Phương thức hoạt động: Manual Range (dải đo thủ công), yêu cầu người dùng chọn dải đo phù hợp.
- Chức năng giữ dữ liệu (Data Hold): Giúp giữ giá trị đo trên màn hình để tiện ghi chép.
- Kích thước hàm kẹp: Đường kính tối đa 45mm, cho phép kẹp vào các dây dẫn lớn.
- Nguồn điện: Sử dụng 2 pin AAA 1.5V.
- Kích thước tổng thể: 222mm×90mm×35mm.
- Trọng lượng: Khoảng 310g.
- Xếp hạng an toàn: CAT II 600V, có mạch bảo vệ quá tải toàn dải (full range overload protection circuit).
- Nhiệt độ môi trường hoạt động: 5∘C∼35∘C.
- Nhiệt độ bảo quản: −10∘C∼50∘C.
- Tiêu chuẩn: Chứng nhận CE.
