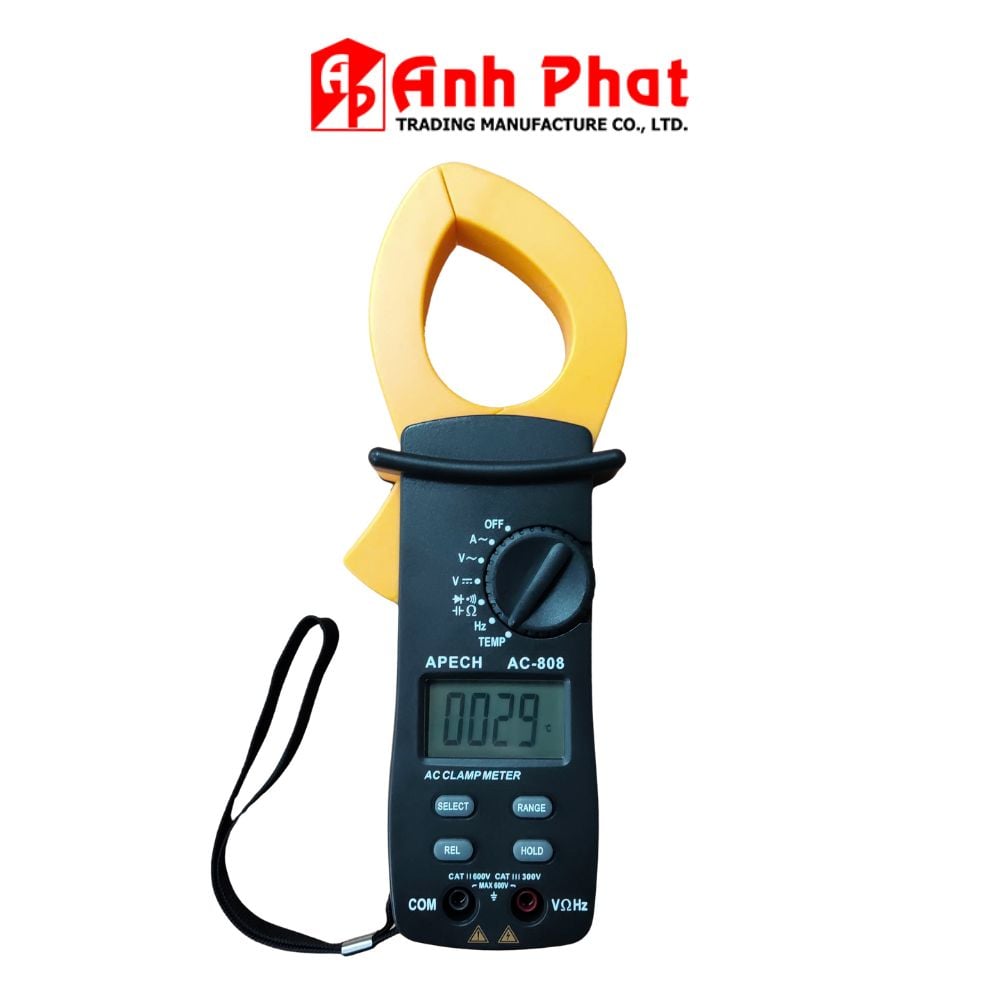

Ampe kìm đo dòng AC APECH AC-808

1. Thông số chung của Ampe kìm AC APECH AC-808

• Màn hình: Hiển thị tối đa 4000 (3 3/4) chữ số, có hiển thị cực tự động.
• Kích thước hàm kẹp: 35mm.
• Tốc độ lấy mẫu: 3 lần/giây.
• Pin: 2 viên pin AAA (3A) 1.5V.
• Tiêu thụ điện năng: Khoảng 3pA (microamps).
• Chức năng tự động tắt nguồn: Có.
• Kích thước: 225mm x 80mm x 35mm (Dài x Rộng x Cao).
• Cân nặng: Khoảng 250g (bao gồm pin).

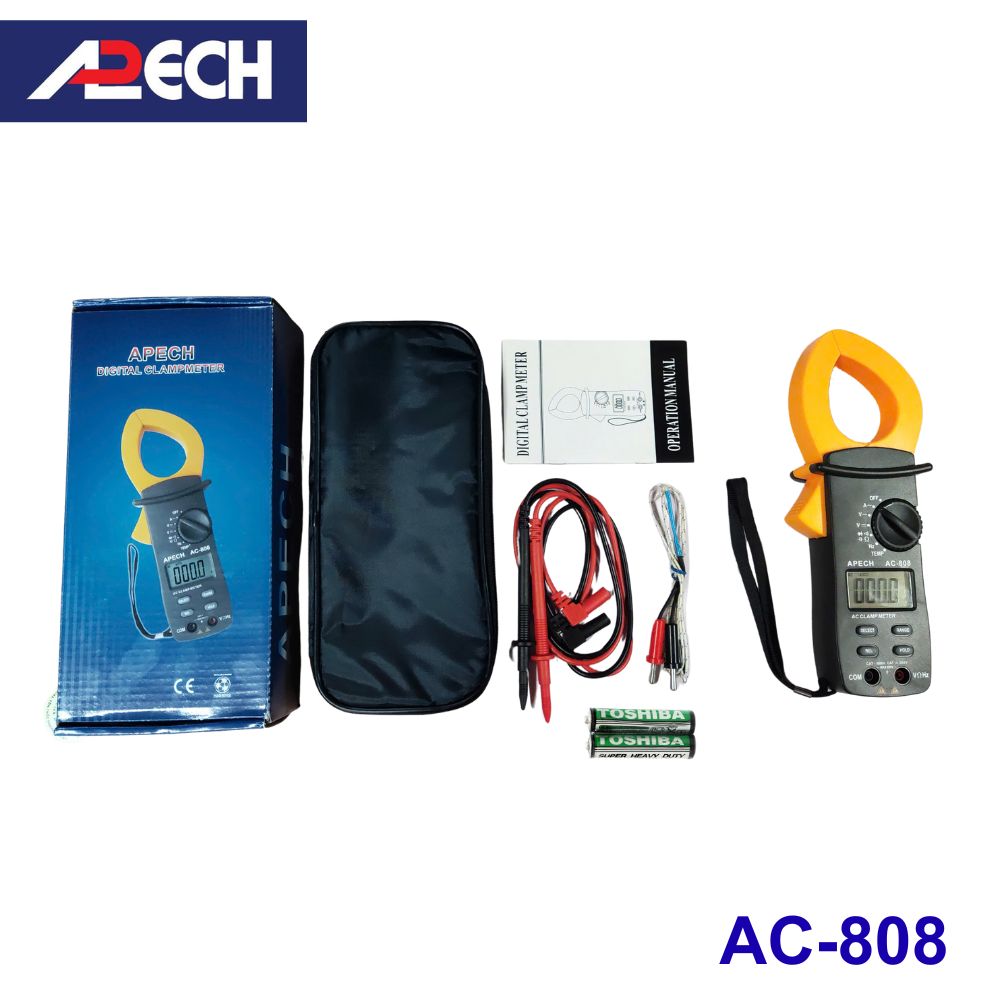

• Phụ kiện: Que đo, pin AAA (3A), dây đeo, cảm biến nhiệt độ TP01, sách hướng dẫn sử dụng.
• Điều kiện môi trường hoạt động:
  • Nhiệt độ: 0 đến 40°C.
  • Độ ẩm tương đối: dưới 70% RH.
• Hệ số nhiệt độ: 0.1 x độ chính xác được chỉ định/1°C (<18°C hoặc >28°C).
• Bảo hành: 12 tháng.

2. Thông số kỹ thuật chi tiết theo chức năng của Ampe kìm hiện số APECH AC-808

Lưu ý: Độ chính xác được ghi dưới dạng: ±(%đọc + số chữ số).

2.1. Điện áp một chiều (DC voltage)

• Trở kháng đầu vào: Khoảng 10MΩ.
• Bảo vệ quá tải: 600V DC/AC RMS.
• Dải đo và độ chính xác:
  • 400mV: ±(1.0%+5d), độ phân giải 0.1mV.
  • 4V: ±(0.5%+5d), độ phân giải 1mV.
  • 40V: ±(0.5%+5d), độ phân giải 10mV.
  • 400V: ±(0.5%+5d), độ phân giải 100mV.
  • 600V: ±(0.5%+5d), độ phân giải 1V.

2.2. Điện áp xoay chiều (AC voltage)

• Trở kháng đầu vào: Khoảng 10MΩ.
• Dải tần số: 40-400Hz.
• Bảo vệ quá tải: 600V DC/AC RMS.
• Dải đo và độ chính xác:
  • 4V: ±(1.5%+5d), độ phân giải 1mV.
  • 40V: ±(1.5%+5d), độ phân giải 10mV.
  • 400V: ±(1.5%+5d), độ phân giải 100mV.
  • 600V: ±(1.5%+5d), độ phân giải 1V.

2.3. Dòng điện xoay chiều (AC current)

• Dải tần số: 50-60Hz.
• Bảo vệ quá tải: 600A (không quá 1 phút).
• Dải đo và độ chính xác:
  • 400A: ±(2.0%+5d) (<800A), độ phân giải 100mA.
  • 1000A: ±(4.0%+10d) (≥800A), độ phân giải 1A.

2.4. Điện trở (Resistance)

• Bảo vệ quá tải: 600A (không quá 1 phút).
• Điện áp mạch hở: 400mV.
• Dải đo và độ chính xác:
  • 400Ω: ±(0.8%+3d), độ phân giải 0.1Ω.
  • 4kΩ: ±(0.8%+3d), độ phân giải 1Ω.
  • 40kΩ: ±(0.8%+3d), độ phân giải 10Ω.
  • 400kΩ: ±(0.8%+3d), độ phân giải 100Ω.
  • 4MΩ: ±(0.8%+3d), độ phân giải 1kΩ.
  • 40MΩ: ±(1.2%+5d), độ phân giải 10kΩ.

2.5. Tụ điện (Capacitance)

• Bảo vệ quá tải: 250V DC/AC RMS.
• Dải đo và độ chính xác:
  • 4nF: ±(5.0%+20d), độ phân giải 1pF.
  • 40nF: ±(5.0%+20d), độ phân giải 10pF.
  • 400nF: ±(5.0%+20d), độ phân giải 100pF.
  • 4µF: ±(5.0%+20d), độ phân giải 1nF.
  • 40µF: ±(5.0%+20d), độ phân giải 10nF.
  • 400µF: ±(5.0%+20d), độ phân giải 100nF.

2.6. Tần số (Frequency)

• Bảo vệ quá tải: 250V DC/AC RMS.
• Dải đo và độ chính xác:
  • 10Hz: ±(0.5%+5d), độ phân giải 0.01Hz.
  • 100Hz: ±(0.5%+5d), độ phân giải 0.1Hz.
  • 1kHz: ±(0.5%+5d), độ phân giải 1Hz.
  • 10kHz: ±(0.5%+5d), độ phân giải 10Hz.
  • 100kHz: ±(0.5%+5d), độ phân giải 100Hz.
  • 1MHz: ±(0.5%+5d), độ phân giải 1kHz.
  • 10MHz: ±(0.5%+5d), độ phân giải 10kHz.

2.7. Nhiệt độ (Temperature)

• Loại cảm biến: Cảm biến nhiệt độ K type (Ni-Cr-Ni-Si).
• Điện áp đầu vào tối đa: >0.7V.
• Bảo vệ quá tải: 250V DC/AC RMS.
• Dải đo và độ chính xác:
  • -40°C đến 1000°C: ±(1.0%+15d), độ phân giải 1°C.
  • -40°F đến 1832°F: ±(1.0%+15d), độ phân giải 1°F.

2.8. Kiểm tra liên tục và diode

• Kiểm tra diode: Dòng điện đi thuận xấp xỉ 0.5mA, điện áp ngược xấp xỉ 1.5V.
• Kiểm tra liên tục (Continuity):
  • Đo liên tục nếu điện trở dưới (50±10)Ω, còi sẽ kêu.
  • Điện áp mạch hở xấp xỉ 0.5V.
  • Điện trở buzzer: > (50±10)Ω.
