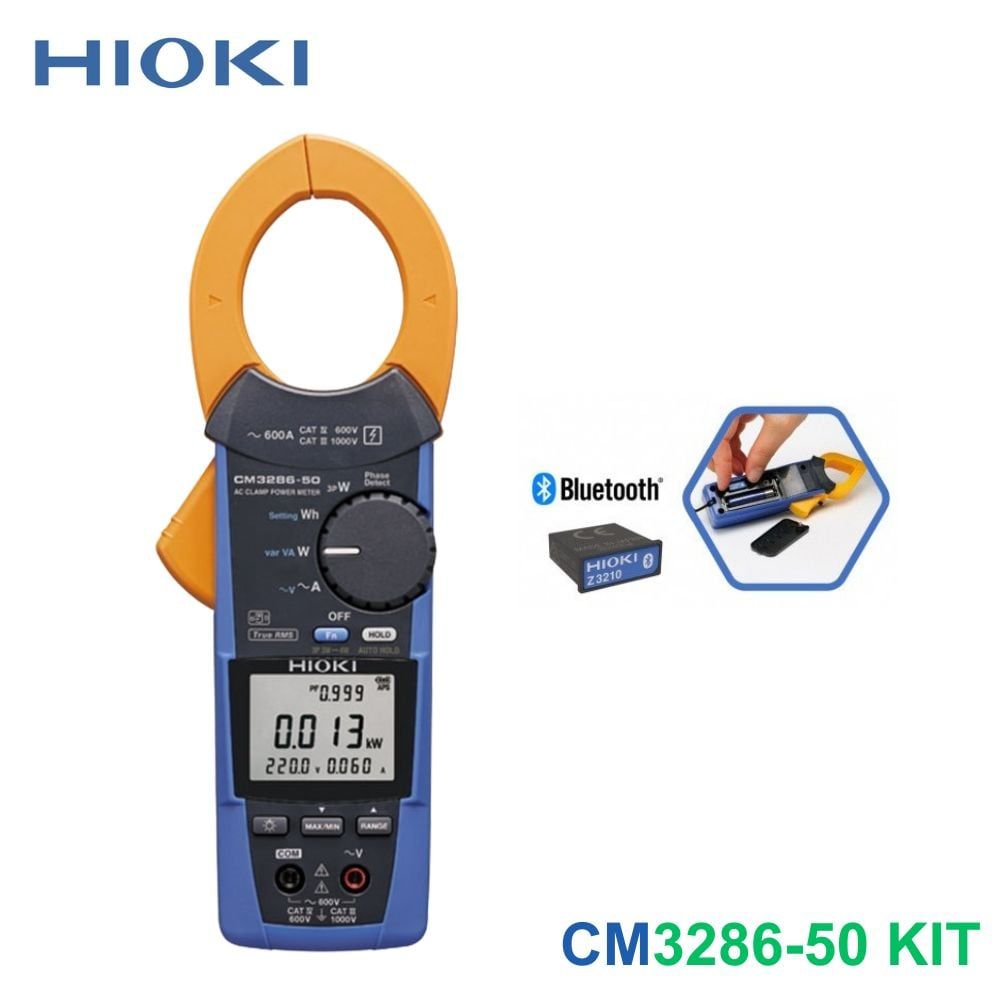

Phiên bản Combo HIOKI CM3286-50 KIT này bao gồm Ampe kìm HIOKI CM3286-50 và Bộ truyền tín hiệu không dây Hioki Z3210 (Wireless Adapter Z3210), cho phép kết nối Bluetooth để truyền dữ liệu trực tiếp lên điện thoại hoặc máy tính thông qua ứng dụng GENNECT Cross.
Thông tin chung
- Hãng sản xuất: HIOKI
- Xuất xứ: Nhật Bản
- Model: CM3286-50 KIT (Bao gồm máy chính CM3286-50 và adapter không dây Z3210)
- Loại thiết bị: Ampe kìm đo công suất AC chuyên dụng
- Phương pháp đo lường: Giá trị hiệu dụng thực (True RMS)
- Mạch đo hỗ trợ: Mạch 1 pha hoặc mạch 3 pha (cân bằng và ước tính không cân bằng)
- Đặc tính hiển thị: Màn hình LCD có khả năng hiển thị đồng thời 4 tham số cùng một lúc
- Bảo hành: 12 tháng (Độ chính xác đảm bảo trong vòng 1 năm)
Thông số đo lường chi tiết
1. Dải đo điện áp AC (ACV)
- Dải đo: 80.0 V đến 600.0 V (1 thang đo)
- Độ chính xác cơ bản (45 Hz đến 1 kHz): ±0.7% rdg. ±3 dgt.
2. Dải đo dòng điện AC (ACA)
- Dải đo: 0.060 A đến 600.0 A (3 thang đo; công suất đo dòng thấp bắt đầu từ 60 mA)
- Độ chính xác cơ bản (45 Hz đến 1 kHz): ±1.3% rdg. ±3 dgt.
- Hệ số đỉnh (Crest Factor):
- Tại thang 6 A / 60 A: Từ 3 hoặc nhỏ hơn
- Tại thang 600 A / 600 V: Từ 1.6 hoặc nhỏ hơn
3. Dải đo công suất (AC Power)
- Mạch một pha: 0.005 kW đến 360.0 kW (Công suất đo tối thiểu từ 5 W)
- Độ chính xác cơ bản (50/60 Hz, Hệ số công suất = 1): ±2.0% rdg. ±7 dgt.
- Mạch ba pha 3 dây cân bằng: 0.020 kW đến 623.5 kW
- Độ chính xác cơ bản (50/60 Hz, Hệ số công suất = 1): ±3.0% rdg. ±10 dgt.
- Mạch ba pha 4 dây cân bằng: 0.040 kW đến 1080 kW
- Độ chính xác cơ bản (50/60 Hz, Hệ số công suất = 1): ±2.0% rdg. ±3 dgt.
4. Các thông số góc pha, hệ số công suất và tần số
- Góc pha: Dẫn đầu (lead) -180.0° đến Độ trễ (lag) 179.9°
- Hệ số công suất (Cos phi): -1.000 đến 1.000
- Tần số dòng điện: 45.0 Hz đến 999.9 Hz
5. Phân tích sóng hài (Khi lắp thêm adapter Z3210 đi kèm)
- Mức sóng hài: Đo và phân tích điện áp / dòng điện hài từ bậc 1 lên đến bậc 30
- Thông số hiển thị: Hệ số nội dung (Content factor), Tỷ lệ tổng méo sóng hài (THD)
Chức năng hỗ trợ và Tính năng thông minh
- Chức năng đo lường đa năng: Đo điện áp, dòng điện, công suất thực, công suất phản kháng, hệ số công suất, góc pha, tần số, tổng điện năng tiêu thụ tích phân đơn giản.
- Chức năng kiểm tra hệ thống: Phát hiện chuỗi pha / thứ tự pha (Phase detection) trên đường dây trực tiếp.
- Tính năng lưu trữ & Giữ giá trị: Tự động giữ giá trị đo (Auto-hold), chụp đỉnh sóng (PEAK), hiển thị giá trị Lớn nhất / Nhỏ nhất / Trung bình (MAX / MIN / AVG).
- So sánh dữ liệu: Chức năng so sánh đồng hồ đo điện (Cảnh báo Đạt/Không đạt - PASS/FAIL).
- Ước tính công suất: Hiển thị ước tính công suất cho hệ thống 3 pha không cân bằng.
Kết nối không dây & Phần mềm hỗ trợ
- Adapter kèm theo: Module truyền tín hiệu không dây Wireless Z3210 tích hợp sẵn trong bộ KIT.
- Phần mềm tương thích: Phần mềm ứng dụng miễn phí GENNECT CROSS (kết nối qua Bluetooth tới điện thoại thông minh hoặc máy tính bảng).
- Tính năng ứng dụng phần mềm:
- Ghi lại dữ liệu đo lường tự động theo khoảng thời gian từ 5 giây đến 24 giờ.
- Hiển thị dạng sóng của dòng điện, điện áp, sóng hài và dòng khởi động (Inrush).
- Hỗ trợ xuất và lập báo cáo kết quả ngay tại hiện trường dưới dạng file PDF.
- Loại bỏ lỗi nhập liệu thủ công của con người.
Tiêu chuẩn an toàn & Cấp bảo vệ
- Cấp an toàn điện: CAT III 1000 V, CAT IV 600 V (Quy chuẩn điện áp AC lớn nhất)
- Cấp bảo vệ chống bụi & nước: Tiêu chuẩn IP50
Thông số nguồn điện & Thời gian sử dụng
- Nguồn cấp: 2 viên pin kiềm đũa AAA (LR03 x 2)
- Thời gian sử dụng liên tục:
- Khoảng 25 giờ (Khi không lắp hoặc tắt kết nối của module Z3210).
- Khoảng 18 giờ (Khi lắp đặt Z3210 và bật tính năng truyền thông không dây Bluetooth).
- Điều kiện tham chiếu tiêu chuẩn: Đo dòng AC 100 A, tắt đèn nền màn hình, nhiệt độ môi trường 23°C.
Cấu tạo cơ khí & Môi trường hoạt động
- Thông số hàm kẹp:
- Đường kính hàm lõi kẹp: đường kính 46 mm (1.81 in)
- Kích thước hàm kẹp: 92 mm W x 18 mm D
- Kích thước máy tổng thể: 65 mm W x 241 mm H x 35 mm D (hoặc 82 mm W x 241 mm H x 37 mm D tùy thuộc vào điểm đo mở rộng rộng nhất của thân máy).
- Khối lượng máy: 450 g (15.9 oz)
- Môi trường hoạt động: Nhiệt độ từ -25°C đến 65°C, độ ẩm tương đối nhỏ hơn 80% RH.
Phụ kiện đi kèm trọn bộ (KIT)

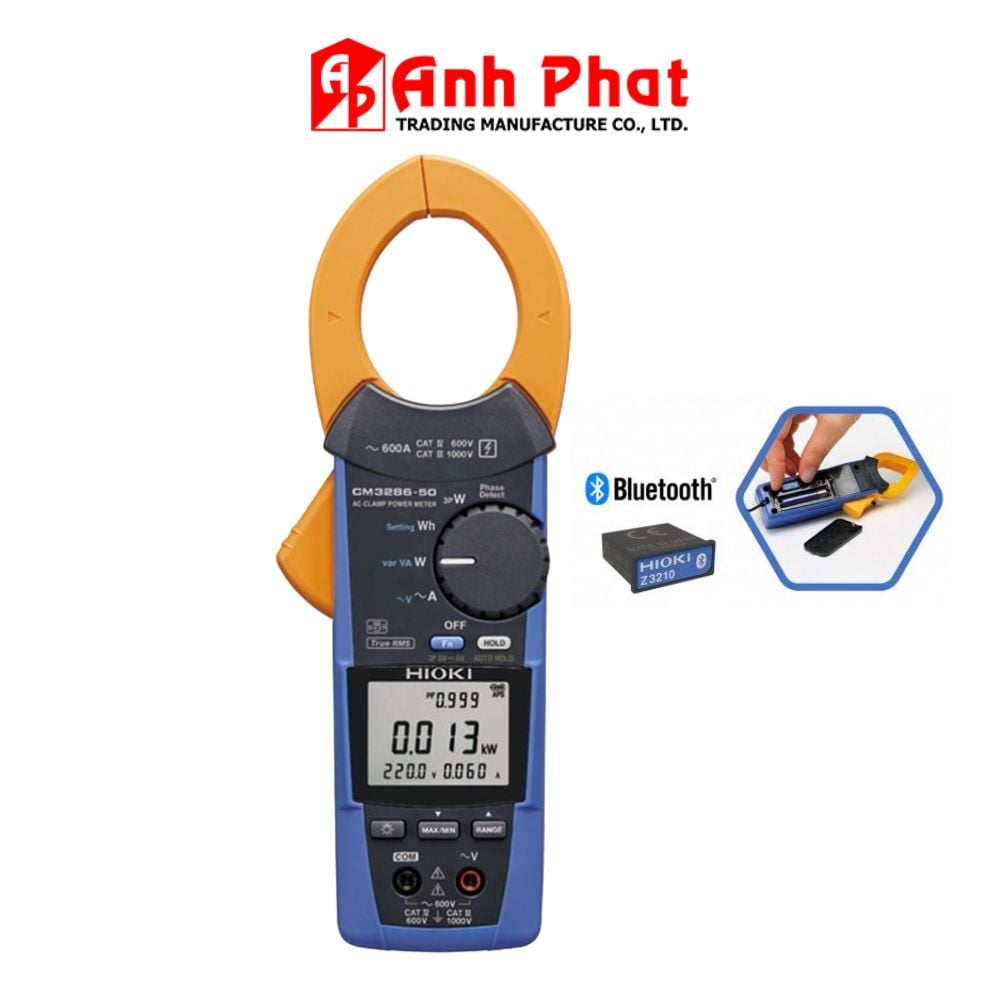

HIOKI CM3286-50 KIT = Hioki CM3286-50 + Hioki Z3210 (Wireless Adapter)
- Thiết bị đo chính Ampe kìm CM3286-50 x 1
- Bộ điều hợp truyền dữ liệu không dây Wireless Adapter Z3210 x 1
- Dây đo / Dây kết nối L9257 x 1
- Pin kiềm LR03 (AAA) x 2
- Hộp đựng / Túi đựng bọc bảo vệ C0203 x 1 (hoặc bộ hộp bảo vệ x 2 tùy phiên bản đóng gói)
- Sách hướng dẫn sử dụng thiết bị x 2
- Tài liệu "Cảnh báo khi vận hành" x 1
