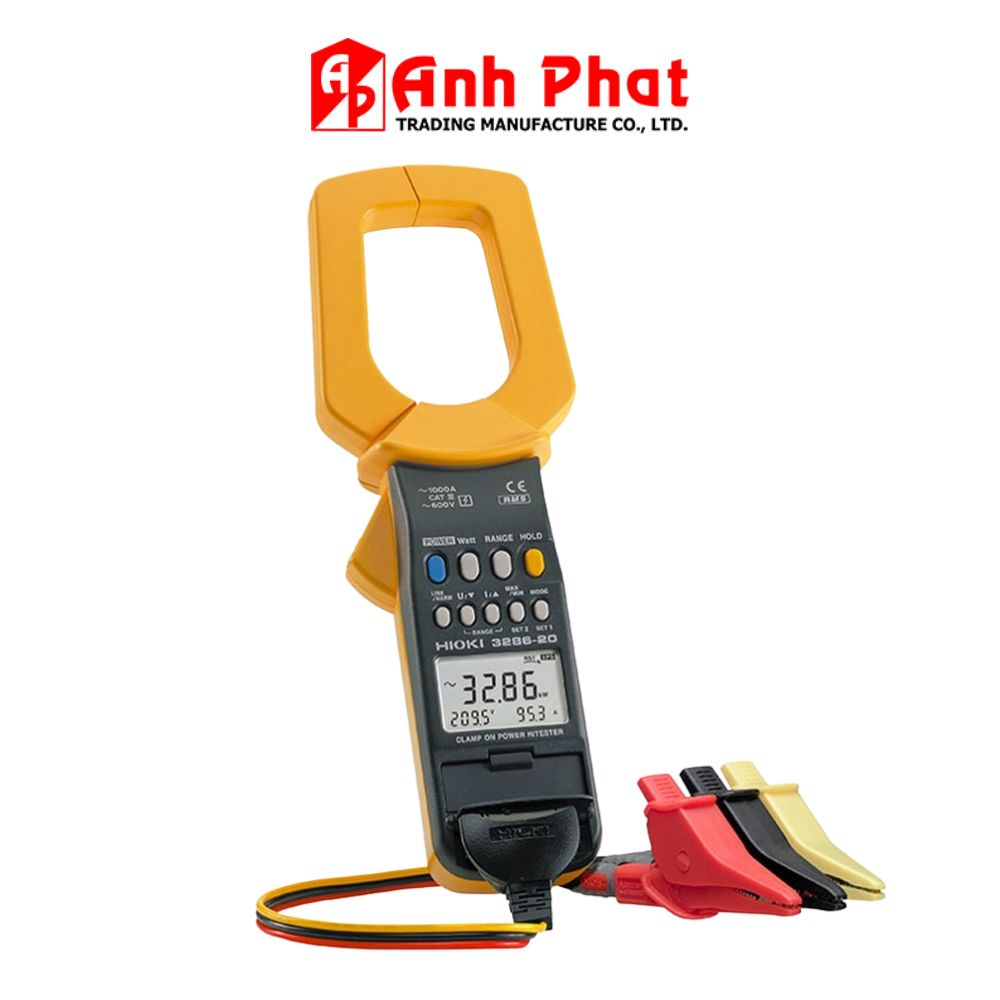

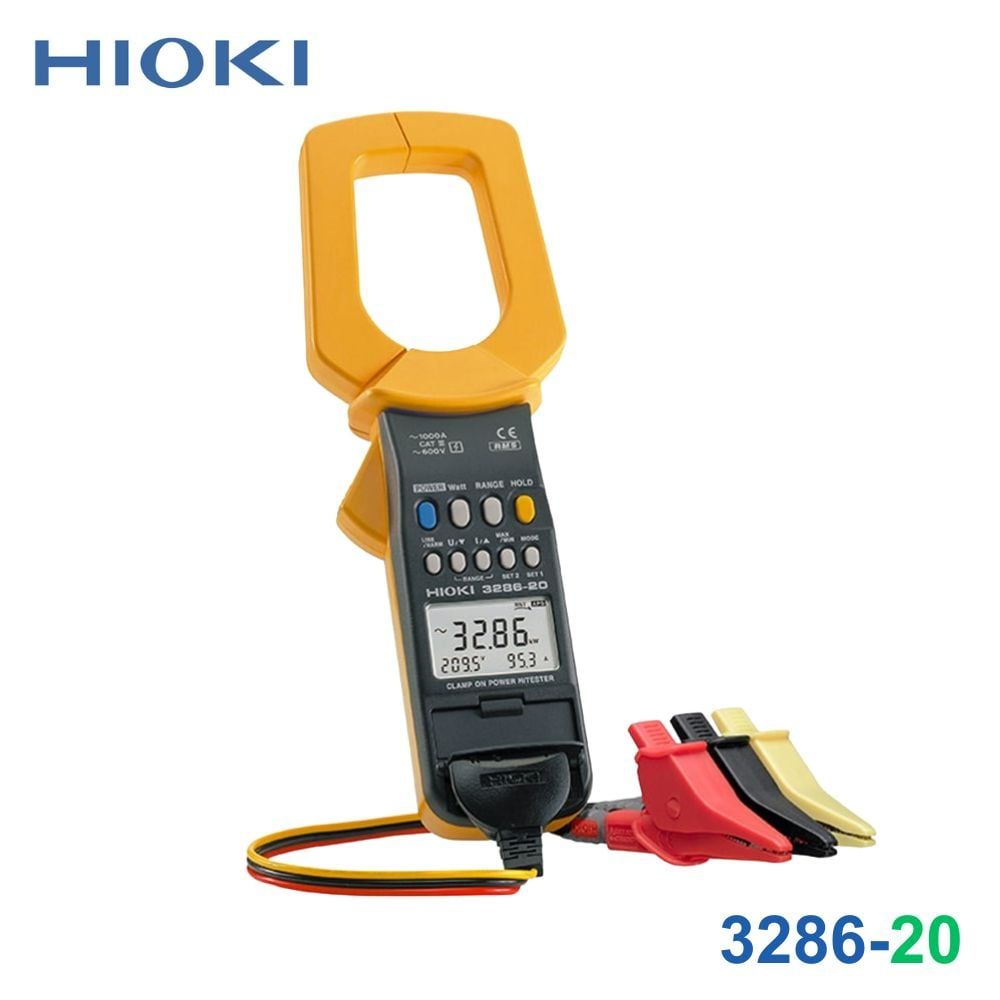

Ampe kìm đo công suất HIOKI 3286-20 True-RMS

1. Thông tin chung và Tình trạng sản phẩm

• Thương hiệu / Nhà sản xuất: HIOKI (Nhật Bản)
• Model: 3286-20
• Tình trạng dòng máy: Đã ngưng sản xuất (Được thay thế bằng các model mới: Hioki CM3286 và CM3286-01).
• Thời gian bảo hành: 12 tháng.
• Thời gian đảm bảo độ chính xác: 1 năm (Sau khi hiệu chuẩn bởi Hioki).
• Ứng dụng lưới điện tương thích: Mạch điện 1 pha (1-phase) hoặc mạch điện 3 pha (3-phase) với điều kiện hệ thống phải cân bằng và dạng sóng sin không bị méo mó.

2. Thông số kỹ thuật đo lường chính

• Chức năng đo tổng hợp: Đo điện áp, dòng điện, đỉnh điện áp/dòng điện, công suất tiêu thụ (công suất tác dụng), công suất phản kháng, công suất biểu kiến, hệ số công suất, góc pha, tần số, mức sóng hài của điện áp/dòng điện, và phát hiện thứ tự pha (trên dòng sống).
• Dải đo điện áp AC (Tần số 30 Hz - 1 kHz, True RMS): 150,0 V đến 600 V, chia làm 3 thang đo.
  • Độ chính xác cơ bản (tại 45 - 66 Hz): ±1,0% rdg. ±3 dgt.
• Dải đo dòng điện AC (Tần số 45 Hz - 1 kHz, True RMS): 20,00 A đến 1000 A, chia làm 3 thang đo.
  • Độ chính xác cơ bản (tại 45 - 66 Hz): ±1,3% rdg. ±3 dgt.
• Dải đo công suất (Áp dụng tại dải điện áp 80 - 600 V và dải dòng điện 1 - 1000 A):
  • Mạch 1 pha: Từ 3,000 kW đến 600,0 kW.
    • Độ chính xác cơ bản (tại tần số 50/60 Hz, Hệ số công suất = 1): ±2,3% rdg. ±5 dgt.
  • Mạch 3 pha cân bằng: Từ 6,000 kW đến 1200 kW. Thiết bị áp dụng phương pháp cộng để hiển thị giá trị công suất cho lưới điện sóng sin tiêu chuẩn 50/60 Hz.
    • Độ chính xác cơ bản (tại tần số 50/60 Hz, Hệ số công suất = 1): ±3,0% rdg. ±10 dgt.

3. Phân tích sóng hài và Các chức năng phụ trợ

• Đo mức sóng hài: Đo lường mức sóng hài của cả điện áp và dòng điện lên đến bậc thứ 20 (vòng lặp thứ 20), đo các hệ số sóng hài và tổng tỷ số méo hài (THD).
• Đo góc pha (Phase Angle): Phạm vi đo từ sớm pha 90,0° đến 0 đến trễ pha 90,0°.
• Đo hệ số công suất (Power Factor): Phạm vi đo hiển thị từ 0 đến 1,000 và ngược lại từ 1,000 đến 0.
• Đo dải tần số: 30,0 Hz đến 1000 Hz.
• Các tính năng bổ sung: Kiểm tra thứ tự pha (kiểm tra phase), đo giá trị đỉnh dạng sóng (đỉnh của sóng), tự động lưu giữ giá trị Lớn nhất / Nhỏ nhất (Max / Min), giữ giá trị hiển thị ổn định (Data hold), tự động tắt nguồn khi không sử dụng để tiết kiệm pin.
• Lưu ý về hardware: Thiết bị không tích hợp chức năng tích lũy năng lượng nên không đo được điện năng tiêu thụ (Wh). Sai số sẽ tăng cao nếu lưới điện không cân bằng hoặc được điều khiển bởi các thiết bị biến tần, mạch chỉnh lưu.

4. Hiển thị, Nguồn điện và Thời gian vận hành

• Màn hình hiển thị: Màn hình LCD, hiển thị tối đa 6000 ký tự (số đếm).
• Tốc độ cập nhật / Làm mới màn hình:
  • Chế độ bình thường (Normal): 1 lần / giây.
  • Chế độ chậm (Slow): 1 lần / 3 giây.
  • Chế độ hiển thị mức sóng hài: 1 lần / 2 giây.
• Nguồn cung cấp: 1 viên pin kiềm xếp chồng (Mã pin: 6LR61 hoặc 6LF22).
• Thời gian sử dụng liên tục: Khoảng 25 giờ.

5. Đặc tính cơ lý và Kích thước

• Độ mở hàm / Đường kính lõi ngàm kẹp: φ 55 mm (2,17 in). Đối với thanh cái (busbar), ngàm kẹp vừa kích thước tối đa 80 mm (3,15 in) × 20 mm (0,79 in).
• Kích thước tổng thể máy: 100 mm Rộng × 287 mm Cao × 39 mm Sâu (3,94 in W × 11,3 in H × 1,54 in D).
• Khối lượng: 650 g (22,9 oz).

6. Danh sách phụ kiện đi kèm tiêu chuẩn

• Bao đựng / Hộp đựng máy chuyên dụng 9245 × 1
• Bộ đầu đo điện áp / Que đo áp L9635-01 × 1
• Dây đeo cổ tay / Dây xách máy × 1
• Pin khô kiềm 6LF22 × 1
• Sách hướng dẫn sử dụng chi tiết × 1
