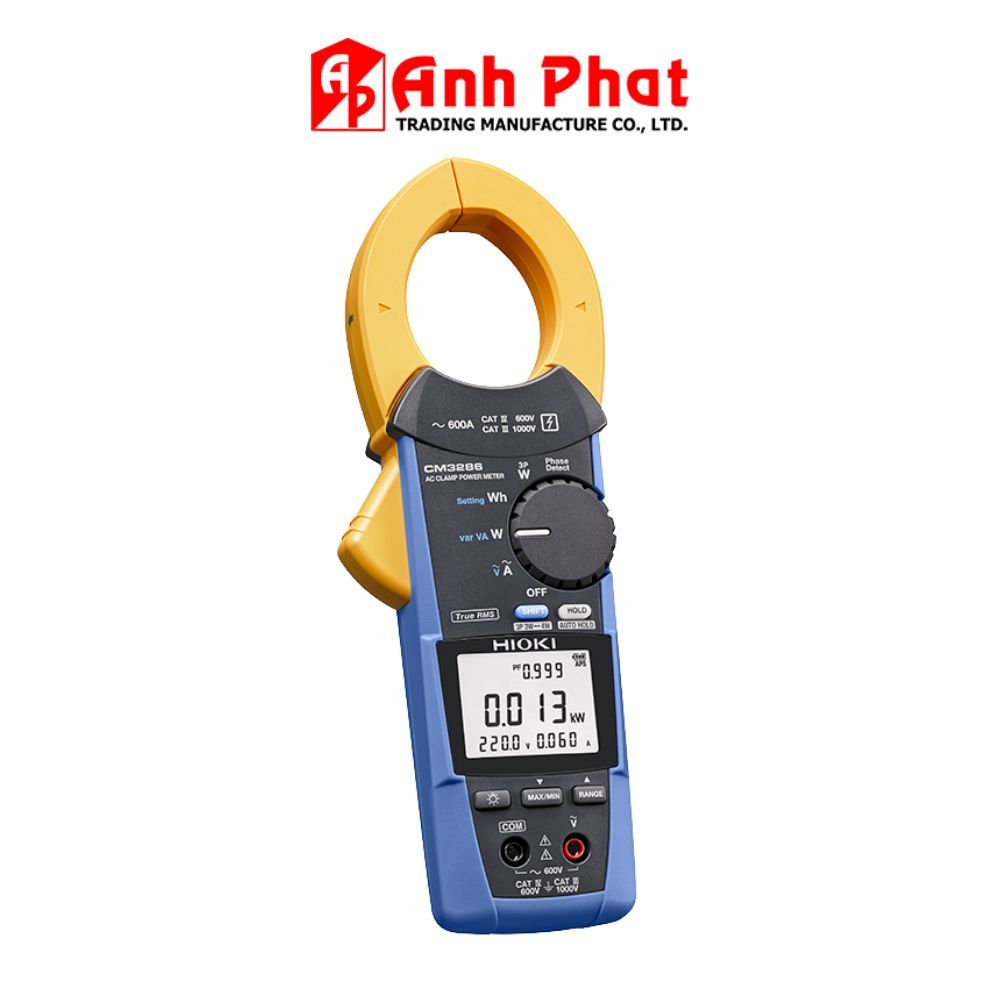

1. Thông tin chung sản phẩm
- Thương hiệu: HIOKI
- Model: CM3286
- Xuất xứ: Nhật Bản
- Bảo hành: 12 tháng
2. Thông số đo lường cơ bản
- Kiểu đo: 1 pha (1-phase), 3 pha (3-phase - yêu cầu cân bằng và dạng sóng không méo mó).
- Phương thức đo: True RMS.
- Đường kính kẹp kìm (Jaw): φ 46 mm (1.81 in).
- Chức năng đo chính: Điện áp, dòng điện, công suất, góc lệch pha (cosφ), điện áp/dòng điện đỉnh (PEAK), công suất tác dụng, công suất phản kháng, công suất biểu kiến, tần số.
3. Thông số kỹ thuật chi tiết từng thang đo
Điện áp AC (AC Voltage)
- Dải đo: 80.0 V đến 600.0 V (Đơn pha).
- Đặc tính tần số: 45 Hz đến 1 kHz.
- Cấp chính xác (ở tần số 45 - 66 Hz): ±0.7% rdg. ±3 dgt.
Dòng điện AC (AC Current)
- Dải đo: 0.060 A đến 600.0 A.
- Đặc tính tần số: 45 Hz đến 1 kHz.
- Cấp chính xác (ở tần số 45 - 66 Hz): ±1.3% rdg. ±3 dgt.
Đo công suất (Power)
Đơn pha (1-phase):
- Dải đo: 0.005 kW đến 360.0 kW.
- Cấp chính xác (50/60 Hz, hệ số công suất = 1): ±2.0% rdg. ±7 dgt.
Ba pha ba dây (3-phase 3-wire):
- Dải đo: 0.020 kW đến 623.5 kW.
- Cấp chính xác (50/60 Hz, hệ số công suất = 1): ±3.0% rdg. ±10 dgt.
Ba pha bốn dây (3-phase 4-wire):
- Dải đo: 0.040 kW đến 1080 kW.
- Cấp chính xác (50/60 Hz, hệ số công suất = 1): ±2.0% rdg. ±3 dgt.
Các thông số phụ trợ khác
- Góc lệch pha (Đơn pha): Lead -180.0° đến lag 179.9°.
- Hệ số công suất: -1.000 đến 1.000.
- Tần số: 45.0 Hz đến 999.9 Hz.
4. Tính năng và chức năng mở rộng
- Phát hiện pha (Phase detection).
- Hiển thị giá trị trung bình, Lớn nhất/Nhỏ nhất (Max/Min/Avg).
- Tự động giữ giá trị đo (Auto hold).
- So sánh công tơ điện (Electric meter comparison).
- Hiển thị ước tính công suất 3 pha không cân bằng (Unbalanced 3-phase power estimate display).
5. Tiêu chuẩn an toàn và bảo vệ
Điện áp tối đa chịu được so với đất (Maximum rated voltage to earth):
- 600 V AC (Measurement category IV)
- 1000 V AC (Measurement category III)
Cấp độ bảo vệ (IP):
- Thân máy (Grip): IP54 (Theo tiêu chuẩn EN60529)
- Đầu kẹp (Jaw): IP50 (Theo tiêu chuẩn EN60529)
Tiêu chuẩn chất lượng: An toàn: EN61010, Tương thích điện từ (EMC): EN61326.
6. Thông số vật lý & Nguồn cấp
- Nguồn cấp: 2 viên pin kiềm LR03 (Alkaline battery x 2).
- Thời gian sử dụng: Lên đến 25 giờ liên tục (khi tắt đèn nền màn hình).
- Kích thước (Rộng x Cao x Sâu): 82 mm W x 241 mm H x 37 mm D.
- Trọng lượng: 450 g (15.9 oz).
7. Phụ kiện đi kèm sản phẩm
- 01 x Dây đo L9257
- 02 x Pin alkaline LR03
- 01 x Túi đựng C0203
- 01 x Hướng dẫn sử dụng
