Thông tin chung sản phẩm

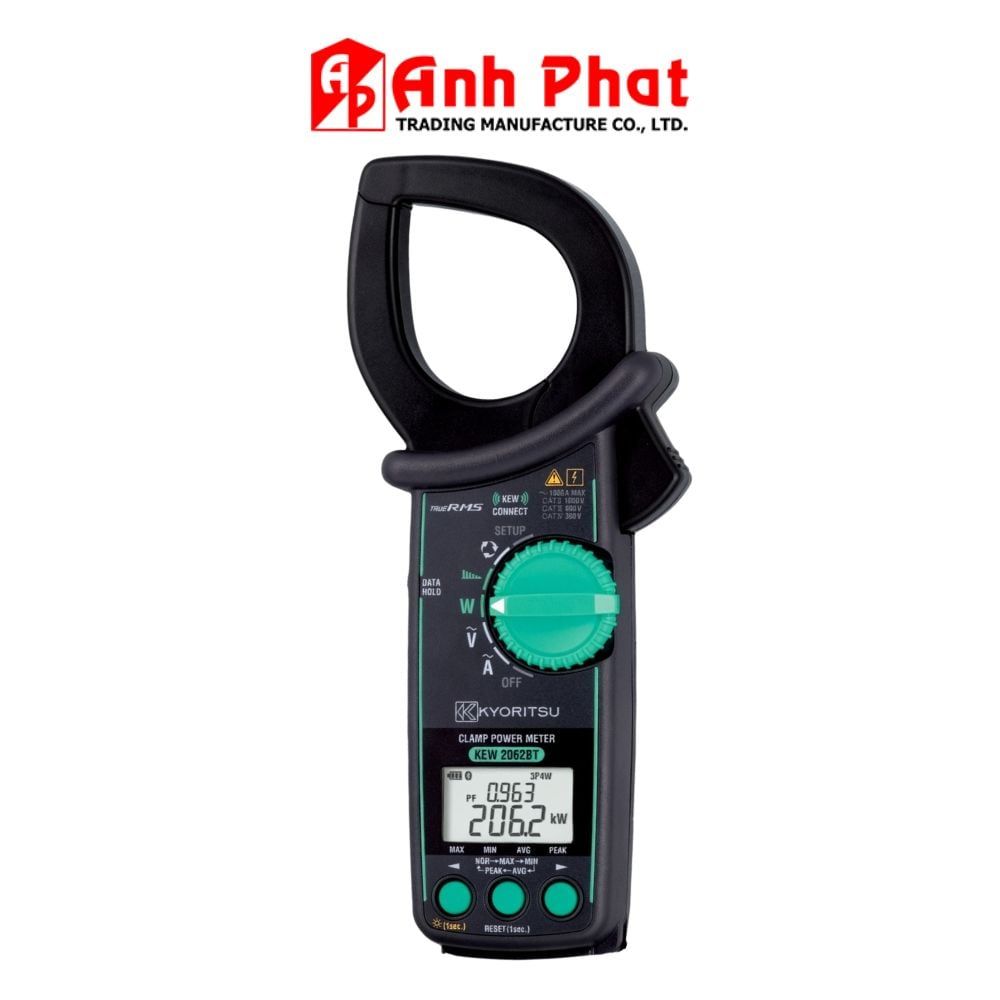

- Tên sản phẩm: Ampe kìm đo phân tích công suất True RMS tích hợp Bluetooth
- Nhà sản xuất: Kyoritsu
- Model: KEW 2062BT (hoặc 2062BT)
- Xuất xứ: Nhật Bản
- Tình trạng: Mới 100%
- Bảo hành chính hãng: 12 tháng
Thông số kỹ thuật đo lường chi tiết
- Kiểu đấu dây hỗ trợ: 1 Phase 2 Dây, 1 Phase 3 Dây, 3 Phase 3 Dây, 3 Phase 4 Dây.
- Các phép đo và thông số hệ thống: Điện áp, Dòng điện, Tần số, Công suất tác dụng (thuần), Công suất phản kháng, Công suất biểu kiến, Hệ số công suất (cosØ), Góc pha, Sóng hài (THD-R / THD-F), Thứ tự/Xoay pha.
1. Điện áp AC (ACV)
- Dải đo: 1000 V rms
- Độ chính xác:
- ± 0.7% rdg ± 3 dgt (tần số từ 40.0 Hz – 70.0 Hz)
- ± 3.0% rdg ± 5 dgt (tần số từ 70.1 Hz – 1 kHz)
- Hệ số đỉnh (Crest Factor): 1.7 hoặc thấp hơn
2. Dòng điện AC (ACA)
- Dải đo: 40.00 A / 400.0 A / 1000 A rms (3 dải đo tự động)
- Độ chính xác:
- ± 1.0% rdg ± 3 dgt (tần số từ 40.0 Hz – 70.0 Hz)
- ± 2.0% rdg ± 5 dgt (tần số từ 70.1 Hz – 1 kHz)
- Hệ số đỉnh (Crest Factor): * 3 hoặc thấp hơn tại dải dòng điện 40.00A / 400.0A
- 3 hoặc thấp hơn 1500A tại dải dòng điện 1000A
3. Tần số (Hz)
- Dải đo: 40.0 Hz đến 999.9 Hz
- Độ chính xác: ± 0.3% rdg ± 3 dgt
4. Công suất tác dụng / Công suất hoạt động / Công suất thuần (kW)
- Dải đo: 40.00 kW / 400.0 kW / 1000 kW
- Độ chính xác: ± 1.7% rdg ± 5 dgt (Tại PF=1, sóng sine, tần số 45 – 65 Hz)
5. Công suất phản kháng (kVA)
- Dải đo: 40.00 kVA / 400.0 kVA / 1000 kVA
- Độ chính xác: ± 1 dgt so với mỗi giá trị tính toán được. Đối với tổng công suất (cộng thêm lỗi của từng kênh):
- Hệ thống 3 Phase 3 Dây: ± 2 dgt
- Hệ thống 3 Phase 4 Dây: ± 3 dgt
6. Công suất biểu kiến (kVar)
- Dải đo: 40.00 kVar / 400.0 kVar / 1000 kVar
- Độ chính xác: ± 1 dgt so với mỗi giá trị tính toán được. Đối với tổng công suất (cộng thêm lỗi của từng kênh):
- Hệ thống 3 Phase 3 Dây: ± 2 dgt
- Hệ thống 3 Phase 4 Dây: ± 3 dgt
7. Hệ số công suất (cosØ)
- Dải đo: -1.000 đến 0.000 đến +1.000
- Độ chính xác: ± 1 dgt so với mỗi giá trị tính toán được. Đối với tổng công suất (cộng thêm lỗi của từng kênh):
- Hệ thống 3 Phase 3 Dây: ± 2 dgt
- Hệ thống 3 Phase 4 Dây: ± 3 dgt
8. Góc pha (Góc Phase)
- Điều kiện áp dụng: Chỉ dành cho kiểu đấu dây 1 Phase 2 Dây
- Dải đo: -180.0° đến 0.0° đến +179.9°
- Độ chính xác: ± 3.0°
9. Phân tích sóng hài RMS
- Bậc sóng hài: Từ bậc 1 đến bậc 30 (1st – 30th order) của cả điện áp và dòng điện.
- Độ chính xác:
- Bậc 1 đến bậc 10: ± 5.0% rdg ± 10 dgt
- Bậc 11 đến bậc 20: ± 10% rdg ± 10 dgt
- Bậc 21 đến bậc 30: ± 20% rdg ± 10 dgt
10. Tổng độ biến dạng sóng hài (THD-R / THD-F)
- Dải đo: 0.0% đến 100.0%
- Độ chính xác: ± 1 dgt so với kết quả tính toán của mỗi giá trị đo được.
11. Kiểm tra thứ tự pha / Xoay pha
- Dải điện áp áp dụng: ACV 80 V đến 1100 V (tần số 45 – 65 Hz)
Tính năng và đặc điểm thiết kế
- Màn hình hiển thị: Màn hình kỹ thuật số LCD có đèn nền, hỗ trợ hiển thị kép đồng thời nhiều thông số cùng lúc (ví dụ: Điện áp & Tần số, Công suất & Hệ số công suất, W & deg, W & VA, W & Var, V & A...). Hiển thị được từng mức độ hài và tỷ lệ nội dung trên cùng một màn hình.
- Các chức năng đo phụ trợ: MAX / MIN / AVG / PEAK, Giữ dữ liệu (Data Hold), Tự động tắt nguồn khi không sử dụng.
- Khả năng kết nối không dây: Tích hợp Bluetooth® 5.0. Cho phép kết nối với ứng dụng "KEW Power *" trên thiết bị thông minh:
- Hỗ trợ hệ điều hành: Android™ 5.0 trở lên và iOS 10.0 trở lên.
- Tính năng qua app: Xem màn hình LCD từ xa, lưu trữ và hiển thị đồ thị/giá trị đo, hiển thị dạng sóng của điện áp và dòng điện, phân tích sự tồn tại của sóng hài, thiết lập mức giữ nguyên và đưa ra phán đoán ĐẠT/KHÔNG ĐẠT (PASS/FAIL).
- Thiết kế gọng kìm: Dạng hình giọt nước lớn, chất liệu cao cấp chống va đập và cách điện tốt.
- Đường kính gọng kìm (Độ mở hàm): Tối đa phi 55 mm.
Thông số nguồn & Kích thước vật lý
- Nguồn cấp: 2 viên pin kiềm LR6 (AAA) 1.5 V.
- Thời gian hoạt động liên tục: Khoảng 58 giờ.
- Kích thước thiết bị: 247 (Dài) × 105 (Rộng) × 49 (Dày) mm.
- Trọng lượng: Khoảng 490 g (đã bao gồm cả pin).
Tiêu chuẩn an toàn áp dụng
- Tiêu chuẩn kiểm định: IEC 61010-1, IEC 61010-2-032, IEC 61326-1, -2-2 (EMC), IEC 60529 (Đạt chuẩn bảo vệ IP40).
- Mức độ an toàn điện: CAT IV 300V / CAT III 600V / CAT II 1000V.
- Mức độ ô nhiễm môi trường: Mức độ 2 (Pollution degree 2).
Phụ kiện đi kèm trọn bộ
- 01 x Ampe kìm đo phân tích công suất Kyoritsu KEW 2062BT
- 01 x Bộ dây dẫn kiểm tra điện áp (Mã hiệu: 7290)
- 01 x Hộp đựng máy chuyên dụng (Mã hiệu: 9198)
- 02 x Pin LR6 (AAA)
- 01 x Sách hướng dẫn sử dụng sản phẩm KEW 2062BT
