1. Thông tin chung về sản phẩm

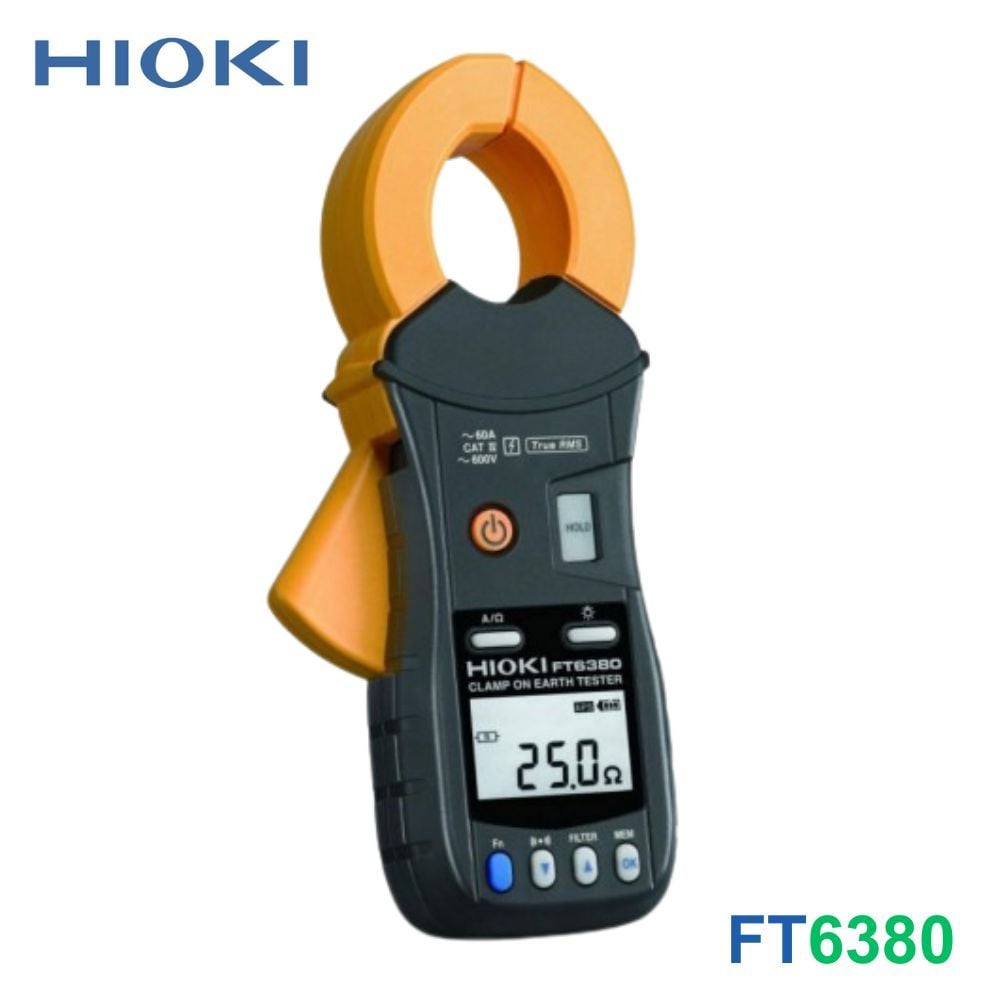

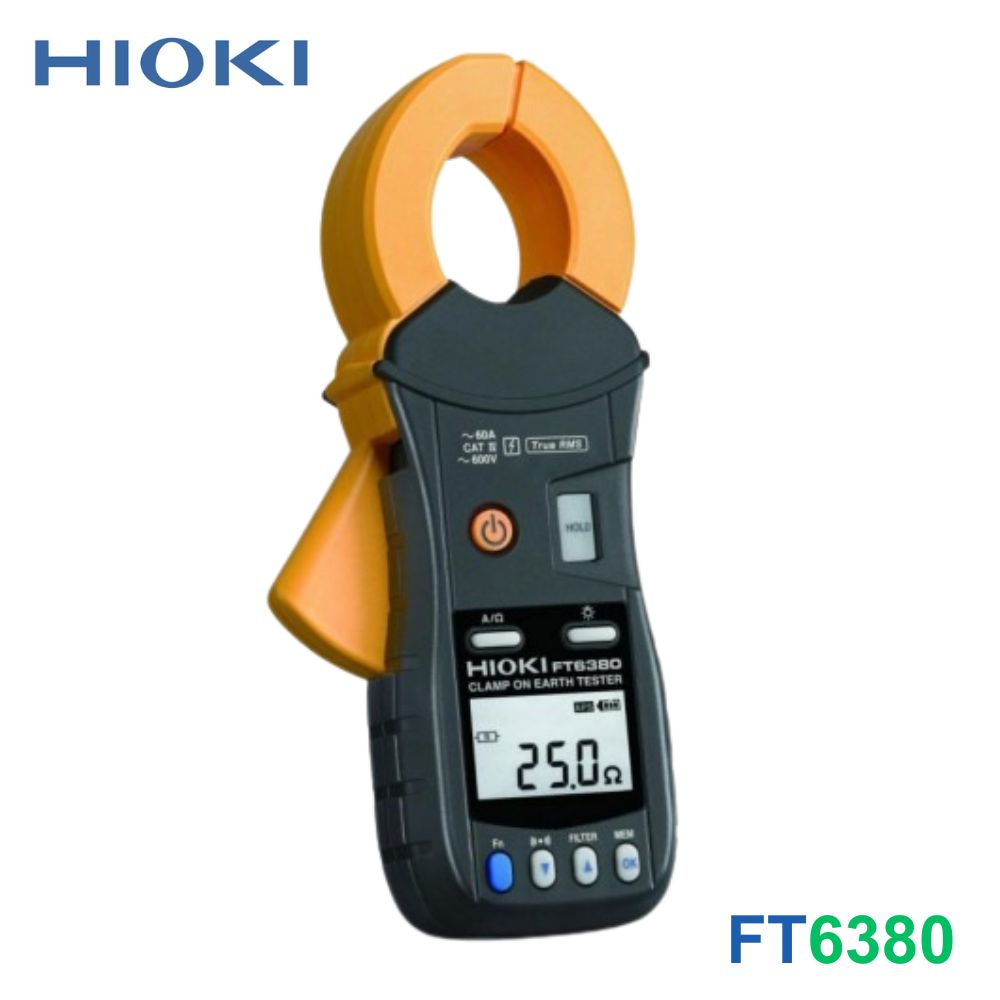

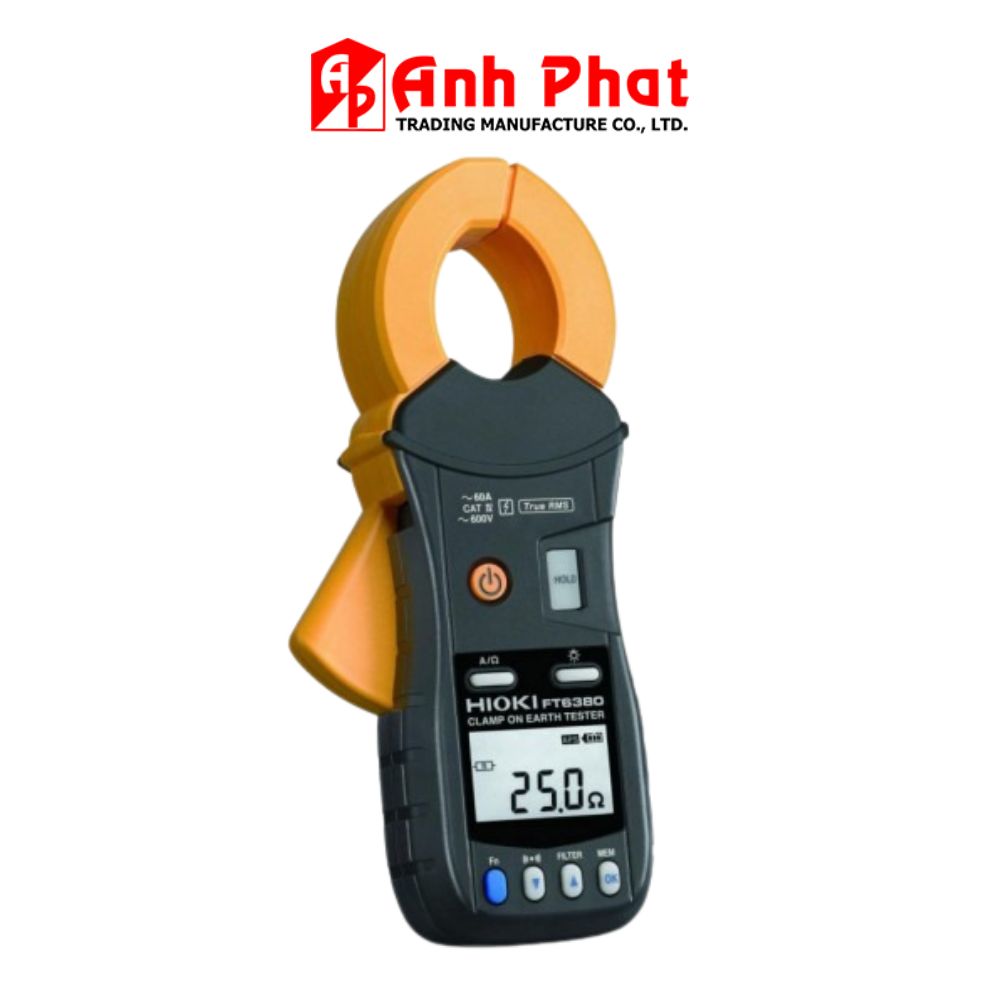

- Tên sản phẩm: Thiết bị đo điện trở đất dạng kìm (Clamp On Earth Tester)
- Nhà sản xuất: Hioki
- Model: FT6380
- Xuất xứ: Nhật Bản
- Tình trạng: Còn hàng
- Chế độ bảo hành: 12 tháng (Độ chính xác đảm bảo trong vòng 1 năm sau hiệu chuẩn).
2. Thông số kỹ thuật đo lường
- Nguyên lý đo: Sử dụng 2 lõi để đưa điện áp vào và đo dòng điện. Tính toán tổng điện trở vòng mạch từ các giá trị này. (Lưu ý: Chỉ áp dụng cho hệ thống nối đất đa năng/nhiều điểm).
- Đo điện trở đất:
- Phạm vi đo: Từ 0.20 Ω (độ phân giải 0.01 Ω) đến 1600 Ω (độ phân giải 20 Ω), chia làm 10 dải đo.
- Dịch điểm 0 (Không triệt tiêu): Từ 0.02 Ω trở xuống.
- Đo độ chính xác: ±1.5% rdg. ±0.02 Ω.
- Đo dòng điện AC:
- Phạm vi đo: Từ 20.00 mA (độ phân giải 0.01 mA) đến 60.0 A (độ phân giải 0.1 A), chia làm 5 dải đo.
- Dịch điểm 0 (Triệt tiêu 0): Từ 0.05 mA trở xuống.
- Đo độ chính xác: ±2.0% rdg. ±0.05 mA (30 Hz đến 400 Hz, True RMS).
- Hệ số Crest: Từ 5.0 trở xuống (riêng đối với phạm vi 60 A là từ 1.7 trở xuống).
- Dòng điện vào tối đa (Cho phép): 100 A AC liên tục; 200 A AC trong vòng 2 phút hoặc ngắn hơn (ở tần số 50 Hz/60 Hz, yêu cầu giảm tần số).
- Điện áp nối đất định mức tối đa: 600 V AC, Phân loại đo lường CAT IV (Quá điện áp quá độ dự kiến lên đến 8000 V).
3. Chức năng và Hiển thị
- Chức năng bộ nhớ: Lưu trữ tối đa 2000 dữ liệu.
- Chức năng cảnh báo (Alarm): Áp dụng cho cả đo dòng điện và đo điện trở; phát ra tiếng bíp khi giá trị đo được vượt quá hoặc thấp hơn ngưỡng thiết lập.
- Các chức năng hỗ trợ khác:
- Giữ giá trị hiển thị (Data hold)
- Đèn nền màn hình (Backlight)
- Bộ lọc nhiễu (Filter)
- Tự động tắt nguồn/tiết kiệm điện (Auto power save)
- Màn hình hiển thị: Màn hình LCD kỹ thuật số (Digital LCD).
- Bộ đếm tối đa: 2,000 dgt.
- Tốc độ làm mới hiển thị: Xấp xỉ 2 lần/giây (500 ms).
4. Thông số nguồn và Thiết kế cấu tạo
- Tiêu chuẩn bảo vệ: IP40 (EN60529) khi cảm biến kìm đóng (chống thấm nước và chống bụi).
- Nguồn điện: 2 pin kiềm LR6 (AA).
- Công suất định mức tối đa: 450 mVA.
- Thời gian hoạt động liên tục: Xấp xỉ 35 đến 40 giờ (Đo ở mức 25 Ω và tắt đèn nền).
- Đường kính gọng kìm (Dây dẫn tối đa): φ 32 mm (1.26 in).
- Kích thước vật lý: 73 mm W × 218 mm H × 43 mm D (Tương đương 2.87 × 8.58 × 1.69 in).
- Khối lượng: 620 g (21.9 oz).
- Phương thức kết nối: N/A (Không hỗ trợ kết nối không dây trên phiên bản tiêu chuẩn này).
5. Phụ kiện đi kèm bộ thiết bị
- 01 x Bao đựng / Hộp đựng cứng.
- 01 x Vòng kiểm tra điện trở (Resistance check loop: 1 Ω ±2%, 25 Ω ±1%).
- 01 x Dây đeo tiện lợi.
- 02 x Pin kiềm LR6 (AA).
- 01 x Sách hướng dẫn sử dụng.
