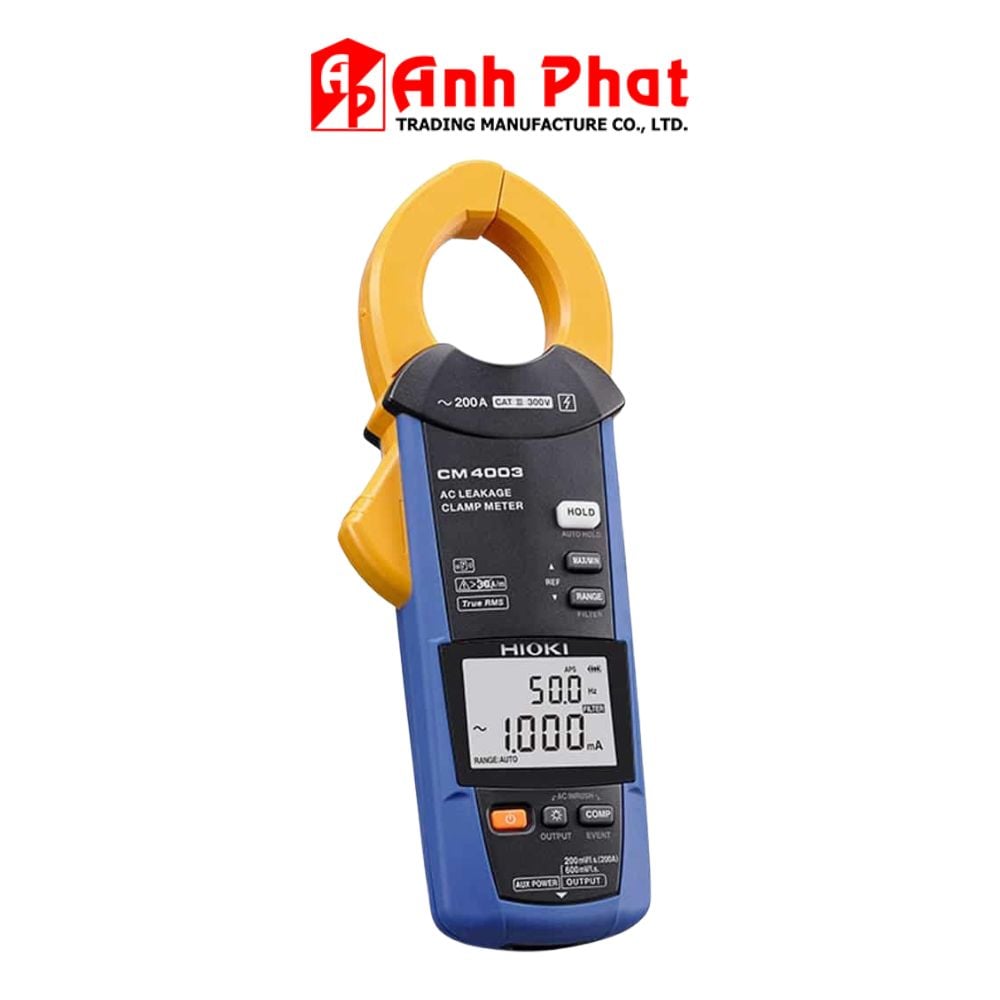

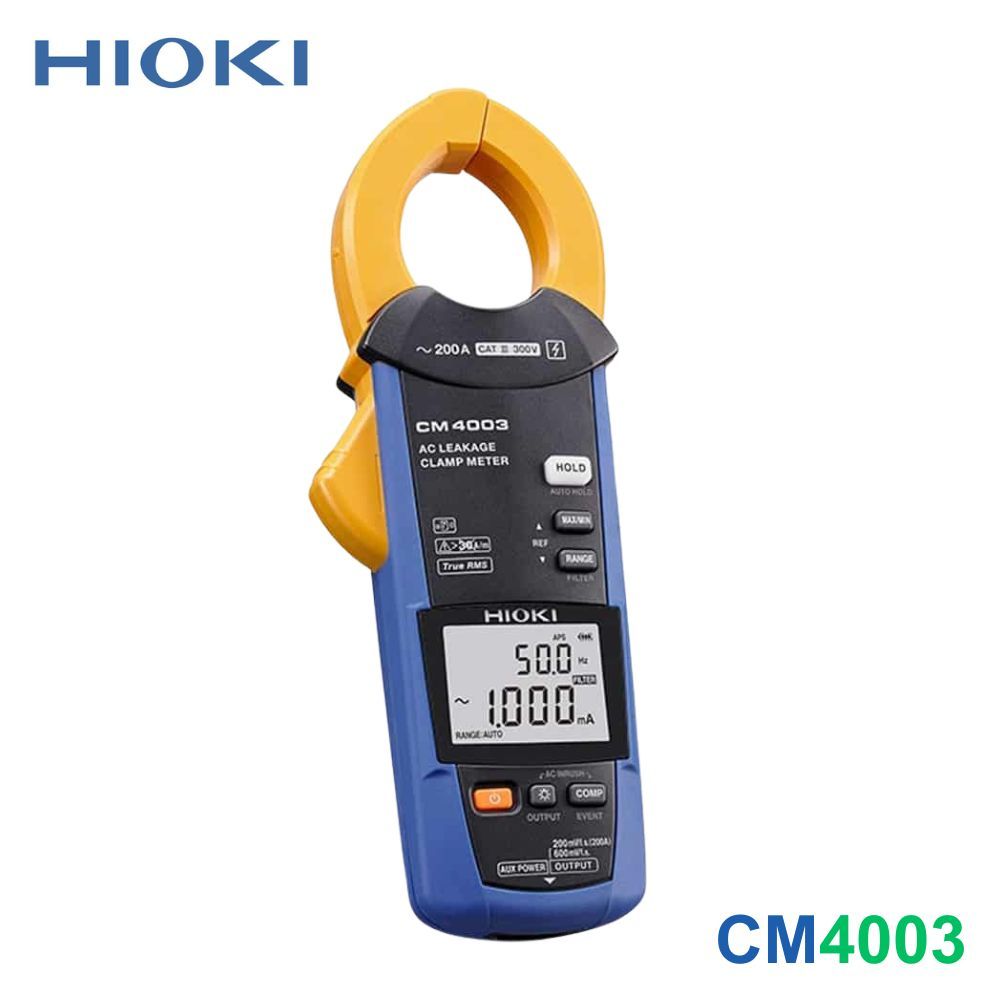

Ampe kìm đo dòng rò HIOKI CM4003 True-RMS

Thông tin chung

• Thương hiệu: Hioki
• Xuất xứ: Nhật Bản
• Model: CM4003
• Loại thiết bị: Ampe kìm đa chức năng đo dòng rò (Leakage Current) và dòng tải điện AC
• Phương pháp đo lường: Giá trị hiệu dụng thực (True RMS)
• Đối tượng hướng tới: Kỹ sư, chuyên viên, thợ điện chuyên nghiệp tại nhà máy, tòa chung cư, hệ thống điện công nghiệp.
• Thời gian đảm bảo độ chính xác: 1 năm (kể cả sau khi hiệu chỉnh bởi Hioki)
• Bảo hành: 12 tháng

Thông số kỹ thuật đo lường chi tiết

1. Dải đo dòng điện AC (6 dải đo)

• Các dải đo cụ thể: 6.000 mA, 60.00 mA, 600.0 mA, 6.000 A, 60.00 A, 200.0 A
• Dải giá trị đảm bảo độ chính xác định danh: 0.060 mA đến 200.0 A (Khả năng đo siêu nhỏ từ 20 mA trong môi trường từ trường ngoài 400A/m, cận dưới phát hiện từ 0.60 mA)
• Độ chính xác cơ bản ứng với tần số:
  • Tần số từ 45 Hz đến 400 Hz:
    • Dải 6.000 mA đến 6.000 A: ±1.0% rdg ±5 dgt
    • Dải 60.00 A và 200.0 A: ±1.5% rdg ±5 dgt
  • Tần số từ 15 Hz đến 45 Hz và từ 400 Hz đến 2 kHz: ±2.0% rdg ±5 dgt cho tất cả các dải.

2. Dải đo điện áp AC

• Thông số: Không hỗ trợ (N/A)

3. Dải đo tần số

• Phạm vi đo: 15.0 Hz đến 2000 Hz

4. Hệ số đỉnh Crest (Crest Factor)

• Ngoài phạm vi dải đo 200.0 A: Hệ số bằng 3
• Trong phạm vi dải đo 200.0 A: Hệ số bằng 1.5

5. Chức năng bộ lọc tần số (Filter)

• Trạng thái BẬT (ON): Tần số cắt đạt 180 Hz ±30 Hz ở mức giảm tín hiệu -3 dB

Chức năng hỗ trợ và Đầu ra dữ liệu

• Chức năng tín hiệu đầu ra (Output):
  • Chế độ RMS: Xuất giá trị hiệu dụng thực RMS.
  • Chế độ WAVE: Xuất dữ liệu dưới dạng sóng đo (kết nối trực tiếp tới máy ghi dữ liệu).
• Các chức năng tính toán & hiển thị:
  • Theo dõi giá trị: Lớn nhất (Max), Nhỏ nhất (Min), Trung bình (AVG), Giá trị đỉnh sóng tối đa (PEAK MAX), Giá trị đỉnh sóng tối thiểu (PEAK MIN).
  • Giữ màn hình: Giữ giá trị thủ công (Data hold) và Tự động giữ giá trị (Auto hold).
  • Đo dòng khởi động: Đo dòng điện đột biến (Rush/Inrush current).
  • Bộ đếm sự kiện & Ghi sự kiện đơn giản: Đếm và ghi lại kết quả đo tối giản nhằm phát hiện lỗi gián đoạn hệ thống.
  • Chức năng so sánh (Comparator): Giúp định vị nhanh và phân loại sự cố rò rỉ.

Thiết kế công nghệ và Kết nối không dây

• Kết nối thông minh mở rộng: Hỗ trợ gắn thêm Bộ điều hợp truyền tín hiệu không dây Wireless Adapter Z3210 (mua rời hoặc tùy chọn nâng cấp).
• Ứng dụng phần mềm: Kết nối Bluetooth qua ứng dụng miễn phí GENNECT Cross trên điện thoại/máy tính bảng giúp:
  • Chuyển trực tiếp kết quả, xuất dữ liệu đo ra tệp Excel.
  • Chụp ảnh vị trí đo, chèn kết quả trực tiếp lên bản vẽ xây dựng để định vị điểm rò rỉ.
  • Lập và xuất báo cáo nghiệm thu dạng file PDF ngay tại hiện trường.

Thông số nguồn điện & Thời gian vận hành

• Nguồn cấp chính: 2 viên pin kiềm AA (mã LR6)
• Thời gian hoạt động liên tục của pin:
  • Khoảng 48 giờ (khi không cài đặt module không dây Z3210).
  • Khoảng 30 giờ (khi cài đặt module Z3210 và bật giao tiếp không dây).
• Bộ nguồn độc lập ngoại vi: Hỗ trợ đo liên tục dài ngày thông qua Bộ nguồn AC Adapter Z1013 (Thông số: 5V DC, 2.6A).

Cấu tạo cơ khí & Tiêu chuẩn bảo vệ

• Thiết kế gá ngàm (Gọng kìm): Đường kính ngàm kẹp đạt φ 40 mm (1.57 in), kiểu dáng mỏng dễ kẹp các cụm dây xếp sát nhau một cách an toàn.
• Màn hình hiển thị: Tốc độ làm mới (cập nhật kết quả) đạt 5 lần / giây. Có tích hợp đèn nền nền sáng rõ.
• Cấp an toàn điện: Đạt tiêu chuẩn quốc tế IEC / EN 61557-13, Cấp an toàn CAT III 300V.
• Độ bền: Vỏ từ tính chống chịu va đập, ngăn bụi, nước và cách điện cao.
• Kích thước tổng thể: 64 mm (Rộng) × 233 mm (Cao) × 37 mm (Sâu)
• Khối lượng máy: 400 g (14.1 oz.)

Danh mục phụ kiện bao gồm

• Thân máy chính Ampe kìm Hioki CM4003 x 1
• Cáp kết nối L9097 x 1
• Cáp kết nối USB x 1
• Bao đựng / Hộp đựng bảo vệ C0203 x 1
• Pin kiềm AA (LR6) x 2
• Hướng dẫn sử dụng thiết bị x 1
• Chỉ dẫn vận hành an toàn x 1
