1. Thông tin thương mại & Bảo hành
- Hãng sản xuất: KYORITSU
- Xuất xứ: Nhật Bản

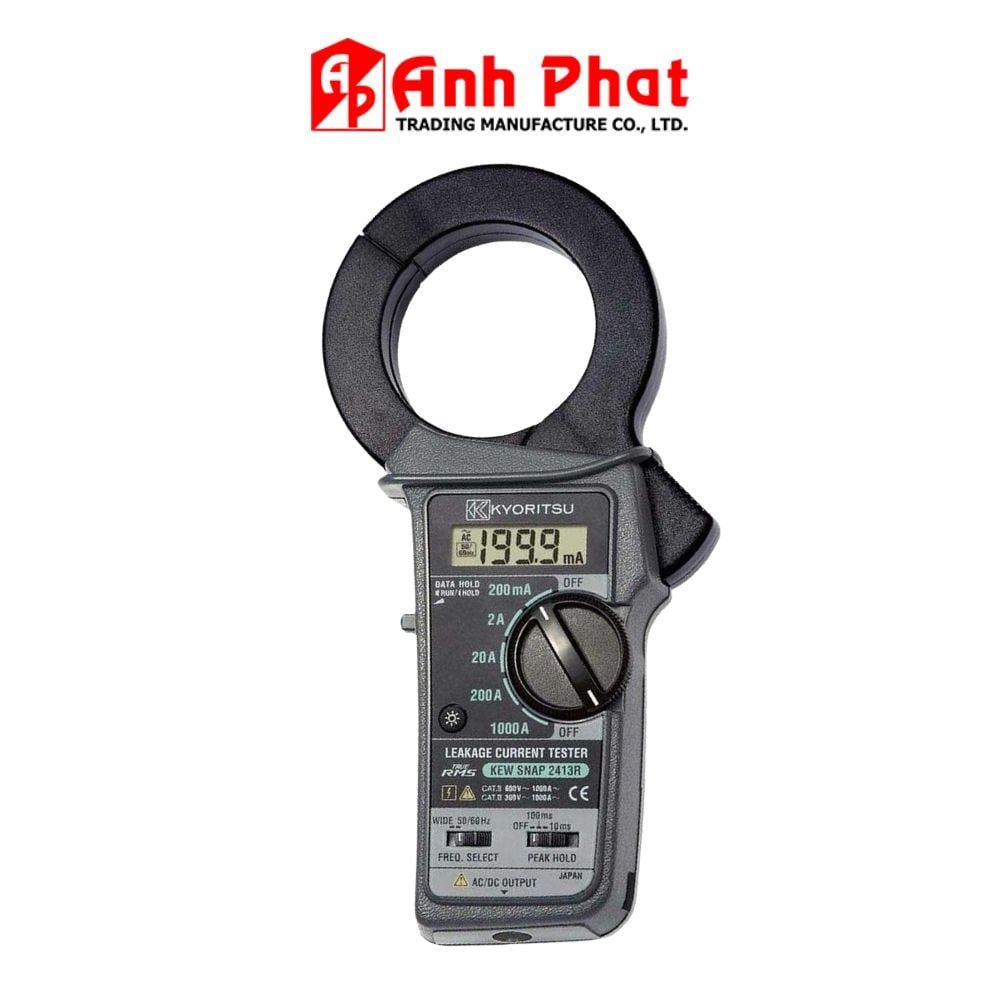

- Mã sản phẩm / Model: 2413R
- Thời gian bảo hành: 12 tháng
- Tiêu chuẩn an toàn áp dụng:
- IEC 61010-1 CAT III 300V (Mức độ ô nhiễm 2)
- IEC 61010-2-032
2. Thông số đo lường chi tiết
- Phương pháp đo: True RMS (mang lại kết quả chính xác cao ngay cả khi dòng điện bị nhiễm sóng hài, méo sóng hình sin).
- Độ phân giải đạt tới: 0.1 mA.
- Hệ số đỉnh (Crest Factor): nhỏ hơn hoặc bằng 3.0.
- Tần số hiệu ứng: 40Hz ~ 1kHz.
- Dải đo dòng điện AC (Tần số 50/60Hz):
- Thang đo: 200mA / 2A / 20A / 200A / 1000A.
- Sai số dải 200mA / 2A / 20A: ±2.5%rdg ±5dgt.
- Sai số dải 200A (từ 0 ~ 500A): ±3.0%rdg ±5dgt.
- Sai số dải 501 ~ 1000A: ±5.5%rdg.
- Dải đo dòng điện AC WIDE (Dây đo):
- Thang đo: 200mA / 2A / 20A / 200A / 1000A.
- Sai số dải 200mA / 2A / 20A: ±1.8%rdg ±5dgt.
- Sai số dải 200A (từ 0 ~ 500A): ±2.0%rdg ±5dgt.
- Sai số dải 501 ~ 1000A: ±5.0%rdg.
- Đầu ra Analog (2 chiều):
- Ngõ ra dạng sóng (AC): 200mV so với giá trị lớn nhất của mỗi dải (riêng dải 1000A là 100mV).
- Đầu ghi (DC): 200mV so với giá trị lớn nhất của mỗi dải (riêng dải 1000A là 100mV).
- Điện áp chịu thử lớn nhất: 3700V AC trong vòng 1 phút.
3. Đặc điểm thiết kế & Cấu tạo hình học
- Đường kính gọng kìm (Độ mở hàm): Tối đa Ø68mm (thiết kế thanh mảnh, đường kính rộng giúp kẹp được nhiều loại dây dẫn có tiết diện lớn hoặc kẹp cùng lúc 3 hay 4 dây trong hệ thống điện 3 pha để đo dòng rò).
- Màn hình hiển thị: Màn hình LCD hiển thị số rõ ràng, có biểu tượng cảnh báo khi pin yếu (BATT) và chức năng khóa dữ liệu tạm thời (H).
- Chất liệu vỏ: Làm từ nhựa cứng cao cấp, cách điện tốt, chịu được va đập cao (chịu được độ rơi 1m trên sàn bê tông).
- Kích thước tổng thể: 250(L) × 130(W) × 50(D) mm.
- Khối lượng: Khoảng 570g (đã bao gồm pin).
4. Chức năng & Tiện ích đặc biệt
- Công tắc bộ lọc tần số (Frequency Filter): Thiết kế nút công tắc tiện lợi giúp loại bỏ các ảnh hưởng bất lợi của sóng hài.
- Data Hold: Phím chức năng giúp khóa dữ liệu và giữ kết quả trên màn hình LCD phục vụ công tác theo dõi.
- Ứng dụng thực tế: Phục vụ công tác đo dòng điện xoay chiều, đo dòng rò rỉ đất, kiểm tra rò rỉ của hệ thống điện tòa nhà, công xưởng, khai thác mỏ, trạm biến áp, bảo vệ thiết bị điện.
5. Nguồn điện & Phụ kiện đi kèm
- Nguồn cấp: 1 viên pin 9V (mã pin 6F22).
- Thời gian vận hành liên tục: Khoảng 60 giờ liên tục.
- Phụ kiện tiêu chuẩn kèm theo:
- Túi đựng máy chuyên dụng (mã túi 9094).
- Pin 6F22 (9V) × 1.
- Sách hướng dẫn sử dụng (HDSD).
- Phụ kiện tùy chọn (Mua thêm): Dây đầu ra 2WAY (mã dây 7073).
