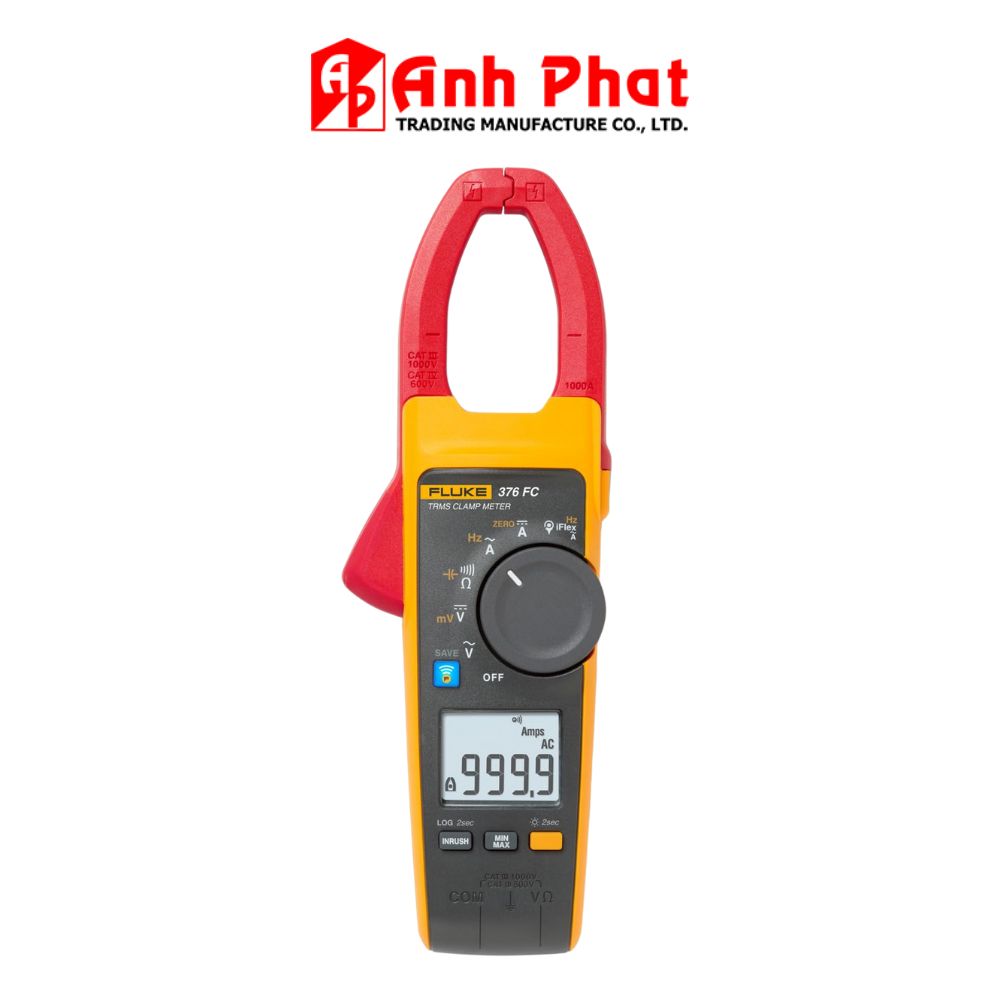

- Dòng điện AC (qua hàm kẹp):
- Dải đo: 999.9 A
- Độ phân giải: 0.1 A
- Độ chính xác: 2% ±5 digits (10 Hz đến 100 Hz), 2.5% ±5 digits (100-500 Hz)

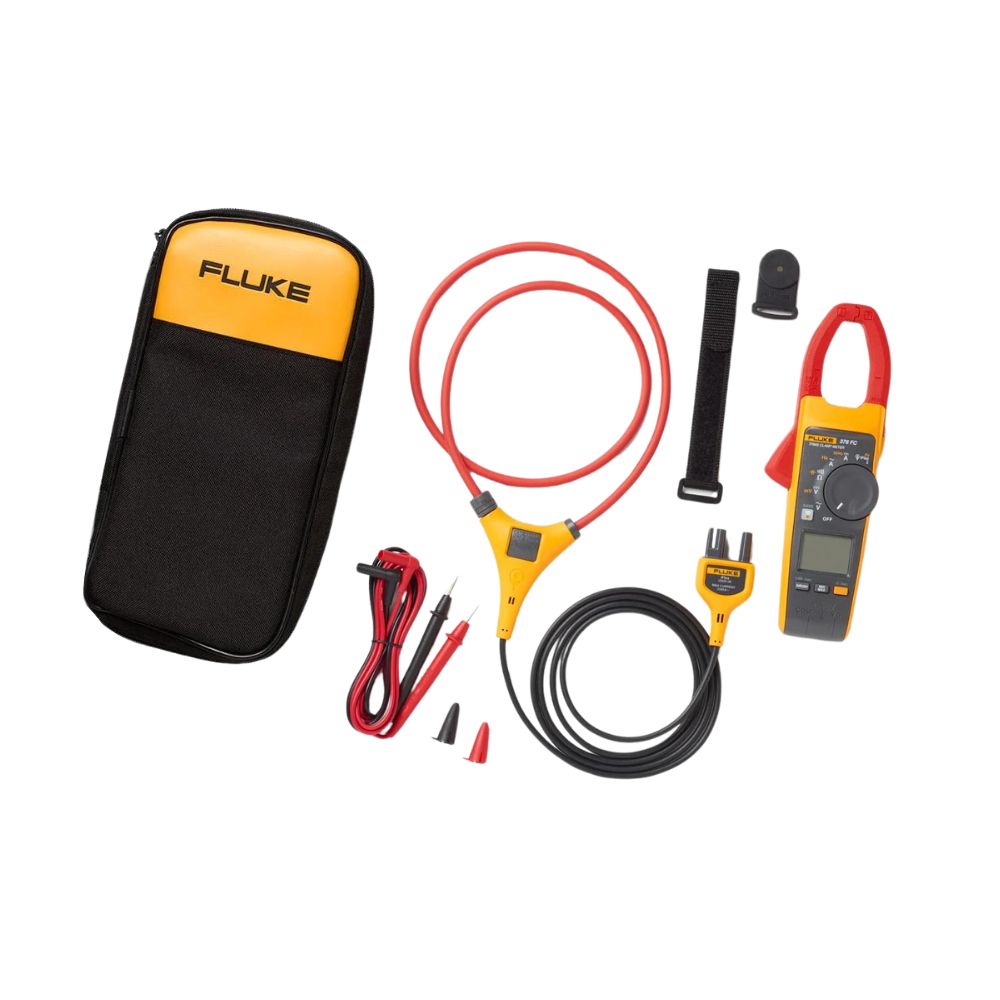

- Dòng điện AC (qua đầu dò iFlex™):
- Dải đo: 2500 A
- Độ phân giải: 0.1 A (≤ 600 A), 1 A (≤ 2500 A)
- Độ chính xác: 3% ±5 digits (5 – 500 Hz)
- Dòng điện DC:
- Dải đo: 999.9 A
- Độ phân giải: 0.1 A
- Độ chính xác: 2% ±5 digits
- Điện áp AC:
- Dải đo: 1000 V
- Độ phân giải: 0.1 V (≤600.0 V), 1 V (≤1000 V)
- Độ chính xác: 1% ±5 digits (20 Hz đến 500 Hz)
- Điện áp DC:
- Dải đo: 1000 V
- Độ phân giải: 0.1 V (≤600.0 V), 1 V (≤1000 V)
- Độ chính xác: 1% ±5 digits
- Điện áp DC (mV):
- Dải đo: 500.0 mV
- Độ phân giải: 0.1 mV
- Độ chính xác: 1% ±5 digits
- Tần số (qua hàm kẹp):
- Dải đo: 5.0 Hz đến 500.0 Hz
- Độ phân giải: 0.1 Hz
- Độ chính xác: 0.5% ±5 digits
- Tần số (qua đầu dò iFlex™):
- Dải đo: 5.0 Hz đến 500.0 Hz
- Độ phân giải: 0.1 Hz
- Độ chính xác: 0.5% ±5 digits
- Điện trở:
- Dải đo: 60 kΩ
- Độ phân giải: 0.1 Ω (≤600 Ω), 1 Ω (≤6000 Ω), 10 Ω (≤60 kΩ)
- Độ chính xác: 1% ±5 digits
- Điện dung:
- Dải đo: 1000 μF
- Độ phân giải: 0.1 μF (≤ 100 μF), 1 μF (≤ 1000 μF)
- Độ chính xác: 1% ±4 digits
Thông số cơ khí:
- Điện áp tối đa giữa bất kỳ đầu cuối nào và tiếp đất: 1000 V
- Pin: 2 AA, NEDA 15A, IEC LR6
- Nhiệt độ hoạt động: -10 °C đến +50 °C
- Nhiệt độ bảo quản: -40 °C đến +60 °C
- Độ ẩm hoạt động: ≤90% RH (ở 10 °C đến 30 °C), ≤75% RH (ở 30 °C đến 40 °C),
- ≤45% RH (ở 40 °C đến 50 °C)
- Độ cao hoạt động: 2000 m
- Độ cao bảo quản: 12,000 m
- Kích thước (D x R x C): 249 x 85 x 45 mm
- Trọng lượng: 395 g
- Độ mở hàm kẹp: 34 mm
- Đường kính đầu dò iFlex™: 7.5 mm
- Chiều dài cáp đầu dò iFlex™ (từ đầu đến đầu nối điện tử): 1.8 m
An toàn:
- IEC 61010-1, Mức độ ô nhiễm 2
- IEC 61010-2-032: CAT III 1000 V / CAT IV 600 V
- IEC 61010-2-033:CAT III 1000 V / CAT IV 600 V
- Xếp hạng IP: IEC 60529: IP30, không hoạt động
Khả năng tương thích điện từ (EMC):
- Quốc tế: IEC 61326-1: Di động, Môi trường điện từ, IEC 61326-2-2
- CISPR 11: Nhóm 1, Lớp A
- Hàn Quốc (KCC): Thiết bị Lớp A (Thiết bị Phát thanh & Truyền thông Công nghiệp)
- Hoa Kỳ (FCC): 47 CFR 15 subpart B. Sản phẩm này được coi là thiết bị được miễn trừ theo điều khoản 15.103.
| General Specifications | ||||||
| AC Current via Jaw | ||||||
| Range | 999.9 A | |||||
| Resolution | 0.1 A | |||||
| Accuracy | 2% ±5 digits (10 Hz to 100 Hz) | |||||
| 2.5% ±5 digits (100-500 Hz) | ||||||
| Crest Factor (50 Hz/60 Hz) | 3 @ 500 A | |||||
| 2.5 @ 600 A | ||||||
| Add 2% for C.F. >2 | ||||||
| AC Current via Flexible Current Probe | ||||||
| Range | 2500 A | |||||
| Resolution | 0.1 A (≤ 600 A) | |||||
| 1 A (≤ 2500 A) | ||||||
| Accuracy | 3% ±5 digits (5 – 500 Hz) | |||||
| Crest Factor (50/60Hz) | 3.0 at 1100 A | |||||
| 2.5 at 1400 A | ||||||
| 1.42 at 2500 A | ||||||
| Add 2% for C.F. > 2 | ||||||
 | ||||||
| i2500-10 Flex | i2500-18 Flex | i2500-36 Flex | ||||
| A | ||||||
| Distance from Optimum | 0.5 in (12.7 mm) | 1.4 in (35.6 mm) | 4.8 in (122.2 mm) | |||
| Error | ±0.5 % | ±0.5 % | ±0.5 % | |||
| B | ||||||
| Distance from Optimum | 0.8 in (20.3 mm) | 2.0 in (50.8 mm) | 5.3 in (133.6 mm) | |||
| Error | ±1.0 % | ±1.0 % | ±1.0 % | |||
| C | ||||||
| Distance from Optimum | 1.4 in (35.6 mm) | 2.5 in (63.5 mm) | 5.8 in (147.6 mm) | |||
| Error | ±2.0 % | ±2.0 % | ±2.0 % | |||
| Measurement uncertainty assumes centralized primary conductor at optimum position, no external electrical or magnetic field, and within operating temperature range. | ||||||
| DC Current | ||||||
| Range | 999.9 A | |||||
| Resolution | 0.1 A | |||||
| Accuracy | 2% ±5 digits | |||||
| AC Voltage | ||||||
| Range | 1000 V | |||||
| Resolution | 0.1 V (≤600.0 V) | |||||
| 1 V (≤1000 V) | ||||||
| Accuracy | 1% ±5 digits (20 Hz to 500 Hz) | |||||
| DC Voltage | ||||||
| Range | 1000 V | |||||
| Resolution | 0.1 V (≤600.0 V) | |||||
| 1 V (≤1000 V) | ||||||
| Accuracy | 1% ±5 digits | |||||
| mV dc | ||||||
| Range | 500.0 mV | |||||
| Resolution | 0.1 mV | |||||
| Accuracy | 1% ±5 digits | |||||
| Frequency via Jaw | ||||||
| Range | 5.0 Hz to 500.0 Hz | |||||
| Resolution | 0.1 Hz | |||||
| Accuracy | 0.5% ±5 digits | |||||
| Trigger level | 5 Hz to 10 Hz, ≥10 A | |||||
| 10 Hz to 100 Hz, ≥5 A | ||||||
| 100 Hz to 500 Hz, ≥10 A | ||||||
| Frequency via Flexible Current Probe | ||||||
| Range | 5.0 Hz to 500.0 Hz | |||||
| Resolution | 0.1 Hz | |||||
| Accuracy | 0.5% ±5 digits | |||||
| Trigger level | 5 Hz to 20 Hz, ≥25 A | |||||
| 20 Hz to 100 Hz, ≥20 A | ||||||
| 100 Hz to 500 Hz, ≥25 A | ||||||
| Resistance | ||||||
| Range | 60 kΩ | |||||
| Resolution | 0.1 Ω (≤600 Ω) | |||||
| 1 Ω (≤6000 Ω) | ||||||
| 10 Ω (≤60 kΩ) | ||||||
| Accuracy | 1% ±5 digits | |||||
| Capacitance | ||||||
| Range | 1000 μF | |||||
| Resolution | 0.1 μF (≤ 100 μF) | |||||
| 1 μ F (≤ 1000 μF) | ||||||
| Accuracy | 1% ±4 digits | |||||
| Mechanical Specifications | ||||||
| Maximum voltage between any terminal and earth ground | 1000 V | |||||
| Batteries | 2 AA, NEDA 15A, IEC LR6 | |||||
| Operating temperature | -10 °C to +50 °C | |||||
| Storage temperature | -40 °C to +60 °C | |||||
| Operating humidity – non-condensing (< 10°C) | ≤90% RH (at 10 °C to 30 °C) | |||||
| ≤75% RH (at 30 °C to 40 °C) | ||||||
| ≤45% RH (at 40 °C to 50 °C) | ||||||
| Operating altitude | 2000 m | |||||
| Storage altitude | 12,000 m | |||||
| Size (L x W x H) | 249 x 85 x 45 mm | |||||
| Weight | 395 g | |||||
| Jaw opening | 34 mm | |||||
| Flexible current probe diameter | 7.5 mm | |||||
| Flexible current probe cable length (head to electronics connector) | 1.8 m | |||||
| Safety | IEC 61010-1, Pollution Degree 2 | |||||
| IEC 61010-2-032: CAT III 1000 V / CAT IV 600 V | ||||||
| IEC 61010-2-033:CAT III 1000 V / CAT IV 600 V | ||||||
| IP rating | IEC 60529: IP30, non-operating | |||||
| Radio Frequency Certification FCC ID | T68-FBLE IC:6627A-FBLE | |||||
| Electromagnetic Compatibility (EMC) | ||||||
| International | IEC 61326-1: Portable, Electromagnetic Environment, IEC 61326-2-2 | |||||
| CISPR 11: Group 1, Class A | ||||||
| Group 1: Equipment has intentionally generated and/or uses conductively-coupled radio frequency energy that is necessary for the internal function of the equipment itself. | ||||||
| Class A: Equipment is suitable for use in all establishments other than domestic and those directly connected to a low-voltage power supply network that supplies buildings used for domestic purpose. There may be potential difficulties in ensuring electromagnetic compatibility in other environments due to conducted and radiated disturbances. Emissions that exceed the levels required by CISPR 11 can occur when the equipment is connected to a test object. | ||||||
| Korea (KCC) | Class A Equipment (Industrial Broadcasting & Communication Equipment) | |||||
| Class A: Equipment meets requirements for industrial electromagnetic wave equipment and the seller or user should take notice of it. This equipment is intended for use in business environments and not to be used in homes. | ||||||
| USA (FCC) | 47 CFR 15 subpart B. This product is considered an exempt device per clause 15.103. | |||||
| Temperature coefficients | Add 0.1 x specified accuracy for each degree C above 28 °C or below 18 °C | |||||
