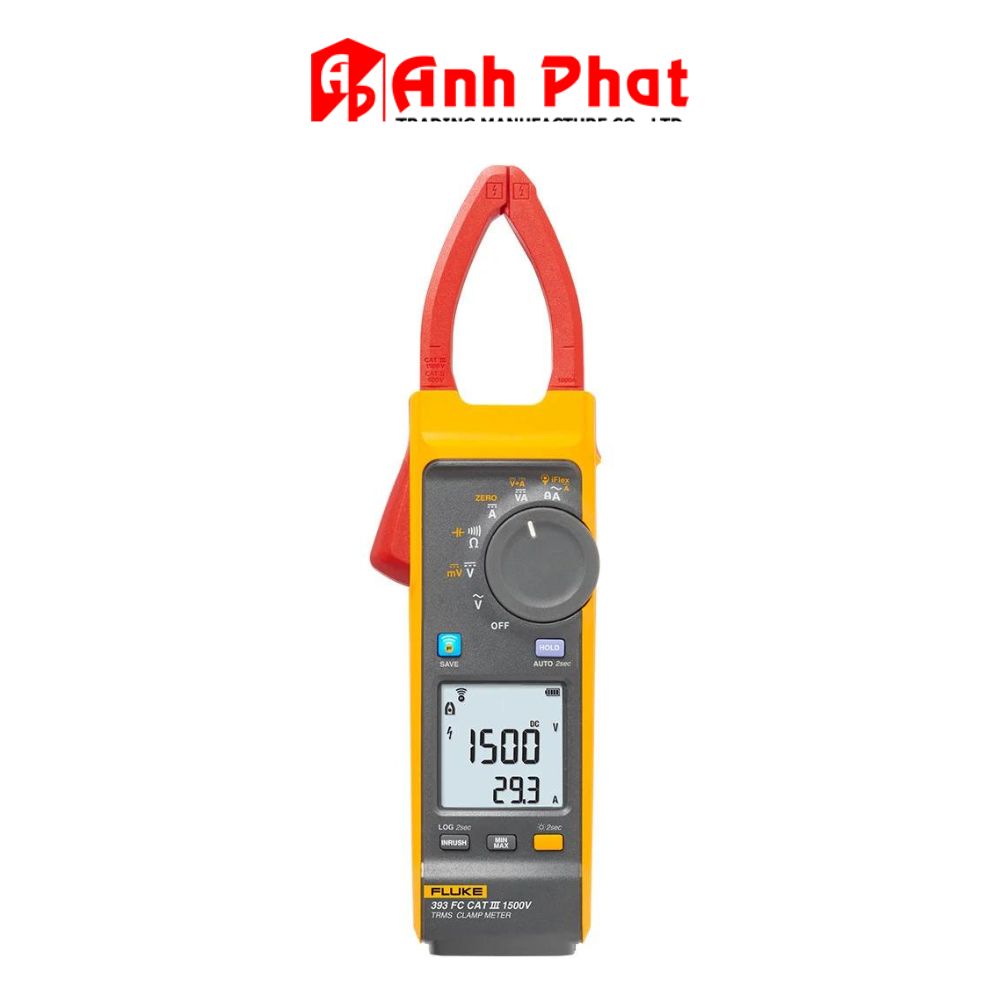

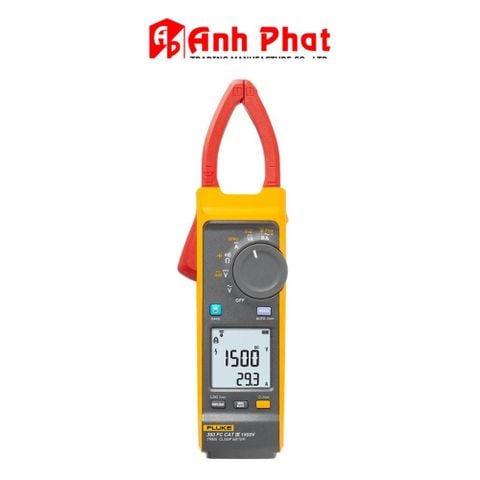

Thông số chung:
- Điện áp tối đa: 1000V AC / 1500V DC
- Pin: 2 pin AA, IEC LR6 alkaline
- Màn hình: Màn hình hiển thị kép với đèn nền
- Tự động tắt nguồn: 20 phút
- Kích thước: 281 mm x 84 mm x 49 mm
- Trọng lượng: 520 g
- Độ mở kìm: 34 mm
- Tiêu chuẩn an toàn: CAT III 1500V / CAT IV 600V
- Xếp hạng bảo vệ: IP54
Thông số đo lường:
- Dòng điện AC (kìm): Phạm vi 999.9A, độ phân giải 0.1A, độ chính xác 2% + 5 chữ số.
- Dòng điện AC (iFlex): Phạm vi 2500A, độ phân giải 0.1A (≤999.9A) / 1A (≤2500A), độ chính xác 3% + 5 chữ số.
- Dòng điện DC: Phạm vi 999.9A, độ phân giải 0.1A, độ chính xác 2% + 5 chữ số.
- Điện áp AC: Phạm vi 1000V, độ phân giải 0.1V (≤600V) / 1V (≤1000V), độ chính xác 1% + 5 chữ số.
- Điện áp DC: Phạm vi 1500V, độ phân giải 0.1V (≤600V) / 1V (≤1500V), độ chính xác 1% + 5 chữ số.
- Điện trở: Phạm vi 60 kΩ, độ chính xác 1% + 5 chữ số.
- Điện dung: Phạm vi 1000 μF, độ chính xác 1% + 5 chữ số.
- Tần số: Phạm vi 500 Hz, độ chính xác 0.5% + 5 chữ số.
Môi trường hoạt động:
- Nhiệt độ vận hành: -10°C đến 50°C
- Độ ẩm vận hành: Không ngưng tụ (< 10°C) ≤90% RH (ở 10°C đến 30°C)
- Độ cao vận hành: 2000 m
| Thông số kỹ thuật: | |||
| Thông số chung | |||
| Điện áp tối đa giữa cực bất kỳ và nối đất | |||
| AC | 1000 V | ||
| DC | 1500 V | ||
| Pin | 2 AA, IEC LR6 alkaline | ||
| Màn hình | Màn hình hiển thị kép với đèn nền | ||
| Tự động tắt nguồn | 20 phút | ||
| Điện | |||
| Độ chính xác | |||
| Tính chính xác được chỉ định cho 1 năm sau khi hiệu chỉnh, tại nhiệt độ vận hành 18°C đến 28°C, độ ẩm tương đối tại 0% đến 75%. Các thông số kỹ thuật có độ chính xác lấy từ công thức: ±([% số đọc] + [Số các chữ số cuối]). | |||
| Hệ số nhiệt độ | Thêm 0,1 x độ chính xác đã định cho mỗi °C > 28°C hoặc < 18°C | ||
| Dòng điện AC: Kìm | |||
| Phạm vi đo | 999,9 A | ||
| Độ phân giải | 0,1 A | ||
| Độ chính xác | 2%+ 5 chữ số (10 Hz đến 100 Hz) | ||
| 2,5%+ 5 chữ số (100 Hz đến 500 Hz) | |||
| Hệ số đỉnh (50/60 Hz) | 2,5 ở 600,0 A | ||
| 3,0 ở 500,0 A | |||
| 1,42 ở 999,9 A | |||
| Thêm 2% cho C.F. >2 | |||
| Dòng điện AC: Đầu dò dòng điện dạng mềm | |||
| Phạm vi đo | 999,9 A | ||
| 2500 A | |||
| Độ phân giải | 0,1 A (≤999,9 A) | ||
| 1 A (≤2500 A) | |||
| Độ chính xác | 3% RD + 5 chữ số (10 Hz đến 500 Hz) | ||
| Hệ số đỉnh (50/60 Hz) | 2,5 ở 1400 A | ||
| 3,0 ở 1100 A | |||
| 1,42 ở 2500 A | |||
| Thêm 2% cho C.F. >2 | |||
| Độ nhạy vị trí | |||
 | |||
| Khoảng cách từ vị trí tối ưu | i2500-10 Flex | i2500-18 Flex | Lỗi |
| A | 0,5 in (12,7 mm) | 1,4 in (35,6 mm) | ±0,5% |
| B | 0,8 in (20,3 mm) | 2,0 in (50,8 mm) | ±1,0% |
| C | 1,4 in (35,6 mm) | 2,5 in (63,5 mm) | ±2,0% |
| Độ bất định của phép đo với giả định dây dẫn chính trung tâm ở điều kiện tối ưu, không có từ trường hoặc dòng điện bên ngoài và nằm trong phạm vi nhiệt độ hoạt động. | |||
| Dòng điện DC | |||
| Phạm vi | 999,9 A | ||
| Độ phân giải | 0,1 A | ||
| Độ chính xác | 2% số đọc + 5 chữ số[1] | ||
| [1]Khi sử dụng chức năng ZERO (B) để bù vào độ lệch. | |||
| Điện áp AC | |||
| Phạm vi | 600,0 V | ||
| 1000 V | |||
| Độ phân giải | 0,1 V (≤600,0 V) | ||
| 1 V (≤1000 V) | |||
| Độ chính xác | 1% số đọc+ 5 chữ số (20 Hz đến 500 Hz) | ||
| Điện áp DC | |||
| Phạm vi | 600,0 V | ||
| 1500 V | |||
| Độ phân giải | 0,1 V (≤600,0 V) | ||
| 1 V (≤1500 V) | |||
| Độ chính xác | 1% số đọc + 5 chữ số | ||
| mV dc | |||
| Phạm vi | 500,0 mV | ||
| Độ phân giải | 0,1 mV | ||
| Độ chính xác | 1% RD + 5 chữ số | ||
| Tần số dòng điện amps: Kìm | |||
| Phạm vi | 5,0 Hz đến 500,0 Hz | ||
| Độ phân giải | 0,1 Hz | ||
| Độ chính xác | 0,5% số đọc + 5 chữ số | ||
| Mức khởi động | 5 Hz đến 10 Hz, ≥10 A | ||
| 10 Hz đến 100 Hz, ≥5 A | |||
| 100 Hz đến 500 Hz, ≥10 A | |||
| Tần số dòng điện amps: Đầu dò dòng điện dạng mềm | |||
| Phạm vi | 5,0 Hz đến 500,0 Hz | ||
| Độ phân giải | 0,1 Hz | ||
| Độ chính xác | 0,5% số đọc + 5 chữ số | ||
| Mức khởi động | 5 Hz đến 20 Hz, ≥25 A | ||
| 20 Hz đến 100 Hz, ≥20 A | |||
| 100 Hz đến 500 Hz, ≥25 A | |||
| Tần số điện áp | |||
| Phạm vi | 5,0 Hz đến 500,0 Hz | ||
| Độ phân giải | 0,1 Hz | ||
| Độ chính xác | 0,5% số đọc + 5 chữ số | ||
| Mức khởi động | 5 Hz đến 20 Hz, ≥5 V | ||
| 20 Hz đến 100 Hz, ≥5 V | |||
| 100 Hz đến 500 Hz, ≥10 V | |||
| Nguồn điện DC | |||
| Phạm vi | 600,0 kVA (phạm vi 600,0 V dc) | ||
| 1500 kVA (phạm vi 1500 V dc) | |||
| Độ phân giải | 0,1 kVA | ||
| 1 kVA | |||
| Độ chính xác | 2% số đọc + 2,0 kVA | ||
| 2% số đọc + 20 kVA | |||
| Điện trở | |||
| Phạm vi | 600,0 Ω | ||
| 6000 Ω | |||
| 60,00 kΩ | |||
| Độ phân giải | 0,1 Ω (≤600,0 Ω) | ||
| 1 Ω (≤6000 Ω) | |||
| 0,01 kΩ (≤60,00 kΩ) | |||
| Độ chính xác | 1% số đọc + 5 chữ số | ||
| Điện dung | |||
| Phạm vi | 100,0 μF | ||
| 1000 μF | |||
| Độ phân giải | 0,1 μF (≤100,0 μF) | ||
| 1 μF (≤1000 μF) | |||
| Độ chính xác | 1% số đọc + 5 chữ số | ||
| Mức kích hoạt kích từ | 5 A | ||
| Cơ khí | |||
| Kích thước (Dài x Rộng x Cao) | 281 mm x 84 mm x 49 mm | ||
| Trọng lượng (có pin) | 520 g | ||
| Độ mở kìm | 34 mm | ||
| Đường kính trong của đầu dò dòng điện dạng mềm | 7,5 mm | ||
| Chiều dài cáp đầu dò dòng điện dạng mềm | |||
| (hướng đến đầu nối điện tử) | 1,8 m | ||
| Môi trường | |||
| Nhiệt độ vận hành | -10°C đến 50°C | ||
| Nhiệt độ bảo quản | -40°C đến 60°C | ||
| Độ ẩm vận hành | Không ngưng tụ (< 10°C) | ||
| ≤90% RH (ở 10°C đến 30°C) | |||
| ≤75% RH (ở 30°C đến 40°C) | |||
| ≤45% RH (ở 40°C đến 50°C) | |||
| Độ cao vận hành | 2000 m | ||
| Độ cao bảo quản | 12 000 m | ||
| Xếp hạng bảo vệ xâm nhập (IP) | IEC 60529: Không vận hành IP54 | ||
| Tính tương thích điện từ (EMC) | |||
| Quốc tế | IEC 61326-1: Môi trường điện từ di động, IEC 61326-2-2 CISPR 11: Nhóm 1, Lớp A | ||
| Nhóm 1: Thiết bị được khởi động có chủ ý và/hoặc sử dụng năng lượng tần số vô tuyến ghép dẫn điện cần thiết cho chức năng bên trong của chính thiết bị. | |||
| Loại A: Thiết bị thích hợp để sử dụng trong tất cả các thiết lập ngoại trừ thiết lập trong nhà và những thiết lập kết nối trực tiếp vào mạng lưới cấp điện điện áp thấp cung cấp điện cho tòa nhà phục vụ cho các mục đích trong nhà. Có thể có khó khăn tiềm ẩn trong việc bảo đảm tính tương thích điện từ ở những môi trường khác do nhiễu loạn truyền tải và bức xạ. | |||
| Chú ý: Thiết bị này không nhằm mục đích để sử dụng trong môi trường khu dân cư và có thể không cung cấp bảo vệ phù hợp để tiếp nhận tín hiệu vô tuyến trong những môi trường như vậy. | |||
| Hàn Quốc (KCC) | Thiết bị hạng A (Thiết bị Giao tiếp và Truyền phát Công nghiệp) | ||
| Loại A: Thiết bị đáp ứng các yêu cầu cho thiết bị sóng điện từ công nghiệp và người bán hoặc người dùng cần chú ý về điều này. Thiết bị này nhằm mục đích sử dụng trong môi trường doanh nghiệp và không được sử dụng trong gia đình. | |||
| Hoa Kỳ (FCC) | 47 CFR 15 phần phụ B. Sản phẩm này được xem là thiết bị miễn thuế theo điều khoản 15.103. | ||
| An toàn | |||
| Thông số chung | IEC 61010-1, Mức ô nhiễm 2 | ||
| Phép đo | IEC 61010-2-032: CAT III 1500 V / CAT IV 600 V | ||
| IEC 61010-2-033: CAT III 1500 V / CAT IV 600 V | |||
| Vô tuyến không dây | |||
| Chứng nhận tần số vô tuyến | FCC ID: T68-FBLE, IC: 6627A-FBLE | ||
| Phạm vi tần số vô tuyến không dây | 2400 MHz đến 2483,5 MHz | ||
| Công suất đầu ra | <100 mW | ||
