- Dải đo nhiệt độ: -40°C đến 260°C (-40°F đến 500°F)
- Độ chính xác: ±1.1°C (2.0°F) trong phạm vi từ 0°C đến 260°C
- Thời gian phản hồi: Khoảng 2 giây
- Điện áp tối đa: 24V AC RMS hoặc 60V DC
- Chiều dài dây cáp: 1 mét (39 inch)
- Chất liệu cáp: Bọc Teflon chịu nhiệt
- Chất liệu đầu nối: Hytrel, chịu nhiệt tối đa 200°C (392°F)
- Loại đầu nối: Miniature thermocouple connector, chân kết nối 0.312 inch
- Nhiệt độ tối đa của hạt: 260°C (500°F)
- Loại cảm biến: Cặp nhiệt điện loại K (Chromel +, Alumel -)
| Type | K special grade |
| Measurement Range | -40 to 500°F (-40 to 260°C) continuous |
| Accuracy (with Respect to NBS Tables for Special Grade) | ±2.0°F (1.1°C) over the range of 32 to 500°F (0 to 260°C) Typically within 2.0°F (1.1°C) of NBS Tables over the range of -40 to 32°F (-40 to 0°C) |
| Output | 77°F (25°C) = 1.00 mV (reference junction at 0°C) |
| Seebeck Coefficient | 77°F (25°C) = 40.50 µV /°C |
| Measurement Time | 2 seconds (for air at room temperature and one atmosphere of pressure moving with a velocity of 65’/sec) |
| Maximum Voltage | 24 V AC rms or 60 V DC maximum for proper safe operation |
| Maximum Temperature of Bead | 500°F (260°C) |
| Cable | Length: 40″ (1 m) Material: Teflon Maximum Temperature: 500°F (260°C) |
| Conductors | Type: K Size: Size: AWG #24 solid Length: 48″ (1219.2 mm) nominal |
| Polarity and Color Coding | Chromel: + yellow Alumel: – red Outer jacket: black |

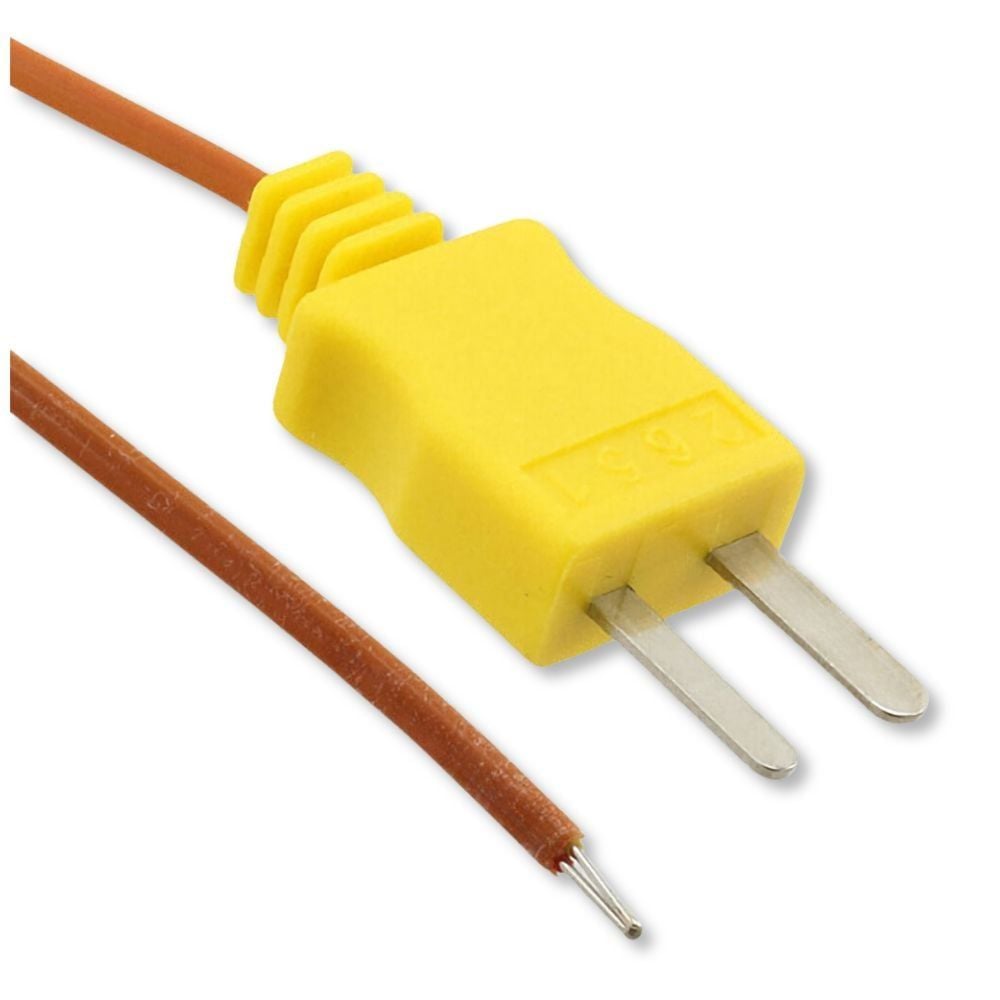

| Connector | Type: yellow mini-thermocouple connector with 0.312″ (7.9 mm) pin spacing Material: Hytrel Maximum Temperature: 392°F (200°C) |
| Protection | Class 3. Relates solely to insulation and grounding properties defined in IEC 348 |
