I. Thông tin chung

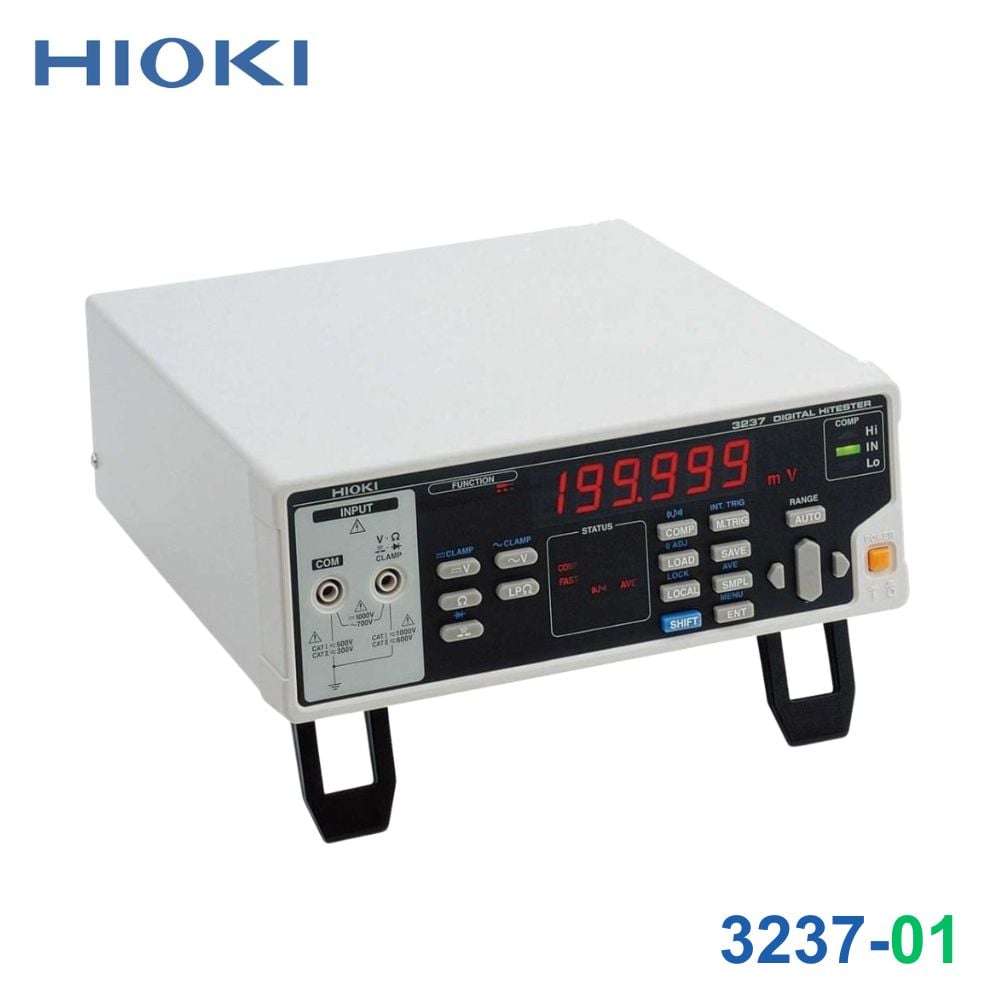

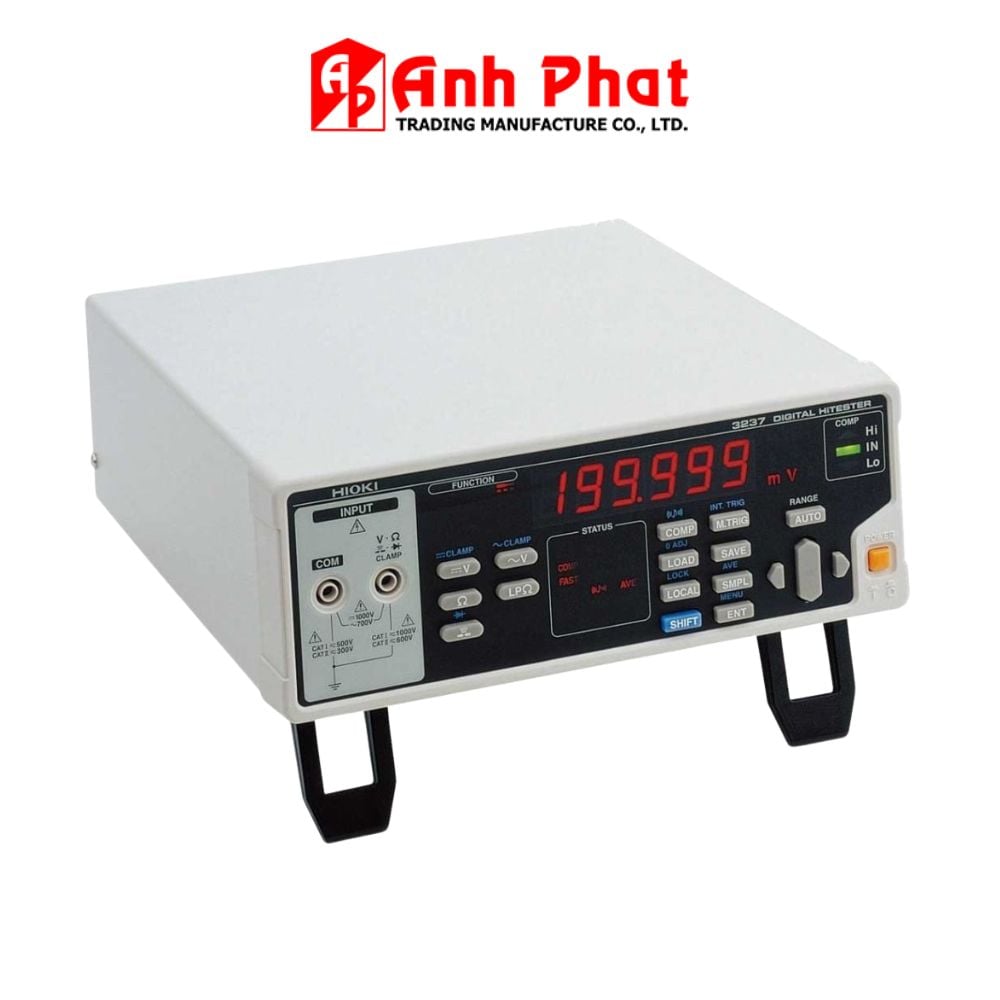

- Loại thiết bị: Đồng hồ vạn năng kỹ thuật số để bàn (Benchtop Digital Multimeter).
- Hãng sản xuất: HIOKI.
- Model: 3237-01 (Phiên bản tích hợp sẵn giao diện GP-IB và RS-232C).
- Xuất xứ: Nhật Bản.
- Màn hình hiển thị: LED, hiển thị 5 1/2 chữ số (tối đa 199.999 count).
- Thời gian bảo hành: 12 tháng.
II. Thông số đo lường chi tiết
- Phạm vi đo điện áp DC (DCV):
- Dải đo: Từ 199.999 mV đến 1000.00 V.
- Độ chính xác cơ bản: ±0.025% rdg. ±2 dgt.
- Phạm vi đo điện áp AC (ACV):
- Dải đo: Từ 1999.99 mV đến 750.00 V.
- Độ chính xác cơ bản: ±0.2% rdg. ±100 dgt.
- Phạm vi đo điện trở (Ω):
- Dải đo: Từ 199.999 Ω đến 100.000 MΩ.
- Độ chính xác cơ bản: ±0.05% rdg. ±2 dgt.
- Kiểm tra Diode: Có tích hợp.
III. Tốc độ lấy mẫu (Sampling Rate)
- Chế độ Fast (Nhanh): 300 lần/giây (khoảng 3.3 ms/mẫu).
- Chế độ Medium (Vừa): 8 đến 9 lần/giây.
- Chế độ Slow (Chậm): 1 lần/giây.
IV. Tính năng và Chức năng chuyên dụng
- Chức năng so sánh (Comparator Function):
- Cho phép thiết lập ngưỡng giới hạn trên/dưới.
- Đánh giá Đạt/Không đạt (Pass/Fail) tốc độ cao (3.3 ms).
- Cảnh báo qua đèn LED, tiếng bíp hoặc xuất tín hiệu qua cổng điều khiển I/O bên ngoài.
- Chức năng lưu/tải cài đặt (Save/Load Function): Cho phép lưu trữ và gọi lại tối đa 30 điều kiện cài đặt cấu hình khác nhau (dải đo, ngưỡng so sánh,...).
- Giao diện truyền thông & Điều khiển:
- GP-IB (IEEE-488): Giao diện chuyên dụng hỗ trợ kết nối hệ thống tự động hóa.
- RS-232C: Cổng kết nối máy tính truyền thống và hỗ trợ xuất dữ liệu ra máy in.
- External Control I/O: Cổng vào/ra điều khiển bên ngoài (open-collector output), kết nối trực tiếp với PLC hoặc hệ thống điều khiển sản xuất.
V. Thông số nguồn điện và Kích thước vật lý
- Nguồn cấp: AC 100 V / 120 V / 220 V / 240 V (Tự chọn cấu hình tương thích hệ thống điện lưới), tần số 50/60 Hz.
- Kích thước sản phẩm: 215 mm (Rộng) x 80 mm (Cao) x 265 mm (Sâu).
- Khối lượng: 2.6 kg.
VI. Phụ kiện đi kèm cấu hình tiêu chuẩn
- 01 x Máy chính Hioki 3237-01.
- 01 x Que đo tiêu chuẩn (Test Lead L9170-10).
- 01 x Dây nguồn AC.
- 01 x Cầu chì dự phòng cho mỗi loại (Spare fuse each).
- 01 x Sách hướng dẫn sử dụng.
