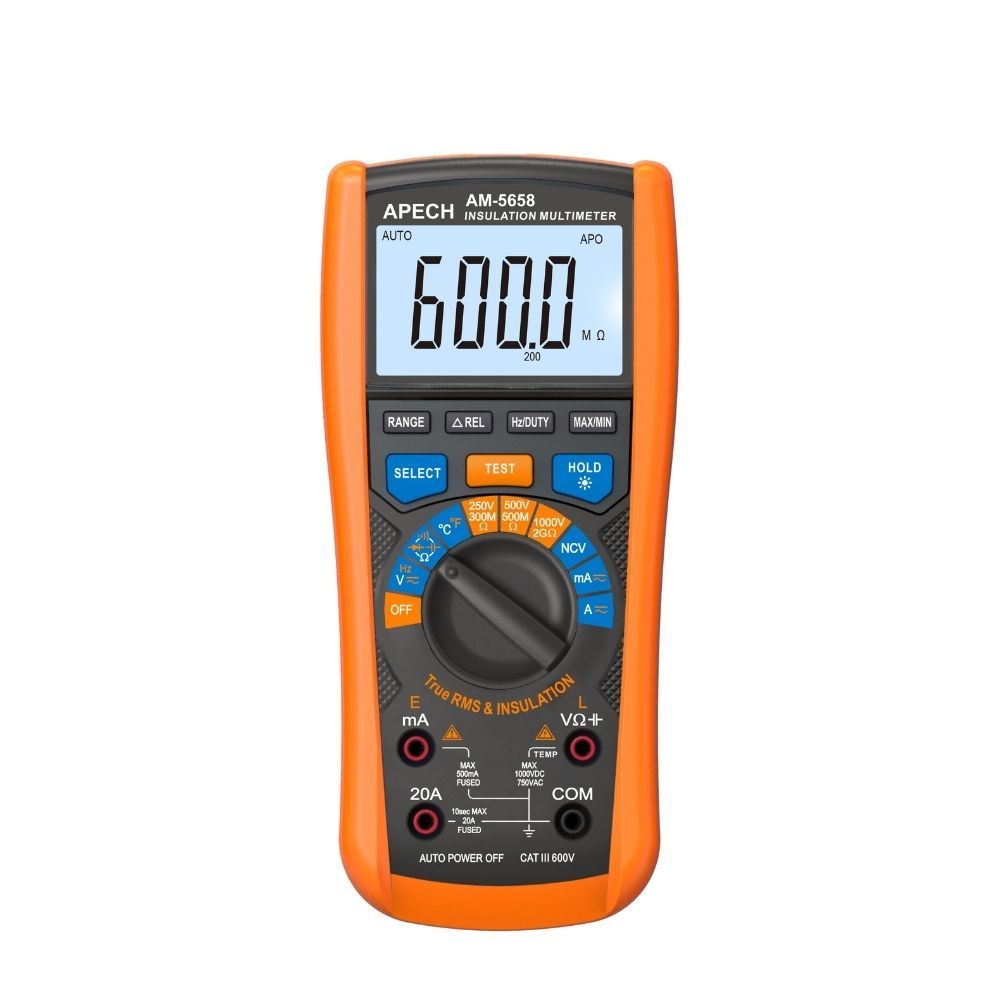

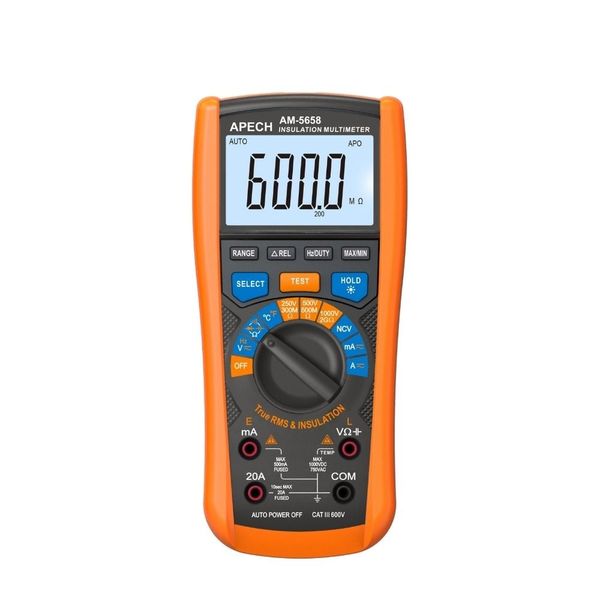

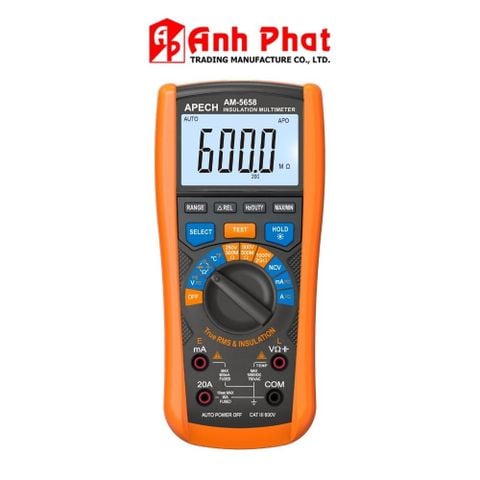

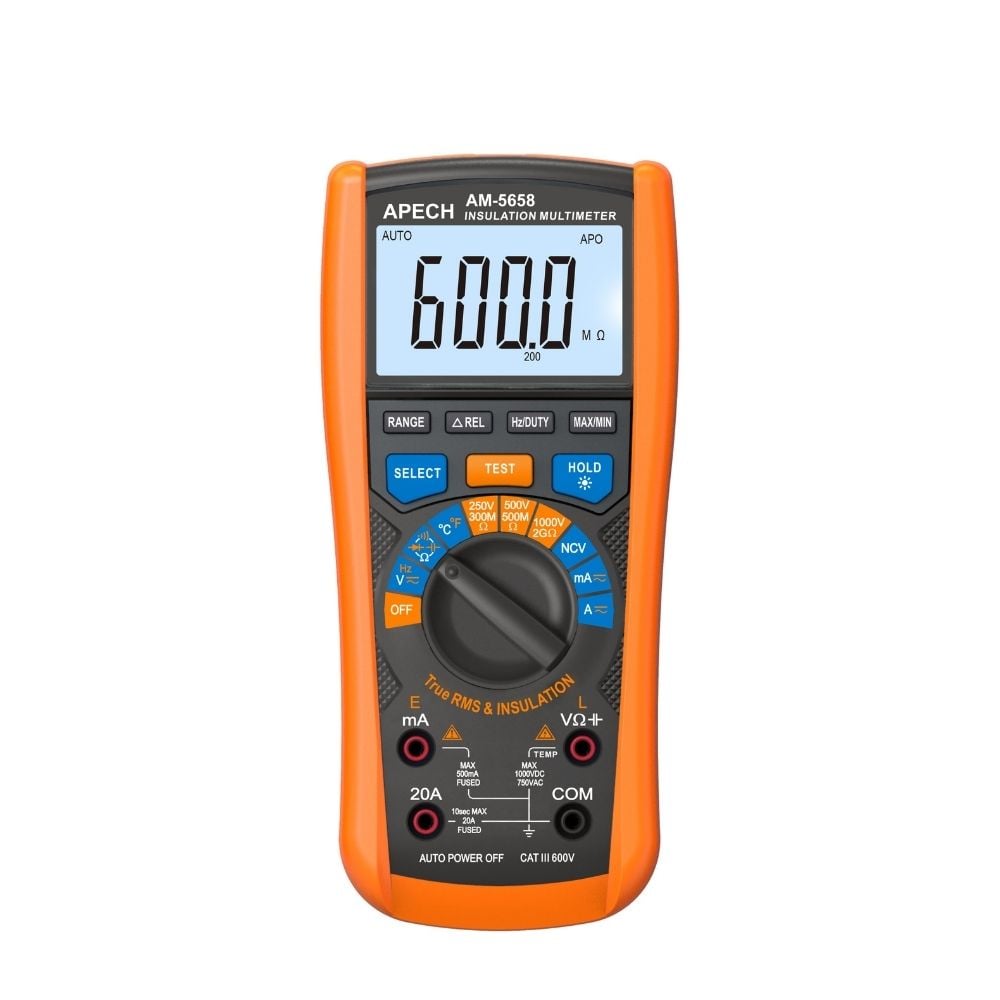

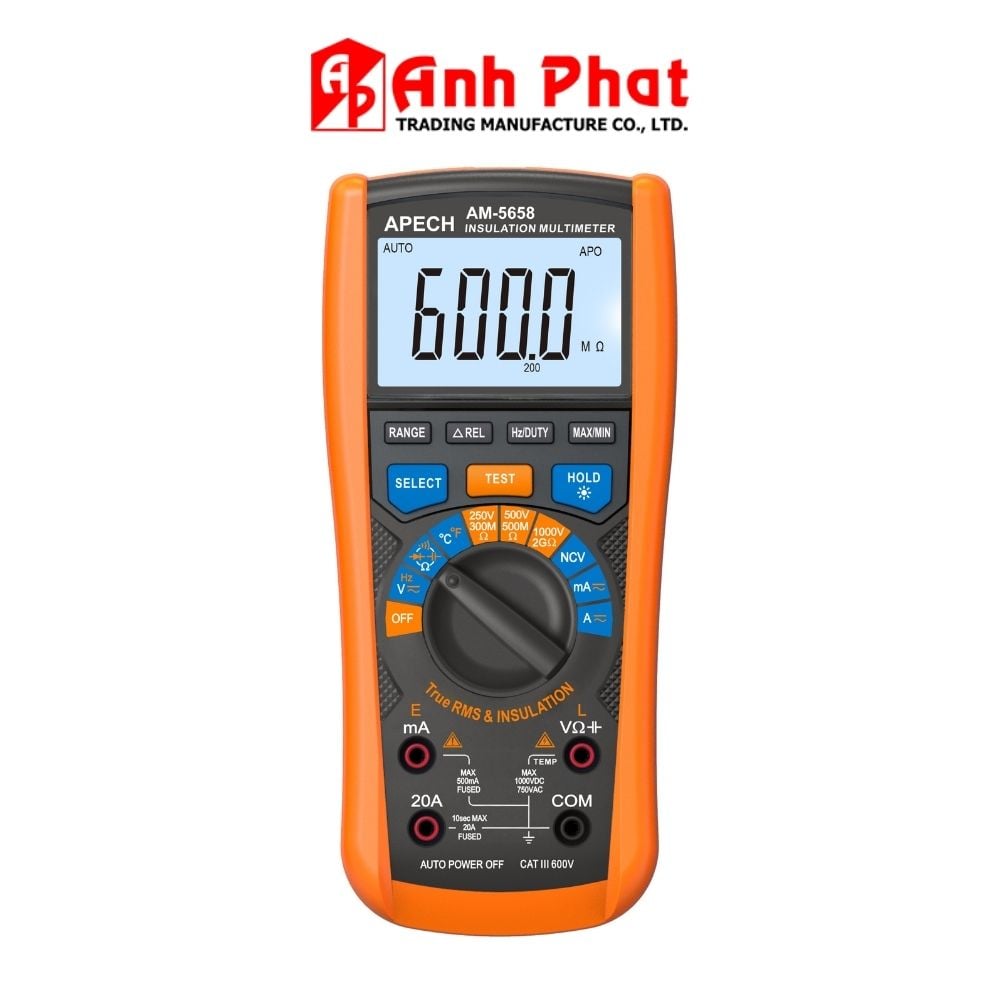

1. Thông tin chung đồng hồ vạn năng đo điện trở cách điện APECH AM-5658
- Tên sản phẩm: Đồng hồ vạn năng đo điện trở cách điện (Insulation Multimeter).
- Mã sản phẩm (Model): AM-5658.
- Thương hiệu: APECH.
- Màn hình hiển thị: Hiển thị số lên đến 6000 đơn vị (digits).
- Kích thước màn hình LCD: 65 x 40 mm.
2. Các tính năng và đặc điểm nổi bật
- Đo giá trị thực (True RMS): Có tích hợp.
- Phát hiện điện áp không tiếp xúc (NCV): Có.
- Chức năng hiển thị: Giữ dữ liệu (Data hold) , đèn nền màn hình (Backlight) , đèn pin chiếu sáng (Torch lighting).
- Chức năng Max/Min: Hiển thị giá trị lớn nhất (MAX), nhỏ nhất (MIN) và giá trị chênh lệch giữa Max và Min.
- Tự động tắt nguồn (Auto Power Off): Khoảng 15 phút không hoạt động.
- Cảnh báo: Chỉ báo pin yếu (dưới 7.6V) và các chức năng báo động.
- Cấp độ an toàn: CAT III 600V.
3. Phạm vi ứng dụng
- Sản phẩm phù hợp cho:
- Sửa chữa xe năng lượng mới.
- Kiểm tra cáp động cơ, thiết bị cơ điện, thiết bị viễn thông.
- Lắp đặt cơ sở điện và nghiệm thu dự án.
4. Thông số kỹ thuật chi tiết
- Dưới đây là các thông số về dải đo và độ chính xác:
- Điện áp DC (DCV):
- Dải đo: 600mV / 6V / 60V / 600V / 1000V.
- Độ chính xác: ±(0.5% + 5).
- Điện áp AC (ACV):
- Dải đo: 6V / 60V / 600V / 750V.
- Độ chính xác: ±(0.8% + 10).
- Dòng điện DC (DCA):
- Dải đo: 6mA / 60mA / 600mA / 6A / 20A.
- Độ chính xác: ±(1.0% + 5).
- Dòng điện AC (ACA):
- Dải đo: 6mA / 60mA / 600mA / 6A / 20A.
- Độ chính xác: ±(1.5% + 10).
- Điện trở (Resistance):
- Dải đo: 600Ω / 6kΩ / 60kΩ / 600kΩ / 6MΩ / 60MΩ.
- Độ chính xác: ±(0.8% + 2).
- Điện dung (Capacitance):
- Dải đo: 60nF / 600nF / 6µF / 60µF / 600µF / 6mF / 60mF.
- Độ chính xác: ±(2.5% + 5).
- Tần số (Frequency):
- Dải đo (@ dải ACV): 10Hz / 100Hz / 1kHz / 10kHz / 100kHz / 50kHz.
- Độ chính xác: ±(1.0% + 3).
- Điện trở cách điện (Insulation):
- Dải đo: 300MΩ (ở 250V), 500MΩ (ở 500V), 2GΩ (ở 1000V).
- Độ chính xác: ±(4.0% + 2).
- Nhiệt độ (Temperature):
- Dải đo: -40°C ~ 1000°C (-40°F ~ 1832°F).
- Độ chính xác: ±(1.0% + 5).
5. Các thông số vận hành khác
- Trở kháng đầu vào: 10MΩ.
- Tốc độ lấy mẫu: 3 lần/giây.
- Đáp ứng tần số AC: 40Hz – 2kHz.
- Chế độ vận hành: Tự động hoặc thủ công (Manual or auto range).
- Kiểm tra Diode: Có.
- Kiểm tra thông mạch: Có âm báo khi điện trở nhỏ hơn 500 (đơn vị Ω).
- Nguồn điện: 6 pin AA 1.5V.
- Tiêu thụ điện năng: Dòng tĩnh khoảng 6mA.
6. Phụ kiện đi kèm
- 1 cặp que đo TL98A (Test leads).
- 1 cặp đầu kẹp cá sấu TL1358 (Alligator clip test leads).
- 1 cặp đầu dò nhiệt độ TP01 (Temperature probes).
- 6 viên pin AA 1.5V.
- 1 sách hướng dẫn sử dụng tiếng Anh.
- 1 túi xách (Handbag).
- 1 hộp đựng (Color box).
