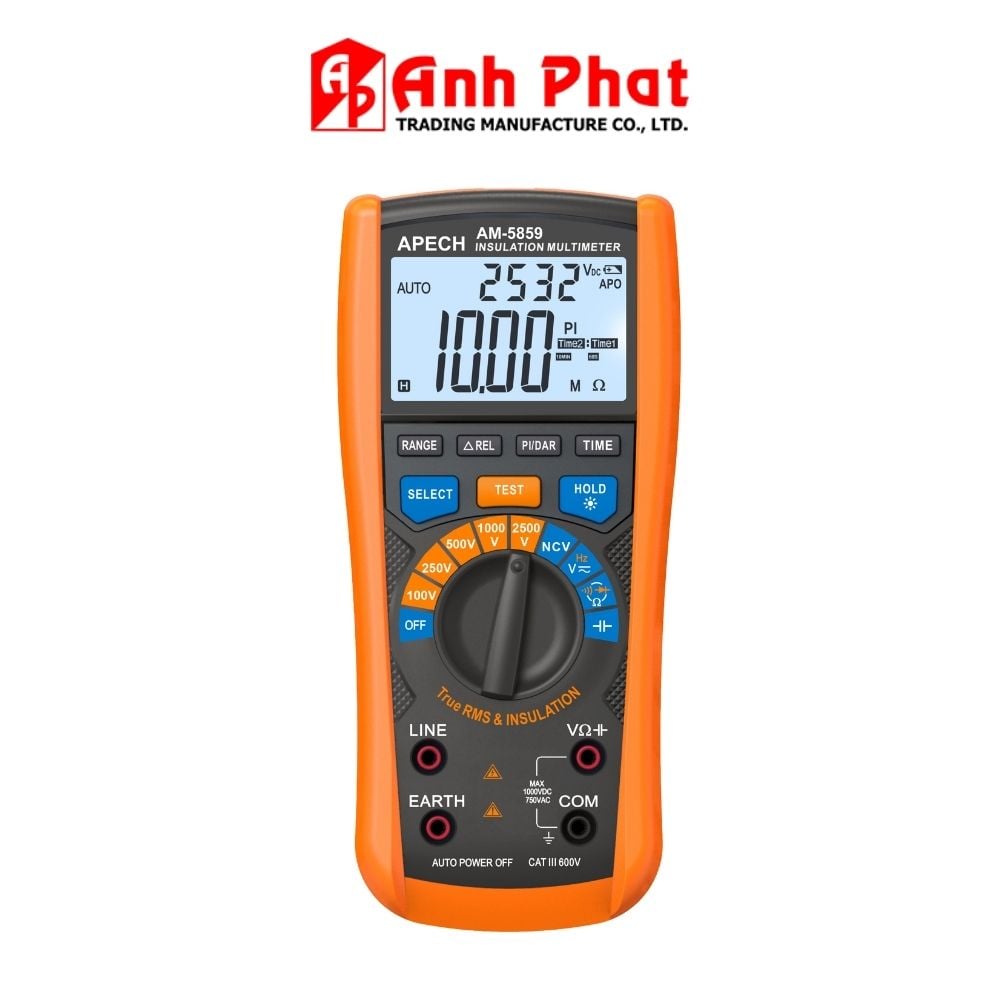

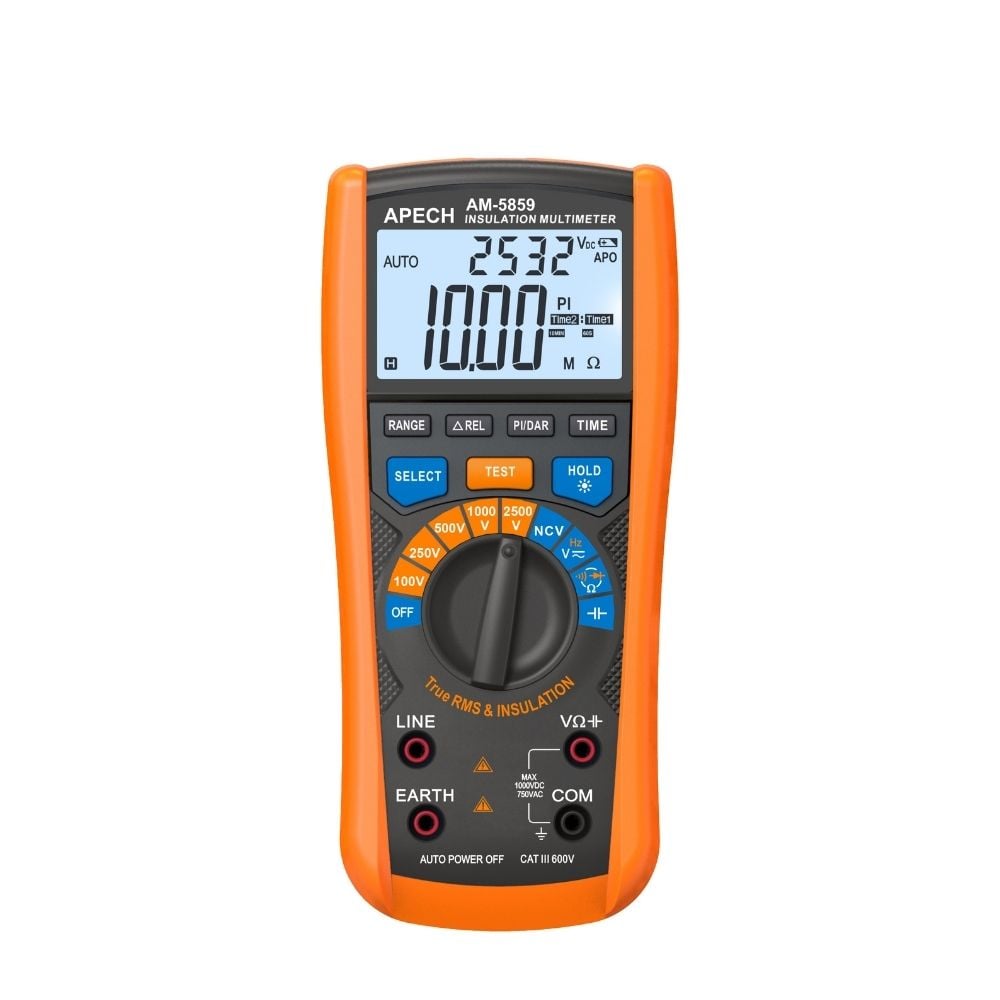

1. Thông tin chung đồng hồ vạn năng đo điện trở cách điện APECH AM-5859
- Tên sản phẩm: Đồng hồ vạn năng đo điện trở cách điện (Insulation Multimeter).
- Thương hiệu: APECH.
- Model: AM-5859.
- Loại thiết bị: Thiết bị đo tích hợp 2 trong 1: vừa là máy đo điện trở cách điện (Megaohm), vừa là đồng hồ vạn năng kỹ thuật số.
2. Đặc điểm và Tính năng nổi bật
- Công nghệ đo lường:
- Tích hợp đo True RMS (Giá trị hiệu dụng thực).
- Chức năng NCV (Non-Contact Voltage): Kiểm tra điện áp không tiếp xúc.
- Chức năng REL: Đo giá trị tương đối.
- Chức năng đo cách điện chuyên sâu:
- Tùy chọn thời gian đo.
- Tính năng PI: Chỉ số phân cực (Polarization Index).
- Tính năng DAR: Tỷ lệ hấp thụ điện môi (Dielectric Absorption Ratio).
- Hiển thị và Giao diện:
- Màn hình LCD kích thước lớn (65 x 40 mm).
- Hiển thị tối đa: 6000 đơn vị (counts).
- Đèn nền màn hình (Backlight display) hỗ trợ làm việc nơi thiếu sáng.
- Tiện ích khác:
- Giữ dữ liệu (Data hold).
- Tự động tắt nguồn (Auto power off) sau khoảng 15 phút không hoạt động.
- Cảnh báo pin yếu (Low battery indication) khi điện áp dưới 7.6V.
- Kiểm tra Diode và kiểm tra thông mạch (Continuity tests).
3. Phạm vi ứng dụng
Thiết bị được ứng dụng rộng rãi trong các lĩnh vực:
- Sửa chữa xe năng lượng mới (New energy vehicle repair).
- Kiểm tra cáp động cơ (Motor cables).
- Bảo trì thiết bị cơ điện (Mechanical and electrical equipment).
- Thiết bị viễn thông (Telecommunication equipment).
- Lắp đặt và nghiệm thu dự án điện (Power facility installation and project acceptance).
4. Thông số kỹ thuật đo lường
Chức năng đo điện trở cách điện (Insulation Resistance):
- Điện áp thử: 100V, 250V, 500V, 1000V, 2500V.
- Dải đo và Độ chính xác:
- 2 GΩ / 100V: ±(3.0% + 5).
- 5 GΩ / 250V: ±(3.0% + 5).
- 10 GΩ / 500V: ±(3.0% + 5).
- 20 GΩ / 1000V: ±(3.0% + 5).
- 50 GΩ / 2500V: ±(5.0% + 5).
Chức năng đồng hồ vạn năng (Multimeter Functions):
- Điện áp DC (DC Voltage):
- Dải đo: 6V / 60V / 600V / 1000V.
- Độ chính xác: ±(0.4% + 1).
- Điện áp AC (AC Voltage):
- Dải đo: 6V / 60V / 750V.
- Độ chính xác: ±(0.5% + 2).
- Dải tần số đáp ứng AC: 40Hz ~ 1kHz.
- Điện trở (Resistance):
- Dải đo: 600 Ω / 600 kΩ / 6 MΩ / 60 MΩ.
- Độ chính xác: ±(2.0% + 5).
- Điện dung (Capacitance):
- Dải đo: 1nF / 10nF / 100nF / 1μF / 10μF / 100μF / 1mF / 10mF / 100mF.
- Độ chính xác: ±(2.0% + 5).
- Tần số (Frequency):
- Dải đo: 10Hz / 100Hz / 1kHz / 20kHz / 200kHz.
- Độ chính xác: ±1.0%.
5. Thông số vận hành và Vật lý
- Phương thức hoạt động: Tự động chọn dải hoặc chỉnh tay (Manual/Auto range).
- Tốc độ lấy mẫu: 2 lần/giây.
- Nguồn điện: 9V (Sử dụng 6 pin AA 1.5V).
- Tiêu thụ điện năng:
- Tối đa: 5W (khi đo cách điện).
- Chế độ chờ: dưới 100uW.
- Cấp độ an toàn: CAT III 600V. (Bảo vệ an toàn điện áp đến 600V trong môi trường công nghiệp).
6. Phụ kiện bao gồm
- 1 cặp que đo TL98A (test leads).
- 6 pin AA 1.5V.
- 1 sách hướng dẫn sử dụng tiếng Anh (English manual).
- 1 túi xách đựng máy (handbag).
- 1 hộp giấy màu (color box).
