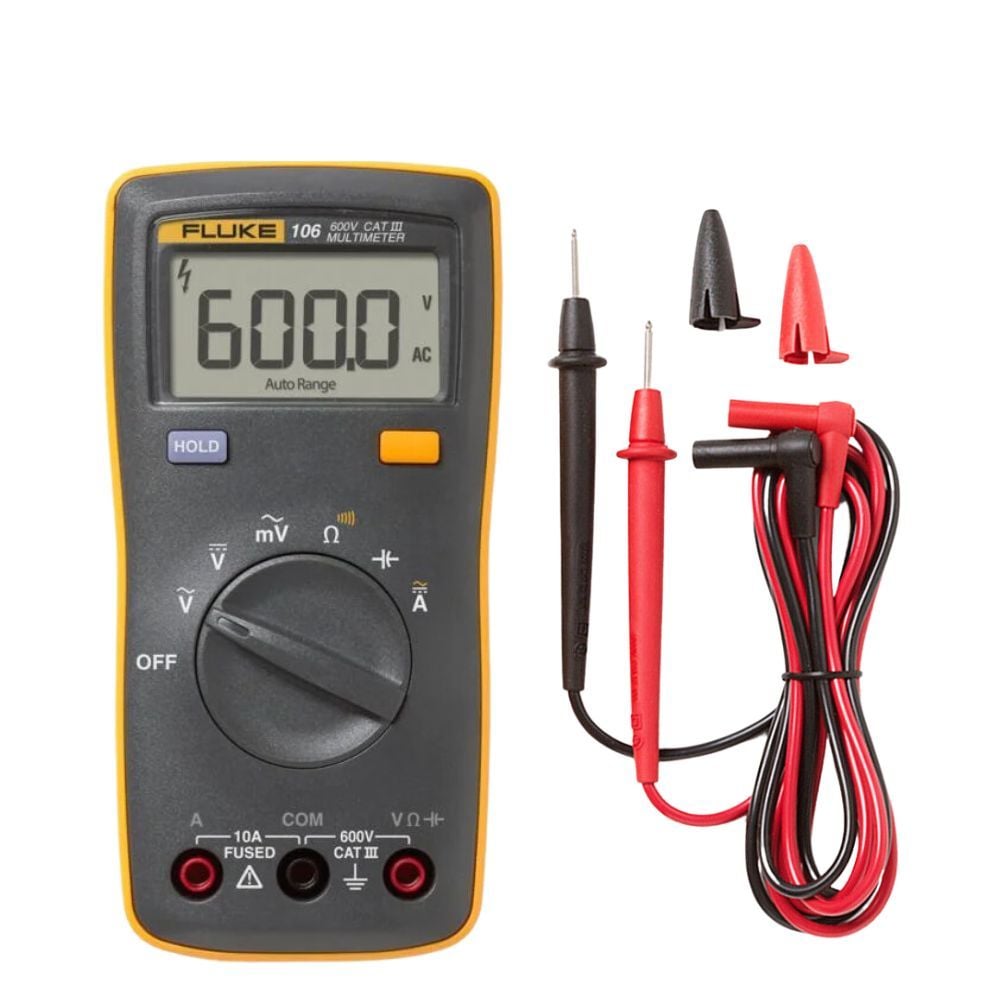

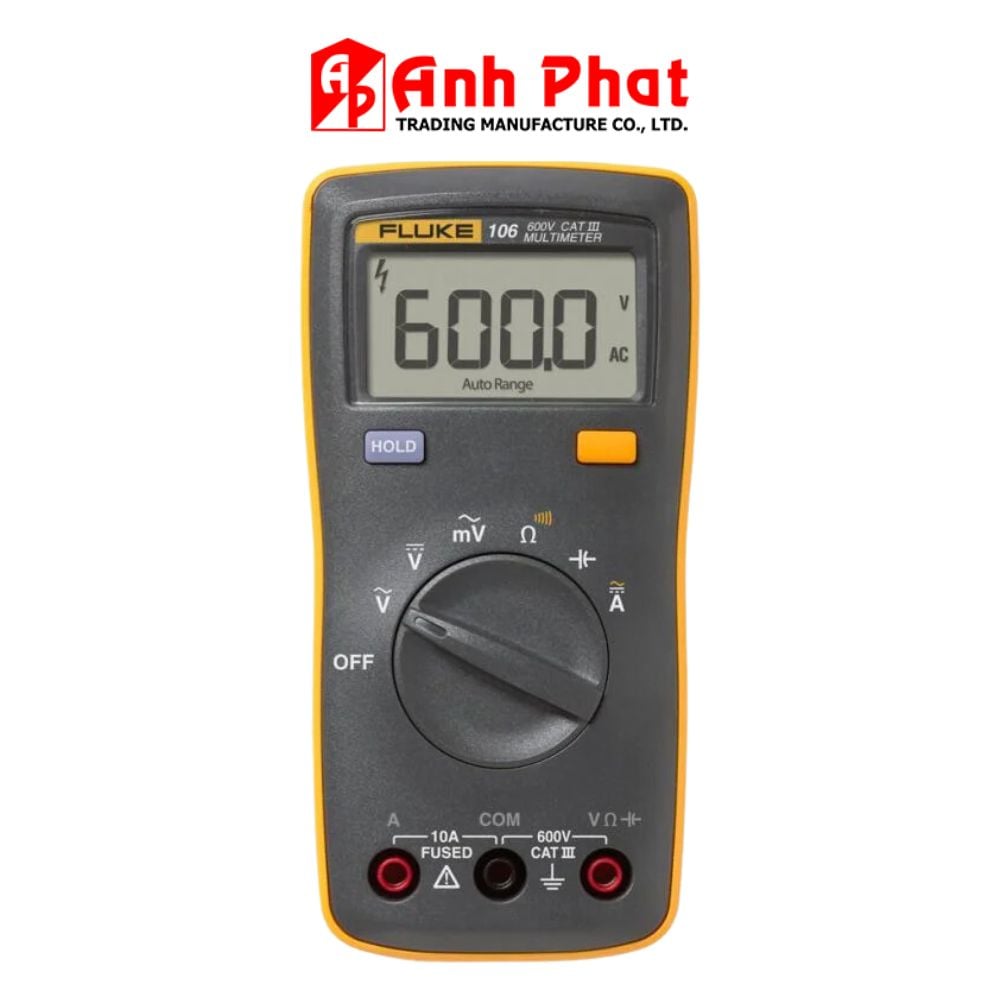

Dưới đây là các thông số kỹ thuật chi tiết của đồng hồ vạn năng kỹ thuật số Fluke 106:
- Điện áp AC: Đo lường từ 6,000 V đến 600,0 V, độ chính xác ±1,0% + 3.
- Điện áp DC: Đo từ 6,000 V đến 600,0 V, độ chính xác ±0,5% + 3.
- Điện trở (Ohms): Đo từ 400,0 Ω đến 40,00 MΩ với độ chính xác ±0,5% + 2.
- Dòng điện AC/DC: Lên tới 10 A, độ chính xác ±1,5% + 3.
- Điện dung: Từ 50,00 nF đến 1000 μF.
- Loại pin: 2 pin AAA, tuổi thọ pin lên đến 200 giờ.
- Kích thước: 142 mm x 69 mm x 28 mm.
- Trọng lượng: 200 g.
- Mức bảo vệ: IP40, IEC 61010-1: 600 V CAT III, Độ ô nhiễm 2.
Tính chính xác được chỉ định cho 1 năm sau khi hiệu chỉnh, tại nhiệt độ vận hành 18 C đến 28 C, độ ẩm tương đối tại 0 % đến 75 %. Thông số kỹ thuật về tính chính xác có dạng ±([% kết quả đo] + [Số lượng chữ số có nghĩa tối thiểu])
| Thông số kỹ thuật về độ chính xác | ||||
| Chức năng | Dải đo | Độ phân giải | Độ chính xác | |
| AC Volts1 | 6,000 V 60,00 V 600,0 V | 0,001 V 0,01 V 0,1 V | 1,0 % + 3 | |
| Volt DC | 6,000 V 60,00 V 600,0 V | 0,001 V 0,01 V 0,1 V | 0,5 % + 3 | |
| Millivolt AC | 600.0 mV | 0,1 mV | 3,0 % + 3 | |
| Điện trở (Ohms) | 400,0 Ω 4,000 kΩ 40,00 kΩ 400,0 kΩ 4,000 MΩ 40,00 MΩ | 0,1 Ω 0,001 kΩ 0,01 kΩ 0,1 kΩ 0,001 MΩ 0,01 MΩ | 0.,5% + 3 0,5 % + 2 0,5 % + 2 0,5 % + 2 0,5 % + 2 1,5% + 3 | |
| Điện dung2 | 50,00 nF 500,0 nF 5,000 μF 50,00 μF 500,0 μF 1000 μF | 0,01 nF 0,1 nF 0,001 μF 0,01 μF 0,1 μF 1 μF | 2 % + 5 2 % + 5 5 % + 5 5 % + 5 5 % + 5 5 % + 5 | |
| Tần số3 Hz (10 Hz – 100 kHz) | 50,00 Hz 500,0 Hz 5,000 kHz 50,00 kHz 100,0 kHz | 0,01 Hz 0,1 Hz 0,001 kHz 0,01 kHz 0,1 kHz | Không áp dụng | |
| Chu trình làm việc3 | 1 % đến 99 % | 0.10% | Không áp dụng | |
| Dòng AC (40 Hz đến 200 Hz) | 4,000 A 10,00 A | 0,001 A 0,01 A | 1,5 % + 3 | |
| Dòng điện DC | 4,000 A 10,00 A | 0,001 A 0,01 A | 1,5 % + 3 | |
| ||||
| Chức năng | Bảo vệ quá tải | Trở kháng đầu vào (Danh định) | Tỷ số triệt kiểu chung | Triệt nhiễu ở chế độ trung bình Tỷ số |
| Volt AC | 600 V1 | >10 MΩ <100 pF2 | >60 dB tại dc, 50 Hz hoặc 60 Hz | − |
| Millivolt AC | 600 mV | >1M, <100 pF | >80 dB ở 50 Hz hoặc 60 Hz | − |
| Volt DC | 600 V1 | >10 MΩ <100 pF | >100 dB tại dc, 50 Hz hoặc 60 Hz | >60 dB ở 50 Hz hoặc 60 Hz |
| ||||
| Thông số kỹ thuật chung | ||||
| Điện áp tối đa giữa cực bất kỳ và Nối đất | 600 V | |||
| Màn hình (LCD) | 6000 số đếm, cập nhật 3/giây | |||
| Loại pin | 2 pin AAA, NEDA 24A, IEC LR03 | |||
| Thời lượng pin | Tối thiểu 200 giờ | |||
| Nhiệt độ | ||||
| Vận hành | 0 °C đến 40 °C | |||
| Bảo quản | -30 °C đến 60 °C | |||
| Độ ẩm tương đối | ||||
| Độ ẩm hoạt động | Không ngưng tụ khi <10°C ≤90 % ở 10 °C đến 30 °C; ≤75 % ở 30 °C đến 40 °C | |||
| Độ ẩm vận hành, dải 40 MΩ | ≤80 % ở 10 °C đến 30 °C; ≤70 % ở 30 °C đến 40 °C | |||
| Độ cao | ||||
| Vận hành | 2000 m | |||
| Bảo quản | 12.000 m | |||
| Hệ số nhiệt độ | 0,1 X (độ chính xác quy định) /°C (<18 °C hoặc >28 °C) | |||
| Bảo vệ cầu chì cho đầu vào dòng | 11A, 1000V Cầu chì nhanh,chỉ áp dụng chi tiết do Fluke quy định
| |||
| Kích thước (CxRxD) | 142 mm x 69 mm x 28mm | |||
| Trọng lượng | 200 g | |||
| Định mức IP | IEC 60529: IP 40 | |||
| An toàn | IEC 61010-1: 600 V CAT III, Độ ô nhiễm 2 | |||
| Môi trường điện từ | IEC 61326-1: Di động | |||
| Tính tương hợp điện từ | Chỉ áp dụng cho Hàn Quốc Thiết bị cấp A (Thiết bị Thông tin và truyền phát công nghiệp)1 | |||
| ||||
