1. Thông tin chung & Xuất xứ
- Hãng sản xuất: HIOKI
- Model: DT4224
- Xuất xứ: Nhật Bản (Japan)
- Bảo hành: 12 tháng
- Tiêu chuẩn an toàn: CAT IV 300 V, CAT III 600 V
- Độ bền thiết kế: Khả năng chịu va đập tốt khi rơi từ độ cao 1 m
- Độ chính xác đảm bảo: Trong vòng 1 năm (sau hiệu chỉnh bởi Hioki)
2. Thông số đo lường chi tiết
- Đo điện áp DC (DCV):
- Dải đo: 600.0 mV đến 600.0 V (4 thang đo)
- Độ chính xác tiêu chuẩn: ±0.5% rdg. ±5 dgt.
- Đo điện áp AC (ACV - True RMS):
- Dải đo: 6.000 V đến 600.0 V (3 thang đo)
- Dải tần số: 40 Hz – 1 kHz
- Độ chính xác tiêu chuẩn: ±1.0% rdg. ±3 dgt (hoặc ±2.0% rdg. ±3 dgt tùy dải tần)
- Đo điện trở (Resistance):
- Dải đo: 600.0 Ω đến 60.00 MΩ (6 thang đo)
- Độ chính xác: ±0.9% rdg. ±5 dgt.
- Đo điện dung (Capacitance):
- Dải đo: 1.000 μF đến 10.00 mF (5 thang đo)
- Độ chính xác: ±1.9% rdg. ±5 dgt.
- Đo tần số (Frequency):
- Dải đo: 99.99 Hz (từ 5 Hz trở lên) đến 9.999 kHz (3 thang đo)
- Độ chính xác: ±0.1% rdg. ±2 dgt.
- Kiểm tra thông mạch (Continuity):
- Ngưỡng phát tín hiệu còi [ON]: Phát âm thanh khi ≤ 25 Ω
- Ngưỡng tắt tín hiệu còi [OFF]: Ngắt âm thanh khi ≥ 245 Ω
- Thời gian phản hồi: 0.5 ms
- Kiểm tra Diode:
- Điện áp hở mạch: ≤ 2.5 V
- Dòng điện kiểm tra: ≤ 0.5 mA
- Hạn mức điện áp chuyển tiếp: 0.15 V tới 1.5 V
3. Hiển thị & Vận hành
- Màn hình: LCD, hỗ trợ đèn nền chiếu sáng rõ ràng.
- Khả năng hiển thị: Hiển thị đồng thời 2 giá trị đo, tối đa 6000 chữ số (digits), có tích hợp biểu đồ cột (vạch chia thang đo).
- Tốc độ cập nhật số liệu:
- Đo thông thường: 5 lần/giây
- Đo điện dung: Từ 0.05 đến 5 lần/giây (phụ thuộc vào giá trị đo)
- Đo tần số: 1 đến 2 lần/giây
- Nguồn cấp: Sử dụng pin Alkaline LR03 (AAA). Thời gian hoạt động liên tục lên đến 35 giờ (khi tắt đèn nền).
- Nhiệt độ vận hành rộng: Từ -10°C (14°F) đến 65°C (149°F).
4. Chức năng và Tính năng nổi bật
- Chức năng chống ngắn mạch / nhảy áp: Cơ chế phòng ngừa nhảy cầu dao điện (Circuit Breaker) hoặc tránh tai nạn cháy nổ do người dùng đặt nhầm thang đo hoặc đưa đầu vào sai dòng điện.
- Bộ lọc thông thấp (Low-pass filter): Giúp cắt và lọc các nhiễu ở tần số cao, lý tưởng khi đo đạc trong các mạch có biến tần.
- Chức năng lưu trữ dữ liệu: Giữ giá trị hiển thị (Hold), tự động lưu trữ (Auto-store).
- Thiết kế tiện lợi: Thân máy nhỏ gọn, mặt sau thiết kế thông minh để quấn dây đo gọn gàng xung quanh máy.
5. Thông số vật lý & Phụ kiện
- Kích thước: 72 mm (Rộng) × 149 mm (Cao) × 38 mm (Sâu)
- Khối lượng: 190 g
- Phụ kiện đi kèm bao gồm:

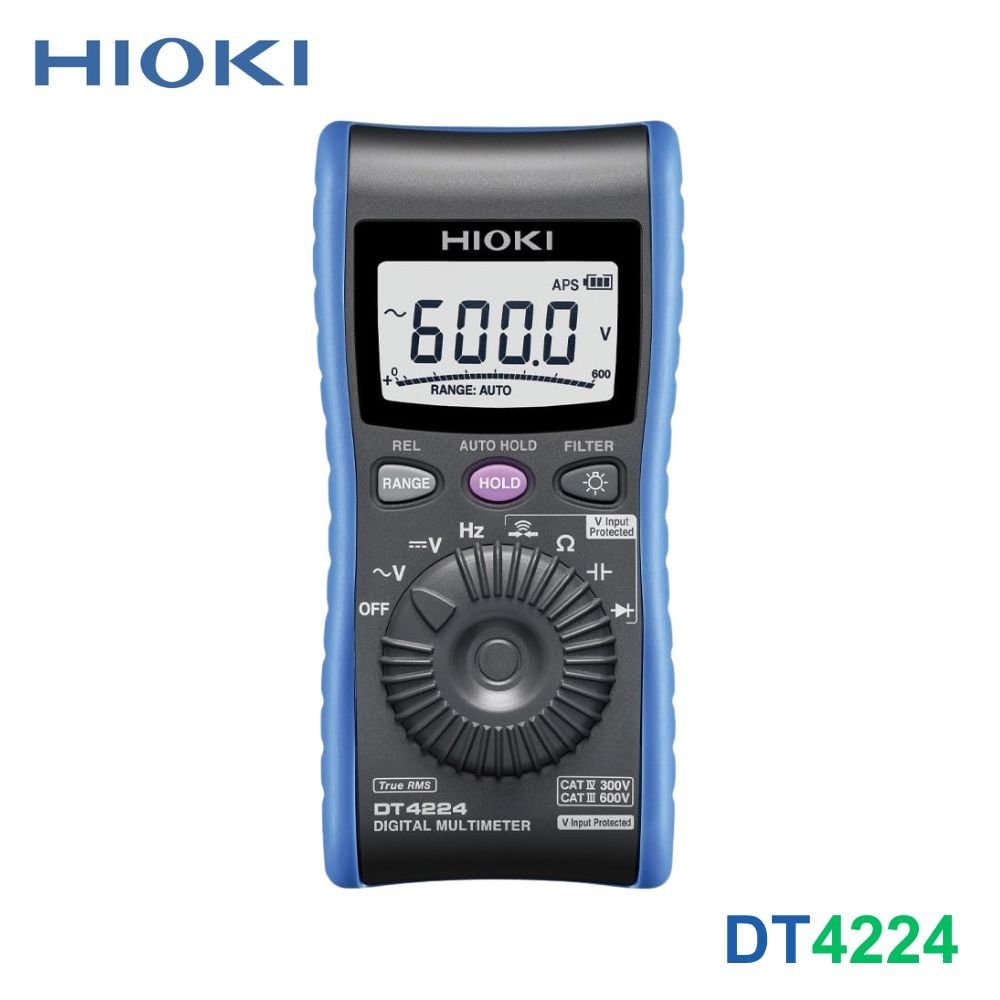

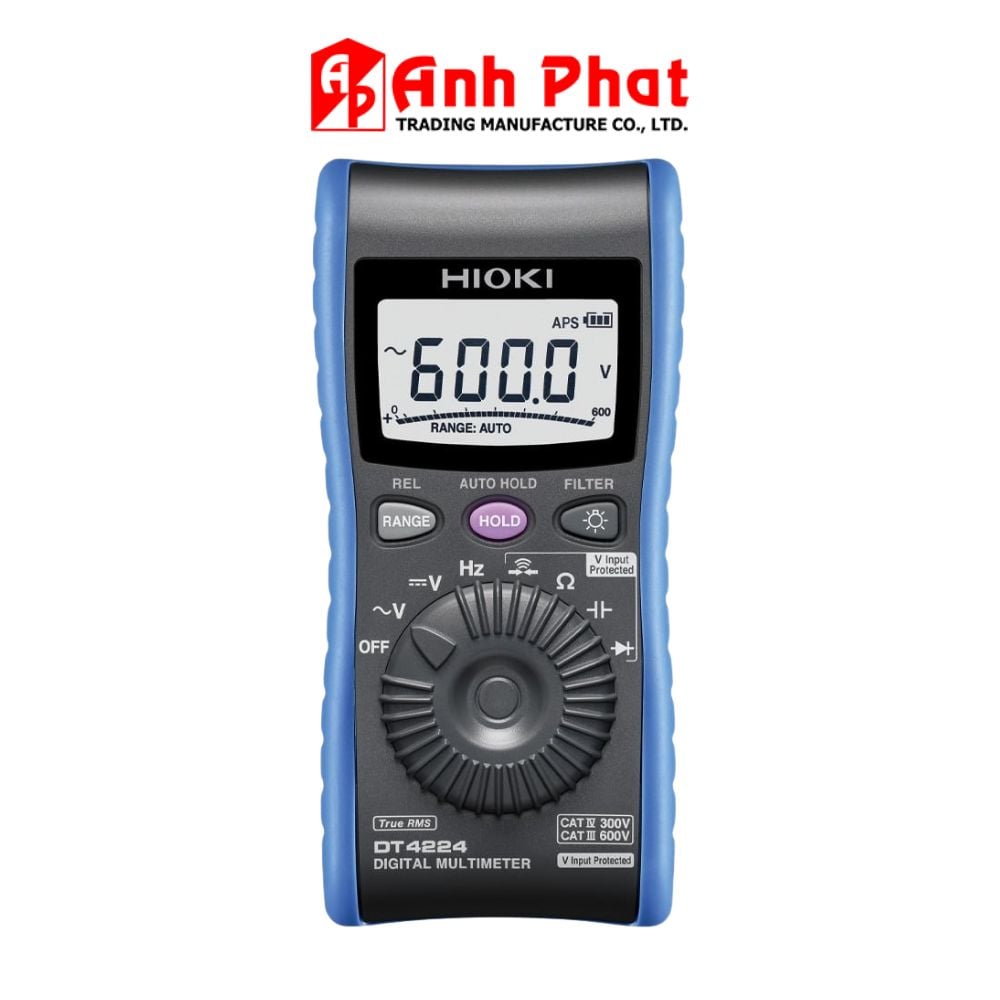

- Máy chính HIOKI DT4224 × 1
- Dây đo / Đầu dò (Model DT4911) × 1
- Vỏ bảo vệ / Bao da (Holster) × 1
- Pin Alkaline LR03 × 1 bộ
- Hướng dẫn sử dụng × 1
