Phiên bản Combo HIOKI DT4261 KIT này bao gồm Ampe kìm HIOKI DT4261 và Bộ truyền tín hiệu không dây Hioki Z3210 (Wireless Adapter Z3210), cho phép kết nối Bluetooth để truyền dữ liệu trực tiếp lên điện thoại hoặc máy tính thông qua ứng dụng GENNECT Cross.
Thông Tin Chung
- Tên sản phẩm: Đồng hồ vạn năng Hioki DT4261 KIT (Bao gồm máy chính DT4261 và đầu nối không dây Wireless Adapter Z3210).
- Hãng sản xuất: HIOKI.
- Xuất xứ: Nhật Bản (Japan).
- Thời gian bảo hành: 12 tháng (1 năm).
- Tiêu chuẩn an toàn: CAT IV 600 V, CAT III 1000 V.
- Tiêu chuẩn bảo vệ: IP54 (Chống nước và chống bụi tuyệt vời).
- Thời gian đảm bảo độ chính xác: 1 năm (sau hiệu chỉnh thực hiện bởi Hioki).
Thông Số Kỹ Thuật Đo Lường Chi Tiết
(Độ chính xác cơ bản áp dụng trong dải tần số 40 Hz – 500 Hz đối với các thang đo AC, hiển thị theo True RMS, hệ số đỉnh ≤ 3)
1. Điện áp DC (DC Voltage)
- Dải đo: 600.0 mV đến 1000 V (5 thang đo).
- Độ chính xác cơ bản: ±0.15% rdg. ±2 dgt.
2. Điện áp AC (AC Voltage)
- Dải đo: 6.000 V đến 1000 V (4 thang đo).
- Dải tần số: 40 Hz đến 1 kHz.
- Độ chính xác cơ bản: ±0.9% rdg. ±3 dgt.
3. Điện áp AC+DC (AC+DC Voltage)
- Dải đo: 6.000 V đến 1000 V (4 thang đo).
- Dải tần số: DC, 40 Hz đến 1 kHz.
- Độ chính xác cơ bản: ±1.0% rdg. ±13 dgt.
4. Điện áp trở kháng thấp (LoZ V)
- Chức năng: Tự động loại bỏ điện áp ma (Ghost voltage).
- Dải đo: 600.0 V (1 thang đo).
- Dải tần số: DC, 40 Hz đến 1 kHz.
- Độ chính xác cơ bản: ±1.0% rdg. ±13 dgt.
5. Dòng điện DC (DC Current)
- Dải đo: 600.0 mA đến 10.00 A (3 thang đo).
- Độ chính xác cơ bản: ±0.5% rdg. ±3 dgt.
6. Dòng điện AC (AC Current)
- Dải đo: 600.0 mA đến 10.00 A (3 thang đo).
- Dải tần số: 40 Hz đến 1 kHz.
- Độ chính xác cơ bản: ±1.4% rdg. ±3 dgt.
7. Dòng điện AC sử dụng kìm đo mở rộng (AC Clamp Current)
- Dải đo: 10.00 A đến 1000 A (7 thang đo).
- Độ chính xác cơ bản: ±0.9% rdg. ±3 dgt + Độ chính xác của kìm kẹp dòng được sử dụng.
8. Điện trở (Resistance)
- Dải đo: 600.0 Ω đến 60.00 MΩ (6 thang đo).
- Độ chính xác cơ bản: ±0.7% rdg. ±3 dgt.
9. Điện dung (Capacitance)
- Dải đo: 1.000 μF đến 10.00 mF (5 thang đo).
- Độ chính xác cơ bản: ±1.9% rdg. ±5 dgt.
10. Tần số điện áp (Voltage Frequency)
- Dải đo: 99.99 Hz đến 99.99 kHz (4 thang đo - bị giới hạn bởi độ nhạy dòng điện tối thiểu).
- Độ chính xác cơ bản: ±0.1% rdg. ±1 dgt.
11. Tần số dòng điện (Current Frequency)
- Dải đo: 99.99 Hz đến 9.999 kHz (3 thang đo - bị giới hạn bởi độ nhạy dòng điện tối thiểu).
- Độ chính xác cơ bản: ±0.1% rdg. ±1 dgt.
12. Kiểm tra thông mạch (Continuity Test)
- Ngưỡng liên tục bật (ON): 25 Ω.
- Ngưỡng liên tục tắt (OFF): 245 Ω.
- Thời gian phản hồi: ≥ 0.5 ms.
13. Kiểm tra Diode
- Điện áp hở mạch: 2.0 V.
- Dòng điện thử nghiệm: 0.2 mA.
- Ngưỡng điện áp hiển thị: 0.15 V đến 1.8 V.
Hiển Thị và Nguồn Cấp
- Màn hình: Màn hình LCD kép (chính và phụ) hiển thị 4 chữ số, giá trị tối đa 6000 chữ số (không bao gồm đo tần số), tích hợp biểu đồ thanh (Bar graph).
- Tốc độ làm mới màn hình:
- Đo thông thường: 5 lần/giây.
- Đo điện dung: 0.05 đến 5 lần/giây (tùy thuộc vào giá trị đo).
- Đo tần số: 1 đến 2 lần/giây.
- Nguồn cấp: 3 viên pin kiềm LR6 (AA).
- Thời gian hoạt động liên tục:
- Không cài đặt module Z3210: Khoảng 130 giờ.
- Có cài đặt module Z3210 và sử dụng kết nối không dây Bluetooth: Khoảng 70 giờ.
Chức Năng Tiện Ích và Đặc Tính Thiết Kế
- Cơ chế chốt khóa đầu đo vật lý (Terminal shutters): Cửa chặn đầu đo liên kết trực tiếp với công tắc xoay, tự động che các cổng không sử dụng để ngăn việc cắm nhầm que đo (tránh nổ cầu chì khi đang để thang đo điện áp).
- Chức năng kiểm tra cầu chì tự động: Tự động kiểm tra tình trạng ngắt kết nối của cầu chì bên trong khi chuyển từ chức năng kẹp sang đo dòng điện trực tiếp.
- Hỗ trợ kết nối không dây (Khi gắn Wireless Adapter Z3210):
- Kết nối với điện thoại thông minh/máy tính bảng thông qua ứng dụng miễn phí GENNECT Cross để phân tích sóng hài (cho hệ thống điện mặt trời, tủ điều khiển...) và tạo báo cáo trực quan bằng hình ảnh tại hiện trường.
- Chức năng nhập dữ liệu trực tiếp vào các tệp mẫu Excel (Excel Direct Input).
- Que đo cải tiến L9300: Gắn thêm ống bọc tích hợp, chuyển đổi phân loại phép đo (thay đổi chiều dài đầu kim đo bảo vệ) đơn giản bằng cách trượt, loại bỏ nguy cơ rơi mất nắp bọc.
- Các chức năng hỗ trợ đo lường khác:
- Bộ lọc nhiễu (Filter function).
- Hiệu chỉnh về zero (Zero adjustment).
- Giữ giá trị hiển thị (Hold) và tự động giữ (Auto Hold).
- Hiển thị giá trị lớn nhất/nhỏ nhất (MAX/MIN).
- Hiển thị giá trị đỉnh (PEAK).
- Chức năng duy trì cài đặt riêng của người dùng.
- Tự động tắt nguồn/tiết kiệm pin (Auto Power Save).
- Kết nối máy tính qua cổng USB (yêu cầu bộ kết nối tùy chọn DT4900-01).
Kích Thước, Trọng Lượng và Phụ Kiện Đi Kèm

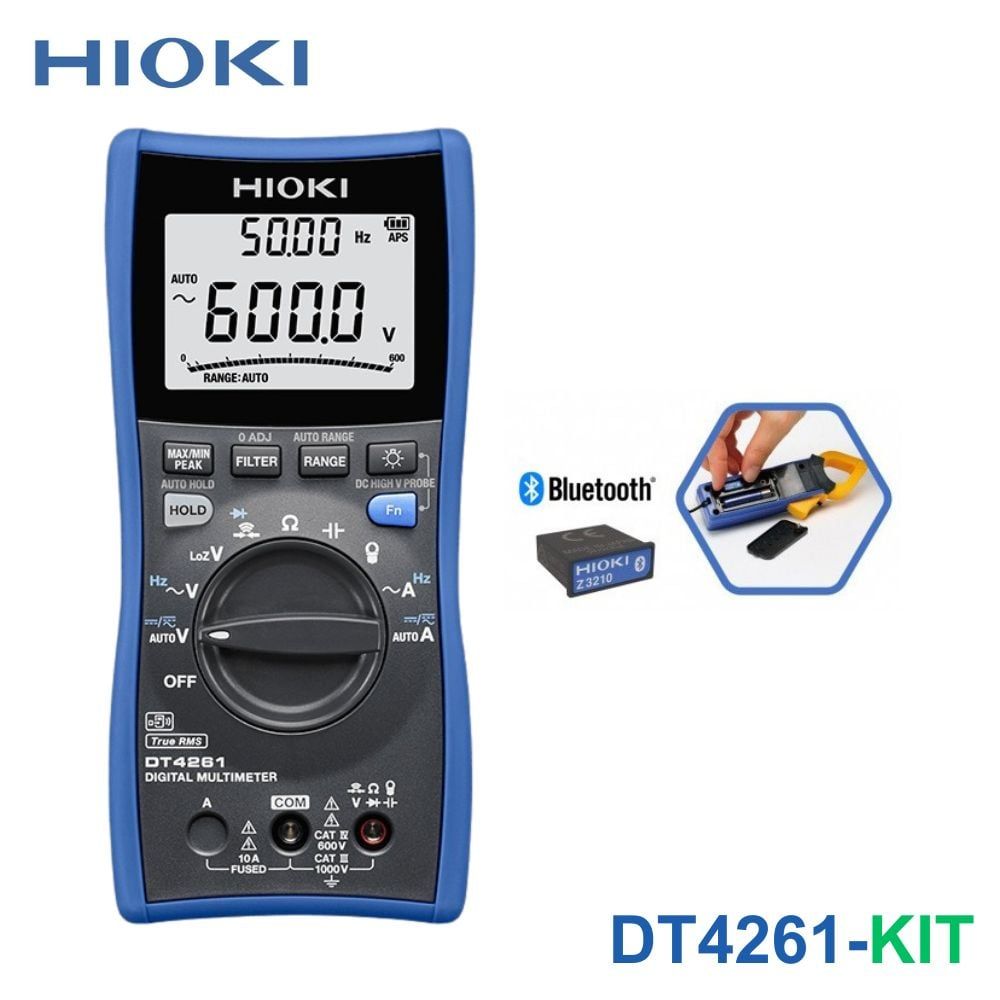

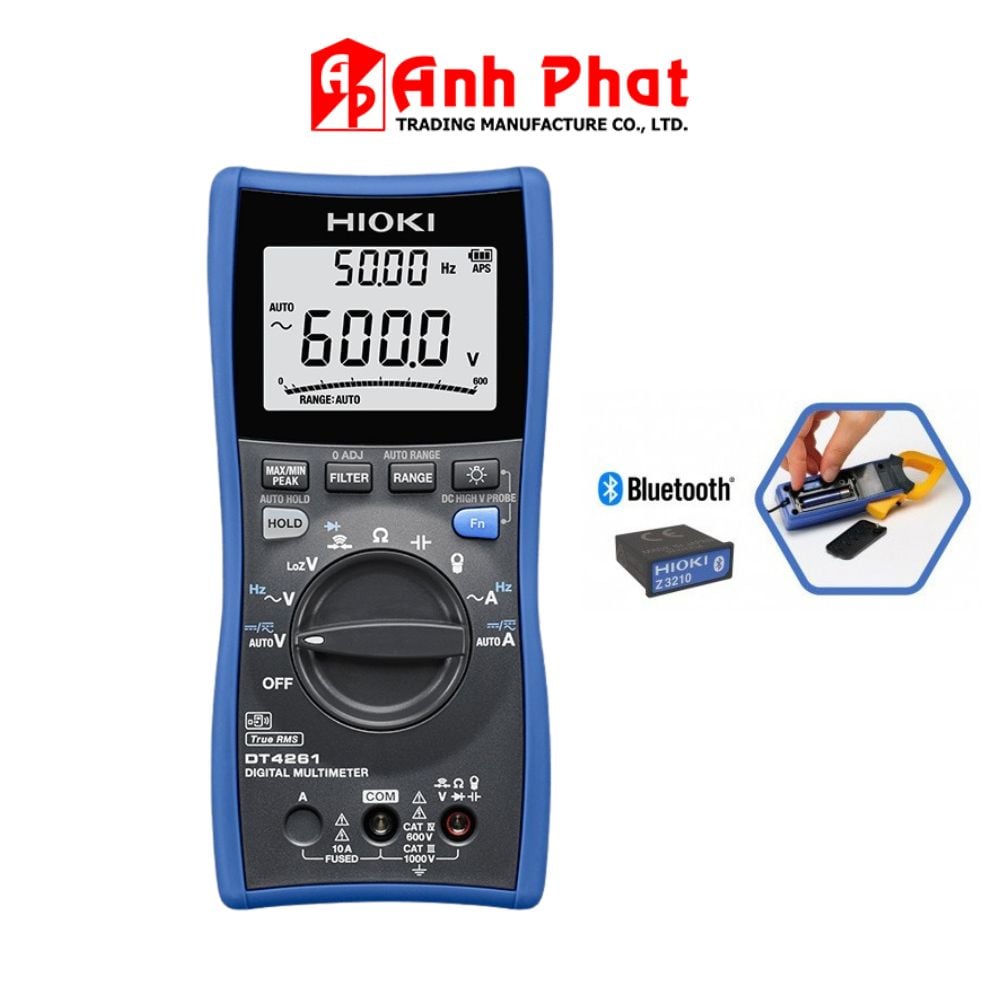

HIOKI DT4261 KIT = Hioki DT4261 + Hioki Z3210 (Wireless Adapter)
- Kích thước: 87 mm (Rộng) × 185 mm (Cao) × 47 mm (Dày).
- Trọng lượng: 480 g (bao gồm cả giá đỡ dây đo và pin).
- Bộ sản phẩm KIT bao gồm:
- Máy chính Đồng hồ vạn năng DT4261.
- Đầu nối không dây Wireless Adapter Z3210.
- Que đo L9300 × 1 bộ.
- Pin kiềm LR6 (AA) × 3 viên.
- Sách hướng dẫn sử dụng × 1 bản.
- Tài liệu hướng dẫn an toàn vận hành × 1 bản.
