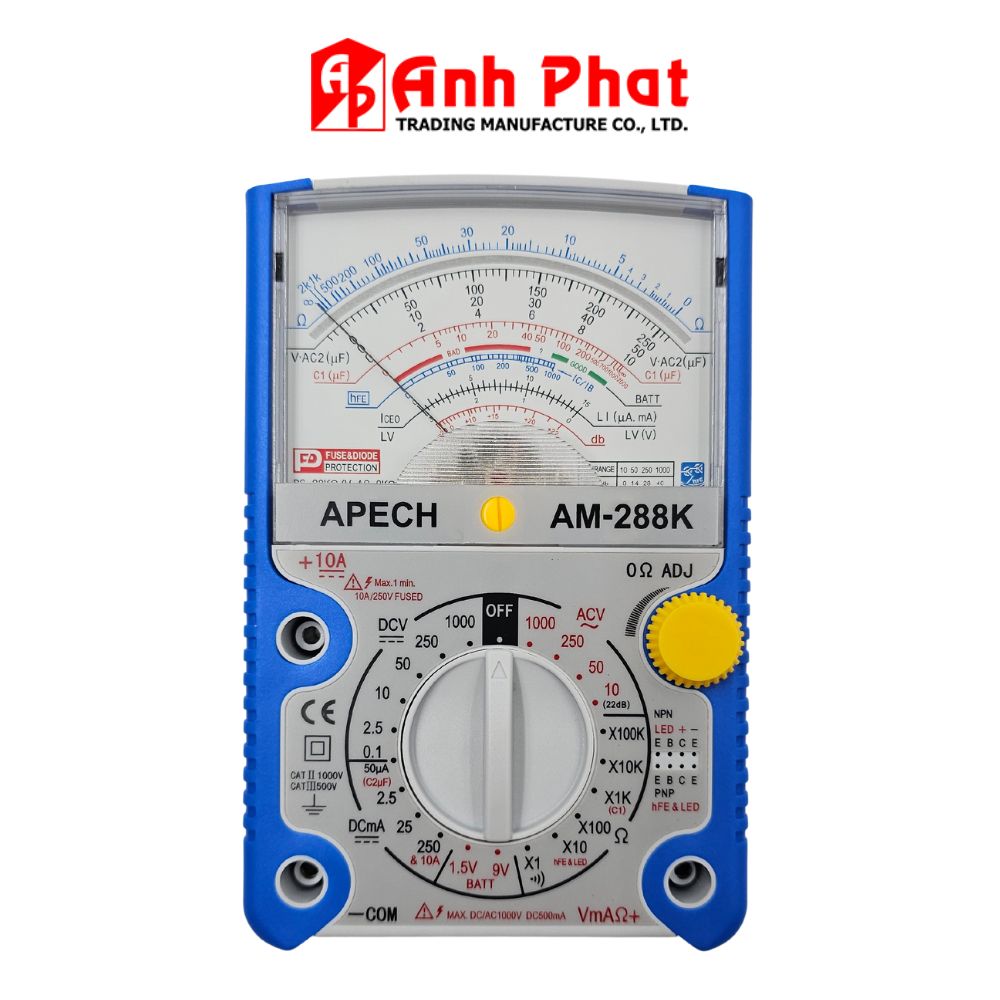

Thông số kỹ thuật chung đồng hồ vạn năng analog APECH AM 288K
- Chức năng: Đồng hồ có 22 giới hạn cơ bản và 6 giới hạn bổ sung. Thiết bị có mạch bảo vệ bao gồm cả điốt.
- Vỏ máy: Vỏ ngoài bằng kính trong suốt và chịu nén. Vỏ máy bằng nhựa ABS chắc chắn, đi kèm bao da bảo vệ nhỏ gọn.
- Phạm vi và chức năng kiểm tra: Có 21-25 dải kiểm tra và 11 chức năng hoạt động.
- Trở kháng đầu vào: DC 20KΩ/V và 9KΩ/V.
- Bảo vệ quá tải: Bảo vệ quá tải hoàn hảo, bao gồm hai cầu chì tác động nhanh 0.5A và 10A.
- Kích thước & Trọng lượng: 160 x 105 x 40mm và nặng khoảng 340g.

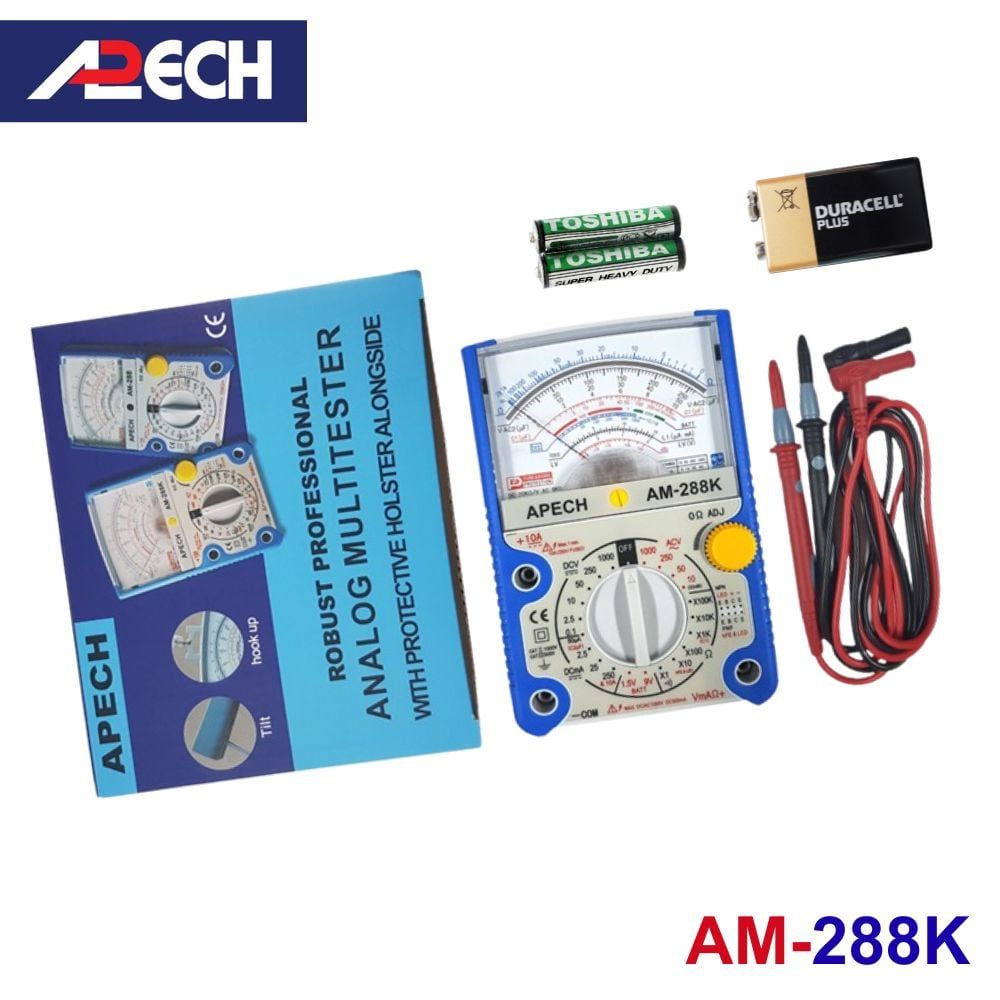

- Nguồn điện: 1 pin 9V 6F22 và 2 pin AA 1.5V.
- Hạng mục quá áp an toàn: CAT III 500V, CAT II 1000V.
Thông số kỹ thuật chi tiết theo chức năng của đồng hồ kim vạn năng APECH AM 288K
- Điện áp xoay chiều (AC Voltage):
- Phạm vi: 10/50/250/1000V.
- Độ chính xác: 5% của toàn dải (FS).
- Điện áp một chiều (DC Voltage):
- Phạm vi: 0.25/2.5/10/50/250/1000V.
- Độ chính xác: ±4% của toàn dải (FS).
- Dòng điện một chiều (DC Current):
- Phạm vi: 0.1/2.5/25/250mA, 10A.
- Độ chính xác: ±4% của toàn dải (FS).
- Điện trở (Resistance):
- Phạm vi: X1, X10, X100, X1K(C1), X10K, X100K (0.2-200MΩ).
- Độ chính xác: 4% của chiều dài thang đo (S.Length).
- Kiểm tra điện dung (Capacitance Test):
- Phạm vi: C1: 100pF-0.025uF/2.5uF/25uF, C2: lên đến 2000uF.
- Độ chính xác: ±3.0% của toàn dải (FS).
- Kiểm tra Decibels (Decibels Test):
- Phạm vi: -20 đến +62dB (với tụ Polyester ngoài 0.047uF/400V).
- Các chức năng kiểm tra khác:
- Kiểm tra thông mạch (có còi).
- Kiểm tra pin: 1.5V, 9V.
- Kiểm tra dòng rò & điốt.
- Kiểm tra Transistor & LED (thông qua hFE socket).
