1. Thông tin chung & Xuất xứ
- Model: CT7044

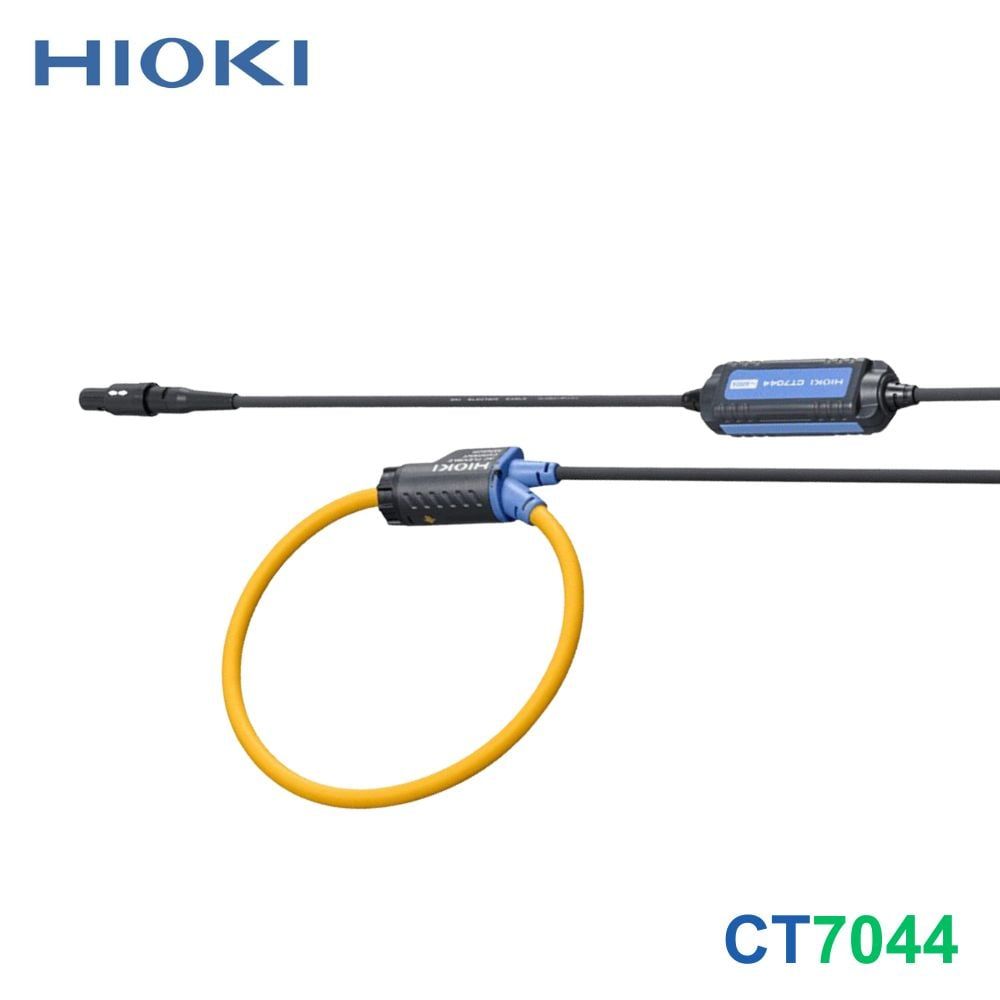

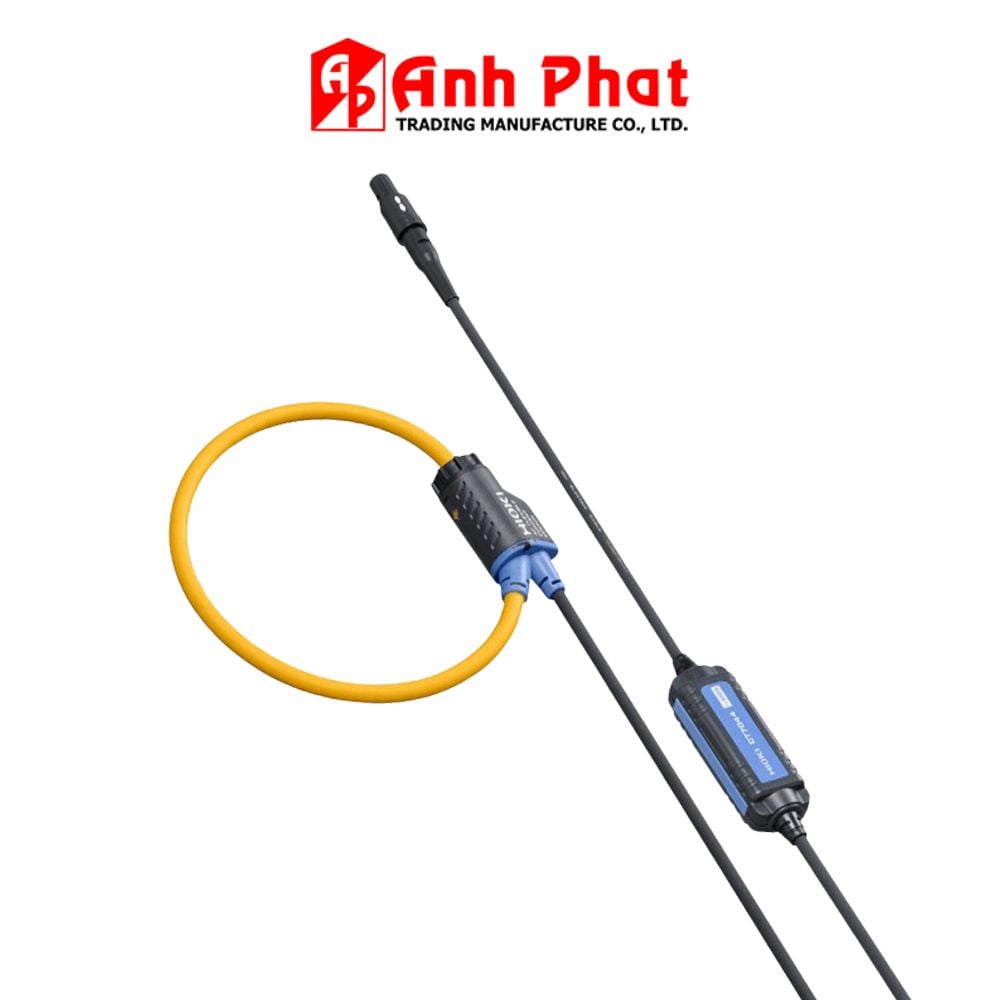

- Loại thiết bị: Cảm biến dòng điện AC dạng vòng mềm (Flexible AC Current Sensor)
- Nhà sản xuất: Hioki
- Xuất xứ: Nhật Bản
- Thời gian bảo hành: 12 tháng
2. Thông số đo lường & Điện năng
- Dòng điện định mức (Rated measurement current): 6000 A AC
- Dải đo nội bộ (Internal Measurement range): 600 A AC và 6000 A AC (Dải đo thực tế được tự động nhận diện và điều khiển thông qua thiết bị đo chính đi kèm).
- Dòng điện đầu vào tối đa cho phép (Max. allowable input): 10000 A liên tục (Áp dụng tại dải đo 6000 A, tần số từ 45 Hz đến 66 Hz và yêu cầu giảm tải theo đặc tính kỹ thuật).
- Tỷ lệ ngõ ra (Output rate):
- 1 mV/A (Đối với dải đo 600 A - Chỉ kích hoạt khi kết hợp với các bộ hiển thị CM7290, CM7291 hoặc máy phân tích chất lượng điện năng PQ3100).
- 0.1 mV/A (Đối với dải đo 6000 A).
- Băng thông tần số đáp ứng (Bandwidth): 10 Hz đến 50 kHz (Sai lệch trong khoảng ±3dB).
Lưu ý: Khi kết hợp sử dụng cùng bộ hiển thị hiển thị CM7290 hoặc CM7291, băng thông hệ thống sẽ giới hạn ở mức 10 Hz đến 1 kHz.
- Độ chính xác biên độ và pha (Amplitude and phase accuracy): ±1.5% rdg. ±0.25% f.s. (f.s. tính theo dải đo nội bộ, dải tần từ 45 Hz đến 66 Hz) | Sai lệch pha: ±1 độ.
3. Kích thước hình học & Trọng lượng
- Đường kính vòng kẹp (Loop diameter): Tối đa φ 100 mm (3.94 in) hoặc nhỏ hơn.
- Đường kính dây cáp vòng mềm: φ 7.4 mm (0.29 in).
- Chiều dài hệ thống dây cáp:
- Đoạn dây từ vòng kẹp mềm đến hộp pin (Battery box): Dài 2.3 m (7.55 ft).
- Đoạn dây ngõ ra (Output cable): Dài 20 cm (0.66 ft).
- Kích thước hộp pin (Battery box): 25 mm (Rộng) × 72 mm (Cao) × 20 mm (Sâu).
- Trọng lượng thiết bị: 160 g (5.6 oz).
4. Tiêu chuẩn an toàn & Môi trường vận hành
- Điện áp tối đa định mức đối với đất (Max. rated voltage to earth): AC 600 V (Tiêu chuẩn an toàn CAT IV), AC 1000 V (Tiêu chuẩn an toàn CAT III).
- Tiêu chuẩn bảo vệ chống bụi & nước (Dust and water resistance): Đạt chuẩn IP54. Tiêu chuẩn này chỉ nghiệm thu khi cảm biến được kết nối hoàn chỉnh vào thiết bị đo chính. Không thực hiện đo lường khi thiết bị hoặc môi trường đang bị ướt.
- Nhiệt độ vận hành cho phép: Giới hạn từ -25 độ C đến 65 độ C (-13 độ F đến 149 độ F).
- Cổng kết nối đầu ra (Output connectors): Giắc cắm chuyên dụng HIOKI PL 14.
5. Phụ kiện đi kèm đóng gói
01 x Sách hướng dẫn sử dụng (Instruction manual).
