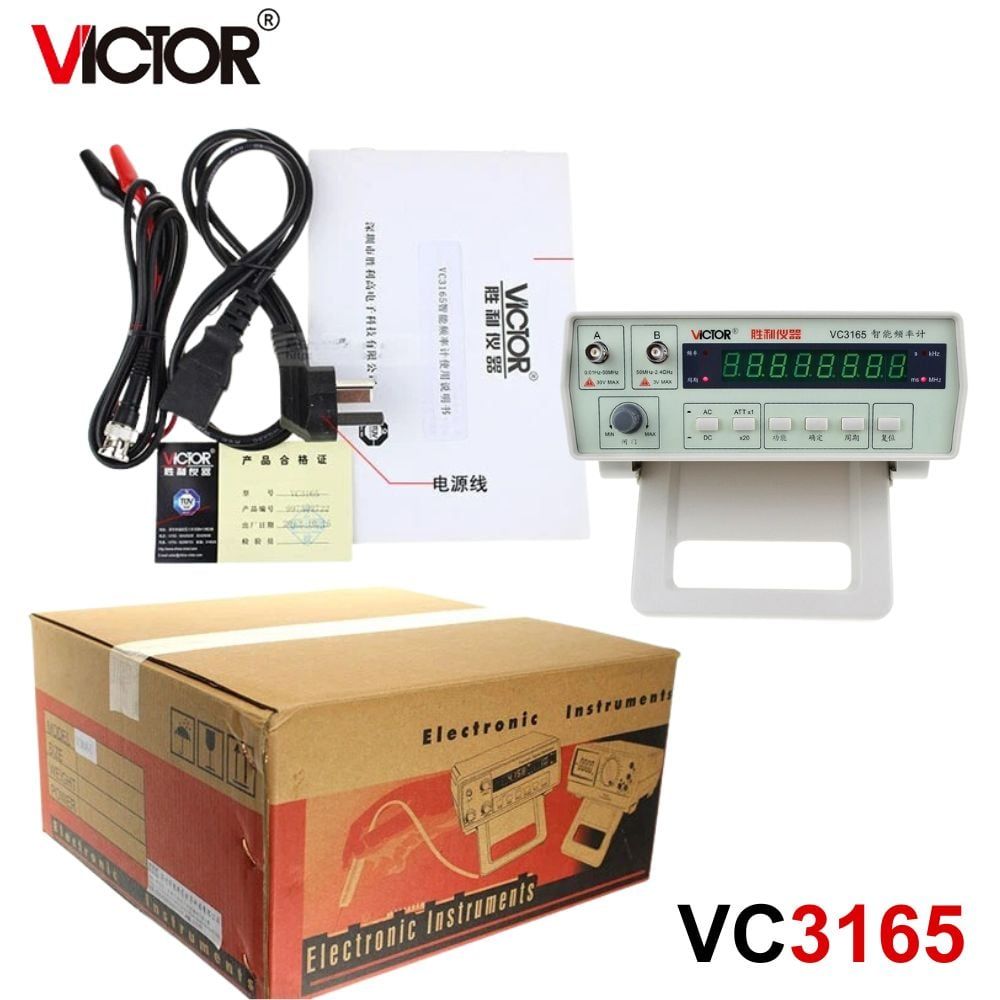

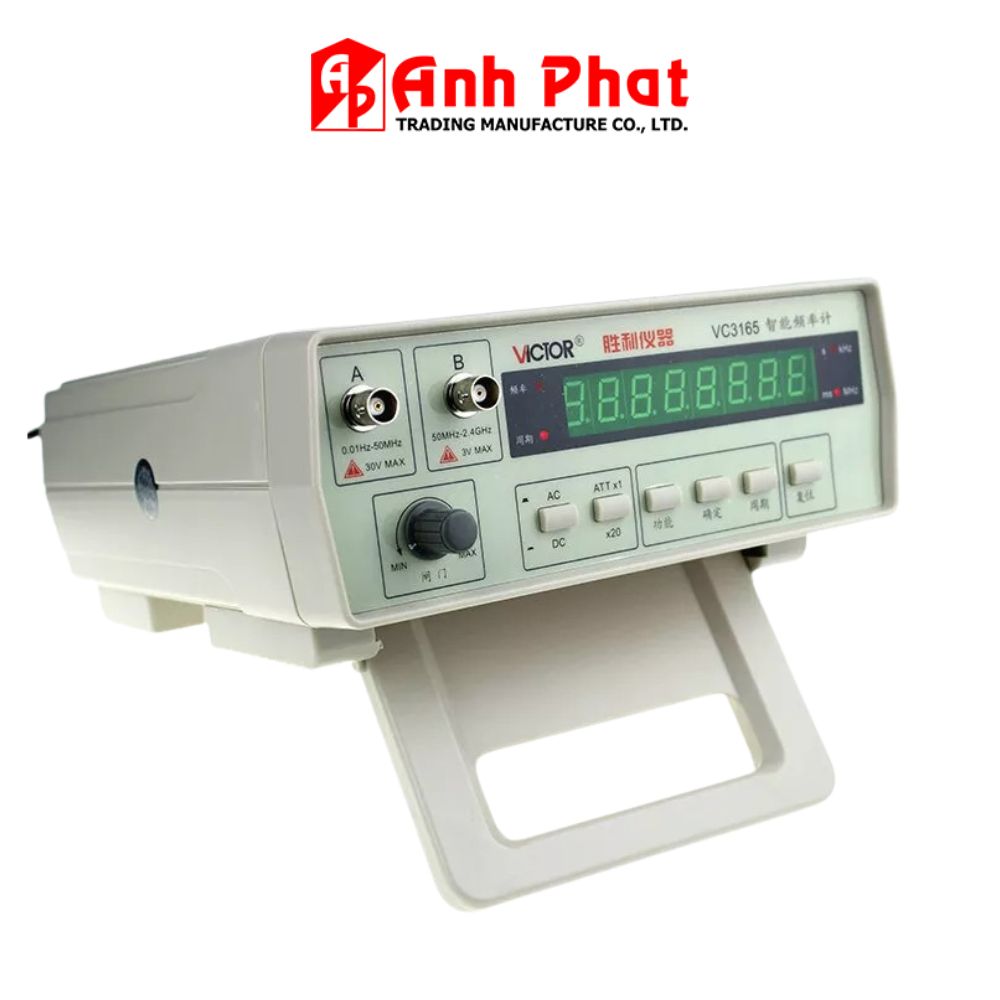

Máy đo tần số để bàn VICTOR VC3165

1. Đặc tính đầu vào:

• Kênh A (CH.A):
  • Dải tần số:
    • Kết nối DC: 0.01Hz đến 100Hz
    • Kết nối AC: 100Hz đến 50MHz
  • Độ nhạy:
    • AC (100Hz-50MHz): ≤120mVrms
    • DC (0.01Hz-1Hz): ≤500mVp-p
    • DC (1Hz-100Hz): ≤80mVrms
  • Trở kháng đầu vào: 1MΩ
  • Bộ suy giảm: X1, X20
  • Điện áp an toàn tối đa: 30V (DC/AC đỉnh)
• Kênh B (CH.B):
  • Dải tần số: 50MHz đến 2.4GHz
  • Độ nhạy: 50mVrms ~ 300mVrms
  • Chế độ kết nối: Chỉ AC
  • Trở kháng đầu vào: 50Ω
  • Điện áp an toàn tối đa: 3V

2. Độ phân giải:

• Phụ thuộc vào cài đặt thời gian cổng. Ví dụ:
  • 1GHz-2.4GHz (AC): 0.001Hz
  • 50MHz-1GHz (AC): 0.001Hz
  • 2MHz-50MHz (AC): 0.001Hz
  • 100Hz-2MHz (AC): 0.001Hz
  • 0.01Hz-100Hz (DC): 0.001Hz

3. Thời gian cơ sở (Time base):

• Độ ổn định ngắn hạn: ±3×10⁻⁹/giây
• Độ ổn định dài hạn: ±2×10⁻⁸/tháng
• Hệ số trôi nhiệt độ: ±1×10⁷ trong khoảng 10°C ~ 40°C
• Thay đổi điện áp đường dây: ±1×10⁻⁷ cho điện áp đường dây ±10%

4. Các thông số khác:

• Thời gian cổng (Gate time): Thay đổi liên tục, từ 100ms đến 10s
• Màn hình hiển thị: 8 chữ số, LED 19×12.5mm với các chỉ báo bước, tần số, chu kỳ, kHz/s và MHz/ms
• Độ chính xác: Sai số thời gian chuẩn (t) x tần số (f) ± 1d
• Nguồn điện: AC 220V/110V ±10%, 50Hz hoặc 60Hz ±10%
• Thời gian khởi động (Preheat time): 20 phút
• Môi trường hoạt động: -5°C ~ 50°C, độ ẩm tương đối 10% ~ 90%
• Môi trường lưu trữ: -40°C ~ 60°C, độ ẩm tương đối 5% ~ 90%
• Trọng lượng: Khoảng 1.6kg
• Kích thước: 270mm x 215mm x 100mm.
